Sony DWR-R02DN/W DWX 2-Kanal Empfängerunit 19"
Empfängerunit 19" 1HE TV Kanal 21-50 (470-710MHz)
Alternativen auf Lager
Auf die Wunschliste

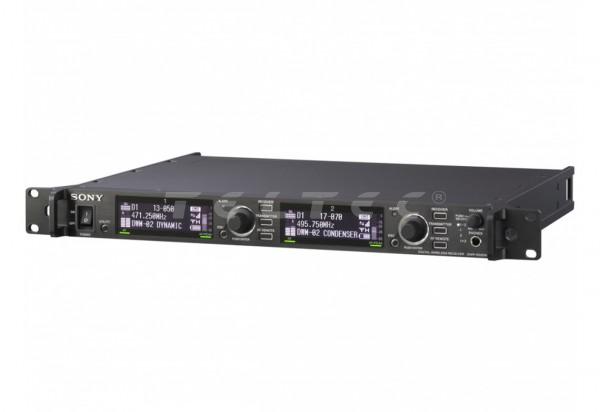

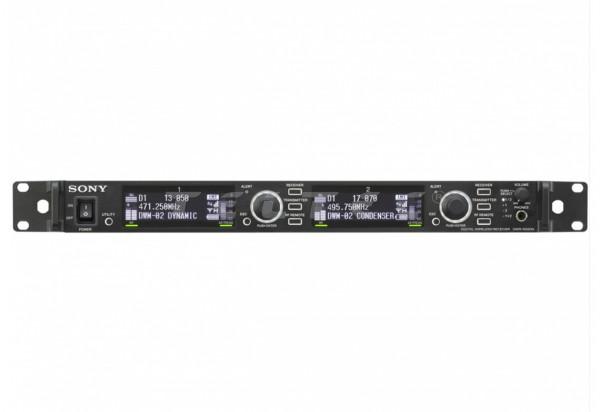

Der DWR-R02DN ist ein 2-Kanal-Empfänger für den 19"-Rackeinbau (1 HE). Er ist Teil der DWX-N-Serie an digitalen Funkmikrofonsystemen, die einen hochwertigen, komplett digitalen Betrieb, kürzere Audiolatenz und einen Modus zur zuverlässigen HF-Übertragung bieten - ideal für eine Vielzahl von anspruchsvollen Anwendungen, ob im Sendestudio, im Theater oder live.
Der Hochwertige, komplett digitale Breitband-Funkempfänger mit drei neuen Codec-Modi, der erstklassige Audiolatenz und HF-Übertragung liefert. 19" 1HE TV Kanal 21-50 (470-710MHz), mit analog XLR u. 3x dig. AES/EBU, 12 DC in, Remote Software.
Das System der DWX-N-Serie besteht aus dem Taschen-Funksender DWT-B01N, dem Mikrofon DWM-02N und dem Empfänger DWR-R02DN, die eine hochwertige Funkübertragung von digitalem Audio mit 24 Bit bieten.Dank des verbesserten Codecs und der neuen Hardware liefert es höhere Tonqualität mit geringerer Audiolatenz.
Die DWX-N-Serie ist mit der Sony Steuerungssoftware Wireless Studio 4.2 oder höher für PCs und mit Wireless Studio Mobile für Smartphones* kompatibel, um die Systembedienung für Nutzer so flexibel wie möglich zu gestalten. Wird die Funktion Cross Remote™ mit der Fernbedienung RMU-01 kombiniert, können bis zu 82 Sender ferngesteuert werden.
Hauptmerkmale
- 19 Zoll 2-Kanal-Empfänger
- Teil der DWX-N Serie der digitalen Funkmikrofonsysteme (kompatibel zur DWX-Serie)
- Komplett digitaler Betrieb, niedrige Audiolatenz und Modus zur zuverlässigen HF-Übertragung
- Dynamikbereich von 106 dB, Frequenzgang 20Hz - 22 kHz
- 3 Codec-Modi für Vielzahl an Anwendungen
- Breitbandbetrieb von 470 MHz bis 710 Mhz (je nach Region)
- Smarthpone kann zur Steuerung genutzt werden
Technische Daten
| Wireless-Schnittstelle | WiDIF-HP |
| Oszillatortyp | Quarzgesteuerter PLL-Synthesizer |
| Empfängertyp | True-Diversity |
| Schaltungssystem | Empfänger mit doppelter Überlagerung |
| Antennentyp | Abnehmbar |
| Antenneneingang | BNC-R, 50 ? (2 x) |
| Kaskadenausgang für Antenne | BNC-R, 50 ? (2 x) |
| Trägerfrequenzen - UC7 | 470,125 MHz bis 541,875 MHz (TV-Kanäle 14 bis 25), in Schritten von 25 kHz 566,125 MHz bis 637,875 MHz (TV-Kanäle 30 bis 41, außer TV-Kanal 37), in Schritten von 25 kHz 638,125 MHz bis 697,875 MHz (TV-Kanäle 42 bis 51), in Schritten von 25 kHz |
| Trägerfrequenzen - CEZ | 470,025 MHz bis 542,000 MHz (TV-Kanäle 21 bis 29), in Schritten von 25 kHz 566,025 MHz bis 630,000 MHz (TV-Kanäle 33 bis 40), in Schritten von 25 kHz 638,025 MHz bis 710,000 MHz (TV-Kanäle 42 bis 50), in Schritten von 25 kHz |
| Trägerfrequenzen - J | WL: 470,150 MHz bis 542,000 MHz (TV-Kanäle 13 bis 24), in Schritten von 25 kHz WM: 566,025 MHz bis 638,000 MHz (TV-Kanäle 29 bis 40), in Schritten von 25 kHz WH: 638,025 MHz bis 713,850 MHz (TV-Kanäle 41 bis 52 und 53), in Schritten von 25 kHz G: 1240,150 MHz bis 1251,825 MHz, 1253,175 MHz bis 1259,850 MHz, in Schritten von 25 kHz |
| Frequenzgang | 20 Hz bis 22 kHz (normal) |
| Dynamikbereich | Min. 106 dB, typisch (A-gewichtet, T.H.D = 1 %) |
| Verzerrung (T.H.D.) | MODE1, MODE2: 0,03 % oder weniger, MODE3: 0,3 % oder weniger |
| Tonverzögerung | MODE1; 1,9 ms (insgesamt: 3,4 ms) (Analogausgang), 1,9 ms (insgesamt: 3,4 ms) (Digitalausgang) MODE2: 0,5 ms (insgesamt: 1,5 ms) (Analogausgang), 1,5 ms (insgesamt: 2,5 ms) (Digitalausgang) MODE3: 1,9 ms (insgesamt: 4,0 ms) (Analogausgang), 2,8 ms (insgesamt: 4,9 ms) (Digitalausgang) |

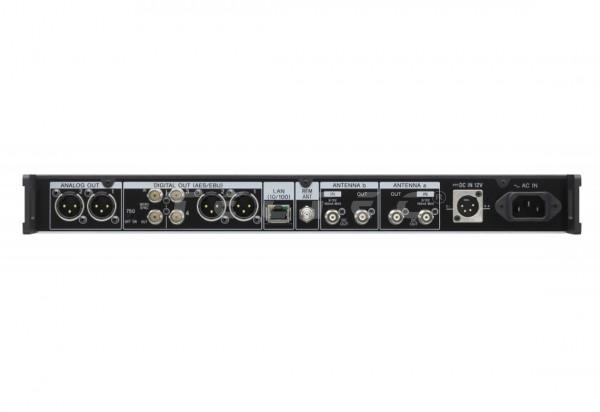

| Analoger Ausgang: | BAL: XLR-3-32 (männlich), 47 O oder weniger (2 x), Ausgangspegel (0 dBu = 0,775 Vrms) BAL: max. -22 dBu/-58 dBu Referenz (bei MIC-Ausgabe) BAL: max. +24 dBu/-12 dBu Referenz (bei Line-Ausgabe) |
| Digitaler Ausgang | XLR-3-32 (männlich), 110 O (2 x) / BNC-R, 75 O (2 x), Referenzausgangspegel: -36 dBFS |
| Kopfhörerausgang | Stereo-Klinkenbuchse mit 6,3 mm |
| WORD SYNC (EIN-/AUSGANG) | Eingangsanschluss: BNC-R mit einem 75 O-Abschlussschalter, Ausgangsanschluss: BNC-R, Externe Word Sync: 32 kHz bis 96 kHz |
| Drahtlose Fernbedienung | Cross Remote (2,4 GHz IEEE802.15.4-kompatibel) |
| LAN-Anschluss | Modulare RJ-45-Buchse 100BASE-TX: IEEE802.3u-konform |
| Anzeige | OLED |
| Betriebsspannung | AC: 100 bis 240 V, 0,4 A oder weniger / DC: 12 V, 1,6 A oder weniger |
| Betriebstemperatur | 0 °C bis 50 °C |
| Temperatur (Lagerung/Transport) | -20 °C bis +60 °C |
| Abmessungen | 482 x 44 x 335 mm (B x H x T) |
| Gewicht | Ca. 3,6 kg (mit Antenne) |
Besonderheiten des SONY DWR-R02DN
Drei Codec-Modi für zuverlässigere HF-Übertragungen und höhere Tonqualität
Der Codec von Sony wurde verbessert, um drei Codec-Modi bereitzustellen, die für eine größere Vielfalt von Anwendungen optimiert wurden. MODE1 bietet Kompatibilität mit den Anwendungen der DWX-Serie, mit der gleichen Audiolatenz von 3,4 ms. MODE2 bietet eine höhere Tonqualität mit einem A/D-Wandler mit einer Abtastrate von 96 kHz und eine sehr niedrige Audiolatenz von 1,5 ms**. MODE3 bietet zuverlässigere HF-Übertragungen mit einer Audiolatenz von 4,0 ms***.
Drahtloses Senden und Empfangen in bester Qualität
Das digitale Funkmikrofonsystem sendet und empfängt hochqualitatives digitales 24 Bit-Audio in einer Frequenzbandbreite, die den Vorschriften für drahtlose Kommunikation in jedem Land entspricht. Durch Verwendung eines originalen Codec von Sony, der auf jahrelanger Erfahrung in der Entwicklung von Audioprodukten basiert, liefert das System einen weiten Dynamikbereich von mehr als 106 dB, einen breiten Frequenzgang von 20 Hz bis 22kHz und schnelles Ansprechen bei Übergängen.
Stabiles und sicheres Senden und Empfangen
Mit dem integrierten verbesserten digitalen Modulator bietet das digitale Funkmikrofonsystem eine sehr stabile Funkübertragung, die unerwünschten Interferenzen gegenüber äußerst tolerant ist. Darüber hinaus überträgt das System digital modulierte und verschlüsselte Daten, was das Risiko eines ungewollten Abhörens vermindert und die Übertragung und den Empfang sehr sicher gestaltet.
Gleichzeitiger Mehrkanalbetrieb
Das digitale Funkmikrofonsystem ermöglicht einen Mehrkanalbetrieb im großen Umfang. Dank des digitalen Modulators erreicht das System eine intermodulationsfreie Signalübertragung mit gleichmäßiger Kanalverteilung. Gegenüber aktuellen analogen Funksystemen ermöglicht die digitale Funkübertragungstechnik bei diesem System eine deutliche Erhöhung der gleichzeitig betriebenen Kanäle. Bei einem Betriebsbereich mit einer Bandbreite von 8 MHz können zum Beispiel bis zu 16 Kanäle gleichzeitig betrieben werden.
Flexible Stromversorgungsoptionen
100 bis 240 V Wechselstrom sowie 12 V Gleichstrom ermöglichen den weltweiten Einsatz.
Fernsteuerung der Senderfunktionen vom Empfänger aus
Eingangsdämpfung, HF-Frequenzauswahl, HF-Ausgangsleistung, Cutoff-Frequenz für Audio-Tiefpassfilter sowie Energiesparmodus des Senders können alle vom digitalen Drahtlosempfänger aus ferngesteuert werden. Wird die Funktion Cross Remote™ mit der Fernbedienung RMU-01 kombiniert, können bis zu 82 Sender ferngesteuert werden.
Smartphone-Steuerung über die Software Wireless Studio Mobile
Die DWX-N-Serie ist mit der Sony Steuerungssoftware Wireless Studio 4.2 oder höher für PCs und mit Wireless Studio Mobile für Smartphones* kompatibel, um die Systembedienung für Nutzer so flexibel wie möglich zu gestalten.
Hinweise:
* Wireless Studio Mobile unterstützt folgende Betriebssysteme: iOS Ver. 8.0 oder höher und Android Ver. 4.1 oder höher. Bei allen Smartphones kann es zu Funktionseinschränkungen kommen.
**Analoger Ausgang. 2,5 ms für Digitalausgang. ***Analoger Ausgang. 4,9 ms für Digitalausgang.
Lieferumfang
- Peitschenantenne (2)
- Netzkabel (1)
- Fuß (4)
- PC-Steuerungssoftware (CD-ROM) (1)
