Yamaha RUIO1608SB-D //E

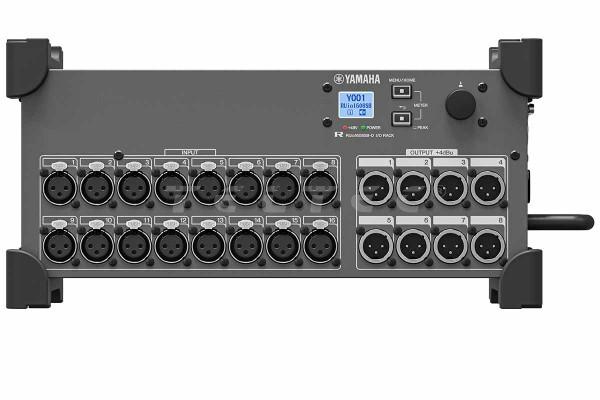

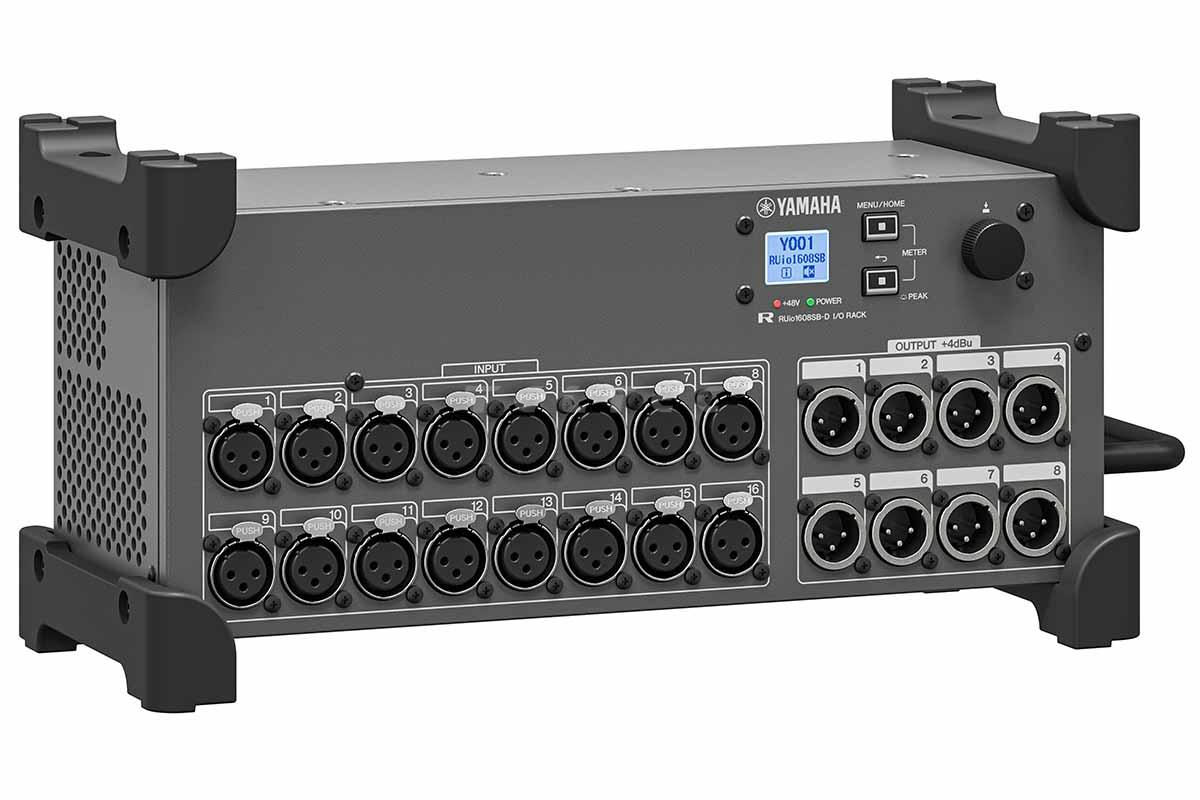

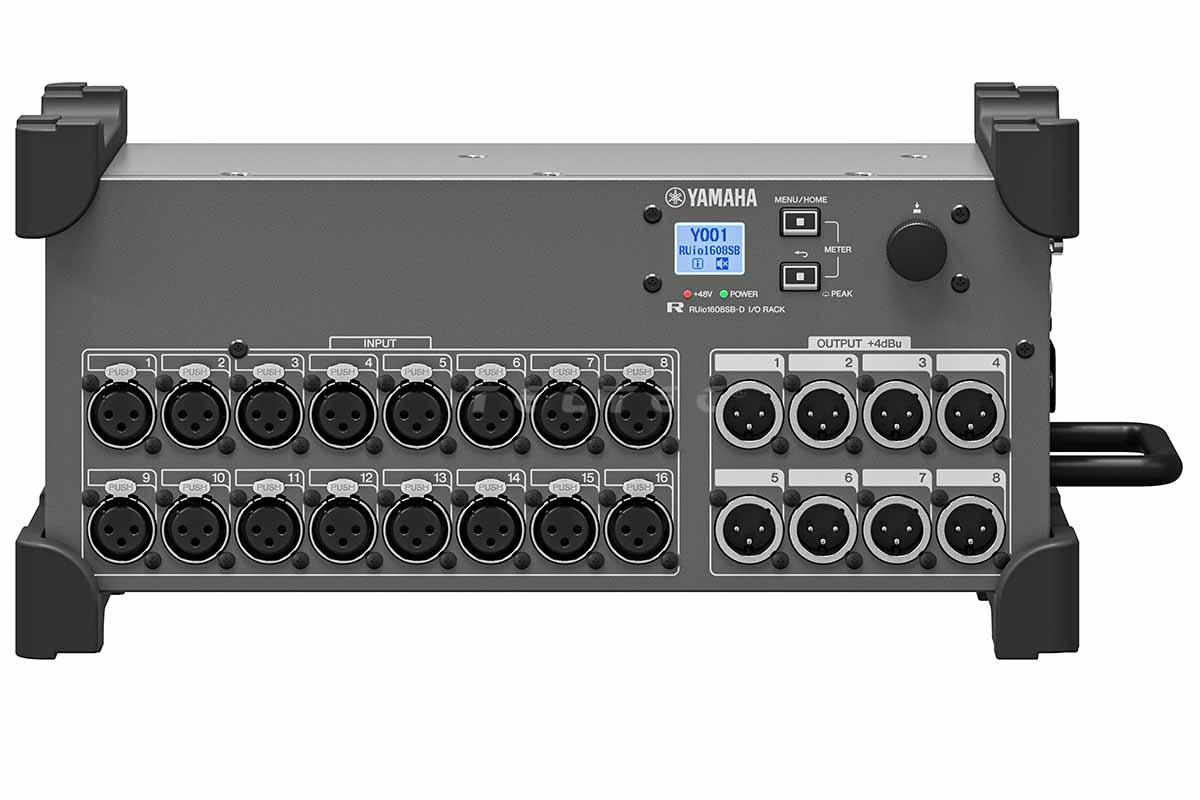

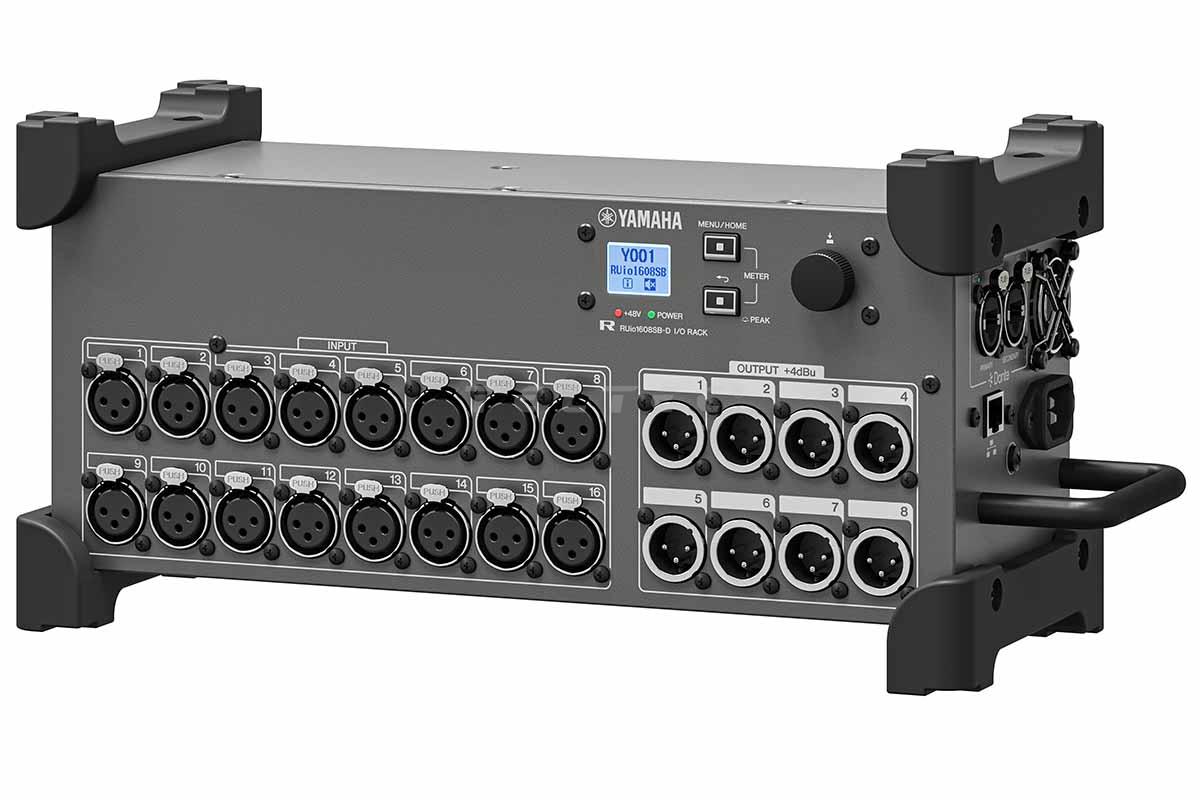

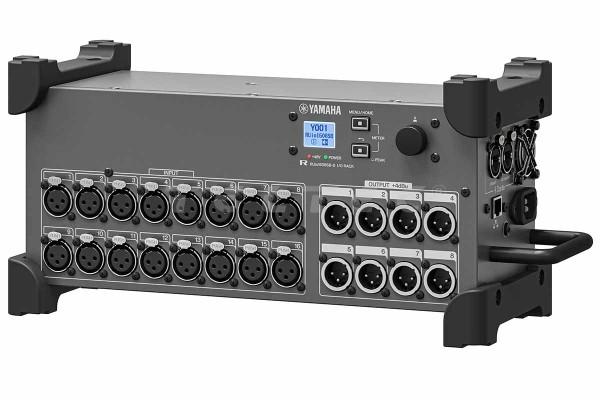

Yamaha RUio1608SB-D ist eine Dante-I/O-Stagebox mit 16 analogen Eingängen und 8 analogen Ausgängen für professionelle Live-, Event-, Installations- und Recording-Setups. Die kompakte Einheit kombiniert lokale Mikrofon-/Line-Anschlüsse mit Dante-Netzwerkfähigkeit und lässt sich direkt über kompatible Yamaha Mischpulte, Prozessoren oder per R Remote steuern.

Die RUio1608SB-D ist für den mobilen Bühneneinsatz ausgelegt und verfügt über ein lokales Display zur Kontrolle wichtiger Parameter. Gain, Phantomspeisung und weitere I/O-Einstellungen können direkt am Gerät geprüft und angepasst werden. Für größere Systeme steht zusätzlich ein separater Netzwerkanschluss für Steuerdaten zur Verfügung, sodass Control- und Dante-Netzwerk getrennt aufgebaut werden können.

Das Wichtigste in 4 Punkten

• 16 analoge Mikrofon-/Line-Eingänge und 8 analoge Ausgänge
• Dante mit 16 Sendekanälen und 8 Empfangskanälen über PRIMARY / SECONDARY
• Samplingraten von 44,1 bis 96 kHz
• Lokales Display mit Kontrolle von Gain, +48-V-Phantomspeisung und Dante-Parametern

Für wen ist Yamaha RUio1608SB-D geeignet?

Die RUio1608SB-D richtet sich an Anwender, die analoge Ein- und Ausgänge dezentral über Dante bereitstellen möchten. Typische Einsatzbereiche sind Live- und Eventproduktionen, Bühnen, Theater, Gotteshäuser, Corporate Events, Broadcast-Umgebungen und fest installierte Audiosysteme.

Die Stagebox ist besonders sinnvoll, wenn Mikrofone und Line-Signale direkt am Einsatzort angeschlossen werden sollen, während das Mischpult an einer anderen Position steht. Yamaha bestätigt die Integration mit aktuellen Digitalmischsystemen wie DM5, DM7, DM3 und RIVAGE PM.

In der Praxis

16 analoge Eingänge stehen für Mikrofon- und Line-Signale zur Verfügung. Jeder Eingang unterstützt softwaregesteuerte +48-V-Phantomspeisung. Der Eingangs-Gain reicht von 0 bis +64 dB. Acht symmetrische analoge Ausgänge stellen das bearbeitete oder über Dante empfangene Signal lokal bereit.

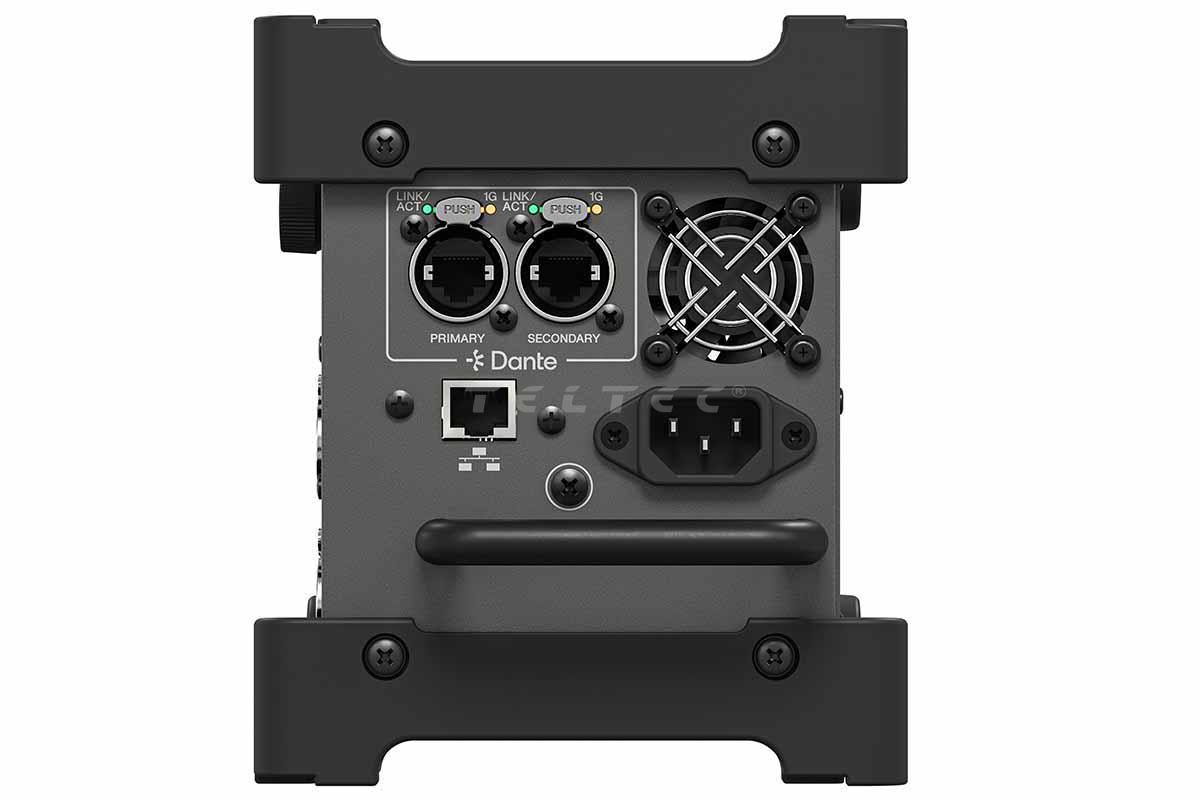

Über Dante sendet die RUio1608SB-D bis zu 16 Audiokanäle und empfängt bis zu 8 Audiokanäle. Die beiden etherCON-Anschlüsse PRIMARY und SECONDARY dienen der Dante-Netzwerkanbindung und ermöglichen redundante Netzwerkstrukturen. Die Audiokanäle und die physischen Netzwerkports sind dabei getrennt zu betrachten.

Das integrierte Display zeigt Kanalpegel und ermöglicht den Zugriff auf Dante-, Head-Amp- und Phantomspeisungsparameter. Ein Panel-Lock schützt vor versehentlichen Änderungen. Über einen separaten NETWORK-Port kann bei größeren Installationen ein eigenes Steuerungsnetz aufgebaut werden.

Hinweise

• Dante PRIMARY / SECONDARY sind Netzwerkanschlüsse, keine separaten Audio-Ein- und -Ausgänge.
• Dante-Audiokapazität: 16 Sendekanäle / 8 Empfangskanäle.
• +48-V-Phantomspeisung ist für die einzelnen XLR-Eingänge softwareseitig schaltbar.
• Bis zu zwei RUio1608SB-D können laut Yamaha übereinandergestapelt werden.

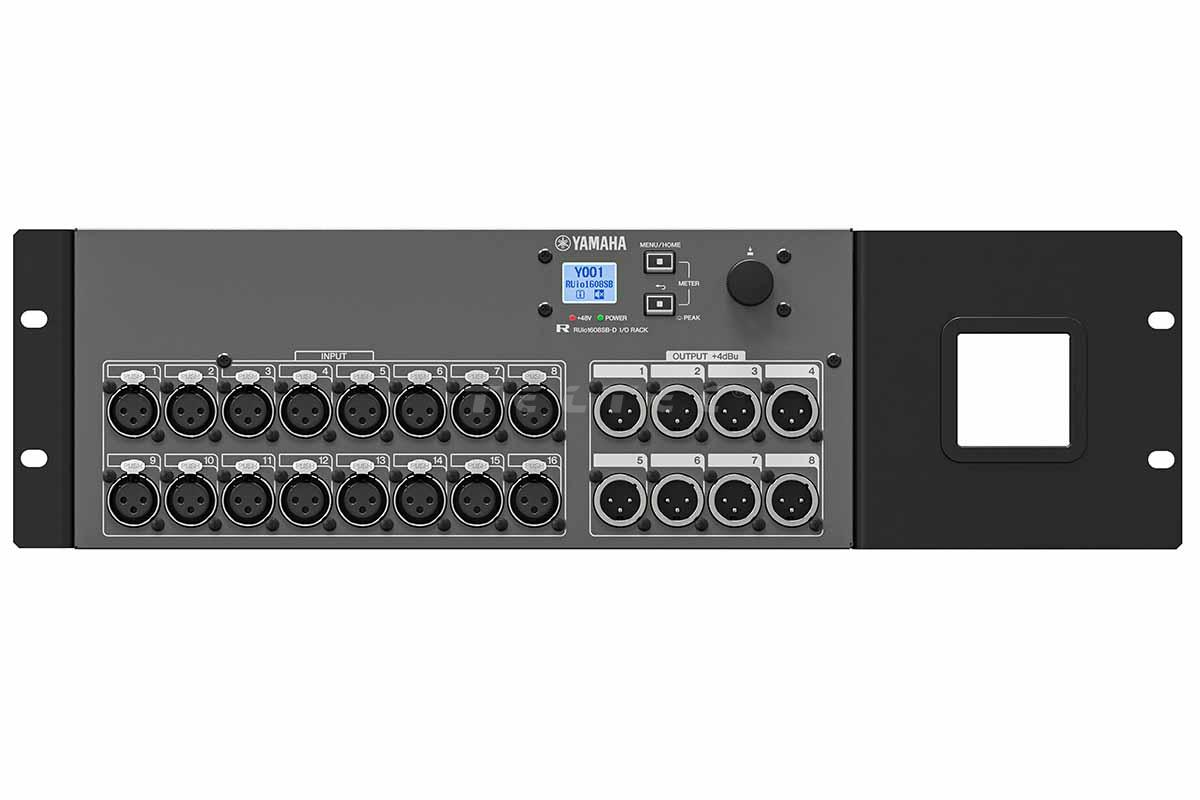

• Für Rackmontage ist das optionale Yamaha RK-RUio1608SB vorgesehen.

Hauptmerkmale

• Dante-I/O-Stagebox
• 16 analoge Mikrofon-/Line-Eingänge
• 8 analoge Ausgänge
• Symmetrische XLR-Anschlüsse
• +48-V-Phantomspeisung pro Eingang
• Dante: 16 TX / 8 RX
• Dante PRIMARY / SECONDARY
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• Dante-Datenlänge: 24 Bit / 32 Bit
• 1000BASE-T über etherCON
• Separater NETWORK-Steueranschluss
• Lokales Display
• Gain- und Phantom-Control direkt am Gerät
• Panel-Lock
• Steuerung über kompatible Yamaha Mischpulte und Prozessoren
• Unterstützung von Yamaha R Remote
• Optional rackmontierbar

Lieferumfang

• 1x Yamaha RUio1608SB-D
• 1x Netzkabel

Technische Daten

FAQs

Wie viele analoge Ein- und Ausgänge bietet die Yamaha RUio1608SB-D?

Die Stagebox verfügt über 16 analoge Eingänge und 8 analoge Ausgänge. Die Eingänge sind für Mikrofon- und Line-Signale ausgelegt und unterstützen einzeln schaltbare +48-V-Phantomspeisung.

Wie viele Dante-Kanäle unterstützt die RUio1608SB-D?

Über Dante sendet das Gerät bis zu 16 Audiokanäle und empfängt bis zu 8 Audiokanäle. Die beiden Anschlüsse PRIMARY und SECONDARY dienen der physischen Netzwerkanbindung.

Welche Samplingraten werden unterstützt?

Die RUio1608SB-D unterstützt 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz.

Kann die RUio1608SB-D direkt am Gerät bedient werden?

Ja. Über das integrierte Display lassen sich unter anderem Pegel überwachen sowie Dante-, Gain- und Phantomspeisungsparameter prüfen und einstellen.

Mit welchen Yamaha Mischpulten ist die RUio1608SB-D kompatibel?

Yamaha nennt ausdrücklich die DM5-, DM7- und DM3-Serie sowie die RIVAGE-PM-Systeme als kompatibel. Für DM3 ist die Integration mit Firmware V3.1 einschließlich Dante Auto Setup und Remote-Head-Amp-Steuerung dokumentiert.

Kann die RUio1608SB-D auch ohne Mischpult verwendet werden?

Ja. Yamaha unterstützt die Steuerung mit R Remote. Dadurch kann die Einheit beispielsweise als kompakte Dante-I/O-Lösung für Recording- oder andere Anwendungen eingesetzt werden, bei denen kein Mischpult benötigt wird.

Ist die RUio1608SB-D rackmontierbar?

Ja. Für die Rackmontage bietet Yamaha das optionale RK-RUio1608SB Rack Mount Kit an.

Zubehör und Systemintegration

Häufig sinnvoll

Das Yamaha RK-RUio1608SB ermöglicht die feste oder temporäre Rackmontage der Stagebox.

Für Dante-Systeme werden geeignete Netzwerkkomponenten und Cat5e- oder höherwertige Netzwerkleitungen benötigt. Yamaha empfiehlt für die Dante-Verbindungen Cat5e oder besser.

Systemintegration

Die RUio1608SB-D lässt sich insbesondere mit Yamaha DM5, DM5 Compact, DM7, DM7 Compact, DM3 und RIVAGE-PM-Systemen in Dante-basierte Produktionsumgebungen integrieren. Die konkrete Fernsteuerung und Funktionsintegration hängt vom eingesetzten Mischpult und dessen Firmware ab.

Das sollte man vor dem Kauf wissen

• Die Dante-Kanalzahl ist asymmetrisch: 16 Sendekanäle stehen 8 Empfangskanälen gegenüber.
• PRIMARY und SECONDARY sind Dante-Netzwerkports und nicht mit Dante-Ein- und -Ausgängen gleichzusetzen.
• Für Rackmontage wird das separat erhältliche RK-RUio1608SB benötigt.
• Die Stagebox bietet 16 analoge Eingänge, aber nur 8 analoge Ausgänge. Bei höherem Ausgangsbedarf sollte die I/O-Struktur entsprechend geplant werden.
• Fernsteuerungsfunktionen können vom verwendeten Yamaha Mischpult beziehungsweise dessen Firmware abhängen.

Beratung zur Systemzusammenstellung

Bei der RUio1608SB-D sollte vor allem geklärt werden, wie viele lokale Mikrofon-/Line-Eingänge und analoge Ausgänge benötigt werden, welche Dante-Kanalstruktur vorgesehen ist und ob die Stagebox mobil, auf der Bühne oder fest im Rack eingesetzt werden soll. Bei größeren Anlagen sollten außerdem Dante-Redundanz, Netzwerkkomponenten und Steuerungsstruktur berücksichtigt werden.
