Yamaha DM5 //E

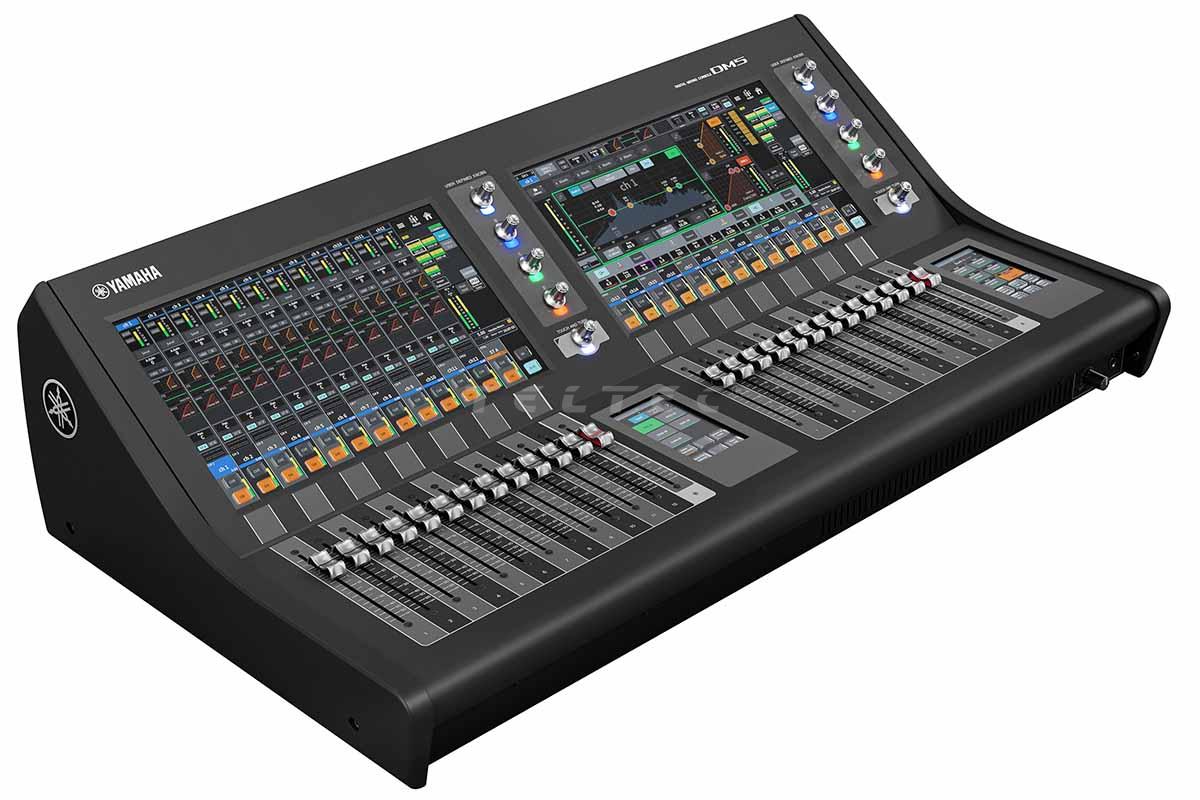

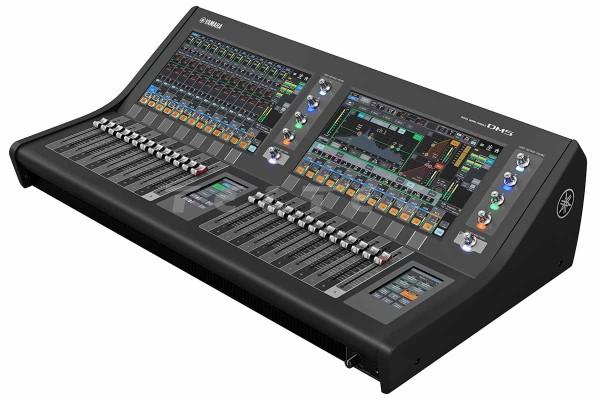

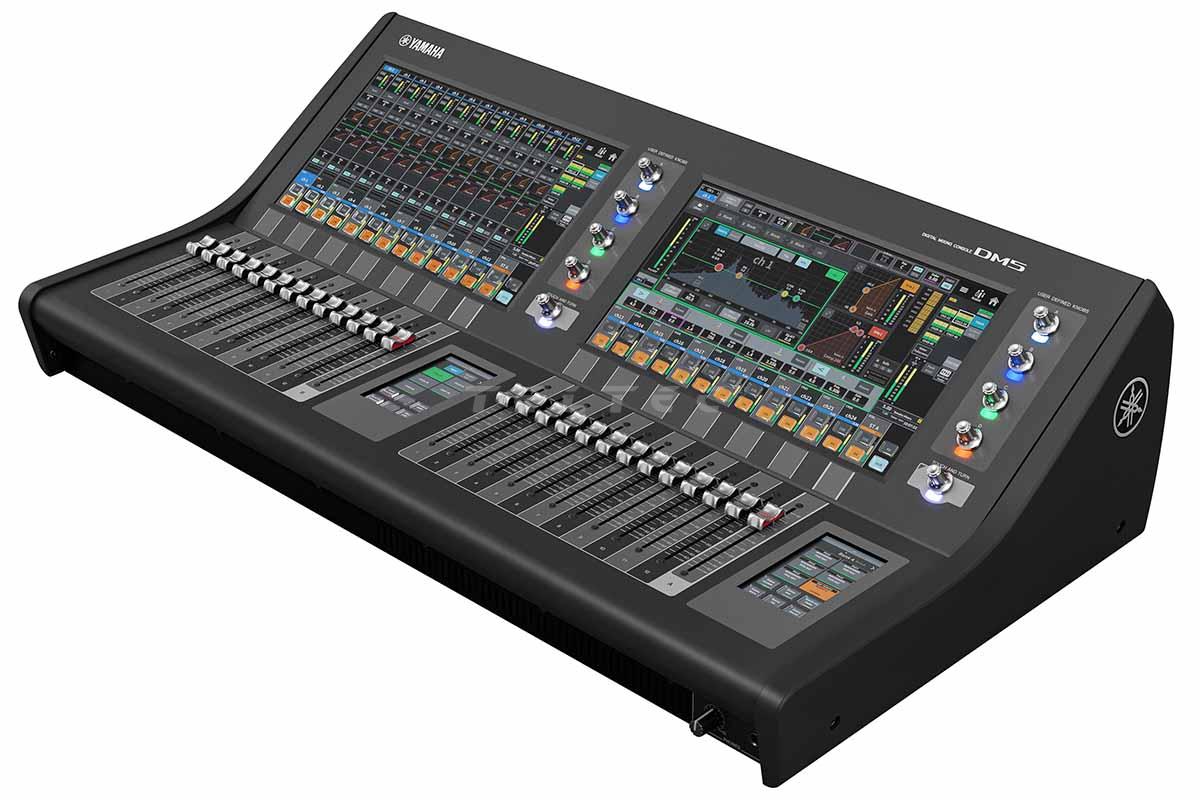

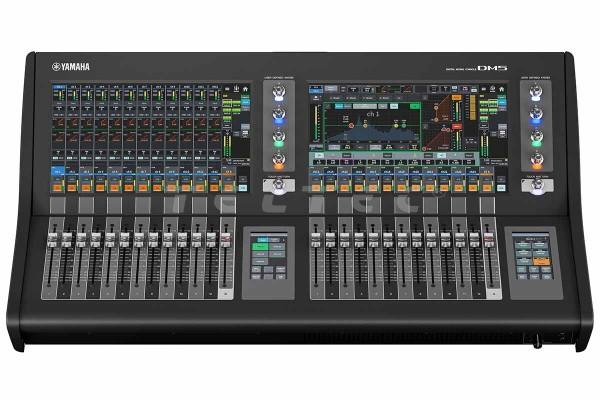

Yamaha DM5 ist ein professionelles Digitalmischpult mit 60 Mono-Eingangskanälen, 32 analogen Eingängen, 16 analogen Ausgängen und integriertem Dante mit 64 Eingangs- und 64 Ausgangskanälen. Zwei 13,3"-Multitouch-Displays, zwei zusätzliche 4,3"-Touchscreens und insgesamt 26 Fader schaffen eine großzügige Bedienoberfläche für Live-Sound, Veranstaltungen, Theater, Broadcast- und Installationsanwendungen.

Das DM5 verbindet umfangreiche Mischkapazität mit einer vergleichsweise kompakten Pulttiefe. 24 Mix-Busse, 12 Matrix-Busse und zwei Stereo-Busse bieten flexible Möglichkeiten für Hauptmischungen, Monitorwege, Zonen und komplexere Signalverteilungen. Neben den lokalen analogen Anschlüssen ist Dante bereits integriert. Über den PY-Steckplatz lässt sich das System bei Bedarf um zusätzliche Audioformate, I/O oder DSP-Ressourcen erweitern.

Für die Klangbearbeitung stehen pro Kanal verschiedene Dynamikprozessoren und vier EQ-Typen mit Echtzeit-Analyzer zur Verfügung. Ein integriertes Effektrack stellt 43 Effekttypen bereit. Zusätzlich ist ein 12-kanaliger Dugan Automixer Bestandteil des Systems. Für Recording und Virtual Soundcheck unterstützt das DM5 Mehrspur-Audio über USB und Dante.

Das Wichtigste in 4 Punkten

• 60 Mono-Eingangskanäle mit 24 Mix-Bussen, 12 Matrix-Bussen und 2 Stereo-Bussen

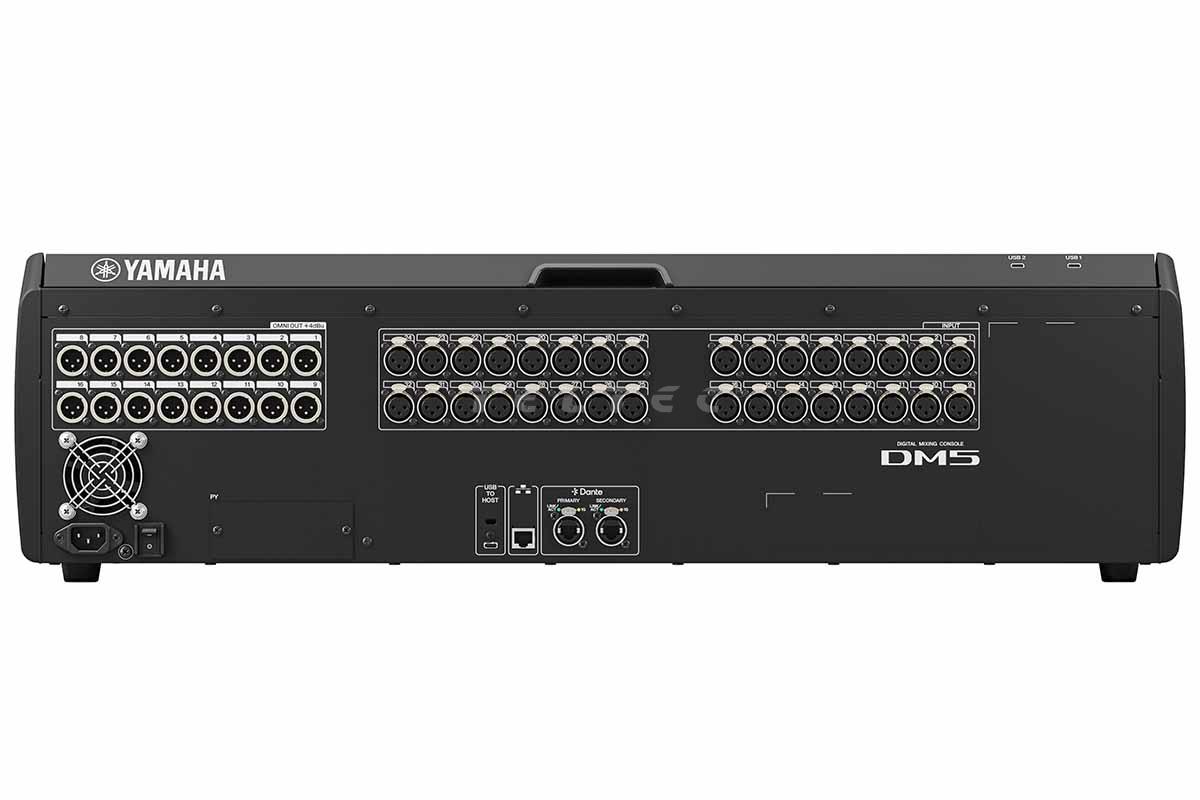

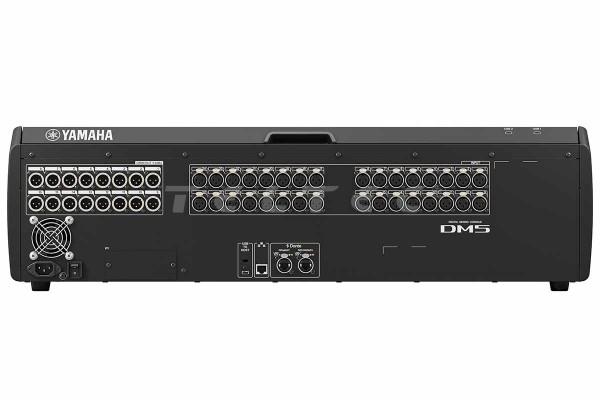

• 32 analoge Eingänge, 16 analoge Ausgänge und integriertes Dante mit 64 Eingängen und 64 Ausgängen
• 26 Fader sowie 2x 13,3" und 2x 4,3" Multitouch-Displays für umfangreiche direkte Bedienung
• Erweiterbarer PY-Steckplatz für zusätzliche I/O-, Steuerungs- oder DSP-Funktionen

Für wen ist Yamaha DM5 geeignet?

Das Yamaha DM5 richtet sich an professionelle Anwender, die viele Eingangskanäle und eine großzügige Bedienoberfläche benötigen, dabei aber nicht auf die Erweiterbarkeit eines netzwerkfähigen Digitalsystems verzichten möchten.

Typische Einsatzbereiche sind Live- und Eventproduktionen, Theater, Corporate Events, Gotteshäuser und Broadcast-Anwendungen. Mit 32 lokalen analogen Eingängen eignet sich das Pult auch für Setups, in denen ein wesentlicher Teil der Signale direkt am Mischplatz anliegt. Für größere oder verteilte Systeme lässt sich Dante für Stageboxen und weitere Netzwerkgeräte nutzen.

Durch die zwei Fader-Sektionen und die beiden großen Hauptdisplays können mehrere Kanalbereiche schnell erreicht werden. Das ist besonders interessant für Produktionen, bei denen häufig zwischen Eingängen, Bussen und unterschiedlichen Aufgaben gewechselt wird.

In der Praxis

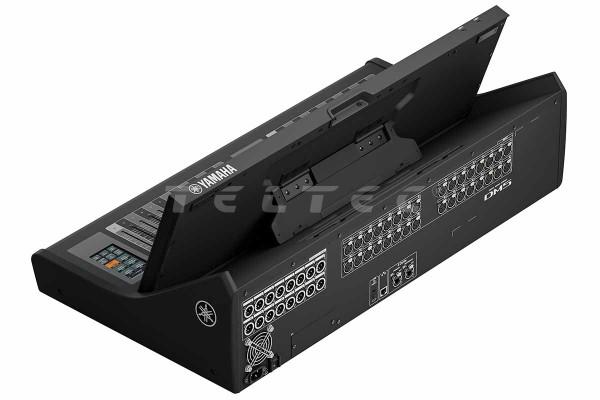

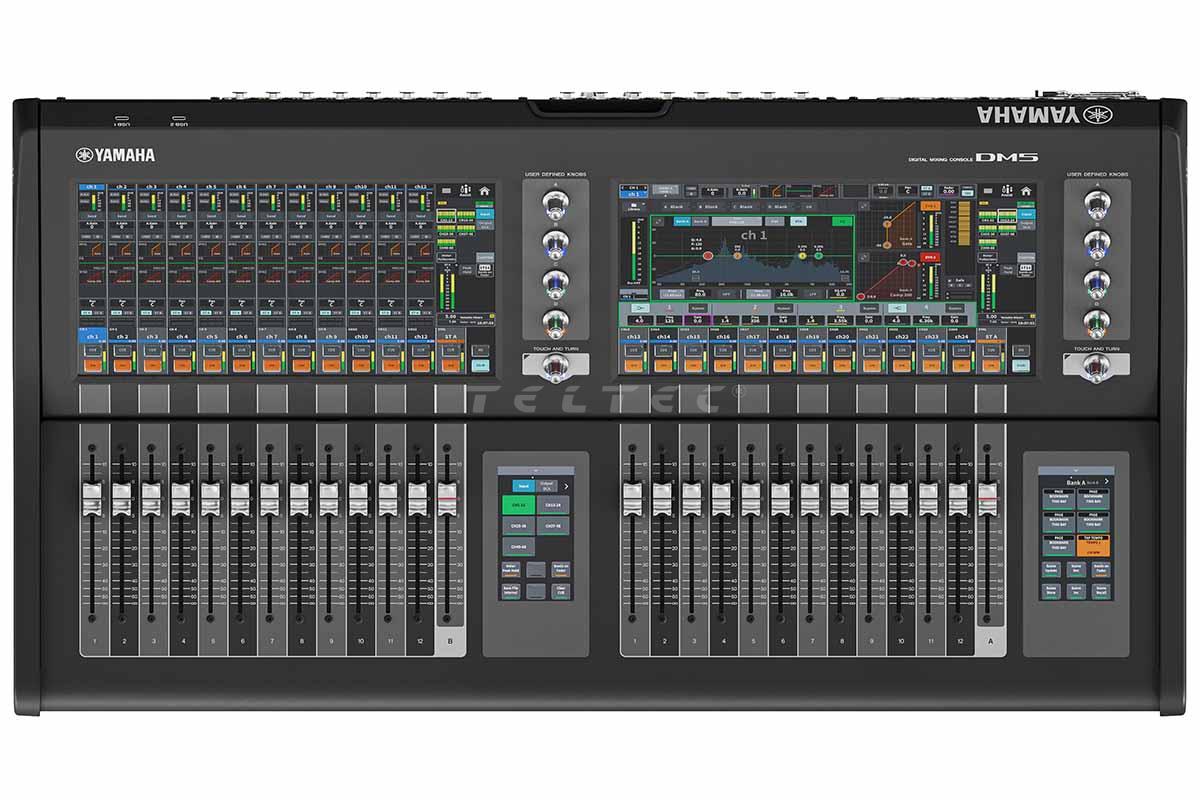

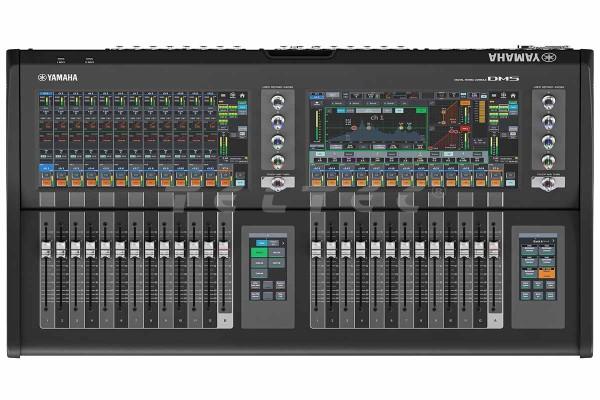

Die Bedienoberfläche kombiniert zwei 13,3"-Multitouch-Displays mit zwei kleineren 4,3"-Displays, Fadern, Encodern und frei belegbaren Bedienelementen. Die großen Displays lassen sich in vier Winkeln einstellen, wodurch sich die Ablesbarkeit an unterschiedliche Arbeitspositionen und Lichtverhältnisse anpassen lässt.

Die 4,3"-Displays übernehmen zusätzliche Bedien- und Anpassungsfunktionen. Frei zuweisbare Parameter und Fader-Bänke ermöglichen es, häufig benötigte Funktionen passend zum jeweiligen Workflow anzuordnen.

Für Sprach- und Konferenzanwendungen steht ein 12-kanaliger Dugan Automixer zur Verfügung. Bei Musikproduktionen helfen verschiedene Kanalprozessoren, vier EQ-Typen und das integrierte Effektrack bei der direkten Signalbearbeitung im Pult.

Recording lässt sich auf unterschiedlichen Wegen integrieren. Zweispur-Aufnahme und -Wiedergabe sind direkt möglich. Für Mehrspur-Anwendungen unterstützt das DM5 bis zu 18 Audio-I/O-Kanäle über USB sowie bis zu 64 Kanäle über Dante. Eine Virtual-Soundcheck-Funktion ermöglicht es, aufgezeichnete Signale für Vorbereitung und Soundcheck erneut durch das Pult zu führen.

Hinweise

• Das DM5 ist das größere Modell der DM5-Serie und nicht mit dem DM5 Compact zu verwechseln.
• Premium-Rack-Plug-ins benötigen die optionale PY-DSP-Karte.
• Der PY-Steckplatz kann alternativ auch für zusätzliche Audio-I/O- oder Steuerungskarten genutzt werden.
• Für zusätzliche Ein- und Ausgänge lassen sich kompatible Yamaha R-Serie-I/O-Racks in ein Dante-System integrieren.
• Optionale Broadcast- und Theatre-Funktionspakete erweitern den Funktionsumfang für spezialisierte Anwendungen.

Hauptmerkmale

• Professionelles Digitalmischpult
• 60 Mono-Eingangskanäle
• 24 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 12 DCA-Gruppen
• 32 analoge Eingänge
• 16 analoge Ausgänge
• Dante: 64 Eingänge / 64 Ausgänge
• 26 Fader in zwei Fader-Sektionen
• 2x 13,3" Multitouch-Display
• 2x 4,3" Multitouch-Display
• Verstellbarer Displaywinkel
• Anpassbare Bedienelemente und Fader-Bänke
• 18 Eingänge / 18 Ausgänge über USB-Audio
• 1x PY-Erweiterungssteckplatz
• 43 integrierte Effekttypen
• 12-kanaliger Dugan Automixer integriert
• Mehrspur-Recording über USB und Dante
• Virtual Soundcheck
• Unterstützung von Yamaha R-Serie-I/O-Racks
• Leistungsaufnahme: 130 W

Lieferumfang

• 1x Yamaha DM5
• 1x Netzkabel
• 1x Staubschutzabdeckung
• 1x Kabelhaken
• Download-Informationen für Nuendo Live
• Download-Informationen für VST Rack Elements

Technische Daten

FAQs

Was unterscheidet das Yamaha DM5 vom DM5 Compact?

Das DM5 ist das größere Modell der Serie. Es verarbeitet 60 statt 48 Mono-Eingangskanäle und bietet 32 statt 16 lokale analoge Eingänge. Außerdem besitzt es zwei Fader-Sektionen mit insgesamt 26 Fadern sowie jeweils zwei 13,3"- und zwei 4,3"-Multitouch-Displays. Das DM5 Compact arbeitet mit einer Fader-Sektion und 13 Fadern.

Hat das Yamaha DM5 Dante bereits integriert?

Ja. Das DM5 verfügt ab Werk über Dante mit 64 Eingangs- und 64 Ausgangskanälen. Dadurch lässt es sich in entsprechende Audionetzwerke und Systeme mit kompatiblen Dante-I/O-Geräten integrieren.

Kann das Yamaha DM5 mit Stageboxen erweitert werden?

Ja. Die DM5-Serie unterstützt Yamaha I/O-Racks der R-Serie. Damit können zusätzliche Ein- und Ausgänge über das Audionetzwerk näher an Bühne, Veranstaltungsfläche oder Installationspunkt platziert werden.

Welche Recording-Möglichkeiten bietet das Yamaha DM5?

Für einfache Anwendungen sind Zweispur-Aufnahme und -Wiedergabe direkt möglich. Mehrspur-Audio kann mit bis zu 18 I/O-Kanälen über USB oder mit bis zu 64 Kanälen über Dante realisiert werden. Zusätzlich steht eine Virtual-Soundcheck-Funktion zur Verfügung.

Hat das Yamaha DM5 einen Dugan Automixer?

Ja. Ein Dugan Automixer für 12 Kanäle ist bereits integriert. Damit eignet sich das Pult unter anderem für Produktionen mit mehreren gleichzeitig genutzten Sprachmikrofonen.

Können Premium-Rack-Plug-ins direkt auf dem DM5 verwendet werden?

Für die Nutzung der Premium-Rack-Plug-ins wird die optionale PY-DSP-Karte benötigt. Sie wird im PY-Steckplatz installiert und ergänzt 32 DSP-Ressourcen-Slots.

Welche Erweiterungskarten sind für das Yamaha DM5 vorgesehen?

Der PY-Steckplatz kann je nach benötigter Funktion mit unterschiedlichen Karten bestückt werden. Yamaha bietet unter anderem die PY-DSP für zusätzliche DSP-Ressourcen, die PY64-D für Dante, die PY64-MD für MADI, die PY8-AE für AES/EBU sowie die PY-MIDI-GPI für MIDI- und GPI-Steuerung an.

Zubehör und Systemintegration

Häufig sinnvoll

Yamaha R-Serie-I/O-Racks erweitern ein DM5-System um zusätzliche Ein- und Ausgänge im Dante-Netzwerk. Dazu gehören unter anderem RUio1608SB-D, RUio16FLX-D und RUio0804-D sowie weitere unterstützte Modelle der R-Serie.

Optional

PY-DSP erweitert das DM5 um DSP-Ressourcen für das Premium Rack.

PY64-D ergänzt zusätzliche Dante-I/O-Kapazität und verfügt über Sample-Rate-Conversion.

PY64-MD stellt MADI-I/O bereit.

PY8-AE ergänzt acht AES/EBU-Eingangs- und acht AES/EBU-Ausgangskanäle über einen 25-poligen D-Sub-Anschluss.

PY-MIDI-GPI ergänzt MIDI- sowie GPI-Steueranschlüsse.

Das optionale Broadcast Package ergänzt spezielle Broadcast-Funktionen. Das Theatre Package erweitert das System um Funktionen für Theater- und Musicalproduktionen.

Das sollte man vor dem Kauf wissen

• Das DM5 wiegt 21,5 kg und ist mit 826 mm Breite auf einen stationären oder entsprechend dimensionierten mobilen Arbeitsplatz ausgelegt.
• Für Premium-Rack-Plug-ins wird zusätzlich die PY-DSP-Karte benötigt.
• Der einzelne PY-Steckplatz kann jeweils nur mit einer Erweiterungskarte bestückt werden. Bei der Systemplanung sollte deshalb früh entschieden werden, ob zusätzliche DSP-Leistung, Dante-, MADI-, AES/EBU- oder Steuerungsfunktionen benötigt werden.
• Bei größeren verteilten I/O-Systemen sollten Dante-Netzwerk, benötigte Stageboxen und Netzwerk-Infrastruktur gemeinsam geplant werden.
• Das DM5 und das deutlich kompaktere DM5 Compact unterscheiden sich nicht nur in der Gehäusegröße, sondern auch bei Kanalzahl, lokalen Eingängen, Fadern und Bedienoberfläche.

Beratung zur Systemzusammenstellung

Beim Yamaha DM5 hängt die passende Systemkonfiguration vor allem davon ab, wie viele Signale lokal am Mischpult anliegen, welche Ein- und Ausgänge über Dante verteilt werden sollen und ob zusätzliche DSP-, MADI-, AES/EBU- oder Steuerungsfunktionen über den PY-Steckplatz benötigt werden. Auch Stageboxen, Netzwerk-Infrastruktur, Recording und die Anforderungen an Broadcast- oder Theater-Workflows sollten bereits bei der Planung gemeinsam betrachtet werden.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Mischpult und den benötigten I/O-Komponenten bis zu Dante-Netzwerk, Erweiterungskarten und Recording-Workflow.
