Yamaha RUIO0804-D //E

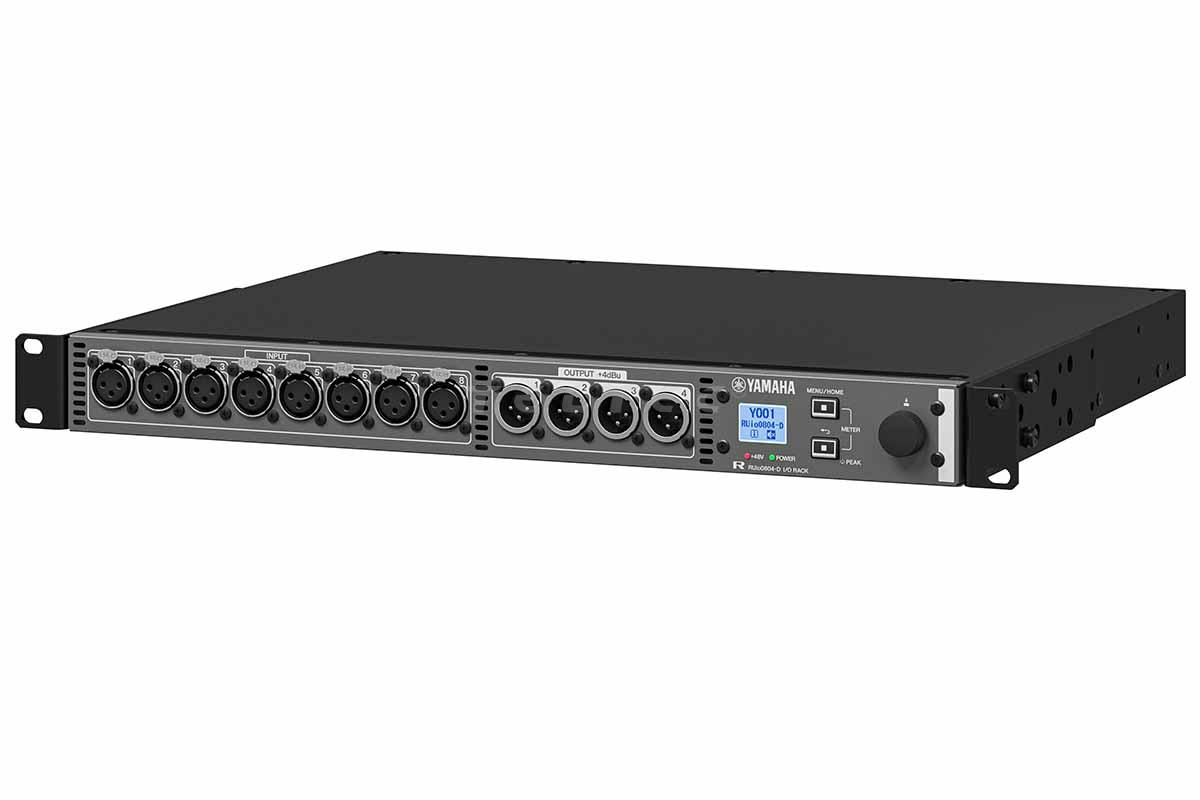

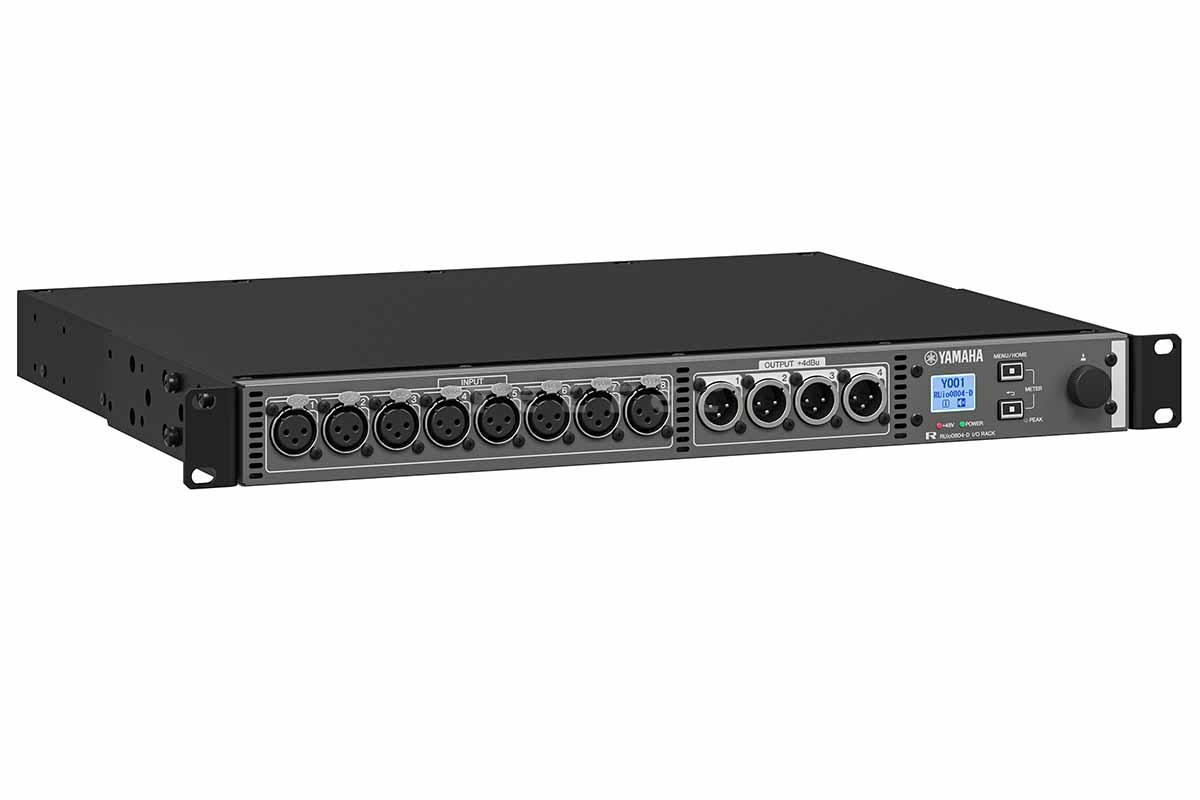

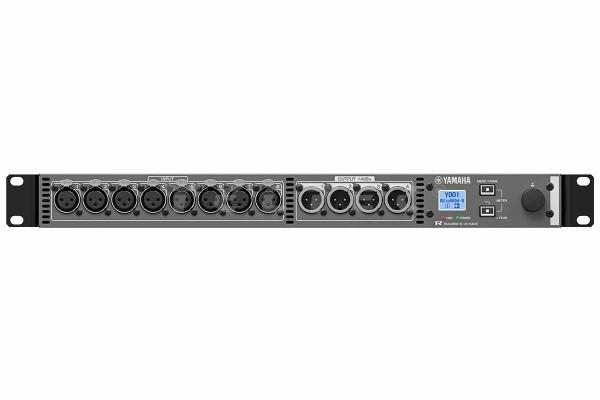

Yamaha RUio0804-D ist ein 1-HE-Dante-I/O-Rack mit 8 analogen Eingängen und 4 analogen Ausgängen für professionelle Live-, Installations-, Broadcast- und Recording-Systeme. Die kompakte Rackeinheit verbindet lokale Mikrofon- und Line-Signale mit Dante-Netzwerken und lässt sich in kompatible Yamaha Mischpult- und Steuerungsumgebungen integrieren.

Mit 8 analogen Eingängen, 4 analogen Ausgängen und Dante-Unterstützung bis 96 kHz eignet sich die RUio0804-D insbesondere für Systeme, in denen eine kompakte, rackmontierbare I/O-Einheit benötigt wird. Ein separates Netzwerkinterface für die Steuerung ermöglicht außerdem die Trennung von Control- und Dante-Netzwerk.

Das Wichtigste in 4 Punkten

• 8 analoge Mikrofon-/Line-Eingänge und 4 analoge Ausgänge
• Dante mit 8 Sendekanälen und 4 Empfangskanälen über PRIMARY / SECONDARY
• Unterstützt Samplingraten von 44,1 bis 96 kHz
• Kompakte 1-HE-Bauform für die direkte Rackintegration

Für wen ist Yamaha RUio0804-D geeignet?

Die RUio0804-D richtet sich an Anwender, die analoge Ein- und Ausgänge dezentral über ein Dante-Netzwerk bereitstellen und die I/O-Einheit direkt in einem Rack installieren möchten.

Typische Anwendungen finden sich bei Live- und Eventproduktionen, in Theatern, Broadcast- und Corporate-Umgebungen sowie in Festinstallationen und Recording-Systemen.

Für Yamaha-Systeme ist die RUio0804-D insbesondere in Verbindung mit kompatiblen Mischpulten der DM5-, DM7- und DM3-Serie sowie RIVAGE PM interessant. Die konkrete Remote-Integration hängt vom eingesetzten System und dessen Firmware ab.

In der Praxis

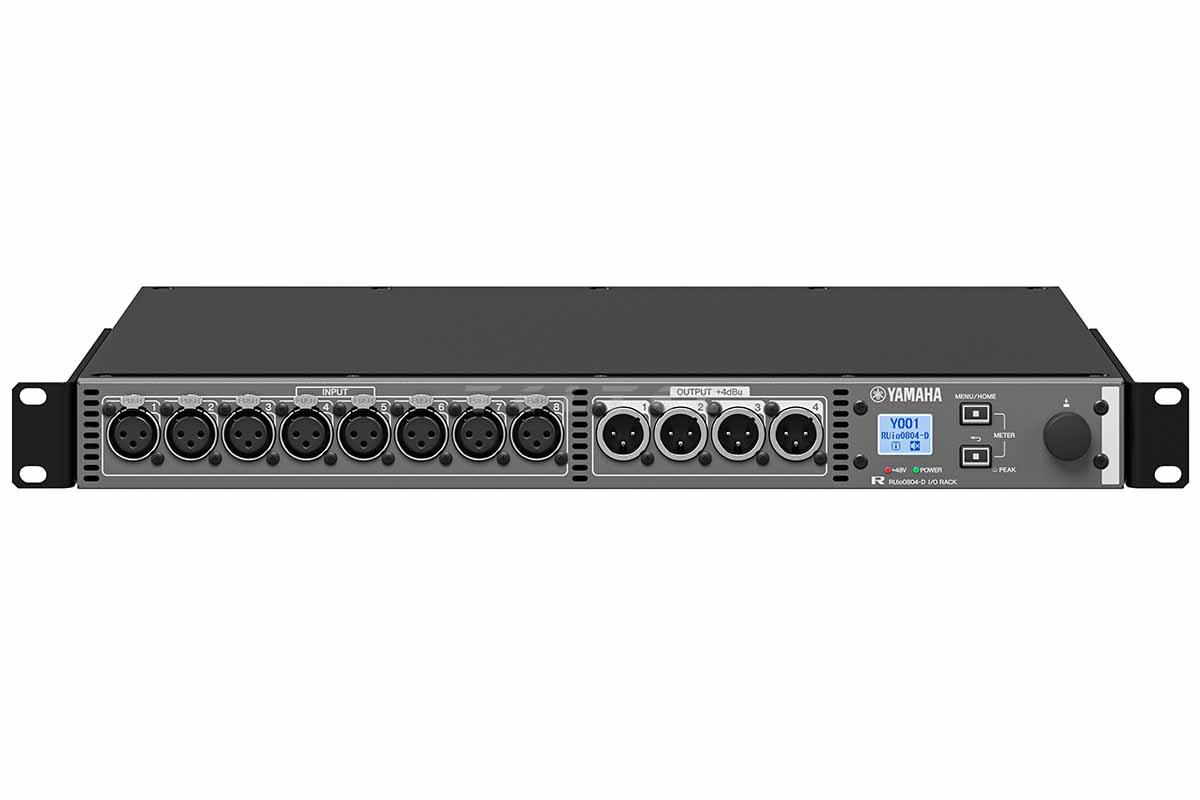

Die acht analogen Eingänge nehmen Mikrofon- und Line-Signale über symmetrische XLR-Anschlüsse auf. Der Gain lässt sich von 0 bis +64 dB einstellen, zudem steht für jeden Eingang softwaregesteuerte +48-V-Phantomspeisung zur Verfügung. Vier symmetrische XLR-Ausgänge stellen analoge Ausgangssignale bereit.

Über Dante kann die RUio0804-D bis zu acht Audiokanäle senden und vier Audiokanäle empfangen. Die beiden Anschlüsse PRIMARY und SECONDARY dienen der physischen Dante-Netzwerkanbindung und sind nicht mit Audio-Ein- und -Ausgängen gleichzusetzen.

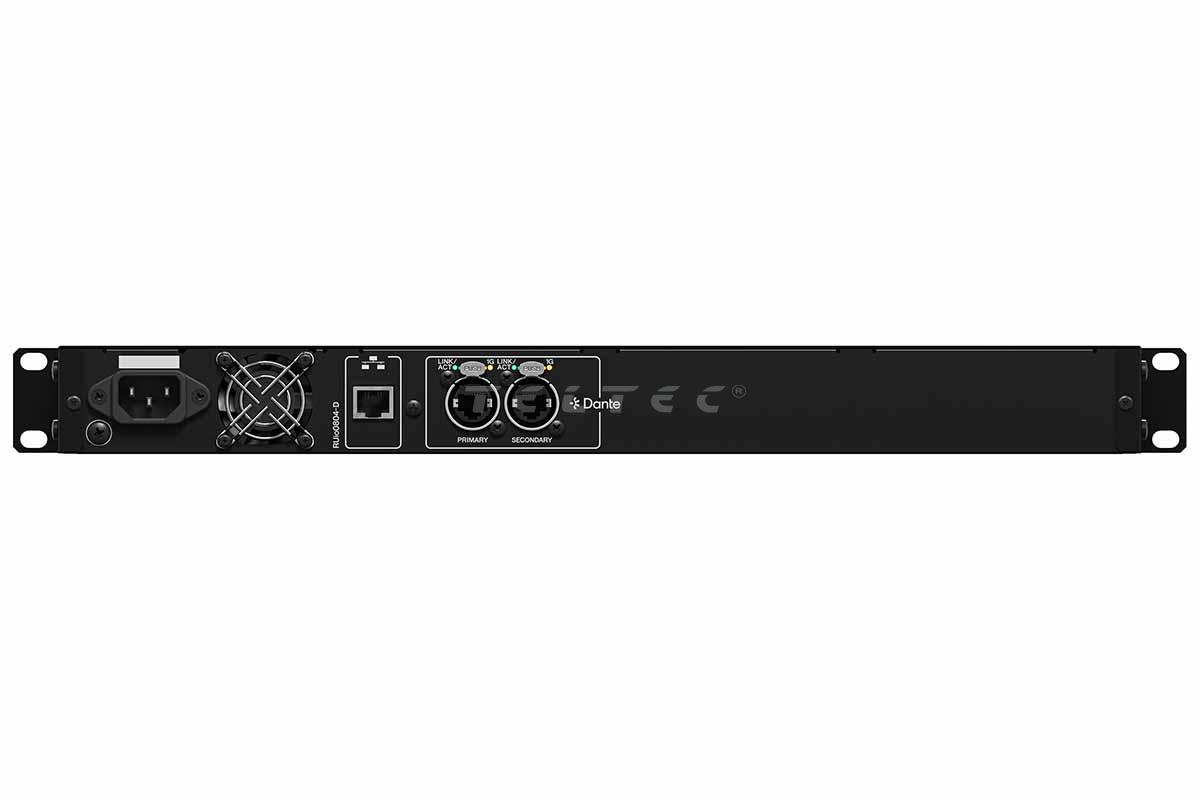

Neben den Dante-Ports steht ein separater NETWORK-Anschluss für Steuerdaten zur Verfügung. Dadurch können bei entsprechend aufgebauten Systemen Dante-Audio und Gerätesteuerung über getrennte Netzwerkstrukturen geführt werden.

Hinweise

• Dante PRIMARY / SECONDARY sind physische Netzwerkanschlüsse.
• Dante-Audiokapazität: 8 Sendekanäle / 4 Empfangskanäle.
• +48-V-Phantomspeisung ist für die einzelnen analogen Eingänge softwareseitig schaltbar.
• Separate Netzwerkverbindung für Steuerungsfunktionen vorhanden.
• Remote-Funktionen hängen vom eingesetzten Yamaha System und dessen Firmware ab.

Hauptmerkmale

• Dante-I/O-Rack
• 1-HE-Rackbauform
• 8 analoge Mikrofon-/Line-Eingänge
• 4 analoge Ausgänge
• Symmetrische XLR-Anschlüsse
• +48-V-Phantomspeisung pro Eingang
• Gain-Bereich von 0 bis +64 dB
• Dante: 8 TX / 4 RX
• Dante-Anschlüsse PRIMARY / SECONDARY
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• Dante-Datenlänge: 24 Bit / 32 Bit
• 1000BASE-T-Dante-Netzwerk
• Separater NETWORK-Anschluss für Steuerdaten
• Lokales Mini-LCD
• Unterstützung von Yamaha R Remote

Lieferumfang

• 1x Yamaha RUio0804-D
• 1x Netzkabel

Technische Daten

FAQs

Wie viele analoge Ein- und Ausgänge bietet die Yamaha RUio0804-D?

Die RUio0804-D verfügt über acht analoge Mikrofon-/Line-Eingänge und vier analoge Ausgänge. Alle analogen Audioanschlüsse sind symmetrisch als XLR ausgeführt.

Unterstützt die RUio0804-D Phantomspeisung?

Ja. Für die acht analogen Eingänge steht +48-V-Phantomspeisung zur Verfügung, die für jeden Eingang softwareseitig geschaltet werden kann.

Wie viele Dante-Kanäle unterstützt die RUio0804-D?

Die RUio0804-D kann über Dante bis zu acht Audiokanäle senden und vier Audiokanäle empfangen.

Was bedeuten PRIMARY und SECONDARY bei Dante?

PRIMARY und SECONDARY sind die physischen Dante-Netzwerkanschlüsse. Sie sind nicht als separater Audio-Eingang und Audio-Ausgang zu verstehen. Die Dante-Audiokapazität der RUio0804-D beträgt 8 TX und 4 RX.

Welche Samplingraten unterstützt die RUio0804-D?

Unterstützt werden 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz.

Mit welchen Yamaha Mischpultsystemen lässt sich die RUio0804-D einsetzen?

Yamaha nennt die DM5-, DM7- und DM3-Serie sowie RIVAGE PM als kompatible Systeme. Welche Remote- und Integrationsfunktionen konkret zur Verfügung stehen, hängt vom jeweiligen Mischpult und dessen Firmware ab.

Kann die RUio0804-D auch ohne Yamaha Mischpult eingesetzt werden?

Ja. Yamaha unterstützt unter anderem die Steuerung über R Remote. Damit lässt sich die I/O-Einheit auch in Dante-Systeme integrieren, bei denen kein entsprechendes Yamaha Mischpult zur Steuerung eingesetzt wird.

Benötigt die RUio0804-D ein zusätzliches Rack-Kit?

Nein. Die RUio0804-D ist bereits als 19-Zoll-Rackgerät mit 1 HE ausgeführt.

Zubehör und Systemintegration

Zwingend benötigt

Für die Dante-Anbindung wird eine geeignete Netzwerkstruktur benötigt. Die konkrete Verkabelung und Netzwerkkonfiguration richtet sich nach Aufbau und Redundanzanforderungen des Systems.

Häufig sinnvoll

In Yamaha-Systemen lässt sich die RUio0804-D mit kompatiblen Digitalmischpulten wie DM5, DM5 Compact, DM7, DM7 Compact oder DM3 kombinieren. Auch eine Einbindung in RIVAGE-PM-Systeme ist vorgesehen.

Je nach Anwendung können zusätzliche Dante-I/O-Einheiten eingesetzt werden, wenn mehr lokale Ein- oder Ausgänge an weiteren Positionen benötigt werden.

Das sollte man vor dem Kauf wissen

• Die RUio0804-D bietet 8 analoge Eingänge, aber 4 analoge Ausgänge.
• Entsprechend ist auch die Dante-Kanalstruktur asymmetrisch: 8 TX / 4 RX.
• PRIMARY und SECONDARY bezeichnen die Dante-Netzwerkports und nicht Audio-Ein- und -Ausgänge.
• Das Gerät ist bereits als 1-HE-Rackeinheit ausgeführt; ein separates Rack-Montage-Kit ist nicht erforderlich.
• Die konkret verfügbaren Remote-Funktionen hängen vom eingesetzten Yamaha System und dessen Firmware ab.

Beratung zur Systemzusammenstellung

Bei der RUio0804-D sollte zunächst geklärt werden, ob die Kombination aus acht analogen Eingängen und vier Ausgängen zum geplanten System passt. Bei größeren Dante-Installationen sind außerdem Netzwerkstruktur, Redundanz, Steuerung und die Verteilung weiterer I/O-Einheiten wichtige Planungsfaktoren.
