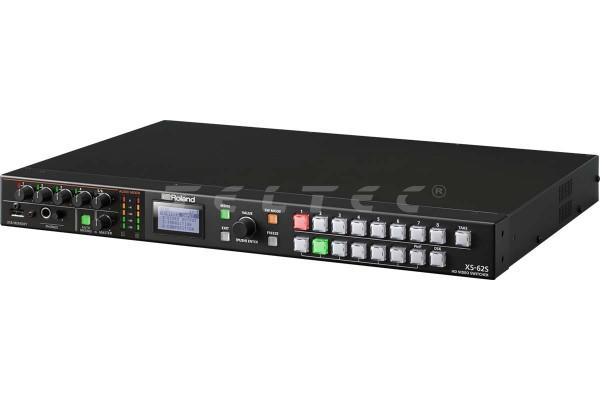

Roland XS-62S

Article number: 12300173

€3,499.00

Gross:€4,163.81

MSRP*: €3,675.00

plus shipping costs

Promotion -5%

Leasing:* mthly €66.38

Calculate individually

Delivery time:

1 - 2 weeks

Alternatives in stock

Add to wishlist

Der XS-62S ist ein kompakter 6-Kanal-Videoswitcher für die Rackmontage auf 1HE inklusive... more

Close menu

Product information "Roland XS-62S"

Der XS-62S ist ein kompakter 6-Kanal-Videoswitcher für die Rackmontage auf 1HE inklusive Audio-Mixer und PTZ-Kamerasteuerung, der sich gleichermaßen für Festinstallationen und Live-Produktionen eignet. Als leistungsstarke, integrierte Videolösung ermöglicht der XS-62S den Einsatz in einer Vielzahl von Anwendungen, darunter Präsentationen, Live-Performances, AV-Konferenzen im Unternehmensbereich, Seminarräume mit E-Learning-Fokus und mehr. Der kompakte XS-62S lässt sich komfortabel über die Taster auf dem Frontpanel oder über eine RCS-Fernsteuerungssoftware via PC oder Mac bedienen.

Hauptmerkmale

4 SDI Eingänge
2 HDMI Eingänge (skalierbar)
1 RGB/COMPONENT/COMPOSITE-Eingang (skalierbar)
2 SDI-Ausgänge ‒ zuweisbar auf PGM, PVW, AUX
2 HDMI-Ausgänge ‒ zuweisbar auf PGM, PVW, AUX
1 HDMI-Ausgang (skalierbar / Multiview)
Steuerung über frontseitige Taster oder via Software (PC/MAC)
PTZ-Kamerasteuerung
Audio-Mixing

Lieferumfang

1x Roland XS-62S
1x AC-Netzadapter
1x Netzkabel
1x Benutzerhandbuch
4x Gummifüße (4 Stk.)

Technische Daten

Video-Verarbeitung	4:2:2 (Y/Pb/Pr), 8-Bit
Eingänge	SDI IN 1-4: BNC-Typ x 4 Entspricht SMPTE 424M (SMPTE 425M-AB), 292M HDMI IN 5-6: HDMI Typ A x 2 HDCP-unterstützt Unterstützt mehrere Formate RGB/CMPNT/CMPST IN 6: HD DB-15 Typ x 1 Wählen Sie entweder HDMI, RGB/COMPONENT oder COMPOSITE für den INPUT 6-Anschluss. Unterstützt mehrere Formate
Ausgänge	SDI OUT 1-2: BNC-Typ x 2 Entspricht SMPTE 424M (SMPTE 425M-AB), 292M HDMI OUT 1-3: HDMI Typ A x 3 HDCP-unterstützt
Analoger Eingangspegel, Impedanz	RGB: 0,7 Vs-s, 75 Ohm (H, V: 5 V TTL) COMPONENT: 1,0 Vs-s, 75 Ohm (Bi-Level-Sync/Tri-Level-Sync) COMPOSITE: 1,0 Vs-s (Y), 0,286 Vs-s (C: NTSC), 0,3 Vs-s (C: PAL), 75 Ohm
Eingangsformate	Bildfrequenz = 59,94 Hz (Systemformat = 720p): 720/59.94p, 720/60p (Systemformat = 1080i oder 1080p): 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p, 1080/23.98p, 1080/24p Bildfrequenz = 50 Hz (Systemformat = 720p): 720/50p (Systemformat = 1080i oder 1080p): 1080/50i, 1080/50p, 1080/25p, 1080/23.98p, 1080/24p Das eingehende Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt. Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz). HDMI IN 5-6, RGB/CMPNT/CMPST IN 6 (bei Eingabe von RGB- oder COMPONENT-Signalen): 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/60p, 720/50p, 1080/59.94i, 1080/60i, 1080/50i, 1080/59.94p, 1080/60p, 1080/50p, VGA (640 x 480, 60 Hz), SVGA (800 x 600, 60 Hz), XGA (1024 x 768, 60 Hz), WXGA (1280 x 800, 60 Hz), SXGA (1280 x 1024, 60 Hz), FWXGA (1366 x 768, 60 Hz), SXGA+ (1400 x 1050, 60 Hz), UXGA (1600 x 1200, 60 Hz), WUXGA (1920 x 1200, 60 Hz) * Die Bildwiederholfrequenz ist der Maximalwert der jeweiligen Auflösung. * Entspricht VESA DMT Version 1.0 Revision 11. * 1920 x 1200, 60 Hz: Reduzierte Austastung * Das Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt. * Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz). RGB/CMPNT/CMPST IN 6 (Bei Eingabe von COMPOSITE-Signalen): 480/59.94i, 576/50i
Stills	Bitmap-Datei (.bmp): Maximal 1920 x 1080 Pixel, 24-Bit-Farbe, unkomprimiert. PNG-Datei (.png): Maximal 1920 x 1080 Pixel, 24-Bit-Farbe JPG-Datei (.jpg): Maximal 1920 x 1080 Pixel, 24-Bit-Farbe * Es können bis zu 2 Dateien im internen Speicher gespeichert werden. * Es kann in den USB-Speicher exportiert werden. * PNG-Alphakanal wird nicht unterstützt.
Ausgangsformate	SDI OUT 1-2 (Konform mit SMPTE 296M, 274M), HDMI OUT 1--2 Anschlüsse (Systemformat = 720p): 720/59.94p, 720/50p (Systemformat = 1080i): 1080/59.94i, 1080/50i (Systemformat = 1080p): 1080/59.94p, 1080/50p * Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz). HDMI OUT 3 (MULTI-VIEW): 1080/59.94p, 1080/50p (SCALER): 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59. 94p, 1080/50p, SVGA (800 x 600, 60 Hz) 1, XGA (1024 x 768, 60 Hz) 1, WXGA (1280 x 800, 60 Hz) 1, SXGA (1280 x 1024, 60 Hz) 1, FWXGA (1366 x 768, 60 Hz) 1, SXGA+ (1400 x 1050, 60 Hz) 1, UXGA (1600 x 1200, 60 Hz), WUXGA (1920 x 1200, 60 Hz) * Wählen Sie entweder MULTI-VIEW oder Skalierungsausgang * Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz). * 1920 x 1200, 60 Hz: Reduzierte Austastung (*1) Die Ausgabeauffrischungsrate beträgt 75 Hz, wenn die Bildfrequenz auf 50 Hz eingestellt ist.
Video-Effekte	Ausgabemodus: PGM-PST, ÜBERBLENDUNG, MATRIX Übergänge: CUT, MIX (DISSOLVE/FAM/NAM) 2, WIPE (30 Typen) 2 Komposition: PinP (QUADRAT, KREIS, HERZ, DIAMANT) 2, SPLIT (4 Typen) 2, DSK (Luminanz Key, Chroma Key) 2 Sonstiges: Horizontal spiegeln, Standbildaufnahme, Standbildwiedergabe, Testmusterausgabe, Input Freeze (2) Diese Effekte hängen vom Ausgabemodus ab

Audio
Audio-Verarbeitung	Abtastrate: 48 kHz, 24 Bit
Audio-Formate	SDI IN: Linear PCM, 48 kHz, 24 Bits, 2 Kanäle (entspricht SMPTE 299M) SDI OUT: Linear PCM, 48 kHz, 24 Bits, 8 Kanäle (entspricht SMPTE 299M) HDMI IN, HDMI OUT: Lineare PCM, 48 kHz, 24 Bits, 2 Kanäle
Eingangsanschlüsse	SDI IN 1-4: BNC-Typ x 4 HDMI IN 5-6: HDMI Typ A x 2 AUDIO IN 1-4: 1/4-Zoll-TRS-Klinkenstecker AUDIO IN 5-6: RCA Phono-Typ
Ausgangsanschlüsse	SDI OUT 1--2: BNC-Typ x 2 HDMI OUT 1--3: HDMI-Typ A x 3 AUDIO OUT: XLR-Typ, RCA-Phono-Typ PHONES: Stereo 1/4-Zoll-Klinkenstecker
Nominaler Eingangspegel	AUDIO IN 1-4: -60--+4 dBu (Maximaler Eingangspegel: +22 dBu) AUDIO IN 5-6: -10 dBu (Maximaler Eingangspegel: +8 dBu)
Eingangsimpedanz	AUDIO IN 1-4: 28 kOhm (HEAD AMP GAIN: 0--+23 dBu), 8 kOhm (HEAD AMP GAIN: +24--+64 dBu) AUDIO IN 5-6: 15 kOhm
Nominaler Ausgangspegel	AUDIO OUT (XLR-Typ): +4 dBu (Maximaler Eingangspegel: +22 dBu) AUDIO OUT (RCA-Phono-Typ): -10 dBu (Maximaler Eingangspegel: +8 dBu) PHONES: 92 mW + 92 mW (32 Ohm)
Ausgangsimpedanz	AUDIO OUT (XLR-Typ): 600 Ohm AUDIO OUT (RCA-Phono-Typ): 1 kOhm PHONES: 10 Ohm
Audio-Effekte	Auto Mixing, EQ, Delay, Kompressor, HPF, Gate, Reverb, Multiband-Kompressor, Limiter

Anschlüsse	USB-SPEICHER-Anschluss: USB Typ A (für USB-Flash-Laufwerk) TALLY/GPIO-Anschluss: DB-25-Typ (weiblich) RS-232-Anschluss: DB-9-Typ (männlich, für Fernsteuerung) RS-422-Anschluss: Typ DB-9 (Buchse, für VISCA-Steuerung) CONTROL-Anschluss: RJ45, 100BASE-TX (für Fernsteuerung) DC IN-Buchse
Funktionen	Voreinstellungsspeicher (8 Typen) Bedienfeld-Sperrfunktion EDID-Emulator Smart Tally Kamera-Fernsteuerung Automatischer Suchlauf
Anzeige	Grafik-LCD: 128 x 64 Punkte
Stromzufuhr	AC-Adapter
Stromaufnahme	2.6 A
Leistungsaufnahme	31.0 W
Betriebstemperatur	+0 bis +40 Grad Celsius +32 bis +104 Grad Fahrenheit
Abmessungen	481 (B) x 333 (T) x 44 (H) mm
Gewicht (ohne Netzadapter)	3,6 kg
