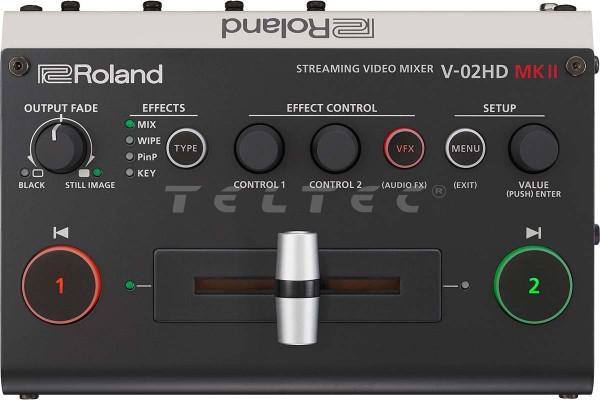

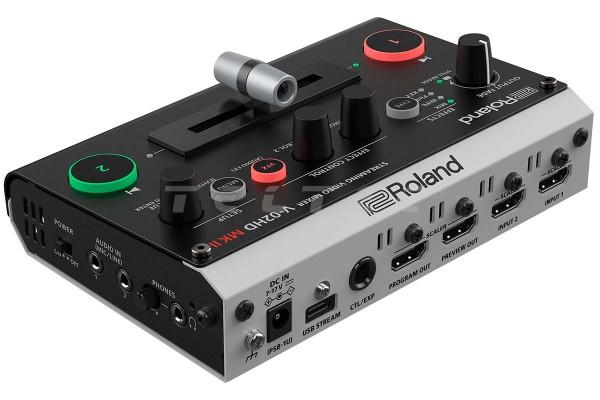

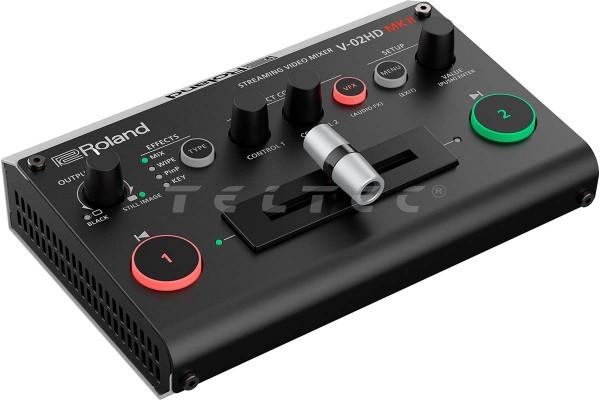

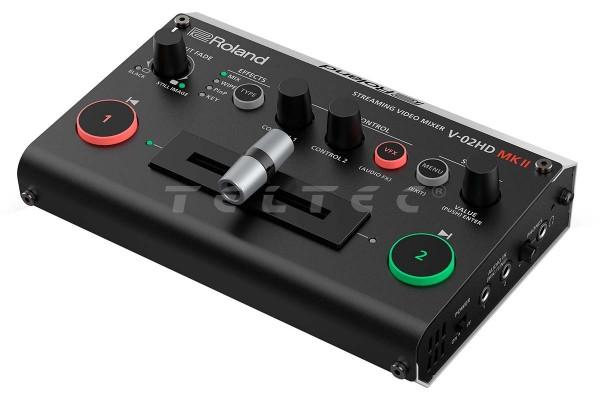

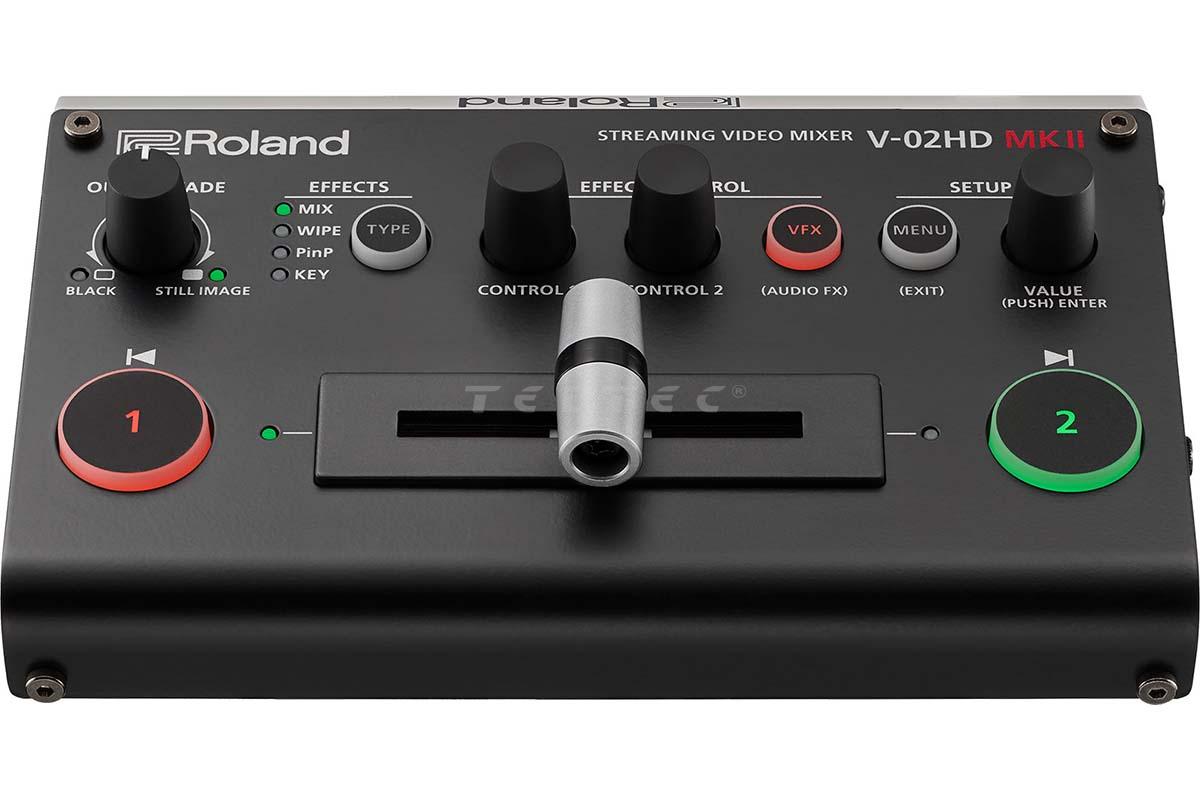

Roland V-02HDMKII Video Switcher

Video

• PROGRAM OUT: HDMI Typ A
      PREVIEW OUT: HDMI Typ A
      * HDCP-unterstützt
      * Multiformat-Unterstützung
•     USB STREAM: USB Typ-C (TM)

• 480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
• 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
• 1080/23.98p, 1080/24p
• VGA (640 x 480/60Hz), SVGA (800 x 600/60Hz), XGA (1024 x 768/60Hz)
• WXGA (1280 x 800/60Hz), SXGA (1280 x 1024/60Hz)
• FWXGA (1366 x 768/60Hz), SXGA+ (1400 x 1050/60Hz)
• UXGA (1600 x 1200/60Hz), WUXGA (1920 x 1200/60Hz)
      * Die Bildwiederholfrequenz ist der Maximalwert der jeweiligen Auflösung.
      * Entspricht CEA-861-E, VESA DMT Version 1.0 Revision 11.
      * 1920 x 1200/60 Hz: Reduzierte Austastung
      * Das Zeilensprung-Eingangssignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt.
      *1 FRAME RATE = 59,94 Hz
      *2 Bildwiederholfrequenz = 50 Hz

• PROGRAMMAUSGANG, VORSCHAUAUSGANG:
      480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/29.97p *1
      576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
      SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
      WXGA (1280 x 800/60 Hz), FWXGA (1366 x 768/60 Hz)
      SXGA (1280 x 1024/60 Hz), SXGA+ (1400 x 1050/60 Hz)
      UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
      HD (1280 x 720/60 Hz), FHD (1920 x 1080/60 Hz)
      * Entspricht der VESA DMT Version 1.0 Revision 11.
      * Die Ausgangs-Bildwiederholfrequenz von 800 x 600 bis 1400 x 1050 beträgt 75 Hz, wenn die Bildwiederholfrequenz des Geräts auf 50 Hz eingestellt ist.
      * 1920 x 1200/60 Hz: Reduzierte Austastung
      *1 BILDFREQUENZ = 59,94 Hz
      *2 BILDFREQUENZ = 50 Hz
• USB STREAM:
      1080/60p, 720/60p, 640 x 480/60p *1
      1080/59.94p, 720/59.94p, 640 x 480/59.94p *2
      1080/29.97p, 720/29.97p, 640 x 480/29.97p *3
      1080/50p, 720/50p, 640 x 480/50p *4
      1080/25p, 720/25p､640 x 480/25p *5
      *Unkomprimiertes Format (YUY2) und komprimiertes Format (Motion JPEG) werden unterstützt.
      *1 Bildwiederholfrequenz (USB OUT) = 60 Hz
      *2 Bildwiederholfrequenz (USB OUT) = 59,94 Hz
      *3 Bildwiederholfrequenz (USB OUT) = 29,97 Hz
      *4 BILDFREQUENZ(USB OUT) = 50 Hz
      *5 BILDFREQUENZ(USB OUT) = 25 Hz

• Übergänge: CUT, MIX (DISSOLVE), WIPE (9 Typen)
• Komposition: PinP (RECHTECK, KREIS, DIAMANT), KEY (Luminanz-Key, Chroma-Key)
• Visuelle Effekte (14 Typen): MOSAIK, WELLE, RGB ERSETZEN, FARBPASS, NEGATIV, EINFÄRBEN, POSTERISIEREN, SILHOUETTE, PRÄGEN, KANTEN FINDEN, EINFARBIG, FARBTONVERSATZ, SÄTTIGUNGSVERSATZ, WERTVERSATZ
• Andere: Horizontal spiegeln, vertikal spiegeln, Standbildaufnahme, Standbildwiedergabe, Ausgabeüberblendung (Audio, Video: WEISS oder SCHWARZ), Testmusterausgabe

Audio

Analog:

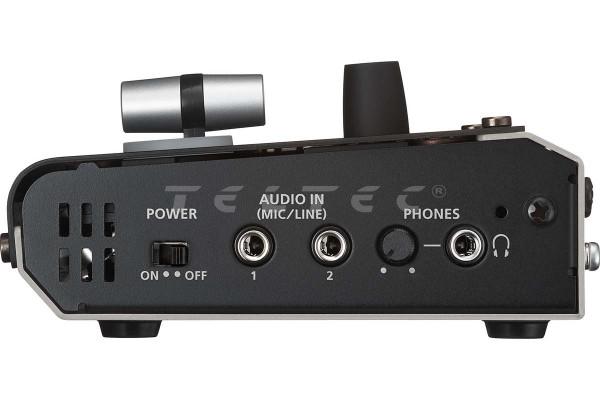

• AUDIO IN 1--2: Stereo-Miniatur Typ x 2, Plug-in Power unterstützt

Digital:

• USB STREAM: USB Typ-C (™)
• EINGANG 1--2: HDMI Typ A x 2

Analog:

• PHONES: Stereo-Miniaturtyp

Digital:

• USB STREAM: USB Typ-C (TM)

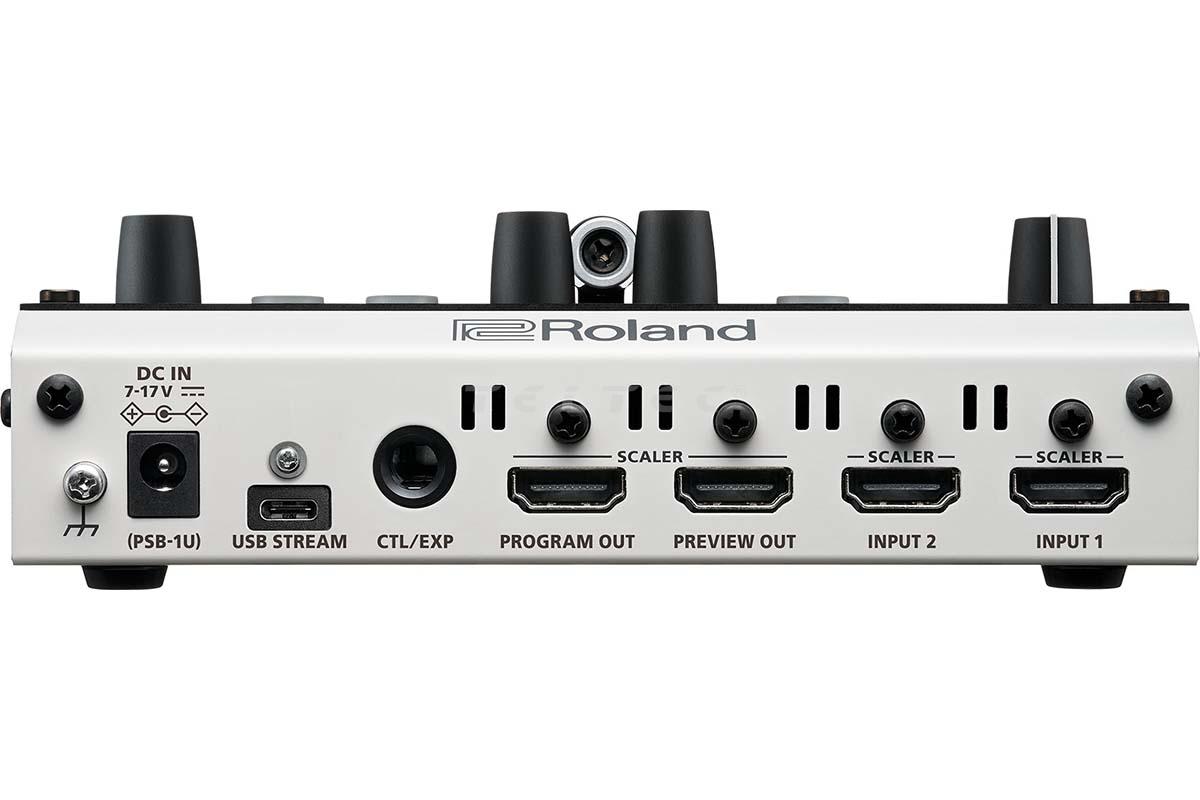

• PROGRAM OUT: HDMI Typ A
• PREVIEW OUT: HDMI Typ A

Andere

• USB STREAM: USB Typ-C (TM) (zur Datensicherung vom PC, zur Fernsteuerung von PC und iPad)
• CTL/EXP: 1/4-Zoll-TRS-Klinkenbuchse (für die Fernsteuerung über Fußschalter und Expression-Pedal)

• Preset-Speicher (8 Typen)
• Bedienfeld-Sperrfunktion
• EDID-Emulator
• Automatisches Umschalten
• Automatische Eingangserkennung

• Fußschalter: BOSS FS-5U, FS-6, FS-7
• Expression-Pedal: EV-5, BOSS FV-500L, FV-500H
