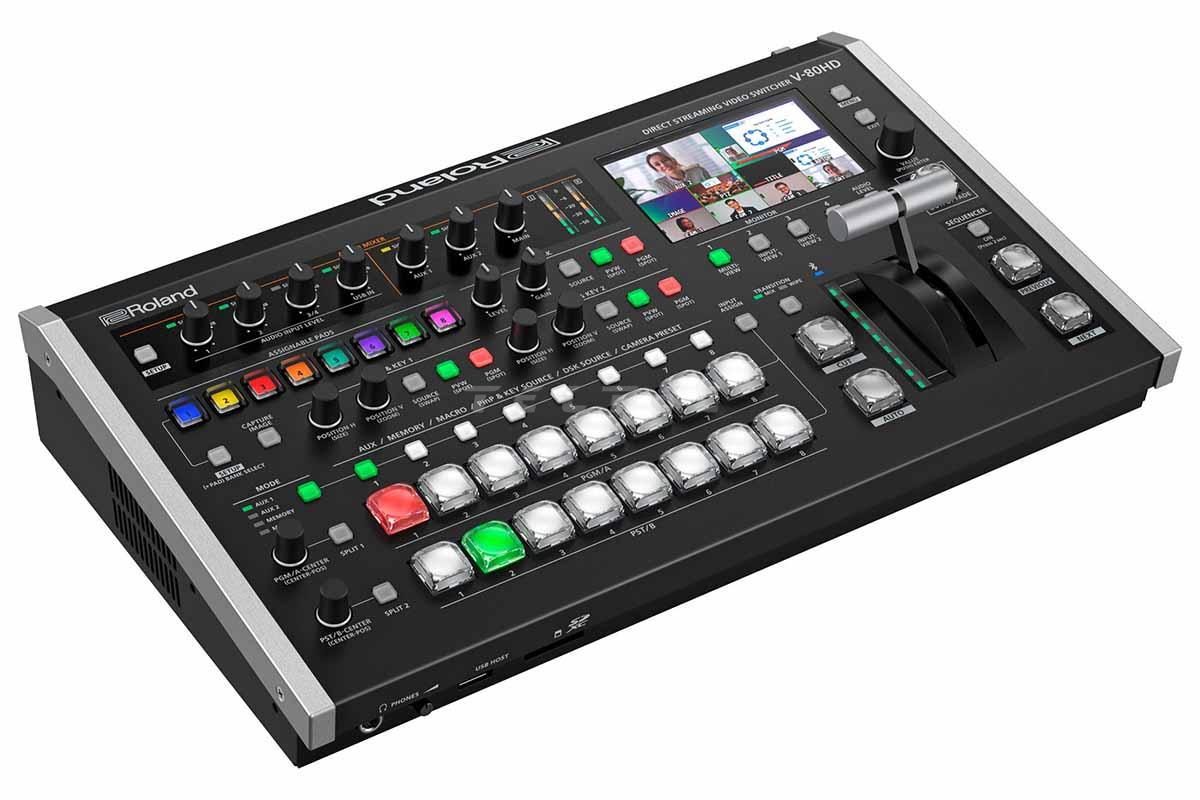

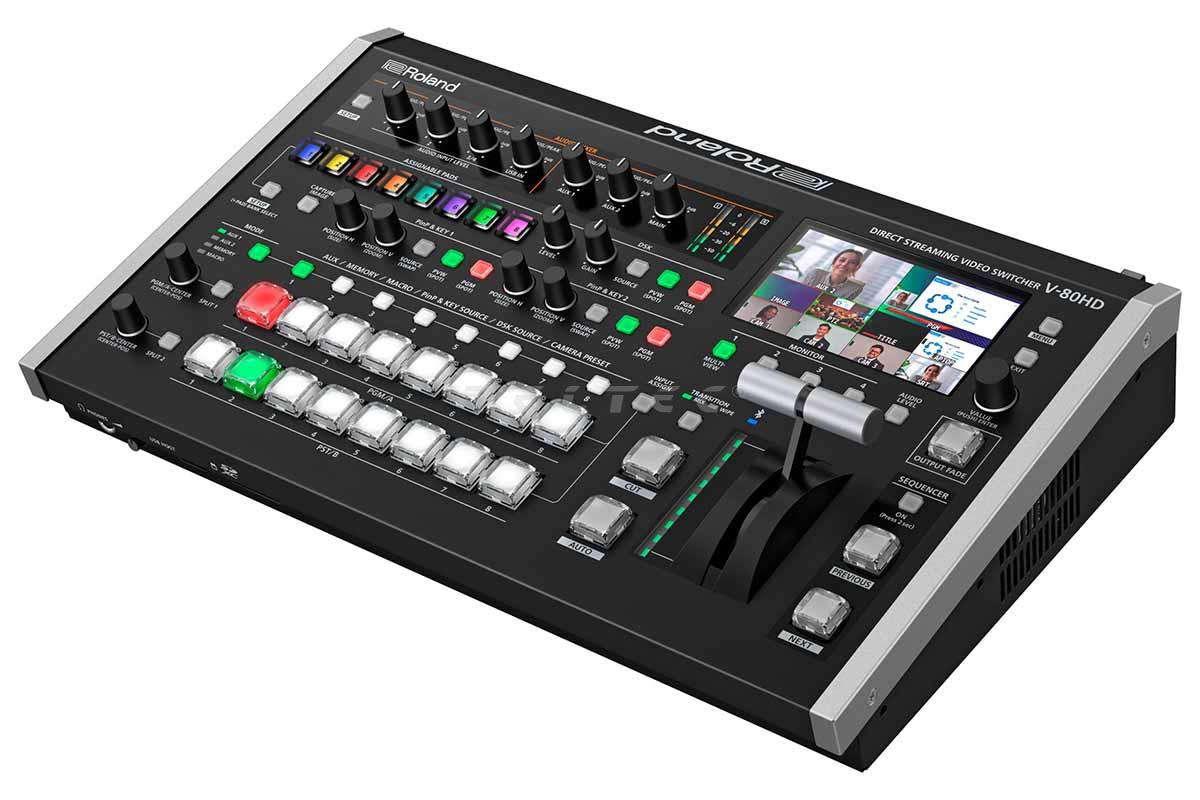

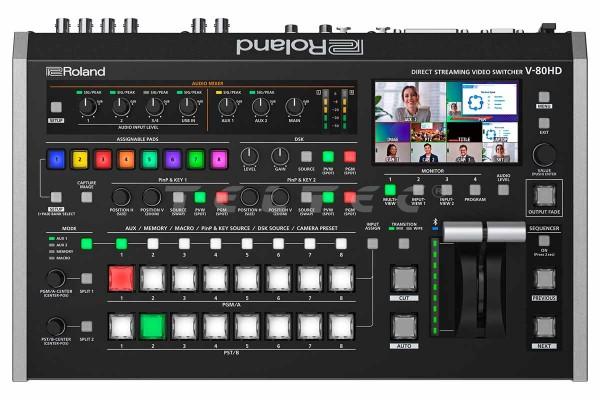

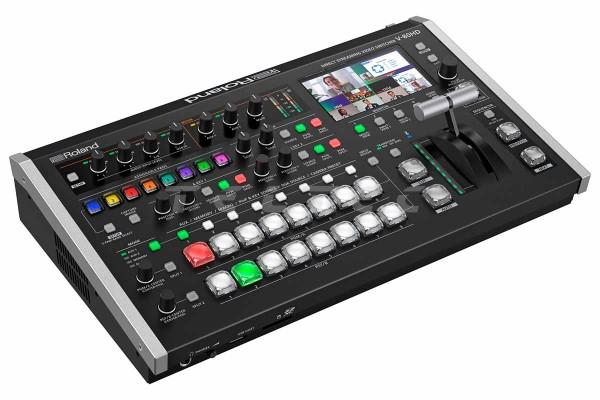

Roland V-80HD

Video

Videoverarbeitung

4:2:2 (Y/Pb/Pr), 8 Bit

Anzahl der Videokanäle

8 Kanäle

Video-Eingangsformate

HDMI IN 1--4
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
2160/59.94p, 2160/60p, 2160/29.97p, 2160/30p *1, *3
2160/50p, 2160/25p *2, *3
2160/23.98p, 2160/24p *3
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* Die Bildwiederholfrequenz ist der Maximalwert der jeweiligen Auflösung.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* Das eingehende Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt
* Die Eingangsbildwiederholfrequenz von SVGA (800 x 600)-SXGA+ (1400 x 1050) beträgt 75 Hz, wenn die Bildwiederholfrequenz des Geräts auf 50 Hz eingestellt ist.
* HDMI IN 1 unterstützt Roland FILL+KEY signal
*1 Frame Rate = 59.94 Hz, 60 Hz
*2 Frame Rate = 50 Hz
*3 Only for HDMI IN 3, 4

SDI IN 1--4
720/59.94p *1, *3
720/50p *1, *4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* Das eingehende interlaced Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt.
*1 System Format = 720p
*2 System Format = 1080i or 1080p
*3 Frame Rate = 29.97 Hz, 30 Hz, 59.94 Hz, 60 Hz
*4 Frame Rate = 25 Hz, 50 Hz

Video-Ausgangsformate

HDMI OUT 1--3, SDI OUT 1--2:
720/59.94p *1, *4
720/60p *1, *5
720/50p *1, *8
1080/59.94i *2, *4
1080/60i *2, *5
1080/50i *2, *8
1080/59.94p *3, *4
1080/60p *3, *5
1080/29.97p *3, *6
1080/30p *3, *7
1080/50p *3, *8
1080/25p *3, *9
1080/23.98p *3, *10
1080/24p *3, *11
*1 System Format = 720p
*2 System Format = 1080i
*3 System Format = 1080p
*4 Frame Rate = 59.94 Hz
*5 Frame Rate = 60 Hz
*6 Frame Rate = 29.97 Hz
*7 Frame Rate = 30 Hz
*8 Frame Rate = 50 Hz
*9 Frame Rate = 25 Hz
*10 Frame Rate = 23.98 Hz
*11 Frame Rate = 24 Hz

USB STREAM:
1080/59.94p, 720/59.94p, 640 x 480/59.94p *1
1080/60p, 720/60p, 640 x 480/60p *2
1080/29.97p, 720/29.97p, 640 x 480/29.97p *3
1080/30p, 720/30p, 640 x 480/30p *4
1080/50p, 720/50p, 640 x 480/50p *5
1080/25p, 720/25p､640 x 480/25p *6
1080/23.98p, 720/23.98p､640 x 480/23.98p *7
1080/24p, 720/24p､640 x 480/24p *8
* Uncompressed format (YUY2) and Compressed format (Motion JPEG) supported.
*1 Frame Rate(USB Out) = 59.94 Hz
*2 Frame Rate(USB Out) = 60 Hz
*3 Frame Rate(USB Out) = 29.97 Hz
*4 Frame Rate(USB Out) = 30 Hz
*5 Frame Rate(USB Out) = 50 Hz
*6 Frame Rate(USB Out) = 25 Hz
*7 Frame Rate(USB Out) = 23.98 Hz
*8 Frame Rate(USB Out) = 24 Hz

DIRECT STREAM:
720/59.94p *1, *3
720/60p *1, *4
720/29.97p *1, *5
720/30p *1, *6
720/50p *1, *7
720/25p *1, *8
1080/59.94p *2, *3
1080/60p *2, *4
1080/29.97p *2, *5
1080/30p *2, *6
1080/50p *2, *7
1080/25p *2, *8
1080/23.98p *2, *9
1080/24p *2, *10
*1 System Format = 720p
*2 System Format = 1080p
*3 Frame Rate (Stream&Record) = 59.94 Hz
*4 Frame Rate (Stream&Record) = 60 Hz
*5 Frame Rate (Stream&Record) = 29.97 Hz
*6 Frame Rate (Stream&Record) = 30 Hz
*7 Frame Rate (Stream&Record) = 50 Hz
*8 Frame Rate (Stream&Record) = 25 Hz
*9 Frame Rate (Stream&Record) = 23.98 Hz
*10 Frame Rate (Stream&Record) = 24 Hz

Streaming- und Aufnahmeformate

Audio-Video

Protokolle: RTMP, RTMPS, SRT (Anrufer, Zuhörer)

Container: FLV (RTMP, RTMPS), MPEG2-TS (SRT)

Aufnahme Dateiformat: MP4

Codec:

H.264, Ziel-Bitrate bis zu 20.000 kbps

AAC-LC, 16 Bit, 48 kHz, Stereo, Ziel-Bitrate bis zu 384 kbps

* Wenn das Format von Stream & Record oder Video Player/SRT In 1080/30p überschreitet, können die Funktionen Stream & Record und Video Player/SRT In nicht gleichzeitig verwendet werden.

* Wenn die Summe der Bitrate für Stream & Record und Video Player/SRT In 20.000 kbps überschreitet, können die Funktionen Stream & Record und Video Player/SRT In nicht gleichzeitig verwendet werden.

Audio

Aufnahme Dateiformat: WAV

Codec:

Linear PCM, 16 Bit, 48 kHz, Stereo

Video Player

Video-Player

Dateiformat: MP4

Codec:

H.264, durchschnittliche Bitrate von 20.000 kbps oder weniger, bis zu 1080/60p

AAC-LC, 16 Bit, 48 kHz, Stereo

SRT-Eingang

Protokoll: SRT (Anrufer, Hörer)

Container: MPEG2-TS

Codec:

H.264, durchschnittliche Bitrate von 20.000 kbps oder weniger, bis zu 1080/60p

AAC-LC, 16 Bit, 48 kHz, Stereo

* Wenn das Format von Stream & Record oder Video Player/SRT In 1080/30p überschreitet, können die Funktionen Stream & Record und Video Player/SRT In nicht gleichzeitig verwendet werden.

* Wenn die Summe der Bitrate für Stream & Record und Video Player/SRT In 20.000 kbps überschreitet, können die Funktionen Stream & Record und Video Player/SRT In nicht gleichzeitig verwendet werden.

Still Image

• Bitmap-Datei (.bmp) Bis zu 1920 x 1080 Pixel, 24-Bit-Farbe, unkomprimiert.
• PNG-Datei (.png) Bis zu 1920 x 1080 Pixel, 24-Bit-Farbe
• JPEG-Datei (.jpg, .jpeg) Bis zu 1920 x 1080 Pixel, 24-Bit-Farbe

* Es können bis zu 32 Dateien im internen Speicher gespeichert werden.

* Kann auf SD-Karte und USB-Flash-Laufwerk exportiert werden.

* PNG-Alphakanal wird unterstützt.

Video-Effekte

• Übergänge: Cut, Mix (Dissolve/FAM/NAM), WIPE (8 Typen), SPLIT (2 Typen)
• Komposition: PinP x 2 (Quadrat, Kreis, Diamant), Keyer x 2 (Luminanz-Key, Chroma-Key), DSK (Luminanz-Key, Chroma-Key, Alpha-Key, externer Key), Roland FILL+KEY-Modus
• Andere: Multi-View (3 Typen), Horizontal spiegeln, Vertikal spiegeln, Standbildaufnahme, Standbildwiedergabe, Ausgabeüberblendung (Audio, Video: Weiß oder Schwarz), Testbildausgabe, Stream Delay

Audio

Audio-Verarbeitung

Abtastrate: 24 Bit, 48 kHz

Anzahl der Audiokanäle

28 Kanäle

Audio-Formate

• USB STREAM (Eingang/Ausgang): Linear PCM, 16 Bit, 48 kHz, 2 Kanäle
• Bluetooth (Eingang): Linear PCM, 16 Bits, 48 kHz, 2 Kanäle
• HDMI-EINGANG: Lineare PCM, 24 Bits, 48 kHz, 2 Kanäle
• HDMI OUT: Lineare PCM, 24 Bits, 48 kHz, 8 Kanäle
• SDI-EINGANG: Lineare PCM, 24 Bits, 48 kHz, 2 Kanäle (entspricht SMPTE 299M)
• SDI OUT: Lineare PCM, 24 Bits, 48 kHz, 8 Kanäle (entspricht SMPTE 299M)

Audio Player

Dateiformat: WAV (Linear PCM, 16 Bit, 48 kHz/44.1 kHz, Stereo)

* Es können bis zu 64 Spuren im internen Speicher abgelegt werden.

Audio-Effekte

• Kanal-Effekte: Hochpassfilter, Echounterdrückung, Anti-Feedback, Noise Gate, De-Esser, Kompressor, 4-Band-Equalizer, Stimmwechsler, Delay, Auto-Mixing
• Master-Effekte: Hall, 4-Band-Equalizer, Kompressor/Limiter, automatische Lautstärkeregelung, adaptive Rauschunterdrückung, Absenkung der tiefen Frequenzen, 15-Band-GEQ, Delay
• Andere: Output Fade, Testton-Ausgang

Allgemein

Aufnahmemedien

SDHC/SDXC-Karte (im Handel erhältlich) USB-Flash-Laufwerk (im Handel erhältlich) * Für die Videoaufnahme ist eine SDXC-Karte erforderlich.

Andere Funktionen

• Szenenspeicher (32 Typen)
• Makrosteuerung (100 Typen)
• Sequencer-Steuerung (1.000 Schritte)
• Bedienfeld-Sperrfunktion
• EDID-Emulator
• Automatisches Umschalten
• Automatische Eingangserkennung
• Smart Tally
• Kamera-Fernsteuerung (bis zu 8 Geräte)
• Externe Aufnahmesteuerung
• Menüsprache (Englisch, Japanisch, Vereinfachtes Chinesisch)

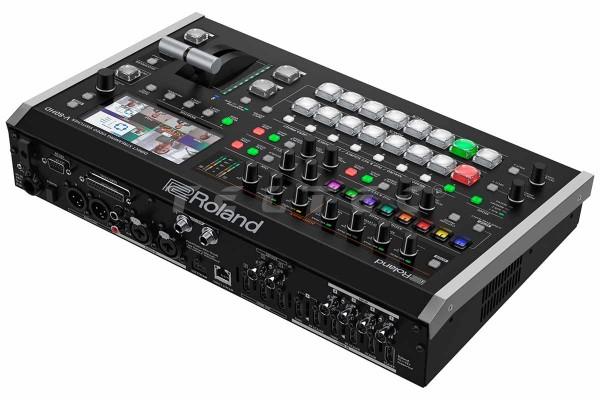

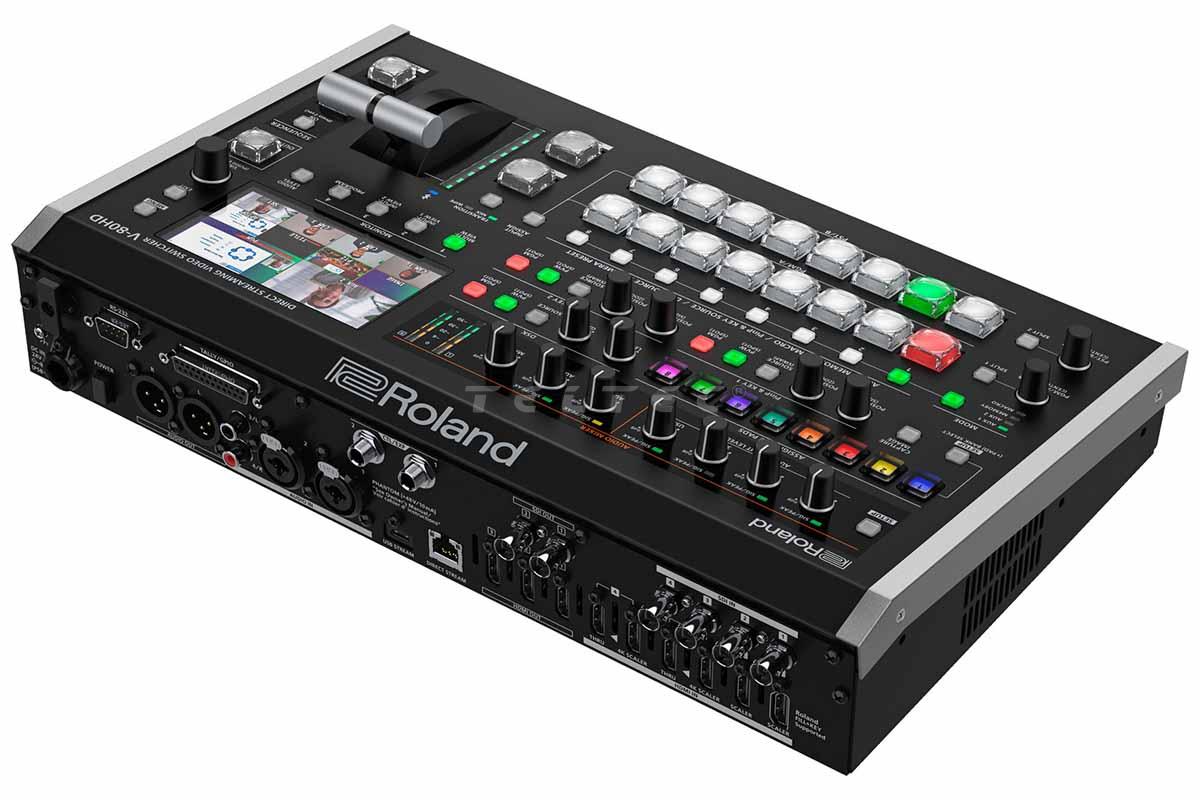

Anschlüsse

Video-Eingangsanschlüsse

• HDMI IN 1--4: HDMI Typ A x 4 * HDCP-unterstützt * Multiformat-unterstützt
• SDI IN 1--4: BNC Typ x 4 * Konform mit SMPTE 424M (SMPTE 425M-AB), 292M

Video-Ausgangsanschlüsse

• HDMI OUT 1--3: HDMI Typ A x 3 * HDCP-unterstützt
• HDMI IN 3--4 THRU: HDMI Typ A x 2 * HDCP-unterstützt
• SDI OUT 1--3: BNC Typ x 2 * Konform mit SMPTE 424M (SMPTE 425M-AB), 292M -USB STREAM: USB Typ-C (R)

Audio-Eingangsanschlüsse

Analog:

AUDIO IN 1--2: Combo-Typ (XLR, 1/4-Zoll-TRS-Klinke), Phantomspeisung DC 48 V (unbelastet maximal), 10 mA (maximale Belastung)

AUDIO IN 3/L, 4/R: RCA-Phono-Anschluss

Digital:

USB STREAM: USB Typ-C (R)

Bluetooth

HDMI IN 1--4: HDMI Typ A x 4

SDI IN 1--4: BNC-Typ x 4

Audio-Ausgangsanschlüsse

Analog:

AUDIO OUT 1--2: XLR-Typ

PHONES: Stereo 1/4-Zoll-Klinkenstecker

Digital:

USB STREAM: USB Typ-C (R)

Bluetooth

HDMI OUT 1--3: HDMI Typ A x 3

HDMI IN 3--4 THRU: HDMI Typ A x 2

SDI OUT 1--2: BNC-Typ x 2

Andere Anschlüsse

• USB HOST: USB A-Typ (für USB-Flash-Laufwerk, für Fernsteuerung über USB-Ziffernblock)
• USB STREAM: USB Typ-C (R) (für die Fernsteuerung vom PC und iPad, Graphics Presenter)
• Bluetooth: für die Fernsteuerung vom iPad
• CTL/EXP 1, 2: 1/4-Zoll-TRS-Klinkenstecker (für die Fernsteuerung über Fußschalter und Expression-Pedal)
• TALLY/GPIO: DB-25-Typ (weiblich) (Tally/GPO: 16, GPI: 8)
• RS-232: DB-9 Typ (männlich) (für Fernsteuerung)
• DIRECT STREAM: RJ45, 1000BASE-T (für Live-Streaming, SRT In/Out und Fernsteuerung)

Audio-Eingangs-/Ausgangsmerkmale

Eingangspegel

• AUDIO IN 1, 2: -64--+4 dBu (Maximum: +24 dBu)
• AUDIO IN 3/L, 4/R: -10 dBu (Maximum: +10 dBu)

Eingangsimpedanz

• AUDIO IN 1, 2: 8,4 kOhm
• AUDIO IN 3/L, 4/R: 10 kOhm

Ausgangspegel

• AUDIO OUT 1, 2: +4 dBu (Maximum: +24 dBu)
• PHONES: 92 mW + 92 mW (32 Ohm)

Ausgangsimpedanz

• AUDIO OUT 1, 2: 600 Ohm
• PHONES: 33 Ohm

Andere

Bluetooth

• Version 5.0
• Profil-Unterstützung: A2DP (Audio), GATT (MIDI über Bluetooth Low Energy)
• Codec: SBC (Unterstützung des Inhaltsschutzes der SCMS-T Methode)

Display

4.3 Zoll TFT Farb-LCD: 480 x 272 Punkte

Stromversorgung

Wechselstromadapter

Stromabnahme

2.1 A

Stromverbrauch

51 W

Betriebstemperatur

+0 bis +40 Grad Celsius

Abmessungen

396 (W) x 254 (D) x 103 (H) mm

Gewicht (ohne Netzadapter)

3.5 kg
