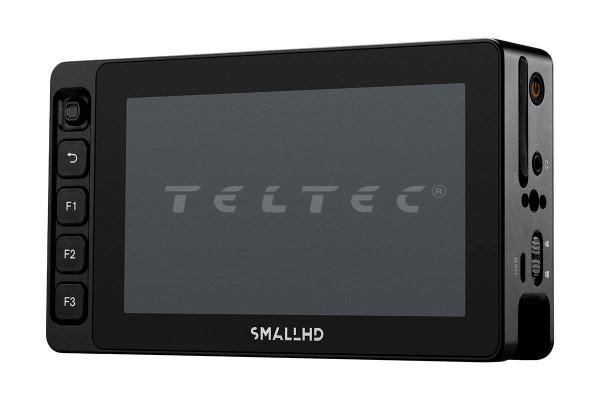

smallHD ULTRA 5
5" FullHD Videomonitor der Smart 5 Serie, 3000 nits, HDMI / SDI
Der smallHD Ultra 5 ist ein 5" FullHD Videomonitor. Mit einer Hellingkeit von 3000 nits ist er hervorragend gerüstet für den Einsatz bei Tageslicht. Der 5-Zoll-Monitor verfügt über

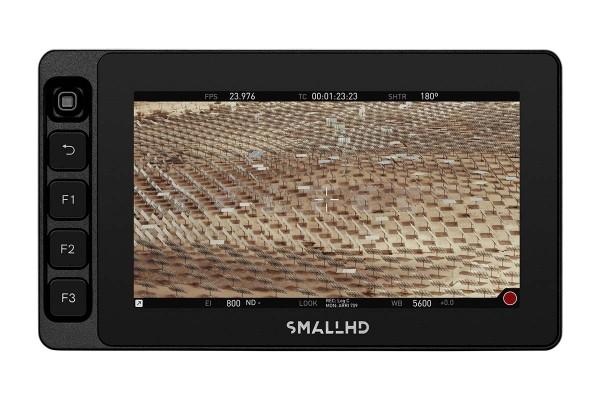

benutzerdefinierten Funktionstasten und ist äußerst anpassungsfähig. Der Touchscreen wird zur Schaltzentrale für die Kamera. Die Software von smallHD ermöglicht den Zugriff auf die Kamera - wie um Beispiel für Aufnahme starten/stoppen, FPS, Verschlusszeit, ISO, Farbtemperatur/Weißabgleich oder die Clip-Wiedergabe. Die Smart 5 Serie wurde aufgrund der großen Nachfrage nach kleineren Touchscreen-Monitoren mit der gleichbleibender Qualität und Funktionalität wie die Smart 7 und Ultrabright Serie von SmallHD entwickelt. Die Größe des Displays wurde reduziert und gleichzeitig die Gesamtfunktionen erhöht. Dies sind die ersten smallHD 5-Zoll-Monitore, die es den Anwendern ermöglichen, auf die optionalen Lizenzen für die Kamerasteuerung von ARRI, RED® und Sony zurückzugreifen.
Hauptmerkmale

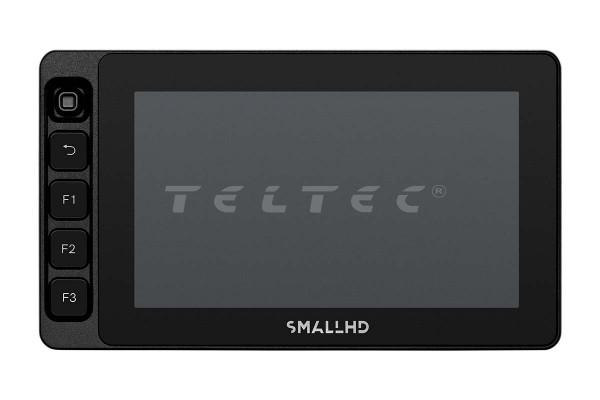

- 5" Touchscreen Monitor

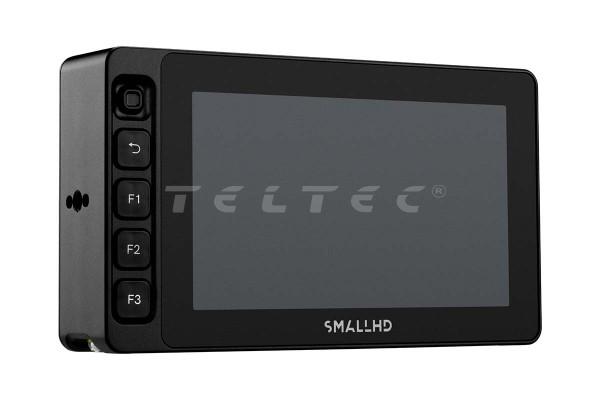

- physischen Tasten auf der Vorderseite
- 3000nits Helligkeit
- Multi-Touch-Oberflächen
- DCI P3-Farbraum
- 3G-SDI (I/O)
- HDMI 2.0
- eloxiertes Aluminium
- schnelle und wiederholbare Einstellungen
- volle Kontrolle
- Anzeigetools
- verriegelbarer Stromeingang
- 2pin-DC (steckkompatibel zu LEMO)
Lieferumfang
- 1x smallHD Ultra 5 FullHD Videomonitor mit 3000 nits, HDMI/SDI
- 1x D-Tap auf 2-Pin-Stromkabel (90 cm)
Garantie
- 1 Jahr Herstellergarantie
(Pixelfehler fallen erst ab drei toten Pixeln unter die smallHD Garantie)
Es ist Möglich, dass der Monitor im Rahmen der Qualitätskontrolle des Herstellers bis zu 125 (3000 Minuten – 7500 Minuten) Betriebsstunden aufweist und stellt somit keinen Mangel dar.
Technische Daten
Anzeige |
|
Display | 5-inch LCD |
Panel-Typ | berührungssensitiver Bildschirm |
Auflösung | 1920 x 1080 |
Seitenverhältnis | 16:9 |
Maximale Helligkeit | 3000nits |
Art der Hintergrundbeleuchtung | kantenbeleuchtet |
Eingangssignal |
|
3G-SDI-Eingangstypen | YCC 4:2:2 bei 10 Bit: 1080p60, 1080p59,94, 1080p50, 1080i120, 1080i119,88, 1080i100 |
HD-SDI-Eingangstypen | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59 .94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98 |
SD-SDI-Eingangstypen | YCC 4:2:2 bei 10 Bit: 480i59.94, 576i50 |
HDMI-Eingangstypen | YCC 4:2:2 @ 12 Bit, 8 Bit Farbe in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1.19.1 , 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 bei 12 Bit, 8/10/12/16 Bit Farbe in RGB & YCC 4:4:4 1080p60, 1080p59. 94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239 .76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50 |
Audioeingangstypen | HDMI & SDI – Überwachung über Lautsprecher in der Frontblende oder über Kopfhörerbuchse – Messung von bis zu 8 Kanälen |
Ausgangssignal |
|
3G-SDI-Ausgangstypen | YCC 4:2:2 bei 10 Bit: 1080p60, 1080p59,94, 1080p50, 1080i120, 1080i119,88, 1080i100 |
HD-SDI-Ausgangstypen | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59 .94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98 |
SD-SDI-Ausgangstypen | YCC 4:2:2 bei 10 Bit: 480i59.94, 576i50 |
HDMI-Ausgangstypen | YCC 4:2:2 @ 12 Bit, 8 Bit Farbe in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1.19.1 , 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 bei 12 Bit, 8/10/12/16 Bit Farbe in RGB & YCC 4:4:4: 1080p60, 1080p5 .94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50 |
Audioausgabetypen | HDMI & SDI - Eingehender Audiostream wird über eine HDMI- oder SDI-Verbindung nach unten gesendet |

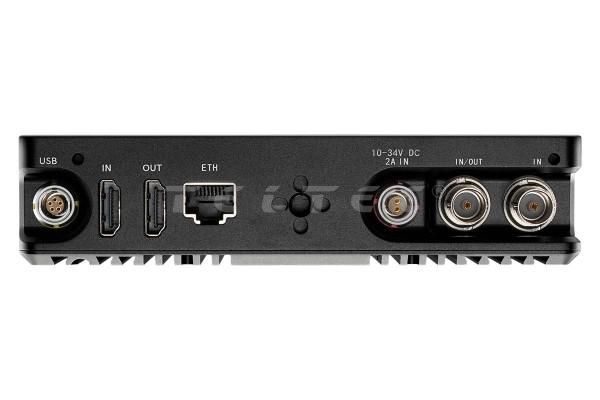

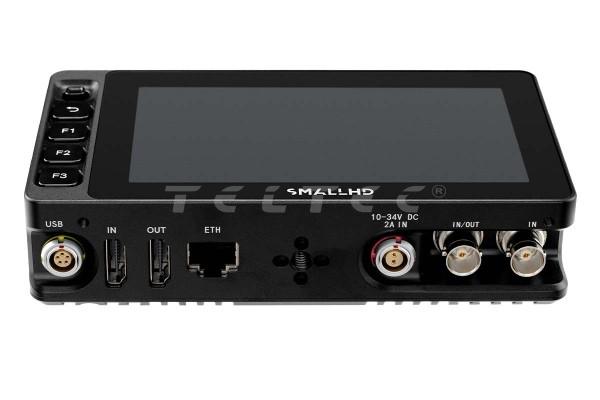

Steckertyp |
|
SDI | 1x 3G-SDI (Eingang), 1x 3G-SDI (Eingang/Ausgang) |
HDMI | 1x HDMI 2.0 (4Kp30) [Ein], 1x HDMI 2.0 (4Kp30) [Aus] |
Audio | 1x 3,5-mm-Stereo-Kopfhörerbuchse |
Daten-E/A | |
Steckertyp | 1x RJ45-Ethernet |

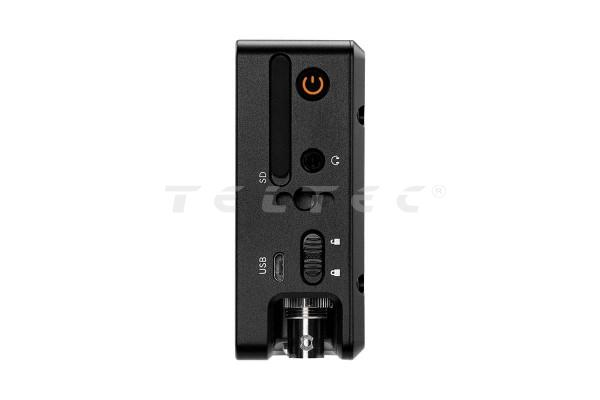

Speichermedium | 1x SD-Kartensteckplatz |
USB | 1x Micro-USB 1x Sperr-USB |
Stromversorgung |
|
Eingang | 2-poliger Verriegelungsstromeingang (10–34 V DC, 2,1 A) |
Software |
|
Pixel Zoom | Ja |
Focus Assist | Ja |
Peaking | Ja |
Falschfarben | Anpassbare Falschfarben-Overlays |
Waveform | Anpassbare 4K-Wellenform mit Hervorhebung von Interessenbereichen (demnächst verfügbar) |
Benutzerdefinierte LUTS | 17pt 3D-LUT auf Ausgang/Eingang 33pt 3D-LUT auf Ausgang/Eingang |
Die smallHD-Serie umfasst LCD-, OLED- und High Bright On-Camera-Feldmonitore für HDMI- und SDI-Kameras, die für Geschwindigkeit, Genauigkeit und Langlebigkeit gebaut sind. SmallHD-Monitore sind für den Einsatz in anspruchsvollen Umgebungen konzipiert und verfügen über das intuitive PageBuilder-Betriebssystem für den Zugriff auf die vielfältige Palette an integrierten Scopes und Tools.
Teltec ist autorisiertes Service Center für alle SmallHD Produkte.
