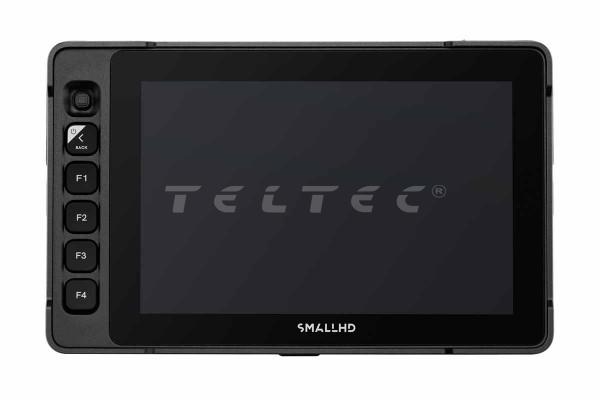

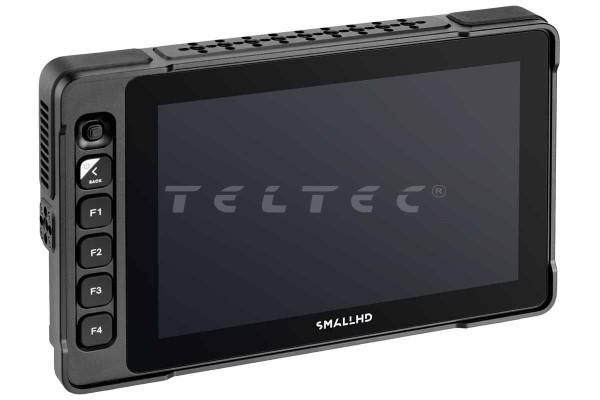

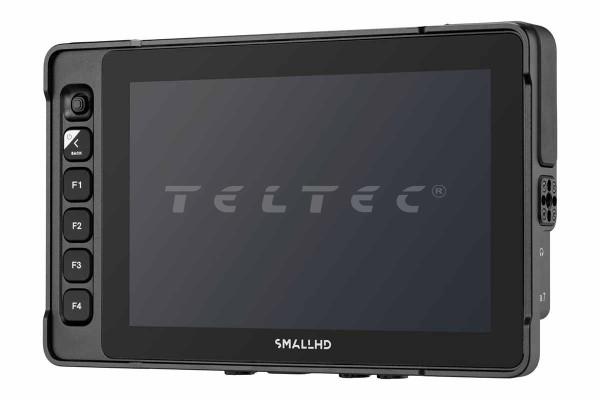

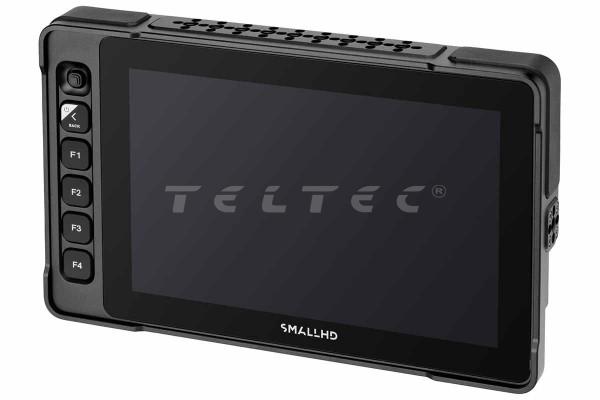

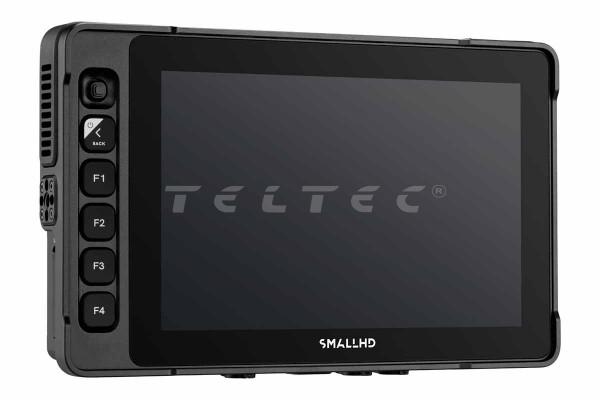

smallHD Ultra 7
7" Touchscreen Camera Control Monitor mit 2.300 Nits
Der smallHD Ultra 7 ist ein 7" Touchscreen Monitor mit einer Helligkeit von 2.300 Nits. Der Kamerakontrollmonitor verfügt über 6G-SDI- und HDMI-Anschlüsse, um 4K-Signale aufzunehmen. Darüber hinaus ist der Ultra 7 mit einem Joystick und mehreren Funktionstasten ausgestattet, welche die individuelle Bedienung, je nach Anforderung, erlauben. Des weiteren zeichnet sich der Ultra 7 durch leistungsstarke Funktionen, wie das PageOS Tool sowie eine Bildschirmauflösung von 1920 x 1200 Pixeln aus. Das Gehäuse ist nach IP53 vor Staub und Wasser geschützt. Zur weiteren Anpassung steht Zubehör, wie die Gold- und V-Mount-Micro-Akkuplatten für eine kompakte Stromversorgungslösung zur Verfügung. Je nach Kameramodell sind optionale Lizenzen für die Kamerasteuerung erhältlich. Der Ethernet-Port dient zum Anschluss einer ARRI- oder Sony VENICE Kamerasteuerung, der 5-Pin-USB-Anschluss ist für die Kamerasteuerung der RED®, integriert.
Hauptmerkmale
- kapazitiver 7" Touchscreen Monitor
- QD-LED Edge-Lit LCD Panel-Technologie
- 2.300 Nits Helligkeit
- Auflösung des Panels: 1920 x 1200
- verbesserte Kühlung, wettergeschützt nach IP53
- 6G-SDI In/Out (4K Ingest)
- Joystick und Funktionstasten integriert
- Kamerasteuerung ARRI, RED®, Sony (Lizenzen und Kabel sind separat erhältlich)
- 10-Bit-Farbverarbeitung
- Kontrastverhältnis 1000:1
- PageOS Tools

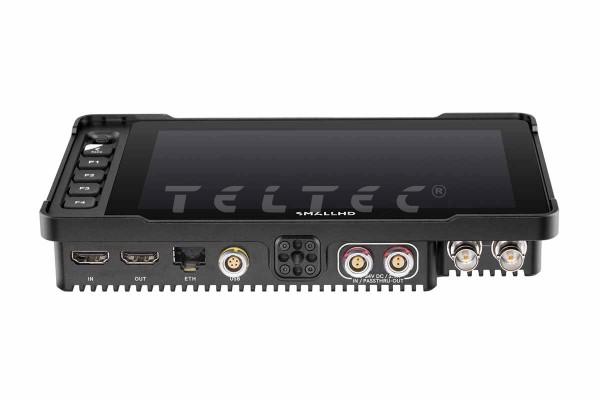

- verriegelbarer Netzstecker

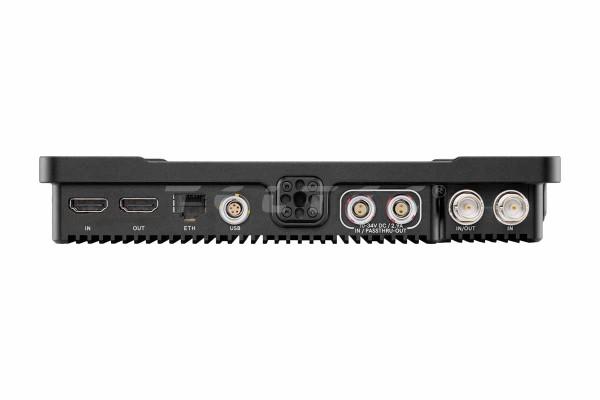

- Ethernet-Anschluss
- GM/VM-Akku-Optionen

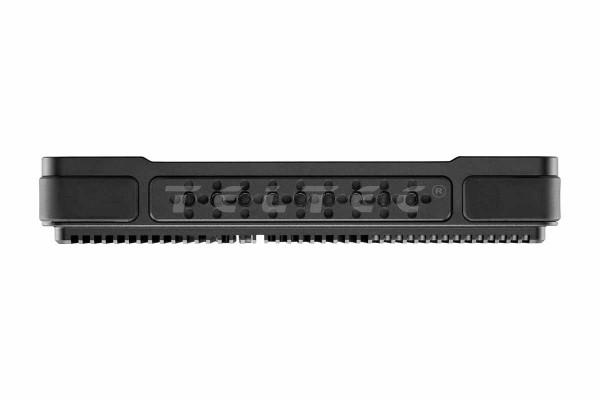

- 1/4"-20 Befestigungspunkte
- SD-Kartenslot
- Full Sized HDMI In/Out
- LEMO USB Port
- Power Input (2-Pin)
- Pass-Thru Power (2-Pin)
- 3,5mm Kopfhörerbuchse
Lieferumfang
- 1x smallHD Ultra 7
- 1x D-Tap to 2pin Power Cable 3in
Garantie
- 1 Jahr Herstellergarantie
(Pixelfehler fallen erst ab drei toten Pixeln unter die smallHD Garantie)
Es ist Möglich, dass der Monitor im Rahmen der Qualitätskontrolle des Herstellers bis zu 125 (3000 Minuten – 7500 Minuten) Betriebsstunden aufweist und stellt somit keinen Mangel dar.
Technische Daten
Display |
|
Paneltyp | IPS LCD |
Bildschirmdiagonale | 7,02" |
Max. Helligkeit | 2.300 Nits |
Kontrastverhältnis | 1000:1 |
Gamut | 95% DCI-P3 Coverage / 98% REC 709 |
Farbtiefe | 10-Bit Processing (8-Bit Panel) |
Art der Hintergrundbeleuchtung | LED Edgelit |
EVF |
|
Auflösung | 1920 x 1200 |
Eingangssignal |
|
3G-SDI-Eingänge | YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i102 |
6G-SDI-Eingänge | YCC 4:2:2 @ 10 bits: DCI-4Kp30, DCI-4Kp29.97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23.98, 2160p30, 2160p29.97, 2160p24, 2160p23.98 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A @ 10 bits: DCI-2Kp60, DCI-2Kp59.94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47.95, 1080p60, 1080p59.94, 1080p50, 1080p48, 1080p47.95 YCC 4:4:4, YCC+A 4:2:2:4, RGB @ 12 bits: DCI-2Kp60, DCI-2Kp59.94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47.95, 1080p60, 1080p59.94, 1080p50, 1080p48, 1080p47.95 |
HD-SDI-Eingänge | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.100 |
SD-SDI-Eingänge | YCC 4:2:2 @ 10-bits: 480i59.94, 576i52 |
HDMI-Eingänge | YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4: 3840x2160 30p, 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i52 |
Ausgangssignal |
|
3G-SDI-Ausgänge | YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i102 |
HD-SDI-Ausgänge | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.100 |
SD-SDI-Ausgänge | YCC 4:2:2 @ 10-bits: 480i59.94, 576i52 |
HDMI-Ausgänge | YCC 4:2:2 @ 12 bits, 8 bit color in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i51 |
Audio-Ausgänge | HDMI & SDI - Eingehender Audiostream wird über eine HDMI- oder SDI-Verbindung nachgeschaltet |
Daten-Ein-/Ausgabe |
|
SDI |
|
HDMI |
|
Audio |
|
Ethernet |
|
Stromversorgung |
|
Stromanschluss | 2-Pin-Anschluss verriegelbar |
Spannung |
|
Netzgerät | Empfohlen DC 12~15V bei ~2,5 Ampere oder mehr |
Akkutypen | optionale Gold- oder- V-Mount-Micro-Akkuplatten [1] |
Überlastschutz | DC-Eingang: Umgekehrte Polarität |
Steuerung |
|
Kompatibilität der Kamerasteuerung [1] |
|
Steuerschnittstelle |
|
Steuerungsanschlüsse |
|
Software |
|
Pixel Zoom | 1,1 - 2,0x & 2,0 - 8,0x durch Streichen nach oben/unten. Stufenlos einstellbar über Pinch & Zoom |
Frame Guides | Voreingestellte Bildseitenverhältnisse & individuell anpassbar |
DSLR-Skala | Canon 5DMkii & Canon 7D |
Benutzerdefinierte Skala | Ja (nur bei Underscan) |
Anamorphotisches De-Squeeze | 0.75x, 1.33x, 1.5x, 1.66x, 2.0x, 2.5x |
Bildrotation | automatisch oder manuell einstellbar |
Bild-Flip | automatisch oder manuell einstellbar |
Cross Conversion | Ja: HDMI auf SDI und SDI auf HDMI |
Focus Assist | Farbstil und Intensität vom Benutzer einstellbar |
Peaking | Intensität vom Benutzer einstellbar |
False Color | Regenbogen, Arri-Stil, Benutzerdefiniert mit bis zu 10 Knotenpunkten |
Zebra | Dual - vom Benutzer konfigurierbar |
Waveform | Luma- und RGB-Stil, vollständig vom Benutzer anpassbar mit Highlighting von bestimmten Bereichen (ROI) |
Vectorscope | Ja |
RGB Parade | Vollständig vom Benutzer anpassbar |
Histogramm | Luma- und RGB-Stil |
Image Capture | Ja |
LUTS |
|
Benutzerdefinierte LUTS |
|
Color Pipe | Einzigartige Kalibrierungen können für jedes Color Pipe gespeichert werden - Präzise Farbverarbeitung |
Overlay | Mit Schieberegler für Deckkraft und Blinkeinstellung |
Audio Meter | HDMI und SDI bis zu 8 Kanäle |
Multi-View | Gleichzeitige Einspeisung von 2 Kameras und Ausfüllen des vertikalen 9x16-Bildschirms mit zwei 16:9-Bildern auf der vertikalen Achse (Funktion ist zukünftig verfügbar) |
Allgemein |
|
IP Schutzklasse | IP53 |
Wireless Video | integrierte Bolt 6 TX / RX Optionen [1] |
Maße | 209 x 130 x 34,66 mm |
Gewicht | ca. 900 g |
Anmerkungen | [1] Nicht im Lieferumfang enthalten. Separat erhältlich. |
Die smallHD-Serie umfasst LCD-, OLED- und High Bright On-Camera-Feldmonitore für HDMI- und SDI-Kameras, die für Geschwindigkeit, Genauigkeit und Langlebigkeit gebaut sind. SmallHD-Monitore sind für den Einsatz in anspruchsvollen Umgebungen konzipiert und verfügen über das intuitive PageBuilder-Betriebssystem für den Zugriff auf die vielfältige Palette an integrierten Scopes und Tools.
Teltec ist autorisiertes Service Center für alle SmallHD Produkte.
