Tilta WLC-T07-K3 Nucleus Auto Focus Adapter M II FIZ Unit Kit (E to PL)

Tilta Nucleus Auto Focus Adapter M II FIZ Unit Kit (E to PL) ist ein Autofokus-Adapter-Kit für PL-Mount-Objektive an Sony-E-Mount-Kameras. Der enthaltene Nucleus Auto Focus Adapter nutzt die Phasendetektions-Autofokusdaten direkt vom Sensor unterstützter Sony-Kameras wie Sony FX3, FX30 und FX6 und setzt sie über das Nucleus-System in motorische Fokusbewegungen um. Manuelle PL-Cine-Objektive lassen sich so mit dem kamerainternen Autofokus betreiben, einschließlich Gesichtserkennung und Eye Tracking. Zum Kit gehören neben dem Adapter zwei Nucleus-M II Motoren, die Nucleus-M II FIZ Hand Unit mit Mounting Bracket und ein P-Tap-auf-7-Pin-Stromkabel. Tilta hat das Set für kleine, unabhängige Produktionen zusammengestellt, die Autofokus und drahtlose manuelle Motorsteuerung in einem System benötigen.

Das Wichtigste in 4 Punkten

• Autofokus für manuelle PL-Objektive: Der Adapter nutzt den Phasendetektions-AF der Sony-Kamera und steuert damit den Fokusmotor.
• Zwei Nucleus-M II Motoren: Mit dem zweiten Motor lässt sich die Blende über die elektronische Steuerung der Kamera einstellen.
• Nucleus-M II FIZ Hand Unit für die drahtlose Steuerung von bis zu vier Motoren und den Wechsel zur manuellen Motorsteuerung per MF-Taste.
• Mounting Bracket für die FIZ Hand Unit mit 1/4"-20- und 3/8"-16-Gewinden für Zubehör.

Für wen ist das Tilta Nucleus Auto Focus Adapter M II FIZ Unit Kit geeignet?

Das Kit richtet sich an kleine, unabhängige Produktionen, die mit einer Sony-E-Mount-Kamera und PL-Cine-Objektiven arbeiten und neben dem Autofokus der Kamera eine drahtlose Steuereinheit für die Objektivmotoren benötigen. Infrage kommen sowohl rehoused Vintage-Objektive als auch High-End-Cine-Objektive mit PL-Mount. Da die FIZ Hand Unit die Motoren drahtlos steuert, kann sie getrennt von der Kamera bedient werden.

Der Adapter lässt sich beispielsweise mit folgenden Kameras kombinieren:

• Sony FX30 (ILME-FX30)
• Sony FX6

Der Adapter bildet selbst den Übergang vom E-Mount der Kamera auf den PL-Mount des Objektivs. Das Objektiv wird direkt am Adapter angesetzt.

In der Praxis

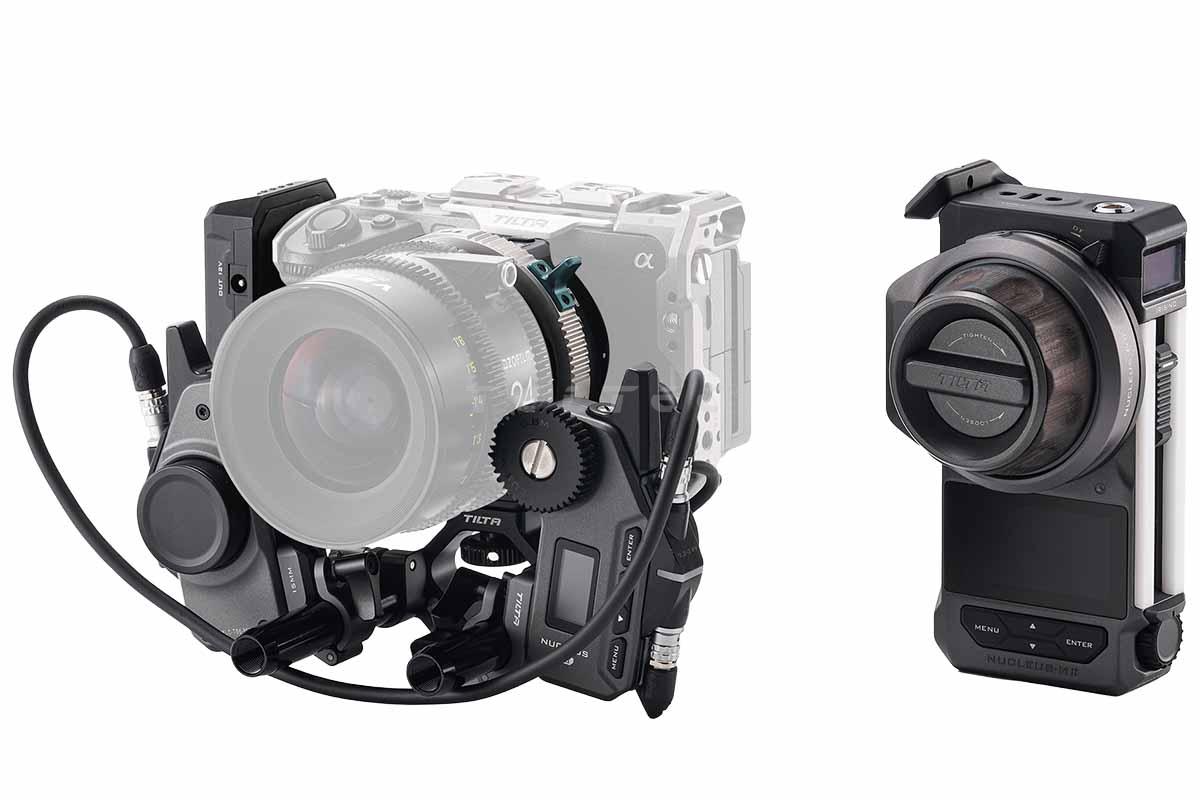

Der Adapter wird am E-Mount der Kamera montiert, das PL-Objektiv am Adapter. Für unterstützte Objektive wird das passende Objektivprofil im Menü gewählt. Nicht hinterlegte Objektive werden über die Bedienoberfläche des Adapters kalibriert und in der Bibliothek gespeichert. Die beiden Nucleus-M II Motoren greifen mit ihren 0.8-Mod-Zahnrädern in Fokus- und Blendenring und werden an 15-mm- oder 19-mm-Stangen befestigt. Ein 15-mm-Rod-Adapter und zwei 15-mm-Stangen liegen bei. Die Fokussierung übernimmt der Autofokus der Kamera, die Blende wird über die elektronische Steuerung der Kamera eingestellt.

Die FIZ Hand Unit steuert bis zu vier Motoren für Fokus, Blende, Zoom und ND. Über die MF-Taste wechselt sie zur manuellen Motorsteuerung, während der Autofokus-Adapter aktiv ist. Das Handrad ist in der Dämpfung einstellbar und lässt sich auf die bevorzugte Seite umsetzen. Objektivdaten können gespeichert und geladen werden. Je nach Kameramodell und Firmware lassen sich Einstellungen wie ISO, Weißabgleich und Verschlusszeit sowie Run/Stop per Bluetooth oder Kabel steuern. Der Mounting Bracket umschließt die FIZ Hand Unit und bietet Gewinde für Zubehör wie Monitore oder Griffe. Betrieben wird die FIZ Hand Unit mit einem NP-F550-Akku.

Hinweise

• Der Adapter ist nicht mit dem Viltrox E-Mount-auf-Z-Mount-Adapter kompatibel.
• Die manuelle Übersteuerung springt auf die aktuelle Position der FIZ Hand Unit und eignet sich nicht zur Feinkorrektur des Autofokus.

Hauptmerkmale

• Kameraanschluss: Sony E-Mount
• Objektivanschluss: PL-Mount
• Autofokus über den Phasendetektions-AF der Kamera, einschließlich Gesichtserkennung und Eye Tracking
• Integrierte Objektivprofil-Bibliothek, manuelle Kalibrierung am Adapter
• Ausgelegt für Nucleus-M II und Nucleus Nano II
• 2x Nucleus-M II Motor mit 0.8-Mod-Zahnrad, Rod-Halterungen 15 mm und 19 mm
• Blendensteuerung über die Kamera bei Betrieb mit zwei Motoren
• 7-Pin-EXT-Anschlüsse am Motor für Stromeingang und -ausgang sowie zum Durchschleifen an weitere Motoren
• Nucleus-M II FIZ Hand Unit für bis zu vier Motoren, MF-Taste für manuelle Motorsteuerung, Betrieb mit NP-F550-Akku
• Mounting Bracket für die FIZ Hand Unit mit 1/4"-20- und 3/8"-16-Gewinden

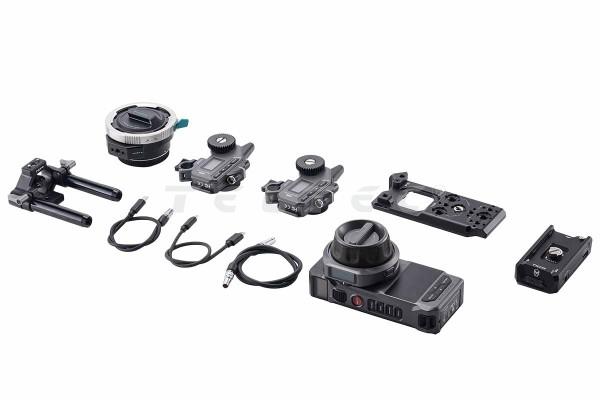

Lieferumfang

• 1x Tilta WLC-T07-K3 Nucleus Auto Focus Adapter M II FIZ Unit Kit (E to PL)
  bestehend aus:
  • 1x Tilta WLC-T07 Nucleus Auto Focus Adapter Base Kit (E to PL)
  • 2x Tilta WLC-T06-MK Nucleus-M II Motor Kit
  • 1x Tilta WLC-T06-P7P-70 Nucleus-M II P-Tap to 7-Pin Power Cable (70cm)
  • 1x Tilta WLC-T06-FIZ Nucleus-M II FIZ Hand Unit
  • 1x Tilta WLC-T06-MB Mounting Bracket for Nucleus-M II FIZ Hand Unit

Technische Daten

FAQs

Mit welchen Kameras lässt sich das Tilta Nucleus Auto Focus Adapter M II FIZ Unit Kit kombinieren?

Tilta nennt die Sony FX3, FX30 und FX6 sowie Kameras der Sony-Alpha- und FX-Reihe bis zur FX6. Der Adapter wird direkt am E-Mount der Kamera angesetzt. Mit dem Viltrox E-Mount-auf-Z-Mount-Adapter ist er nicht kompatibel.

Welche Objektive können verwendet werden?

PL-Mount-Objektive, darunter rehoused Vintage- und High-End-Cine-Objektive. Für unterstützte Objektive ist ein Profil in der Bibliothek hinterlegt, weitere Objektive werden am Adapter kalibriert. Die Nucleus-M II Motoren greifen über 0.8-Mod-Zahnräder in die Objektivringe.

Lässt sich der Autofokus manuell übersteuern?

Ja, über die MF-Taste der mitgelieferten Nucleus-M II FIZ Hand Unit. Die Motorposition springt dabei auf die aktuelle Position der FIZ Hand Unit. Die Funktion dient der manuellen Motorsteuerung bei aktivem Autofokus-Adapter und eignet sich nicht zur Feinkorrektur des Autofokus.

Wozu dient der zweite Motor?

Mit zwei Motoren lässt sich die Blende über die elektronische Steuerung der Kamera einstellen. Der erste Motor übernimmt den Fokus, der zweite den Blendenring des PL-Objektivs.

Worin unterscheidet sich das FIZ Unit Kit vom Handheld Kit?

Das FIZ Unit Kit enthält die FIZ Hand Unit mit MF-Taste und zwei Motoren, das Handheld Kit einen Motor mit Hand Grip (Right) und Top Handle Adapter. Das FIZ Unit Kit ergänzt außerdem den Mounting Bracket und ein P-Tap-auf-7-Pin-Stromkabel.

Zubehör und Systemintegration

• Zwingend benötigt: eine unterstützte Sony-E-Mount-Kamera, ein PL-Mount-Objektiv mit 0.8-Mod-Zahnkränzen und ein NP-F550-Akku für die FIZ Hand Unit.
• Häufig sinnvoll: eine Akkuplatte oder Stromquelle mit P-Tap-Ausgang für das mitgelieferte P-Tap-auf-7-Pin-Stromkabel.
• Systemergänzung: die Nucleus-M II Electronic Focus Marking Disk für die FIZ Hand Unit.
• Systemergänzung: der Nucleus-M II Monitor Mounting Bracket für einen neig- und drehbaren Monitorhalter an der FIZ Hand Unit.
• Alternativen: das Nucleus Auto Focus Adapter M II Handheld Kit (E to PL) mit einem Motor, Hand Grip und Top Handle Adapter sowie das Nucleus Auto Focus Adapter Dual Nano II Motor Kit (E to PL).

Das sollte man vor dem Kauf wissen

• Ein NP-F550-Akku ist nicht im Lieferumfang enthalten. Die FIZ Hand Unit benötigt ihn für den Betrieb.
• Die manuelle Übersteuerung ist keine Feinkorrektur des Autofokus. Die Motorposition springt auf die aktuelle Position der FIZ Hand Unit.
• Eine elektronische Markierungsscheibe ist nicht Teil dieses Kits. Die Nucleus-M II Electronic Focus Marking Disk ist separat erhältlich.
• Der Mounting Bracket ist kein Monitorhalter mit Neige- und Drehfunktion. Er bietet Gewinde für Zubehör. Ein verstellbarer Monitorhalter ist der separat erhältliche Monitor Mounting Bracket.
• Der Adapter verbindet Sony E-Mount mit PL-Mount. Andere Kombinationen sind damit nicht vorgesehen. Mit dem Viltrox E-Mount-auf-Z-Mount-Adapter ist er ausdrücklich nicht kompatibel.

Beratung zur Systemzusammenstellung

Beim FIZ Unit Kit entscheidet sich vor allem, wer die Objektivsteuerung bedient und wie viele Kanäle gebraucht werden. Mit zwei Motoren und der FIZ Hand Unit sind Autofokus, Blendensteuerung über die Kamera und manuelle Motorsteuerung abgedeckt. Für Zoom oder ND lassen sich weitere Motoren ergänzen. Zur Planung gehören außerdem die Stromversorgung von Motoren und Adapter über P-Tap oder 7-Pin, der Akku für die FIZ Hand Unit und der Ausbau des Mounting Brackets mit Monitor oder Funkempfänger.
