Bright Tangerine B4010.1006 15mm Forward Rod Mount (M4 x 10mm)

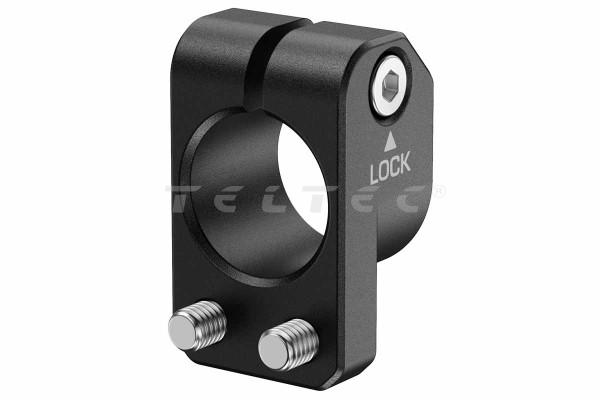

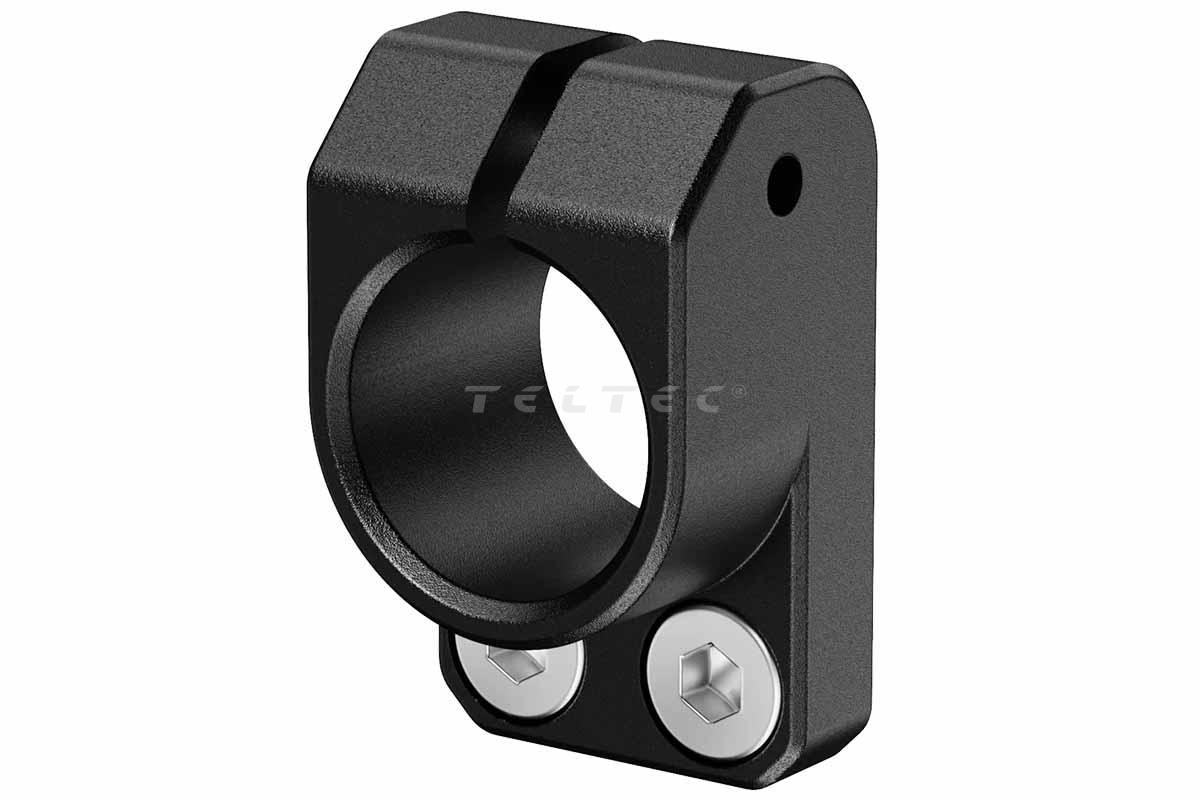

Bright Tangerine B4010.1006 15mm Forward Rod Mount (M4 x 10mm) ist ein Stangenhalter für eine einzelne 15-mm-Stange, der an beliebigen Stellen eines Rigs montiert werden kann. Die Befestigung erfolgt über zwei M4-Schrauben an zwei M4-Gewinden im Abstand von 10 mm. Die Stange steht rechtwinklig zur Montagefläche und zeigt damit vom Rig weg. So lässt sich eine nach vorn gerichtete 15-mm-Stange ergänzen, ohne eine Baseplate oder größere Halterung einzusetzen. Typische Anwendungen sind kompakte Objektivmotoren und Monitorhalterungen, die an einer einzelnen Stange montiert werden.

Das Wichtigste in 4 Punkten

• Aufnahme für eine 15-mm-Stange, rechtwinklig zur Montagefläche
• Montage über zwei M4-Schrauben an M4-Gewinden im Abstand von 10 mm
• Nach vorn gerichtete Stange ohne Baseplate oder größere Halterung
• Für kompakte Objektivmotoren und Monitorhalterungen an einer einzelnen Stange

Für wen ist der Bright Tangerine 15mm Forward Rod Mount (M4 x 10mm) geeignet?

Der Bright Tangerine 15mm Forward Rod Mount (M4 x 10mm) richtet sich an Anwender mit Cage-Rigs, bei denen eine seitlich montierte Stange nicht passt oder eine Baseplate zu groß wäre. Er eignet sich für kompakte Objektivmotoren, die an einer nach vorn gerichteten Einzelstange sitzen, sowie für kompakte Monitorhalterungen. Voraussetzung sind zwei M4-Gewinde im Abstand von 10 mm am Rig.

Der Rod Mount lässt sich beispielsweise mit folgendem Cage-Bauteil kombinieren:

• Bright Tangerine Sony FX5 NATO Wing Grip an der Sony FX5, montiert an den vorderen oder hinteren M4-Gewinden des Wing Grip

In der Praxis

Zur Montage werden die beiden M4-Schrauben des Rod Mount auf zwei passende M4-Punkte am Cage ausgerichtet und mit einem 3-mm-Innensechskantschlüssel angezogen. Anschließend wird die Stangenklemme mit einem 2,5-mm-Innensechskantschlüssel gelöst. Dann wird eine 15-mm-Stange eingesetzt und die Klemme wieder festgezogen.

Da die Stange rechtwinklig zur Montagefläche steht, bestimmt die Position der M4-Punkte die Richtung der Stange. An den vorderen M4-Gewinden eines seitlichen Cage-Bauteils zeigt die Stange nach vorn und trägt dort Zubehör wie einen kompakten Objektivmotor.

Hinweise

• Die Montage ist nur an zwei M4-Gewinden im Abstand von 10 mm möglich.
• Für die Montage wird ein 3-mm-Innensechskantschlüssel benötigt, für die Stangenklemme ein 2,5-mm-Innensechskantschlüssel.

Hauptmerkmale

• Stangenhalter für eine 15-mm-Stange
• Stange rechtwinklig zur Montagefläche
• Befestigung über zwei M4-Schrauben
• Montage an M4-Gewinden im Abstand von 10 mm
• Stangenklemme mit 2,5-mm-Innensechskant
• Montage mit 3-mm-Innensechskantschlüssel

Lieferumfang

• 1x Bright Tangerine B4010.1006 15mm Forward Rod Mount (M4 x 10mm)

Garantie

• 24 Monate Herstellergarantie

Technische Daten

FAQs

An welchen Gewinden lässt sich der Bright Tangerine 15mm Forward Rod Mount montieren?

An zwei M4-Gewinden im Abstand von 10 mm. Die Bezeichnung „M4 x 10mm“ im Produktnamen bezieht sich auf diesen Abstand der Montagepunkte.

Welches Werkzeug wird für den 15mm Forward Rod Mount benötigt?

Ein 3-mm- und ein 2,5-mm-Innensechskantschlüssel. Mit dem 3-mm-Schlüssel wird der Mount am Cage befestigt, mit dem 2,5-mm-Schlüssel wird die Stangenklemme gelöst und angezogen.

Wofür eignet sich eine nach vorn gerichtete 15-mm-Stange?

Für Zubehör, das an einer einzelnen Stange vor dem Rig sitzt. Dazu zählen kompakte Objektivmotoren und kompakte Monitorhalterungen, für die eine seitliche Stange oder eine Baseplate ungünstig wäre.

Mit welchem Cage lässt sich der 15mm Forward Rod Mount kombinieren?

Zum Beispiel mit dem Bright Tangerine Sony FX5 NATO Wing Grip. Der Mount wird dort an den vorderen oder hinteren M4-Gewinden befestigt. Grundsätzlich passt er an jeden Cage mit zwei M4-Gewinden im Abstand von 10 mm.

Zubehör und Systemintegration

• Zwingend benötigt: eine 15-mm-Stange sowie ein 3-mm- und ein 2,5-mm-Innensechskantschlüssel
• Systemergänzung: Bright Tangerine Sony FX5 NATO Wing Grip mit M4-Gewinden vorn und hinten für den Rod Mount
• Häufig sinnvoll: kompakte Objektivmotoren oder Monitorhalterungen für die Montage an einer einzelnen 15-mm-Stange

Das sollte man vor dem Kauf wissen

• Der Mount passt nur an M4-Gewinde mit 10 mm Abstand. Ob der vorhandene Cage ein solches Gewindepaar besitzt, ist vor dem Kauf zu prüfen.
• Eine 15-mm-Stange wird zusätzlich benötigt. Der Rod Mount nimmt die Stange auf, ersetzt sie aber nicht.
• Der Mount nimmt nur eine einzelne Stange auf. Zubehör, das zwei parallele Stangen erfordert, lässt sich damit allein nicht montieren.

Beratung zur Systemzusammenstellung

Entscheidend ist, wo am Rig passende M4-Gewindepaare liegen, denn davon hängen Position und Richtung der Stange ab. Dazu kommt die Frage, welches Zubehör an der Einzelstange sitzen soll und ob eine einzelne Stange dafür ausreicht. Bei der Sony FX5 bietet der Sony FX5 NATO Wing Grip die passenden Montagepunkte vorn und hinten.
