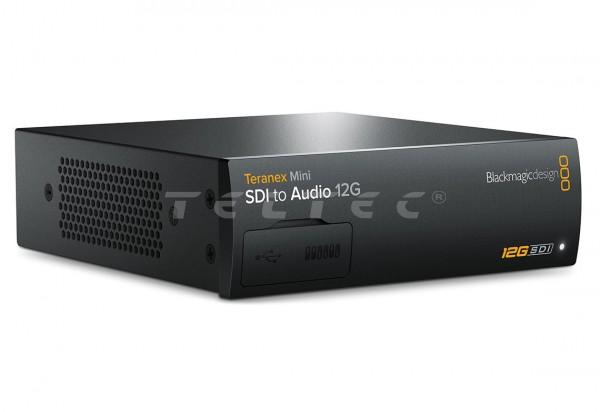

Blackmagic Design Teranex Mini SDI zu Audio 12G
12G-Minikonverter SDI zu Audio
Der Blackmagic Teranex Mini SDI zu Audio 12G ermöglicht das Herauslösen von Audio aus beliebigen SD-, HD- oder Ultra-HD-SDI-Videoanschlüssen und zur Ausgabe von zwei Kanälen Analogaudio an symmetrische XLR-Buchsen, Glasfaser- oder HiFi-RCA-Buchsen bzw. zur Ausgabe von vier Kanälen AES/EBU-Digitalaudio. Ideal zur Umwandlung und Ausgabe von SDI-Audio für eine breite Palette an Audiogeräten - z. B. Audiomixer, iPods, analoge MAZen, Audiomonitore und mehr.
Die Produktfamilie Teranex Mini ist da: 12G-SDI-Konverter der nächsten Generation von prämierter Teranex-Qualität, die alle SD-, HD- und Ultra-HD-Formate bis hin zu 2160p/60 unterstützen. Alle Teranex Mini Modelle verfügen über ein internes AC-Netzteil, professionelle XLR-Analog- und AES/EBU-Audiobuchsen sowie eine Ethernet-Schnittstelle für Fernbedienung und alternative Stromversorgung per Power-over-Ethernet (PoE). Das Frontpanel der Teranex Minis ist durch den Benutzer auf eine Variante mit Farbbildschirm und Bedienelementen, das Teranex Mini Smart Panel, aufrüstbar. So könnnen Videos schnell kontrolliert und Einstellungen direkt vorne am Konverter geändert werden. Teranex Minis liefern all die gleichen großartigen Features regulärer Minikonverter und noch viel mehr.
Lieferumfang
- 1x Teranex Mini - SDI zu Audio 12G
- 1x Software-SD-Karte
Garantie
- 3 Jahre eingeschränkte Herstellergarantie
Technische Daten

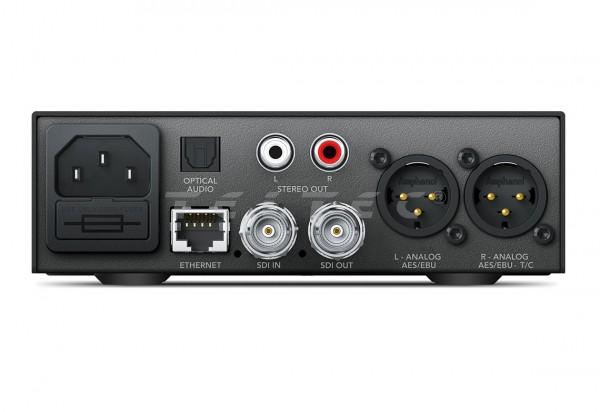

Anschlüsse |
||
SDI-Videoeingang: 1 x 12G-SDI SD/HD/2K/4K automatische Umschaltung. |
Optischer Audioausgang: S/PDIF-Signal mit TOSlink-Verbinder. |
|
SDI-Videoausgang: 1 x 12G-SDI Durchschleifausgang. |
Multirate-Unterstützung: Automatische Umschaltung zwischen SD/HD/2K und 4K. |
|
Analoger Audioausgang: 2 Kanäle professionelles symmetrisches Analogaudio via XLR-Verbinder oder 2 Kanäle unsymmetrisches Analog-Line-Level via RCA-Verbinder. Rechte XLR-Buchse kann für Timecode-Ausgang konfiguriert werden. |
Aktualisierungen und Konfiguration: USB oder Ethernet. |
|
AES/EBU-Audioausgang: 4 Kanäle professionelles 110O symmetrisches Digitalaudio via XLR-Verbinder. Rechte XLR-Buchse kann für Timecode-Ausgang konfiguriert werden. |
Neutaktung: Ja |
|
Normen |
||
SD-Formatunterstützung: 525/29,97 NTSC; 525/23,98 NTSC; 625/25 PAL |
SDI-Videoraten: SDI video connections are auto switching between standard definition SDI, high definition level B 3G-SDI, 6G-SDI, and 12G-SDI. |
|
HD-Format-Unterstützung: 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080PsF23.98, 1920 x 1080PsF24, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60. |
SDI-Videoabtastfrequenz: 4:2:2 and 4:4:4. |
|
2K-Format-Unterstützung: 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25, 2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25. |
SDI-Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24 Bit. |
|
4K-Formatunterstützung: 3840 x 2160p/23,98; 3840 x 2160p/24; 3840 x 2160p/25; 3840 x 2160p/29,97; 3840 x 2160p/30; 3840 x 2160p/50; 3080 x 2160p/59,94; 3840 x 2160p/60; 4096 x 2160p/23,98; 4096 x 2160p/24; 4096 x 2160p/25; 4096 x 2160p/29,97; 4096 x 2160p/30; 4096 x 2160p/50; 4096 x 2160p/59,94; 4096 x 2160p/60 |
SDI-Farbgenauigkeit: YUV 4:2:2 and RGB 4:4:4 in HD, 2K and 4K. |
|
SDI-Konformität: SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE424M-B, SMPTE 425M, ITU-R BT.656, ITU-R BT.601, SMPTE ST-2036 |
SDI-Farbraum: REC 601, REC 709 |
|
Software |
||
Software-Steuerung: Mac OS X™ und Windows™ Software-Upgrade via USB oder Ethernet. |
Produktsoftware-Upgrade: Über mitgelieferte Updater-Anwendung. |
|
Betriebssysteme |
||
Mac: Mac OS X 10.9 Mavericks, Mac OS X 10.10 Yosemite oder höher |
Windows: Windows 7 Windows 8 |
|
Setting Control |
||
Reguläre Einstellungssteuerung: Mini-Switches, USB und Ethernet via kostenloses Dienstprogramm |

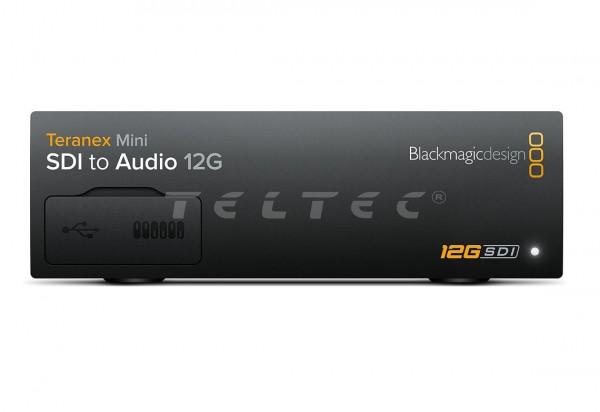

Wahlweise Steuerung über die Frontblende: LCD mit Drehregler und sechs Einstellungstasten an der Smart-Frontblende. |
|
Strombedarf |
||
Eingang: 1 integriertes internationales AC-Netzteil mit IEC C14-Buchse. IEC-Stromkabel erforderlich. 90-240 V AC-Eingangsspannung. |
Strombedarf: 15 Watt |
|
Stromversorgung via Ethernet: Stromversorgung kann mit 48 V DC per PoE (Power over Ethernet) erfolgen. |
Betriebsspannungsbereich: 90-240 Volt AC |
|
Physische Spezifikationen |
||
Maße: 140 x 170 x 44 mm (BxTxH) |
Gewicht: 605 g |
|
Umgebungsbedingungen |
||
Betriebstemperatur: 0° - 40°C (32° - 104°F) |
Relative Luftfeuchtigkeit: 0 % - 90 % nicht-kondensierend |
|
Lagerungstemperatur: -20°-60°C (-4°-140°F) |
