Blackmagic Design 2110 IP Converter 3x3G
Signalwandler zwischen drei separaten 3G-SDI-Geräten und 2110-IP-Video-Systemen

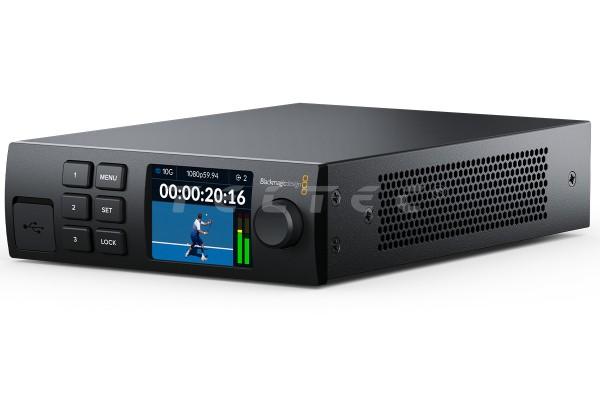

Der Blackmagic Design 2110 IP Converter 3x3G ist ein Bidirektionaler 2110-IP-Konverter für 3G-SDI mit 3 Kanälen, integrierter Frontblende und LCD zur Statusanzeige. Er unterstützt alle SD- und HD-Formate bis 1080p/60 und bietet AC-Stromversorgung und Fernverwaltung. Die 10G-Ethernet-Verbindung kann drei separate Videokanäle gleichzeitig verarbeiten. Außerdem verfügt jeder Kanal über unabhängige SDI-Eingänge und SDI-Ausgänge, so können sogar sechs völlig unterschiedliche SDI-Geräte angeschlossen werden. Alle 3G-SDI-Eingänge verfügen über Durchschleif-Ausgänge, sodass der Konverter in bestehende SDI-Systeme eingebunden werden kann. Auch gibt es einen Referenzausgang, der mit der 2110-PTP-Uhr getaktet ist. Die Frontblende des Blackmagic 2110 IP Converter 3x3G verfügt über ein Farb-LCD für Monitoring, für Menüs und Diagnostik untergebracht. Über die Frontblende können sogar IP-Eingaben geroutet werden.
Hauptmerkmale
- Bidirektionaler 2110-IP-Konverter zu 3G-SDI
- drei 3G-SDI Eingänge
- drei 3G-SDI Durchschleifausgänge
- 16 eingebettete Audiokanäle
- SMPTE-2110-Ein- und Ausgänge unterstützen drei Videoeingabekanäle und drei Videoausgabekanäle jeweils bis 1080p60
- Referenzausgang für Tri-Sync oder Black Burst
- Tasten und Regler am Fronpanel
- Farb LC-Display für Monitoring, Menü und
Lieferumfang
- 1x Blackmagic Design 2110 IP Converter 3x3G
Garantie
- 3 Jahre eingeschränkte Herstellergarantie
Technische Daten

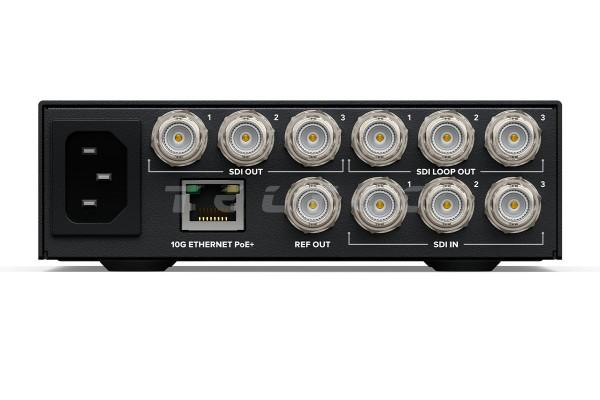

Anschlüsse |
|
SDI-Eingänge | 3 |
SDI-Durchschleifausgänge | 3 |
SDI-Ausgänge | 3 |
SDI-Audioeingänge | 16 eingebettete Audiokanäle |
SMPTE-2110-Ein- und Ausgänge | 10G-Ethernet unterstützt 3 Videoeingabekanäle und 3 Videoausgabekanäle, jeweils bis 1080p/60 mit 16 Audiokanälen plus Zusatzdaten. |
10G-Ethernet-Port | 1 x 10 Gbit/s PoE+-RJ45-Verbinder unterstütz 10/100/1000/10GBase‑T |
Referenzausgang | Für Tri-Sync oder Black Burst |
Computer-Schnittstelle | USB-C für Softwareupdates, Konfiguration und Steuerung |
Videonormen |
|
SD-Videonormen | 525i/59,94 NTSC; 625i/50 PAL |
HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59; 1080p/59,94; 1080p/60 |
SDI-Konformität | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und Level B, ITU-R BT,656, ITU-R BT,601. |
Unterstützte SDI-Metadaten | RP 188/SMPTE 12M-2 und Closed Captioning |
Audioabtastung | Standard-Fernsehabtastrate von 48 kHz und 24 Bit |
Farbgenauigkeit | 8- und 10-Bit-RGB 4:4:4 in allen Modi bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi |
Farbräume | REC 601, REC 709 |
IP Video Compliance |
|
SMPTE 2110-20 (Unkomprimiertes Video) | IGMP v2 |
SMPTE 2110-21 (Traffic-Shaping) |
|
SMPTE 2110-30 (PCM) | Audio-Konformität: Stufe C |
SMPTE 2110-40 (Zusatzdaten) | Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten |
Precision Time Protocol (PTP) |
|
NMOS IS-04: Erkennung und Registrierung | v1.3.2 Peer-to-Peer über mDNS/DNS-SD |
NMOS IS-05 Verbindungsverwaltung | v1.1.2 |
NMOS BCP-002-01 | Natürliche Gruppierung |
NMOS BCP-004-01 | Empfängerkapazität |
Steuerung |
|

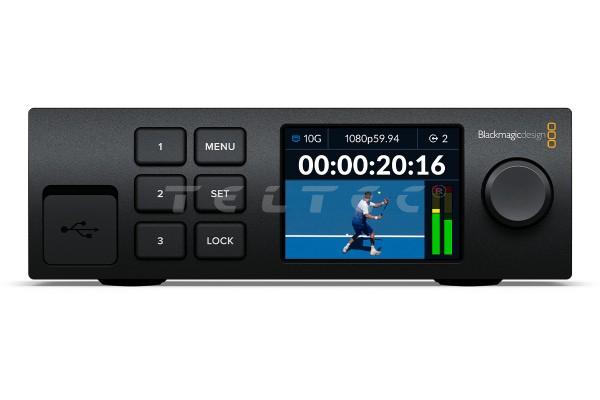

Integrierte Frontblende | 6 Tasten, 1 Drehregler und ein 2,2-Zoll-Farbdisplay zur Menüsteuerung und Eingabe von Einstellungen |
Externe Steuerung | RJ45-Port für 10 Gbit/s Ethernet und USB-C |
Bildschirme |
|
Bildschirme | Integriertes 2,2-Zoll-LCD fürs Monitoring von Video, Videonorm, Audio und Timecode sowie für Menüeinstellungen |
Betriebssysteme |
|
Mac | Mac Monterey 12.0, Mac Ventura 13.0 oder höher |
Windows | Windows 10, 64-Bit Windows 11 |
Strombedarf |
|
Stromversorgung | 1 integriertes AC-Netzteil für 100–240 V, 50/60 Hz. |
Stromeingänge |
|
Energieverbrauch | TBA |
Umgebung |
|
Betriebstemperatur | 5–40 °C |
Lagerungstemperatur | -20–60 °C |
Relative Luftfeuchtigkeit | 0–90 % nicht kondensierend |
Physische Spezifikationen |
|
Maße | 140 x 228 x 46 mm |
Gewicht | ca. 1,05 kg |
Zusätzlich neben seinen Kameras, entwickelt Blackmagic Design ebenfalls Bildmischer, Videokonverter, Router sowie Farbkorrektoren für Film, Postproduktion und Broadcast. Ob SD, HD oder Ultra-HD, 4K oder 8K: Blackmagic Design bietet für vielfältige Anwendungen Spitzentechnologie, die durch Flexibilität herausragt. Seien es DeckLink Capture-Karten, welche mit verschiedenen Plattformen kombinierbar sind, oder Mini und Micro Converter: Die Broadcast-Qualität ist mit den kompakten und hochwertigen Produkten garantiert.
Auch in der Postproduktion hat Blackmagic Design sich mit der Blackmagic DaVinci Resolve stark weiterentwickelt, welche eine voll integrierte professionelle Lösung für Schnitt, Farbkorrektur und Ton bietet - zur einzelnen Anwendung bis hin zu personalintensiven Studioworkflows. Steuern kann man den gesamten Vorgang auch ganz bequem über dem Blackmagic DaVinci resolve Micro Panel. Das fertige Projekt kann dann ganz einfach über einem Blackmagic Design Web Presenter in SD-, HD- oder Ultra-HD direkt ins Web oder bei Live-Events gestreamt werden. Dabei kann der Blackmagic ATEM Broadcast, sowie der ATEM Mini durch einfache Bedienung alle Herausforderungen bei komplexen Liveübertragungen meistern.
