AJA OG-FiDO-4X-12G

Article number: 12354479

€2,695.00

Gross:€3,207.05

plus shipping costs

Leasing:* mthly €51.31

Calculate individually

Delivery time:

Pre-Order

Alternatives in stock

Add to wishlist

Der AJA OG-FiDO-4X-12G ist ein vierkanaliger openGear-Konverter... more

Close menu

Product information "AJA OG-FiDO-4X-12G"

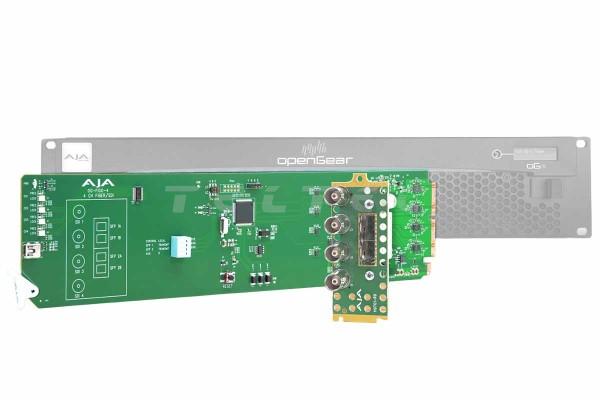

Der AJA OG-FiDO-4X-12G ist ein vierkanaliger openGear-Konverter für die bidirektionale Übertragung von 12G-SDI-Signalen über Singlemode-LC-Glasfaser. Die Karte kombiniert zwei 12G-SDI-zu-Glasfaser-Sendepfade und zwei Glasfaser-zu-12G-SDI-Empfangspfade und ermöglicht damit die gleichzeitige Übertragung in beide Richtungen. Alle vier Signalpfade arbeiten unabhängig voneinander und können unterschiedliche unterstützte SDI-Datenraten gleichzeitig übertragen. Die automatische Erkennung der SDI-Datenrate und das Reclocking unterstützen eine zuverlässige Signalübertragung, während SDI-Zusatzdaten einschließlich HDR-Metadaten transparent weitergegeben werden. Über die openGear DashBoard-Software lässt sich der Betriebsstatus zentral unter Windows, macOS und Linux überwachen.

Hinweise

Für die Karte werden zwei Steckplätze in einem kompatiblen openGear-Rahmen benötigt.

Hauptmerkmale

4-Kanal 12G-SDI / Singlemode-LC-Glasfaser
2 Sender- und 2 Empfängerkanäle
Vier unabhängige und vollständig isolierte Signalpfade
Gleichzeitige bidirektionale SDI-/Glasfaserkonvertierung
Automatische SDI-Datenratenerkennung und Reclocking
Unterstützung von HDR-Video und SDI-Zusatzdaten
ASI-Signalübertragung über Glasfaser
Fernüberwachung über openGear DashBoard
Hot-Swap-fähig
Maximale Leistungsaufnahme von 8 W

Lieferumfang

1x AJA OG-FiDO-4X-12G

Garantie

5 Jahre Herstellergarantie

Technische Daten

Videoformate	270 Mbit/s – 12 Gbit/s, formatunabhängig (150 Mbit/s MADI)
Digitaler Videoeingang	2 unabhängige 12G-SDI-BNC-Anschlüsse mit 2 Kanälen, SMPTE 259/292/424/2081/2082 2-Kanal unabhängige 12G-SDI Singlemode-LC-Glasfasersteckverbinder, SMPTE 297/259/292/424/2081/2082 Nominale Wellenlänge: Empfangen 1260 nm (Min), 1620 nm (Max) Optische Empfindlichkeit: -9 dBm (max.) für 12 Gbit/s, -10 dBm (max.) für 270 Mbit/s, 1,5 Gbit/s, 3 Gbit/s und 6 Gbit/s Überlastleistung: -2 dBm (Min.)
Digitaler Videoausgang	2 unabhängige 12G-SDI BNC-Ausgänge (2 Kanäle), SMPTE 259/292/424/2081/2082 2-Kanal unabhängige 12G-SDI Singlemode-LC-Glasfasersteckverbinder, SMPTE 297/259/292/424/2081/2082 Nominale Wellenlänge: Tx 1260 nm (Min), 1310 nm (Typ), 1360 nm (Max) Optische Leistung: -5 dBm (Min.), 0,5 dBm (Max.) Extinktionsverhältnis: 3,5 (Min.)
Taktung	150 Mbit/s, 270 Mbit/s, 1,483 Gbit/s, 1,485 Gbit/s, 2,967 Gbit/s, 2,970 Gbit/s, 5,934 Gbit/s, 5,940 Gbit/s, 11,868 Gbit/s, 11,880 Gbit/s – Automatische Auswahl Alle anderen Raten werden weitergegeben und nicht neu getaktet.
Benutzeroberfläche	openGear DashBoard Netzwerksteuerungssoftware über Windows, macOS oder Linux
Stromversorgung	Kompatibel mit openGear-Rahmen, max. 8 Watt pro Karte
Umgebung	Sichere Betriebstemperatur: 0 bis 40 °C Sichere Lagertemperatur (Strom ausgeschaltet): -40 bis 60 °C Relative Luftfeuchtigkeit im Betrieb: 10-90 % (nicht kondensierend) Betriebshöhe: <3.000 Meter
Maße	openGear-Standardformfaktor, Frontsteckplatz und rückseitige Karte Für jede Karte werden zwei Steckplätze benötigt.
Gewicht	ca. 0,3 kg
