Product information "AJA FS8"

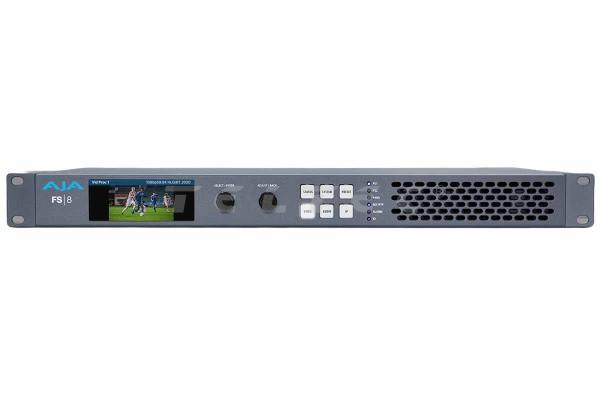

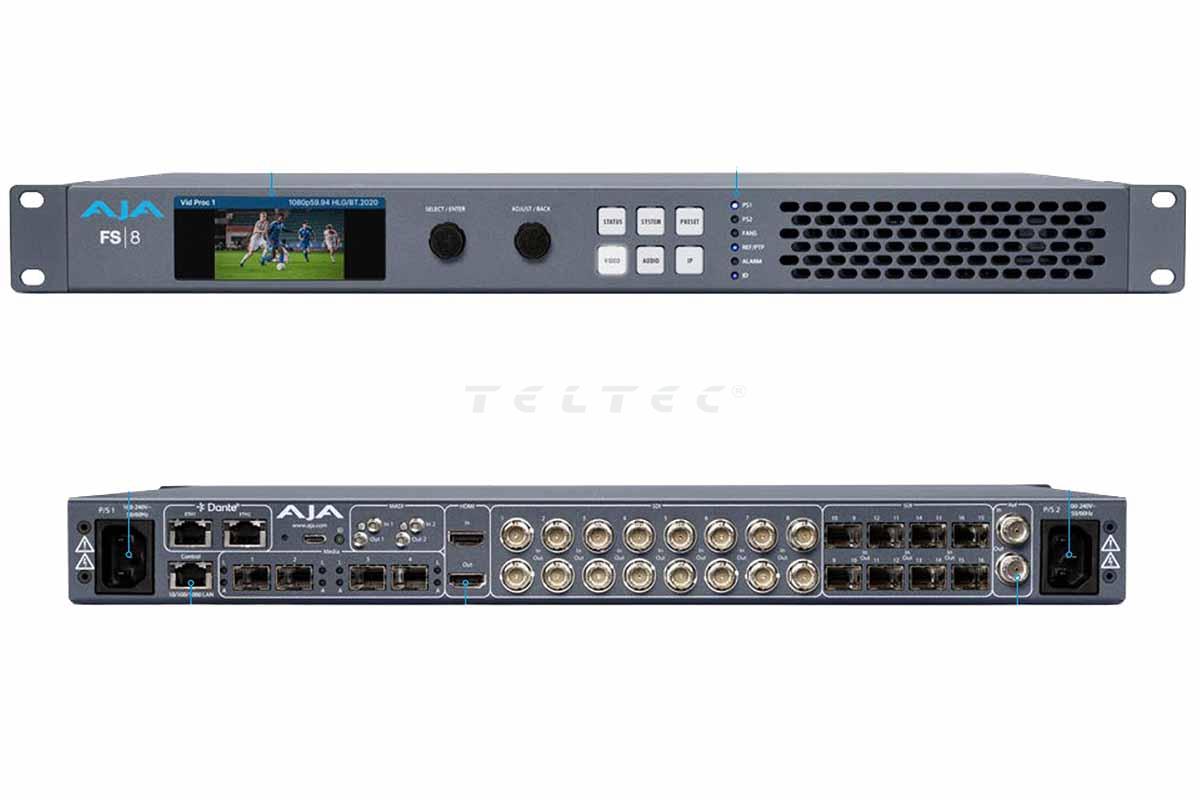

Der AJA FS8 ist ein Multichannel-Frame-Synchronizer und -Konverter für die Verarbeitung von SDI- und SMPTE-ST-2110-Signalen in Broadcast-, Live-, Studio- und Remote-Produktionsumgebungen. Das 1-HE-System kombiniert Frame-Synchronisation, Up-/Down-/Cross-Konvertierung, Frameratenkonvertierung, HDR/WCG-Verarbeitung, 3D-LUT-basiertes Farbmanagement, Audiobearbeitung, Delay-Management und Metadatenverarbeitung mit einer SDI/IP-Gateway-Funktion. Acht unabhängige Videoprozessoren ermöglichen die Verarbeitung von bis zu 8 HD- oder 4 UHD-Kanälen. Für Video stehen unter anderem 12G-SDI und SMPTE ST 2110 zur Verfügung, während Audio über Embedded SDI, SMPTE ST 2110-30, Dante und MADI verarbeitet werden kann. Die Bedienung erfolgt über eine browserbasierte, node-basierte Web-Oberfläche sowie über ein Farb-LCD und Bedienelemente an der Frontseite.

Hauptmerkmale

Hybrid-Mediaprozessor für SDI und SMPTE ST 2110
Bis zu 8 unabhängige HD- oder 4 UHD-Videoprozessoren
Frame-Synchronisation sowie Up-/Down-/Cross- und Frameratenkonvertierung
12G-SDI sowie SMPTE ST 2110-20 mit ST-2022-7-Redundanz
HDR/WCG-Verarbeitung und 33-Punkt-3D-LUT-Verarbeitung
459 x 448 Mono-Audiomatrix mit SDI, ST 2110-30, Dante und MADI
Bis zu 60 Frames Videodelay in HD bzw. 30 Frames in UHD
Ultra-Low-Latency-Modus mit weniger als einem halben Videoframe Latenz
Browserbasierte node-basierte Web-Oberfläche
1-HE-Rackgehäuse

Lieferumfang

1x AJA FS8

Technische Daten

HDR/WCG Echtzeit-Prozessor	HDR-Konvertierungen HDR zu HDR HDR zu SDR SDR zu HDR Farbmetrik BT.709 und BT.2020
Videoverarbeitungskanal	Jeder Verarbeitungskanal kann unabhängig voneinander auswählen: Colorfront-Engine NBCU 3D LUTs BBC HLG 3D LUTs Benutzer-3D-LUTs Dynamische 3D-LUTs
Colorfront Engine (CFE) Erweiterte HDR-Konvertierungen	Verarbeitung basierend auf dem menschlichen Wahrnehmungsmodell Wahrnehmungsoptimierte Farbvolumen-Neuzuordnung Bewahrt die ursprüngliche kreative Absicht Parametrische Steuerung inklusive HDR-Funktionen und Farbkorrektur TV-Modus für Anwendungen wie Fernsehübertragungen Live-Modus für Anwendungen wie Rundfunk, OTT, A/V Filmmodus für Anwendungen wie Kameravorschau am Set und Look-Erstellung SDR-zu-Dolby-Vision-Vorschaumodus für Anwendungen, die Dolby-Vision-Grading-Workflows unterstützen Eingangs-Videodynamikbereich/Farbraum SDR BT.709 100 Nits SDR Extended BT.709 PQ BT.2020 1000 Nits PQ P3D65 1000 Nits P3D65 Gamma 2.6 (nur Live-Modus) Hybrid Log Gamma BT.2100 HLG Extended BT.709 HLG Extended BT.2100 Sony S-Log3 S-Gamut3 Sony S-Log3 S-Gamut3 Cine Sony S-Log3 BT.2020 ARRI Log C Wide Gamut ARRI LogC4 Wide Gamut 4 Panasonic V-Log RED Log3G10 Wide Gamut Canon Log 2 Canon Log 3 BMDFilm Wide Gamut Gen5 (nur Live-Modus) DJI D-Log D-Gamut (nur Live-Modus) ACEScct (nur Filmmodus) Videoausgabe Dynamikumfang/Farbraum SDR BT.709 100 Nits SDR Extended BT.709 PQ BT.2020 1000 Nits PQ P3D65 1000 Nits PQ BT.2020 6000 Nits (nur Live-Modus) PQ BT.2020 6000 Nits ConstrainP3 (nur Live-Modus) PQ BT.2020 8000 Nits (nur Live-Modus) PQ BT.2020 8000 Nits ConstrainP3 (nur Live-Modus) PQ BT.2020 10000 Nits (nur Live-Modus) PQ BT.2020 10000 Nits ConstrainP3 (nur Live-Modus) Hybrid Log Gamma BT.2100 HLG Extended BT.709 HLG Extended BT.2100 Sony S-Log3 S-Gamut3 Sony S-Log3 BT.2020 ARRI Log C Wide Gamut ARRI LogC4 Wide Gamut 4 ACEScct (nur Filmmodus) SDR-Vorschaumodus Umgebungslichtkompensationssteuerung PQ-Ausgangs-Nit-Gehalt: 48-10000 Nit PQ-Ausgang P3-Farbraumklemme Belichtung, Farbtemperatur, Farbtonsteuerung TV-Modus-Steuerung Hervorhebungseinstellungen: Helligkeit, Hervorhebung, Superhervorhebung Farbkorrektur: Aufhellung, Gamma, Verstärkung, Sättigung Kamerakorrektur: Belichtung, Farbtemperatur, Farbton Live-Modus-Steuerung Grading: Lift, Gamma, Gain, SDR-Weichheitsregelung ITU-R BT.2408-Steuerung Filmmodus-Steuerung Bewertungsraum: LogC, ACEScct oder S-Log3 ACES CDL: Offset, Leistung, Steigung, Sättigung A/B-Look-Auswahl A/B Look Mix MasterLook MasterBroadcast MasterLookBright MasterLookCool MasterLookLowCon MasterLookSoftColor MasterLookVivid MasterLookWarm MasterPastelD60 MasterPastelD65 Agfa ARRI K1S1 Bleichen Klassischer Film Ektachrome FilmBlended FilmBlendedLoCon FujiDI FujiXD GenerischerFilm Kodachrome Umkehrklassiker SDR zu Dolby Vision Vorschau-Steuerung Highlights: Niedrig, Mittel, Hoch Kontrast: Niedrig, Mittel, Hoch
BBC HLG 3D LUT HDR-Konvertierungen	Mathematische Dynamikbereichszuordnung gemäß ITU-R BT.2408 SDR/BT.709-Szene bezieht sich auf HLG/BT.2100 v1.7 SDR/BT.709-Szene verweist auf HLG/BT.2100 Strict v1.7 SDR/BT.709 Szenenreferenzierung UpMap zu HLG/BT.2100 v1.7 SDR/BT.709 Szenenreferenz-Upmap zu HLG/BT.2100 Strict v1.7 SDR/BT.709-Anzeige verweist auf HLG/BT.2100 v.1.7 SDR/BT.709-Display-Referenzierung UpMap zu HLG/BT.2100 v1.7 SDR/BT.2020-Anzeige bezieht sich auf HLG/BT.2100 v1.7 SDR/BT.2020-Display-Referenzierung UpMap zu HLG/BT.2100 v1.7 PQ 1000 Nits Display bezieht sich auf HLG/BT.2100 v1.7 PQ 4000 Nits Display bezieht sich auf HLG/BT.2100 v1.7 S-Log3/BT.2020 100% Szene bezogen auf HLG/BT.2100 v1.7 S-Log3/BT.2020 200% Szene referenziert (SR-Live) auf HLG/BT.2100 v1.7 HLG/BT.2100 zu SDR/BT.709 Szenenreferenz v1.7 HLG/BT.2100 zu SDR/BT.709 Scene Referred Strict v1.7 HLG/BT.2100 zu SDR/BT.709 Display Referred Color Appearance Model v1.7 HLG/BT.2100 zu SDR/BT.709 Display Referred Super White v1.7 HLG/BT.2100 zu PQ 1000 Nits Display Referred v1.7 HLG/BT.2100 zu SDR/BT.2020 Display Referred Super White v1.7 SDR/BT.709 Szenenreferenzierung UpMap zu HLG/BT.2100 zu SDR/BT.709 Anzeigereferenzierung v1.7
NBCU 3D LUT-Verarbeitung	Die NBCU LUTs wurden von NBCUniversal Media, LLC entwickelt. 1-NBCU_SDR2HLG_DL_v1.1, SDR UpMap zu HLG mit Display Light v1.1 2-NBCU_SDR2HLG_SL_v1, SDR zu HLG mit Szenenlicht v1.0 3-NBCU_HLG2SDR_DL_v1.1, HLG zu SDR mit Display Light v1.1 4-NBCU_SDR2PQ_DL_v1, SDR UpMap zu PQ mit Display Light v1.0 5-NBCU_PQ2SDR_DL_v1, PQ zu SDR mit Display Light v1.0 7-NBCU_HLG10002PQ_v1, HLG 1000 Nits zu PQ v1.0
Benutzer-3D-LUT-Verarbeitung	Unterstützt benutzerdefinierte 3D-LUTs im .cube-Format mit 33 Punkten Tetraedrische LUT-Interpolation Konfigurierbare Farbmessung, Übertragungscharakteristik, Signalbereich Nichtflüchtiger Speicher von 16 festen LUTs
Dynamische 3D-LUT-Verarbeitung	Unterstützt Drittanbieter-Apps zum automatischen Laden und Verarbeiten von 3D-LUTs Spiegelt dynamische Änderungen in Echtzeit aus der Quellsoftware wider Unterstützt von Pomfort Livegrade Pro
Videoformate	(4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080i 50, 59,94, 60 (HD) 1280x720p 50, 59,94, 60
Videoeingänge	8x 12G-SDI-Eingänge, 8x BNC 12G/6G/3G/HD, SMPTE 292/424/2081/2082 YCbCr, 4:2:2, 10-Bit Single Link 12G/6G-SDI Single Link 3G-SDI Level A, SMPTE 425 Single Link 1.5G-SDI 8x Glasfaser oder HD-BNC (optionale SFP-Module) SFP-Koaxialmodul, 12G/6G-SDI, dualer HD-BNC-Anschluss SFP-Glasfasermodul, 12G/6G-SDI, Singlemode, Dual-LC oder Single-LC, SMPTE 297 SFP-Glasfasermodul, 3G-SDI, Singlemode, Dual-LC, Single-LC oder Single-SC, SMPTE 297 SFP-Glasfasermodul, 3G-SDI, Multimode, Dual-LC oder Single-LC, SMPTE 297 4x UHD oder 8x HD, SMPTE ST 2110-20 Video YCbCr 4:2:2 10-Bit RX-Unterstützung für Redundanz der Klassen A, B, C und D gemäß SMPTE ST 2022-7 Rx-Unterstützung für schmale und breite Sender
Videoausgänge	8x 12G-SDI-Ausgänge 12G/6G/3G/HD, SMPTE 292/424/2081/2082 YCbCr, 4:2:2, 10-Bit Single Link 12G/6G-SDI Single Link 3G-SDI Level A, SMPTE 425 Single Link 1.5G-SDI 8x Glasfaser oder HD-BNC (optionale SFP-Module) SFP-Koaxialmodul, 12G/6G-SDI, dualer HD-BNC-Anschluss SFP-Glasfasermodul, 12G/6G-SDI, Singlemode, Dual-LC oder Single-LC, SMPTE 297 SFP-Glasfasermodul, 3G-SDI, Singlemode, Dual-LC, Single-LC oder Single-SC, SMPTE 297 SFP-Glasfasermodul, 3G-SDI, Singlemode, Dual-LC, SMPTE 297 SFP-Glasfasermodul, 3G-SDI, Multimode, Dual-LC oder Single-LC, SMPTE 297 4x UHD oder 8x HD, SMPTE ST 2110-20 Video YCbCr 4:2:2 10-Bit Tx-Unterstützung für SMPTE ST 2022-7 TX-Sender sind schmalspaltig
Medienschnittstellen (In-Band)	4x SFP28-Käfige Unterstützt 10-GigE- und 25-GigE-SFPs (SFPs nicht im Lieferumfang enthalten) Unkomprimierte Medien (SMPTE ST 2110-20, 30, 40) PTP NMOS-Erkennung, -Registrierung und -Steuerung NMOS-Sende-/Empfangsunterstützung gemäß den Standards IS-04 v1.3 und IS-05 v1.1 LLDP Innerhalb der Band und außerhalb der Band L2, L3 mit SSM IGMP v2, v3
Betriebsarten	Nur SDI-Modus: Unterstützt bis zu 16x16 12G-SDI (8x8 SDI BNC und 8x8 SDI SFPs, optisch und HD-BNC) Hybridmodus 1: Unterstützt eine Mischung aus 8x8 12G-SDI BNC und ST 2110 Hybridmodus 2: Unterstützt eine Mischung aus 8x8 12G-SDI SFPs (optisch und HD-BNC) und ST 2110
IP-Gateway	8x HD (wobei "x" ein Ein- oder Ausgang ist) 4x UHD Beispiele: 4+0, 2+2, 0+4 UHD (wobei 4+0 für 4 IP-Eingänge zu 4 UHD-Videoprozessoren zu 4 SDI- und/oder IP-Ausgängen und 0 SDI-zu-IP-Gateways steht) 8+0, 4+4, 0+8 HD (wobei 8+0 für 8 IP-Eingänge, 8 HD-Videoprozessoren, 8 SDI- und/oder IP-Ausgänge und 0 SDI-zu-IP-Gateways steht)
Videoverarbeitung	Frame-Synchronisation Aufwärts-, Abwärts-, Kreuz-Umwandlung Bildratenkonvertierung Bewegungsadaptiver Deinterlacer Proc-Amp-Steuerung Farbkorrektor Farbtransformationen Legalisierer Einfrieren (manuell oder bei Verlust des Eingangssignals) Matte-Generator für Hintergrundfüllung Testsignalgenerator, SDR- und HDR-Muster, bewegliche Box, Textüberlagerung Nominale Videoverzögerung 2 Frames Einstellbare Verzögerung (0–30 Bilder/s UHD, 0–60 Bilder/s HD) mit horizontaler und vertikaler Zeitsteuerung in Pixeln und Zeilen
Zusatzdaten	Alle eingebetteten ANC-Pakete werden durchgeleitet, wenn das Ausgabeformat dem Eingabeformat entspricht. Zusätzliche Timecode-Durchleitung (LTC, VITC1, VITC2) für eine breite Palette von Konvertierungen SCTE-104 und Durchleitung von Untertiteln für eine breite Palette von Konvertierungen Konfigurierbare Ausgangs-VPID/SDP für Farbmessung, Übertragungscharakteristik und Signalbereich SMPTE ST 2110-40 Ancillary
Skalierung	Unterstützt die Formate 4K/UltraHD/2K/HD. Hinein- und herauszoomen Neupositionierung Region of Interest (ROI) Videoprozessor-Layering, max. 2
Audioeingänge	48 kHz Abtastrate 16 eingebettete SDI-Eingänge (jeweils 16 Kanäle) 128 Kanäle, 24 Bit, 48 kHz synchron, SMPTE 299 4x UHD oder 8x HD SMPTE ST 2110-30 Audioeingangsströme 1x16-, 2x8- und 4x4-Modi, bis zu 16 Audiokanäle pro Stream, 24 Bit, 48 kHz synchron 1 ms und 125 µs Zeitmessung DANTE-Eingang, 2x RJ-45 (Primär und Sekundär) 64 Kanäle, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz (Abtastrate auf 48 kHz umgerechnet) PCM 16, PCM 24, PCM 32 2x MADI-Eingänge (je 56 oder 64 Kanäle), 2x HD-BNC 128 Kanäle, 24 Bit, AES-10
Audioausgänge	48 kHz Abtastrate 1x eingebetteter Ausgang pro Videoprozessor (jeweils 16 Kanäle) 128 Kanäle, 24 Bit, 48 kHz synchron, SMPTE 299 4x UHD oder 8x HD ST 2110-30 Audioausgangsströme 1x16-, 2x8- und 4x4-Modi, bis zu 16 Audiokanäle pro Stream, 24 Bit, 48 kHz synchron 1 ms und 125 µs Zeitmessung DANTE-Ausgang, 2x RJ-45 (Primär und Sekundär) 64 Kanäle, 48 kHz synchron PCM 16, PCM 24, PCM 32 2x MADI-Ausgänge, 2x HD-BNC 128 Kanäle, 24 Bit, AES-10
Audioverarbeitung	459 x 448 Mono-Audiomatrix, Route 1 zu 1, 1 zu vielen Eingänge: 256 SDI eingebettet, 128 SMPTE 2110-30, 64 DANTE, 128 MADI, 4 Stereo-Mixdowns (8 Kanäle), 3 Tongeneratoren Ausgänge: 128 von Vid Procs (in eingebettete SDI- und ST 2110-30-Streams), 64 DANTE, 128 MADI Eingangsregler für jeden Kanal Verstärkung von +18 bis -18 dB in 0,5-dB-Schritten. Phasenumkehr Eingangsregler für jeden Kanal Verzögerung von 0 Sekunden bis +0,25 Sekunden in 20,8 µs-Schritten Die Audioverzögerung kann automatisch den Anpassungen der Videoverzögerung folgen. Vier unabhängige 5.1- oder 7.1-zu-Stereo-Mixdown-Prozessoren mit Verstärkungsregelung Hochwertige Abtastratenkonvertierung wird auf allen Audioeingängen unterstützt. SRC-Bypass für Nicht-PCM-Audio (z. B. Dolby E, AC-3 usw.) Ausgangsregler für jeden Kanal Verstärkung von +18 bis -18 dB in 0,5-dB-Schritten. Phasenumkehr Ausgangsregler für jeden Kanal Verzögerung von 0 Sekunden bis +2,5 Sekunden in 20,8 µs-Schritten Testsignalgenerator (Stille, 400 Hz, 1 kHz) Audiogruppensteuerung
Analoger Referenzeingang	Extern, 1x BNC Blackburst oder Tri-Level-Synchronisation
Analoger Referenzausgang	Extern, 1x BNC Blackburst oder Tri-Level-Synchronisation Konfigurierbar
Genlock	Analoger Referenzeingang PTPv2 SMPTE ST 2059-2 / IEEE 1588-2008 Nur innerhalb des Frequenzbandes Free run
Steuerungs-Netzwerkschnittstelle	1x RJ-45, 10/100/1000 Ethernet Eingebetteter Webserver für die Fernsteuerung REST-Schnittstelle 2x RJ-45, 10/100/1000 Ethernet DANTE-Controller 4x SFP28 Medienschnittstellen NMOS-Erkennung, -Registrierung und -Steuerung
Benutzerschnittstellen	AJA-Weboberfläche DANTE Controller, Dante Domain Manager & Netzwerkmanagement-Anwendungen Farb-LCD-Display mit hintergrundbeleuchteter Tastatur Zwei Dreh-/Druckknöpfe LED-Alarmanzeigen
Presets	System-, Videoprozessor-, Audioprozessor-, Benutzer-3D-LUT-, IP-Konfigurations- und Komponentenebene innerhalb
Leistung	100-240 VAC 50/60 Hz (Dual, redundante Netzteile), typisch 70W; max. 90W
Umfeld	Sichere Betriebstemperatur: 0 bis 40 °C Sichere Lagertemperatur (Strom ausgeschaltet): -40 bis 60 °C Relative Luftfeuchtigkeit im Betrieb: 10-90 % (nicht kondensierend) Betriebshöhe: <3.000 Meter
Maße	1HE 44,45 x 40,64 x 4,445 cm
Gewicht	ca. 3,6 kg
