Produktinformationen "Teradek Ranger Mk II 750 12G-SDI/HDMI - Wireless TX/RX Set V-Mount"

Das Teradek Ranger Mk II 750 12G-SDI/HDMI - Wireless TX/RX Set ist ein unkomprimiertes drahtloses 4K-Videoübertragungs-Kit mit einer Reichweite von ca. 230 Metern, bestehend aus einem Transmitter und einem Receiver. Das System verwendet Teradeks patentierte Zero-Delay-Technologie, um Video mit 4K60 Auflösung mit einer extrem niedrigen Latenzzeit, visuell verlustfrei zu übertragen. Die Ranger Mk II Serie zeichnet sich durch die Erweiterung des Frequenzbandes auf 6 GHz (U-NII5) aus, die 12 zusätzliche RF-Kanäle mit sich bringt. Insgesamt wird ein Frequenzbereich von 4,9 GHz bis 6,425 GHz abgedeckt. Die Frequenzen sind in 5-MHz-Inkrementen einstellbar. Die verschiedenen Ranger Sender- und Empfänger-Modelle sind untereinander kompatibel, um Flexibilität in der Skalierung zu bieten. Diese arbeiten mit der Reichweite des niedrigsten gepaarten Modells. Für den 6-GHz-Betrieb ist es jedoch erforderlich, das dies sowohl auf dem TX als auch auf dem RX unterstützt wird.

Hinweis

Das 6 GHz Band ist derzeit nur in Amerika und Kanada gemäß den UNII-5-Regierungsspezifikationen verfügbar.

Die Nutzung des 6 GHz-Bands ist in Europa eingeschränkt und erst später über ein kostenloses Firmware-Update verfügbar, bis dahin lässt sich das Gerät weiter im 5 GHz-Band nutzen.

Der zulässige Betrieb im 6 GHz Band ist zum aktuellen Zeitpunkt auf den Innenraumeinsatz eingeschränkt, der Einsatz im Außenbereich oder Straßenfahrzeugen ist nach aktueller Gesetzgebung nicht zulässig.

Weitere Infos zur Frequenz-Zuteilung findet sich auf der Website der Bundesnetzagentur.

Hauptmerkmale

Sender und Empfänger mit ca. 230 m Reichweite
patentierte Zero-Delay (<1 ms) Technologie für Live-Produktionen
Übertragung über HEVC und H.264
visuell verlustlose Bildqualität 4K HDR
unterstützt 6 GHz (U-NII-5), 12 zusätzliche RF-Kanäle frei von Interferenzen
AES-256 Verschlüsselung
einstellen der Frequenz in 5-MHz-Schritten
Betrieb von 4,9 GHz bis 6,4 GHz auf lizensierten und nicht-lizensierten Bändern
Interkompatibilität mit aktuellen und früheren Ranger Systemen
Konfiguration über Ranger Manager App möglich
inkl. V-Mount-Akkuhalterung
Multicast-fähig, bis zu 6 Receiver
manuelle und automatische Frequenzauswahl

Lieferumfang

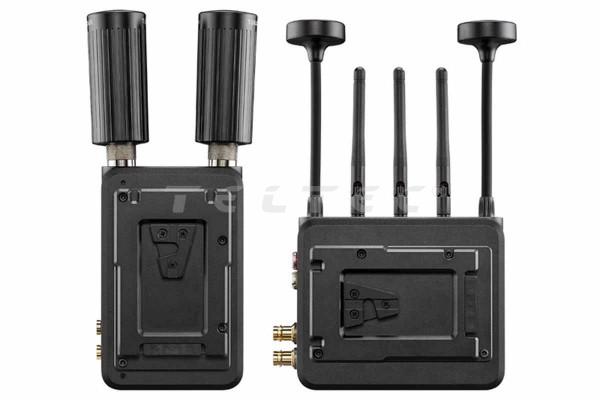

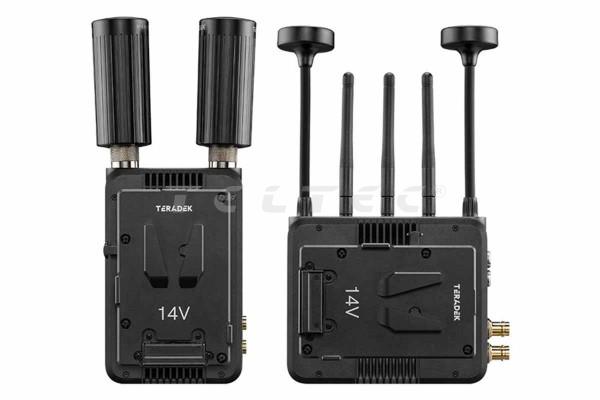

1x Teradek Ranger Mk II 750 12G-SDI/HDMI - Wireless TX/RX Set V-Mount
beinhaltet:

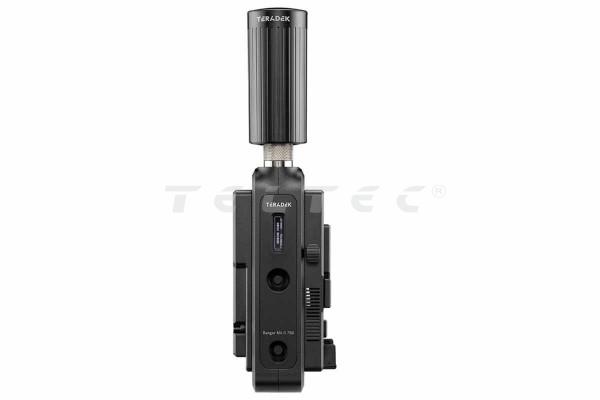

- 1x Ranger Mk II 750 12G/HDMI Sender mit V-Mount

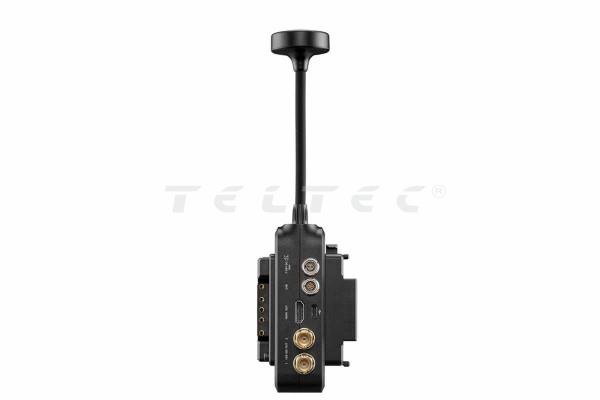

- 1x Ranger Mk II 750 12G/HDMI Empfänger mit V-Mount

Technische Daten

	Transmitter	Receiver
Video
Video-Eingänge	1x 12G-SDI SMPTE 2082-1 Standard/75 Ω, 1x HDMI 2.0 Type-A Buchse	nicht verfügbar
Video-Ausgänge	1x 12G-SDI SMPTE 2082-1 Standard / 75 Ω (1x BNC)	2x 12G-SDI SMPTE 2082-1 standard/75 Ω, 1x HDMI 2.0 Type-A Buchse
Farbabtastung	SDI: YCbCr 4:2:2, 10-Bit HDMI: RGB / YCbCr 4:4:4, 8-Bit \| YCbCr 4:2:2 10-Bit	SDI: YCbCr 4:2:2, 10-Bit HDMI: RGB / YCbCr 4:4:4, 8-Bit \| YCbCr 4:2:2 10-Bit
Delay (TX zu RX)	<0,001 Sek. (ohne Formatkonvertierungen)
Unterstützte Auflösungen	4Kp23.98/24/25/29.97/30/50/59.94/60 1080p23.98/24/25/29.97/30/50/59.94/60 1080psf23.98/24/25/29.97/30 1080i50/59.94/60 720p50/59.94/60 480p50 576p59.94/60 480p50 576p59.94 (nur HDMI)
Eingabe Cross-Konvertierung	Ja, HDMI auf SDI	nicht verfügbar
Ausgabe Videoskalierung	nicht verfügbar	Ja, Framerate und Auflösungsskalierung
Videoverarbeitung
Videokompression	unkomprimiert
Testbildgenerator	nicht verfügbar	Ja
Unterstützung für die Konvertierung von Videoformaten	Ja	Ja
Spektrum-Analysator	Ja (via Ranger Manager App)	Ja
Audio
Audiokompression	48 kHz 24-Bit PCM
Audioeingang	Embedded SDI/HDMI Audioeingang ( 2-Kanal)	nicht verfügbar
Audioausgang	nicht verfügbar	Embedded SDI/HDMI Audioeingang (2-Kanal)
Schnittstellen
Konfigurationsschnittstelle	OLED-Bildschirm mit Menü-Joystick-Navigation
Switches	On/Off Switch
Desktop App	Ranger Manager Anwendung für OSX & Windows
Mobile App	Ranger Manager App (iOS & Android) Konfiguration via Bluetooth
USB-Schnittstelle	Upgrade via USB-C
Bluetooth	Bluetooth 5 LE
Netzwerk
Wireless	lizensierte Frequenzen [1]: 4.850 ~ 5.150 GHz 5.350 ~ 5.470 GHz 5.850 ~ 5.925 GHz unlizensierte Frequenzen: 5.150 ~ 5.250 GHz (Non-DFS) 5.250 ~ 5.350 GHz (DFS) 5.470 ~ 5.725 GHz (DFS) 5.725 ~ 5.850 GHz (Non-DFS) 5.925 ~ 6.425 GHz
RF-Kanal-Auswahl	Auto, Manuell (Manuell ist für non-DFS, DFS und lizensierte Frequenzen verfügbar)
Verschlüsselung	AES-256, RSA-1024 Key Exchange
RF-Leistung	23 dBm EIRP (max. Leistung)	21 dBm EIRP (max. Leistung)
Antennen	1x Horizontal N-Type 2dbi Antennen 1x Vertikal N-Type 2dbi Antennen	5x Vertikal 2 dbi Antennen
Bereich	bis zu 228 m (750 Fuß) mit Panel-Antenne
Rauschunterdrückung	Kann mit Wi-Fi und 5-GHz-Schnurlostelefonen koexistieren und bis zu 6 Geräte am selben Ort betreiben
Stromversorgung
Stromeingang	2-poliger verriegelbarer Stecker 7 - 28 VDC (steckkompatibel zu LEMO)	2-poliger verriegelbarer Stecker 6 - 28 VDC (steckkompatibel zu LEMO)
Akku	V-Mount-Akkuplatte
Nominaler Stromverbrauch	12 Watt	18 Watt
Betriebstemperatur	0 ~ 40 °C
Physikalische Eigenschaften
Montagefähigkeit	Integrierte V-Mount-Halterung und mehrere Befestigungsmöglichkeiten mit M3- und 1/4-20"-Bohrungen	Integrierte V-Mount-Halterung und mehrere Befestigungsmöglichkeiten mit 3/8"x16 und 1/4-20"-Bohrungen
Maße	95 x 157 x 34 mm	114,5 x 137 x 34 mm
Gewicht	ca. 624 g	ca. 584 g
Anmerkungen	[1] Durch die Verwendung dieses Produkts in den lizenzierten Frequenzen erkennen Sie an und erklären sich damit einverstanden, alle geltenden Vorschriften und Regeln einzuhalten und dieses System nur in Übereinstimmung mit den geltenden Lizenzanforderungen zu betreiben.
