Teradek Bolt 6 LT 1500 TX/RX
Videofunkstrecken-Set mit Sender und Empfänger

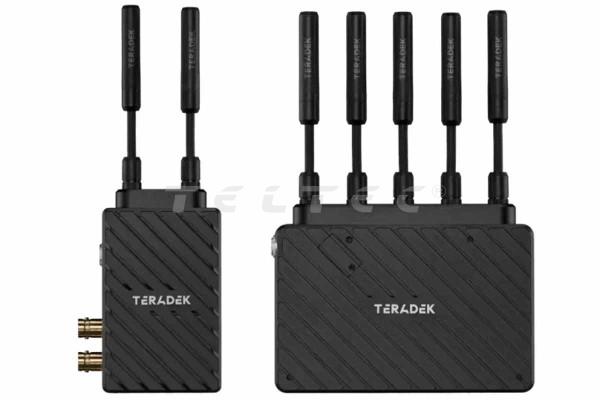

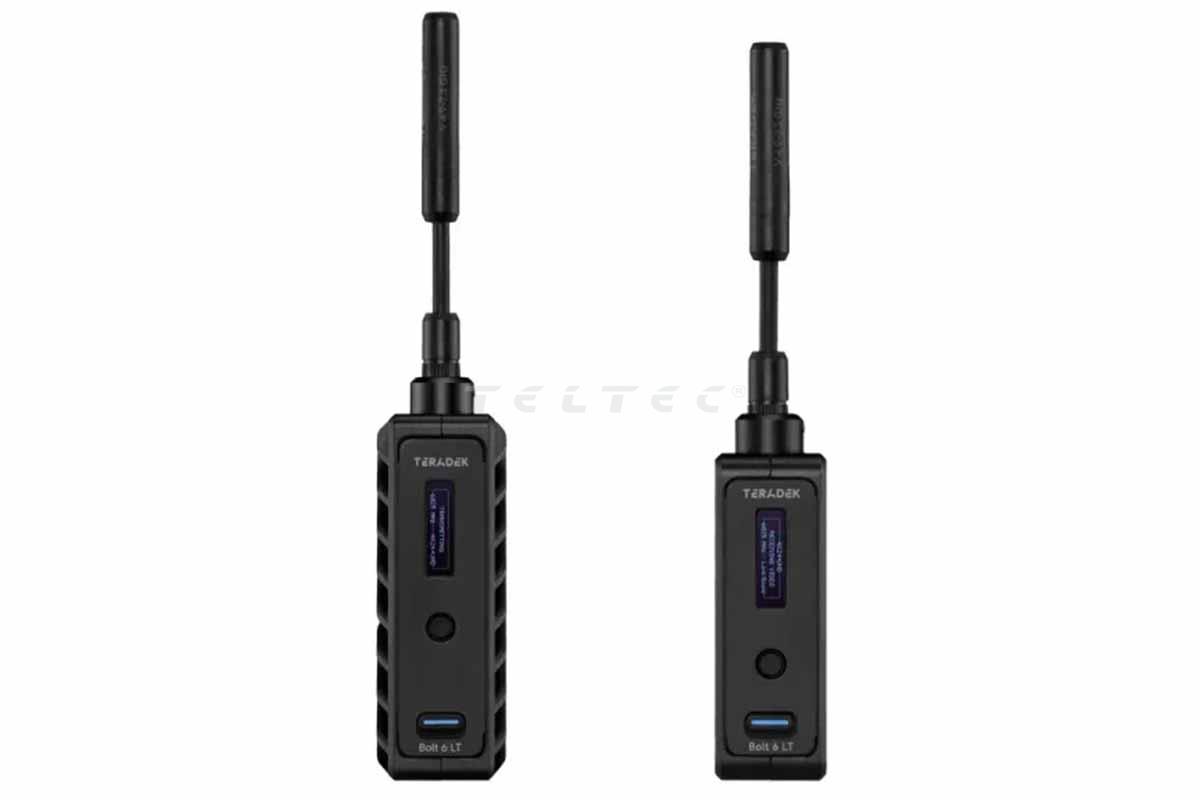

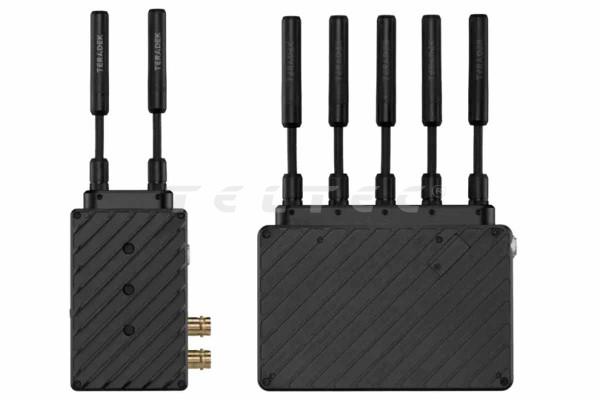

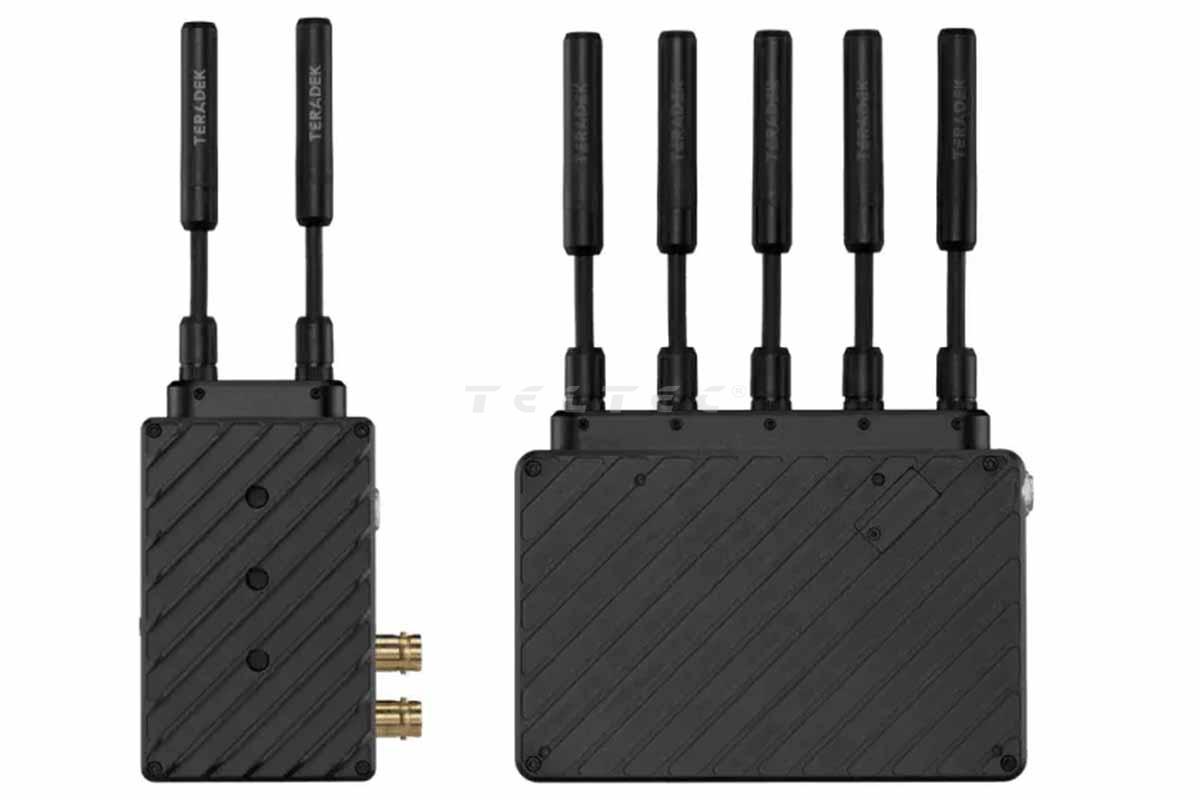

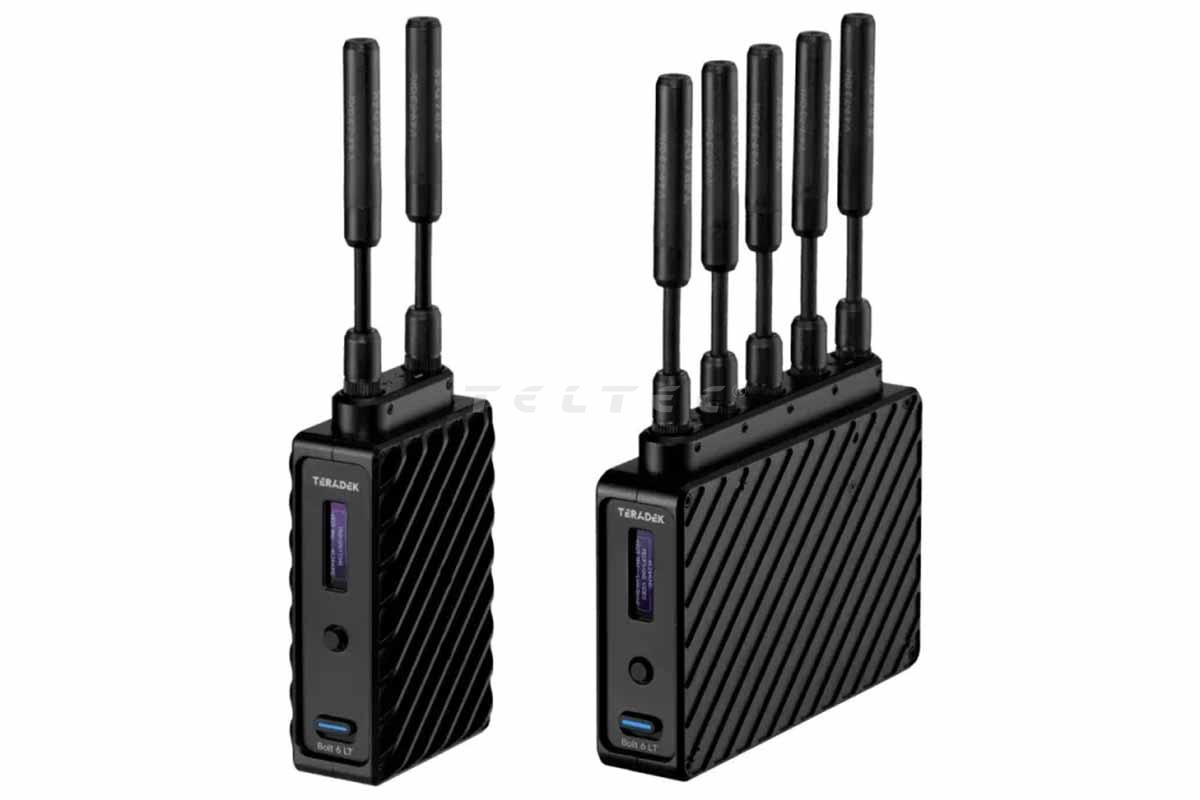

Das Teradek Bolt 6 LT 1500 TX/RX Kit ist eine drahtlose Videofunkstrecke, die aus einem Sender und einem Empfänger besteht. Die Reichweite des Sets beträgt ca. 450 Meter bei freier Sicht, bei einer Echtzeit-Übertragung mit einer extrem geringen Latenz. Der Bolt 6 LT erfüllt die gleiche Nachfrage nach einer kompakten, leichten Lösung mit einer Reichweite von etwa 225 bis 1500 Metern wie der Bolt 4K LT und kann ebenso wie der Rest der Bolt 6-Reihe mit den 12 U-NII 5-Kanälen betrieben werden.
Hinweis
Der zulässige Betrieb im 6 GHz Band ist zum aktuellen Zeitpunkt auf den Innenraumeinsatz eingeschränkt, der Einsatz im Außenbereich oder Straßenfahrzeugen ist nach aktueller Gesetzgebung nicht zulässig.
Weitere Infos zur Frequenz-Zuteilung findet sich auf der Website der Bundesnetzagentur.
Hauptmerkmale
- drahtlose 6GHz-Lösung
- ausgelegt für das U-NII 5-Frequenzspektrum
- voll kompatibel mit 5GHz-Bändern
- Long Range-Modus
- SDI Eye Pattern Tool
- etwa 450 m Reichweite
- zukunftssicher
- Kompatibilität mit dem Bolt 4K-System
- erstklassige drahtlose Videoübertragung
- ohne Verzögerung
Lieferumfang
- 1x Teradek Bolt 6 LT 1500 TX
- 1x Teradek Bolt 6 LT 1500 RX
- 1x Lichtstativ-Adapter ¼-20 Zoll
- 1 x Blitzschuhadapter
- 1 x (Bit 118) 2-poliger Anschluss an PowerTap – 18 Zoll/46 cm Kabel
- 2 x ultradünner HDMI-Stecker Typ A (voll) - HDMI-Stecker Typ A (voll) 18 Zoll/46 cm Kabel
- 2 x SDI - BNC-zu-BNC-Kabel, 10 Zoll
- 1 x PSU 2-Pin-Anschluss an 18-W-AC-Adapter (Int) - 6-Fuß-Kabel
- 1 x USB-Stecker Typ A (voll) - USB-Stecker Typ B (Mikro) -3 Fuß Kabel
kostenloses 6 GHz-Firmware Update
Garantie
- 1 Jahr Herstellergarantie
Technische Daten
Sender |
|
Videos |
|

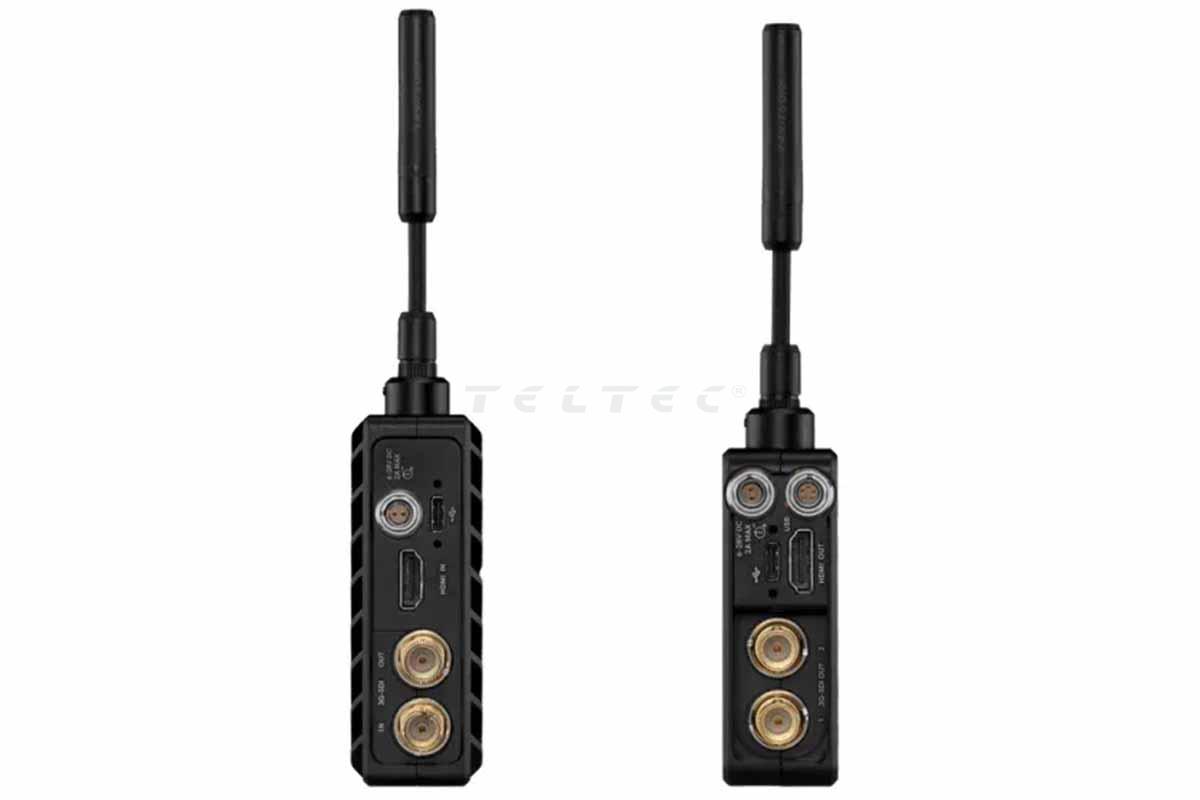

Videoeingänge | 3G-SDI SMPTE 424M-Standard / 75 Ω (BNC x 1) 1 x HDMI 1.4b Typ-A-Buchse |
Videoausgänge | 3G-SDI SMPTE 424M-Standard / 75 Ω (BNC x 1) |
SDI-Hilfsdatenunterstützung | Unterstützt das Lesen von Metadaten, Timecode und Start-/Stopp-Flags der meisten Kamerahersteller |
Farbmusterung | SDI: YCbCr 4:2:2, 10 Bit/ HDMI: RGB/YCbCr 4:4:4 8 Bit, 4:2:2 10 Bit |
Tx zu Rx verzögern | <0,001 Sek |
Eingangskreuzkonvertierung | Ja, HDMI zu SDI (4Kp23.98-30 HDMI-Eingang wird skaliert und als 1080p23.98-30 am SDI-Loopout ausgegeben) |
Unterstützte Auflösungen | 4Kp23.98/24/25/29.97/30 (nur HDMI) 1080p23,98/24/25/29,97/30/50/59,94/60 1080psf23,98/24/25/29,97/30 1080i50/59,94/60 720p50/59,94/60 480p59,94 576p50 480i(NTSC)/576i(PAL) |
Videoverarbeitung |
|
Video-Kompression | Visuell verlustfrei |
Farbkorrektur | Keiner |
Audioverarbeitung |
|
Audiokomprimierung | 48 kHz 24-Bit-PCM |
Eingänge |
|
Audioeingang | Eingebetteter SDI/HDMI-Audioeingang (2 Kanäle) |
Maße & Gewicht |
|
Maße | 60 mm x 103 mm x 33 mm |
Gewicht | 206 g |
Konstruktion | Gefrästes Aluminium (Chassis) und vorschriftsmäßige Leiterplatte |
Montage | Mehrere Befestigungsmöglichkeiten mit 1/4"x20 und M3 Löchern |
Schnittstellen |
|
Konfigurationsschnittstellen | OSD mit Menü, Joystick-Navigation |
Schalter | Ein / Aus Schalter |
App | Bolt-App |
Desktop-Anwendung | Bolt Manager-Anwendung für OSX und Windows |
Funktionalität der USB-Schnittstelle | Upgrade über Micro-USB |
Bluetooth | 2,4 GHz |
Netzwerk |
|
Antennen | 2 externe 2dBi-Antennen (im Lieferumfang enthalten) |
Kabellos | Nicht-DFS-Frequenzen: 5,190 ~ 5,230 GHz, 5,755 ~ 5,795 GHz, 5,945 ~ 6,425 GHz DFS-Frequenzen: 5,270 ~ 5,670 GHz |
HF-Kanalauswahl | Automatik, Manuell |
Verschlüsselung | AES-256, RSA-1024 Schlüsselaustausch |
HF-Leistung | 23 dBm EIRP |
Bereich | Bis zu 750 Fuß, Sichtlinie |
Unicast-Multicast | Kann einen Sender mit bis zu 6 Empfängern verbinden |
Rauschunterdrückung | Kann mit WLAN und schnurlosen 5-GHz-Telefonen koexistieren Kann bis zu 6 Sets am selben Ort betreiben |
Interoperabilität | Kann drahtloses Video an alle Reichweiten von Bolt 4K XT- und Bolt 4K LT-Empfängern übertragen (begrenzt durch Gerät mit kürzester Reichweite) |
Leistung |
|
Leistungsaufnahme | 2-poliger Rundsteckverbinder 6-28 VDC |
Akku | Keine, optionale Dual-Akkuplatte von Sony/Canon |
Nominaler Stromverbrauch | 9 Watt |
Umgebung |
|
Betriebstemperatur | 0-40℃ |
Empfänger |
|
Videos |
|
Videoausgänge | 3G-SDI SMPTE 424M-Standard / 75 Ω (BNC x 1) 1 x HDMI 1.4b Typ-A-Buchse |
SDI-Hilfsdatenunterstützung | Unterstützt das Lesen von Metadaten, Timecode und Start-/Stopp-Flags der meisten Kamerahersteller |
Farbmusterung | SDI: YCbCr 4:2:2, 10 Bit/ HDMI: RGB/YCbCr 4:4:4 8 Bit, 4:2:2 10 Bit |
Ausgangsvideoskalierung | Keine manuellen Einstellungen, aber alle Signale über 4K30 für HDMI und 1080p60 für SDI werden für die entsprechende Ausgabe auf 1080p herunterskaliert |
Unterstützte Auflösungen | 4Kp23.98/24/25/29.97/30 (nur HDMI) 1080p23,98/24/25/29,97/30/50/59,94/60 1080psf23,98/24/25/29,97/30 1080i50/59,94/60 720p50/59,94/60 480p59,94 576p50 480i(NTSC)/576i(PAL) |
Videoverarbeitung |
|
Video-Kompression | Visuell verlustfrei |
Unterstützung für den Testmustergenerator | Ja |
Spektrumanalysator | Ja |
Farbkorrektur | 17 x 17 x 17 3D-LUT (unterstützt 10-Bit-Farbe) |
Audioverarbeitung |
|
Audiokomprimierung | 48 kHz 24-Bit-PCM |
Ausgänge |
|
Audioausgang | Eingebetteter SDI/HDMI-Audioausgang (2 Kanäle) |
Maße & Gewicht |
|
Maße | 122 mm x 94 mm x 27 mm |
Gewicht | 292 g (10,3 Unzen) |
Konstruktion | Gefrästes Aluminium (Chassis) und vorschriftsmäßige Leiterplatte |
Montage | Mehrere Befestigungsmöglichkeiten mit 1/4"x20 und 3/8"x16 Löchern |
Schnittstellen |
|
Konfigurationsschnittstellen | OSD mit Menü, Joystick-Navigation |
Schalter | Ein / Aus Schalter |
App | Bolt-App |
Desktop-Anwendung | Bolt Manager-Anwendung für OSX und Windows |
Funktionalität der USB-Schnittstelle | Upgrade über Micro-USB |
Bluetooth | 2,4 GHz |
Netzwerk |
|
Antennen | 5 externe 2-dBi-Antennen (im Lieferumfang enthalten) |
Kabellos | Nicht-DFS-Frequenzen: 5,190 ~ 5,230 GHz, 5,755 ~ 5,795 GHz, 5,945 ~ 6,425 GHz DFS-Frequenzen: 5,270 ~ 5,670 GHz |
HF-Kanalauswahl | Automatik, Manuell |
Verschlüsselung | AES-256, RSA-1024 Schlüsselaustausch |
HF-Leistung | 21 dBm EIRP |
Bereich | Bis zu 750 Fuß, Sichtlinie |
Unicast-Multicast | Kann einen Sender mit bis zu 6 Empfängern verbinden |
Rauschunterdrückung | Kann mit WLAN und schnurlosen 5-GHz-Telefonen koexistieren Kann bis zu 6 Sets am selben Ort betreiben |
Interoperabilität | Kann drahtloses Video von allen Reichweiten von Bolt 4K XT- und Bolt 4K LT-Sendern empfangen (begrenzt durch Gerät mit kürzester Reichweite) |
Leistung |
|
Leistungsaufnahme | 2-poliger Rundsteckverbinder 6-28 VDC |
Akku | Keine, optional Gold- oder V-Mount-Batterieplatte |
Nominaler Stromverbrauch | 11 Watt |
Umgebung |
|
Betriebstemperatur | 0-40℃ |
Teradek fertigt drahtlose Videogeräte für die Videoübertragung, Kamerasteuerung, Echtzeitüberwachung, Farbkorrektur und Webcasting an. Für komplexe IP-Videosysteme ermöglicht die Cloud-basierte Workflow-Management-Plattform von Teradek Anwendern, eine Flotte von Teradek-Encodern in Echtzeit von überall auf der Welt aus zu bedienen.
