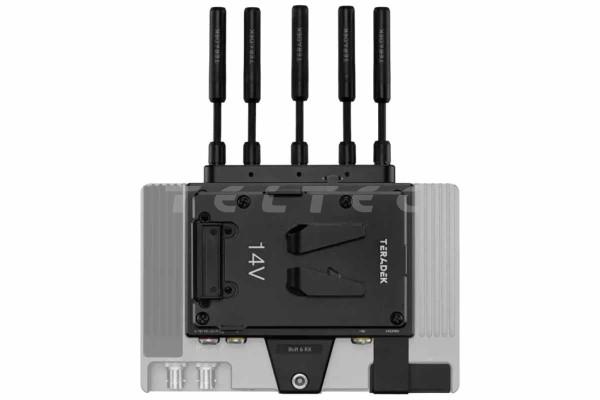

Teradek Bolt 6 Monitor Module 750 RX V-Mount
Monitor Modul mit Übertragungsreichweite bis ca. 220 m
Das Teradek Bolt 6 Monitor Modul 750 RX mit V-Mount ist ein drahtloser Videoempfänger, der bis zu 4K30 10-Bit 422 HDR-Video unterstützt und im 5 GHz- und 6 GHz-Frequenzband arbeitet. Die Reichweite des Empfängers beträgt ca. 225 Meter bei einer sehr geringen Latenz. Die Montage des Transmitters ist an der Rückseite der SmallHD Cine 7, 702 Touch und Indie 7 Smart Monitore möglich. Die direkte Integration bietet den Vorteil, das sich der Bolt 6 und der Smart Monitor Strom und Video teilen und zudem eine drahtlose Kamerasteuerung ermöglicht wird.
Hinweis
Der zulässige Betrieb im 6 GHz Band ist zum aktuellen Zeitpunkt auf den Innenraumeinsatz eingeschränkt, der Einsatz im Außenbereich oder Straßenfahrzeugen ist nach aktueller Gesetzgebung nicht zulässig.
Weitere Infos zur Frequenz-Zuteilung findet sich auf der Website der Bundesnetzagentur.
Hauptmerkmale
- drahtloser Videoempfänger
- 5 GHz und 6 GHz-Frequenzband
- Befestigung an SmallHD Cine 7, 702 Touch oder Indie 7 Monitoren
- Video: bis zu 4K30
- HDMI-Anschluss
- <1ms Latenz
- ca. 225 m Reichweite
- Kompatibilität mit dem Bolt 4K-System
- sehr geringe Übertragungslatenz
Lieferumfang
- 1x Teradek Bolt 6 Monitor Modul 750 RX mit V-Mount
- 5x Antenne 2dBi Starr V 4,9-7,3Ghz RP-SMA
- 1x Schraube Sockelkopf Schwarz 1/4-20 x 3/8'' Länge
- 2x Schraube Socket Head Low Profile Black Oxide M3 x 20mm
- 1x Winkelschraubendreher 2mm Größe 3-3/8'' Länge
- 1x Winkelschraubendreher 3/16" x 2 13/16'' Länge
- 1x HDMI Adapter Bolt 4K RX Monitor Modul
kostenloses 6 GHz-Firmware Update
Garantie
- 1 Jahr Herstellergarantie
Technische Daten
Videos |
|
Videoeingänge | 1 x HDMI 1.4b Typ-A-Buchse |
SDI-Hilfsdatenunterstützung | Unterstützt das Lesen von Metadaten, Timecode und Start-/Stopp-Flags der meisten Kamerahersteller. |
Color Sampling | SDI: YCbCr 4:2:2, 10 Bit/HDMI: RGB 4:4:4, 8 Bit |
Tx zu Rx verzögern | <0,001 Sek |
Unterstützte Auflösungen |
|
Unterstützte Auflösungen | 4Kp23.98/24/25/29.97/30 1080p23,98/24/25/29,97/30/50/59,94/60 1080psf23,98/24/25/29,97/30 1080i50/59,94/60 720p50/59,94/60 |
Videoverarbeitung |
|
Video-Kompression | Visuell verlustfrei |
Farbkorrektur | Keine |
Audioverarbeitung |
|
Audiokomprimierung | 48 kHz 24-Bit-PCM |
Eingänge |
|
Audioeingang | Eingebetteter HDMI-Audioeingang (2-Kanal) |
Maße und Gewicht |
|
Maße | 122 mm x 94 mm x 27 mm |
Gewicht | 292 g |
Konstruktion | Gefrästes Aluminium (Chassis) und vorschriftsmäßige Leiterplatte |
Befestigung | SmallHD 7" Monitor |
Schnittstellen |
|
Konfigurationsschnittstellen | SmallHD Monitor-Benutzeroberfläche |
App | Bolt-App |
Funktionalität der USB-Schnittstelle | SmallHD Monitor-Benutzeroberfläche 2x 5-poliger Verriegelungsanschluss CCU (Host) |
Bluetooth | Über SmallHD-Monitor |
Netzwerk |
|
Antennen | 5 externe 2 dBi-Antennen (im Lieferumfang enthalten) |
Kabellos | Non-DFS-Frequenzen: 5,190 ~ 5,230 GHz, 5,755 ~ 5,795 GHz, 5,945 ~ 6,425 GHz DFS-Frequenzen: 5,270 ~ 5,670 GHz |
HF-Kanalauswahl | Automatik, Manuell |
Verschlüsselung | AES-256, RSA-1024 Key Exchange |
HF-Leistung | 21 dBm EIRP |
Bereich | Bis zu 250 m, Sichtlinie |
Unicast-Multicast | Kann einen Sender mit bis zu 6 Empfängern verbinden |
Rauschunterdrückung | Kann mit WLAN und schnurlosen 5-GHz-Telefonen koexistieren Kann bis zu 6 Sets am selben Ort betreiben |
Interoperabilität | Kann drahtloses Video an alle Reichweiten von Bolt 4K XT- und Bolt 4K LT-Empfängern übertragen (begrenzt durch Gerät mit kürzester Reichweite) |
Leistung |
|
Leistungsaufnahme | 2-poliger Rundsteckverbinder 6-18 V DC |
Batterie | Keine, optionale Sony/Canon Dual-Akkuplatte |
Nominaler Stromverbrauch | 6 Watt |
Umgebung |
|
Betriebstemperatur | 0-40℃ |
Teradek fertigt drahtlose Videogeräte für die Videoübertragung, Kamerasteuerung, Echtzeitüberwachung, Farbkorrektur und Webcasting an. Für komplexe IP-Videosysteme ermöglicht die Cloud-basierte Workflow-Management-Plattform von Teradek Anwendern, eine Flotte von Teradek-Encodern in Echtzeit von überall auf der Welt aus zu bedienen.
