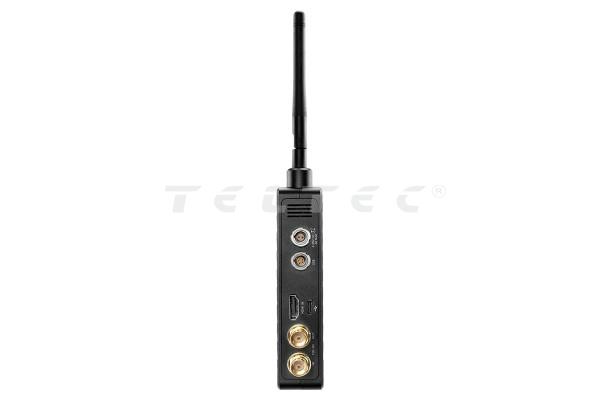

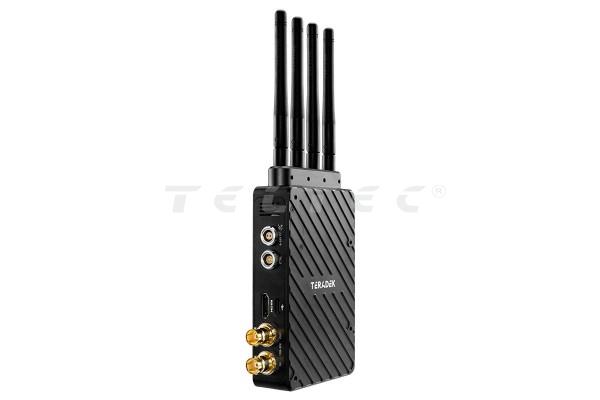

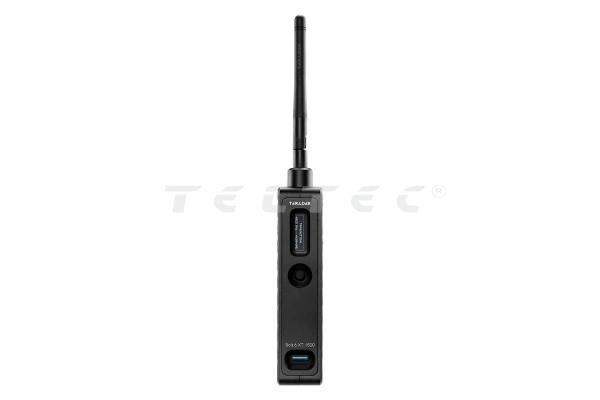

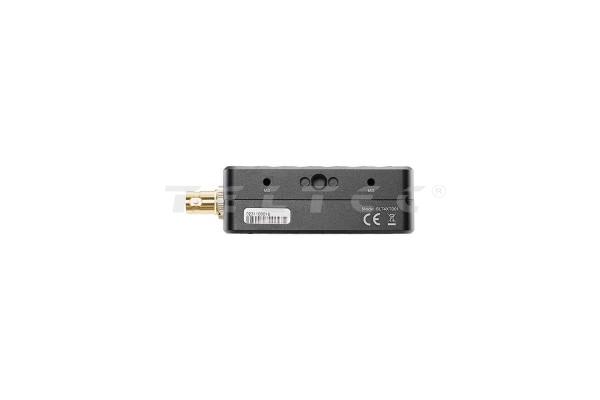

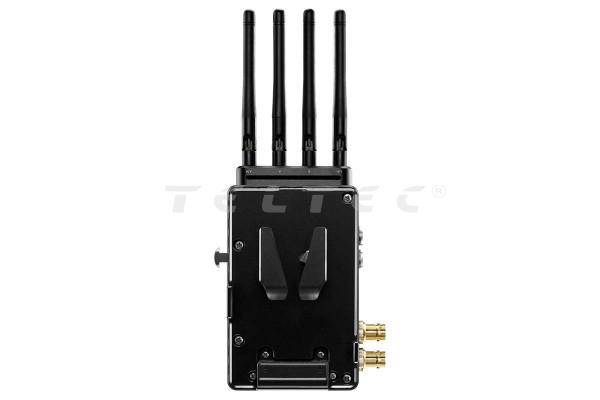

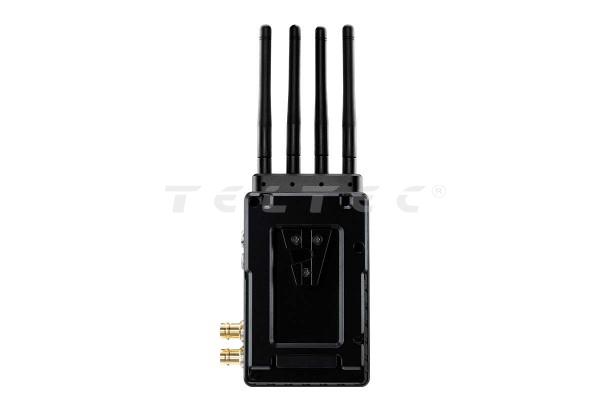

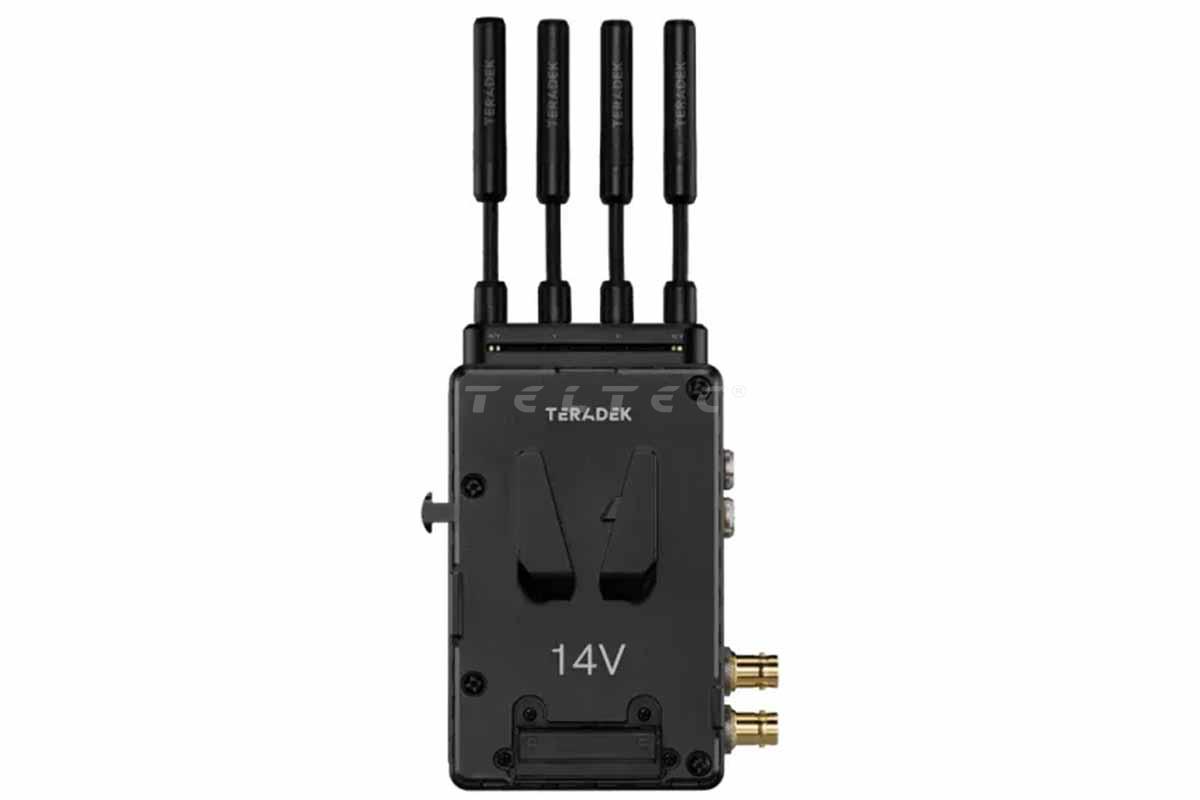

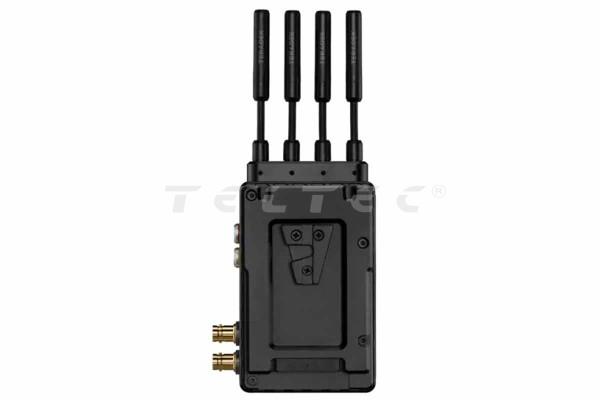

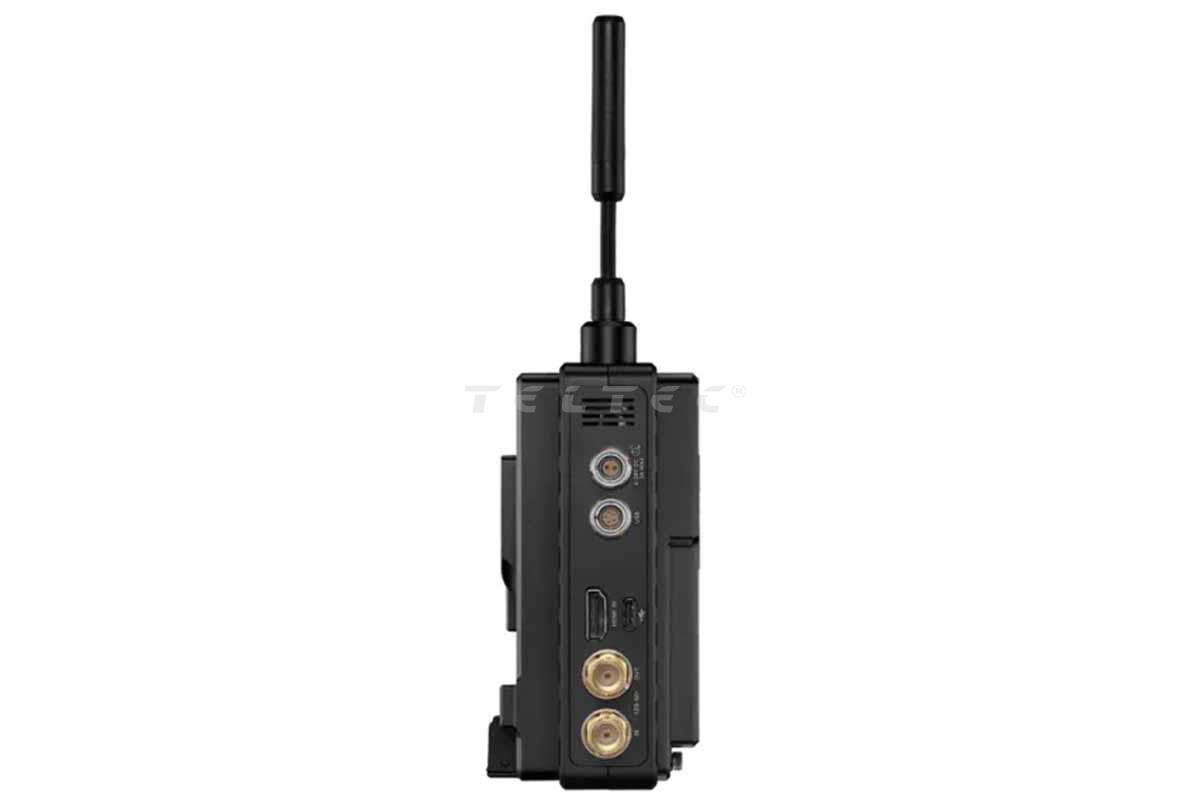

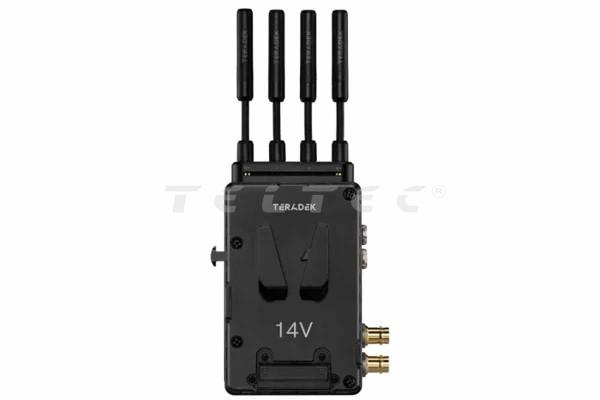

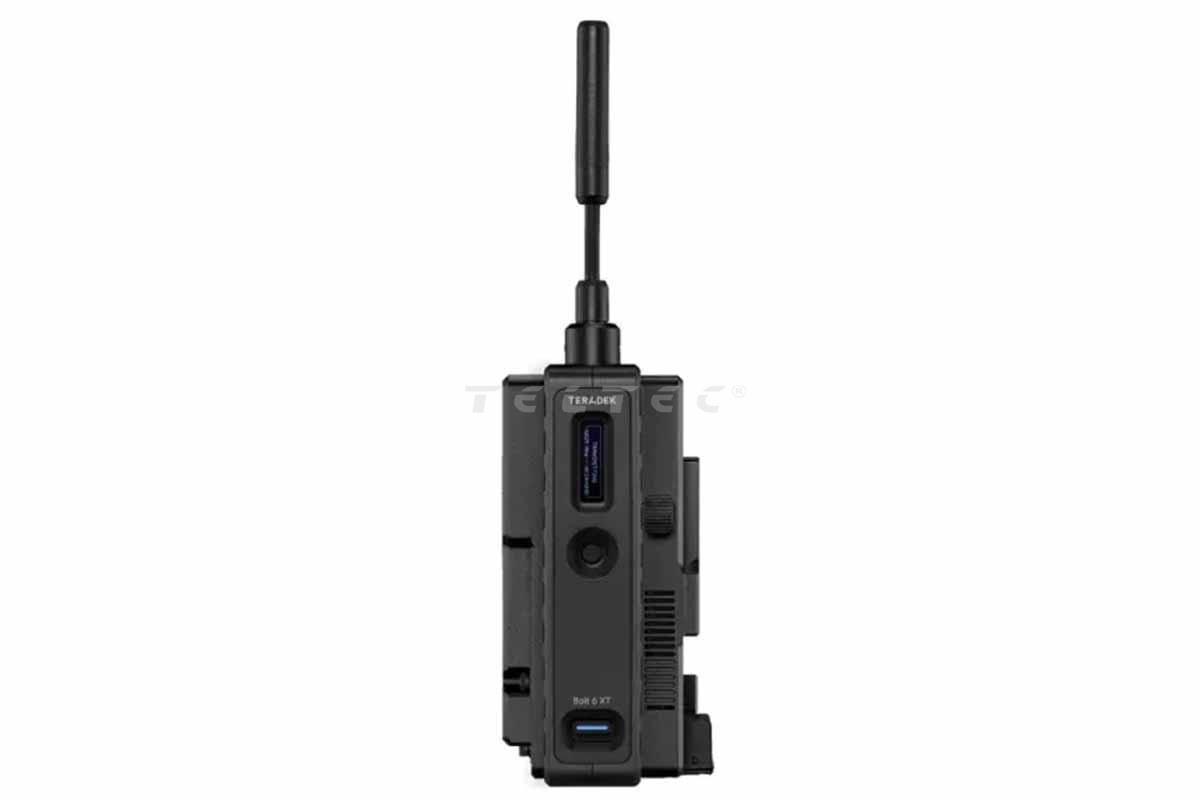

Teradek Bolt 6 XT 1500 12G-SDI/HDMI Wireless TX V-Mount
drahtloser Videofunkstrecken-Sender
Der Teradek Bolt 6 XT 1500 12G-SDI / HDMI Wireless Transmitter mit V-Mount ist ein Sender zum Übertragen von Bilddaten über eine drahtlose Videofunkstrecke. Die Reichweite des Senders beträgt ca. 450 Meter bei freier Sicht, bei einer Echtzeit-Übertragung mit einer extrem geringen Latenz. Der Bolt 6 XT bietet die meisten Upgrades in der Bolt 6-Familie, einschließlich eines neu gestalteten Formfaktors, der kleiner, leichter, kühler und bis zu 50 % leiser als sein Bolt 4K-Pendant ist.
Hinweis
Der zulässige Betrieb im 6 GHz Band ist zum aktuellen Zeitpunkt auf den Innenraumeinsatz eingeschränkt, der Einsatz im Außenbereich oder Straßenfahrzeugen ist nach aktueller Gesetzgebung nicht zulässig.
Weitere Infos zur Frequenz-Zuteilung findet sich auf der Website der Bundesnetzagentur.
Hauptmerkmale
- drahtlose 6GHz-Lösung
- ausgelegt für das U-NII 5-Frequenzspektrum
- voll kompatibel mit 5GHz-Bändern
- Long Range-Modus
- SDI Eye Pattern Tool
- leicht und kompakt
- sehr leise
- etwa 450 m Reichweite
- zukunftssicher
- Kompatibilität mit dem Bolt 4K-System
- erstklassige drahtlose Videoübertragung
- ohne Verzögerung
Lieferumfang
- 1x Teradek Bolt 6 XT 1500 12G-SDI/HDMI Wireless TX V-Mount
- 1x Teradek Bolt 6 XT Akku-Abdeckplatte vorne
- 2x Flachkopf-Schraube
- 1x (Bit 118) 2-poliger Anschluss an PowerTap – 46 cm Kabel
- 1x ultradünner HDMI-Stecker Typ A (voll) - HDMI-Stecker Typ A (voll) 46 cm Kabel
- 1x SDI 12G BNC auf BNC 46 cm Kabel
- 1x Netzteil 2-poliger Anschluss an 30-W-Netzteil (Int) – 1,82 m Kabel
- 4x Antenne 2dBi Starr V 4,9-7,3 GHz RP-SMA
- 1x USB 2.0 Typ A Stecker auf USB Typ C Stecker - 1 m Kabel
- 1x Teradek Bolt 6 XT Akku-Abdeckplatte hinten
kostenloses 6 GHz-Firmware Update
Garantie
- 1 Jahr Herstellergarantie
Technische Daten
Sender |
|
Videos |
|
Videoeingänge | 12G-SDI SMPTE 2082-1-Standard / 75 Ω (BNC x 1) |
1 x HDMI 2.0 Typ-A-Buchse | |
Videoausgänge | 12G-SDI SMPTE 2082-1-Standard / 75 Ω (BNC x 1) |
SDI-Hilfsdatenunterstützung | Unterstützt die Übertragung von Metadaten, Timecode und Start-/Stopp-Flags der meisten Kamerahersteller. |
Farbmusterung | SDI: YCbCr 4:2:2, 10 Bit/HDMI: RGB 4:4:4, 8 Bit |
Tx zu Rx verzögern | <0,001 Sek |
Eingangskreuzkonvertierung | Ja, HDMI zu SDI |
Unterstützte Auflösungen | 4Kp23.98/24/25/29.97/30/50/59.94/60 1080p23,98/24/25/29,97/30/50/59,94/60 1080psf23,98/24/25/29,97/30 1080i50/59,94/60 720p50/59,94/60 480p50 576p59.94/60 480i(NTSC)/576i(PAL) |
Videoverarbeitung |
|
Video-Kompression | Visuell verlustfrei |
Farbkorrektur | Keiner |
Audiokomprimierung | 48 kHz 24-Bit-PCM |
Audioeingang | Eingebetteter SDI/HDMI-Audioeingang (2 Kanäle) |
Maße & Gewicht |
|
Maße | 132 x 91 x 27 mm |
Gewicht | 344 g (12,1 Unzen) |
Konstruktion | Gefrästes Aluminium (Chassis) und vorschriftsmäßige Leiterplatte |
Montage | Mehrere Befestigungsmöglichkeiten mit 1/4"x20 und M3 Löchern |
Schnittstellen |
|
Konfigurationsschnittstellen | OSD mit Menü, Joystick-Navigation |
Schalter | Ein / Aus Schalter |
Funktionalität der USB-Schnittstelle | Upgrade über USB-C |
5-poliger Verriegelungsanschluss CCU | |
Bluetooth | 2,4 GHz |
Netzwerk |
|

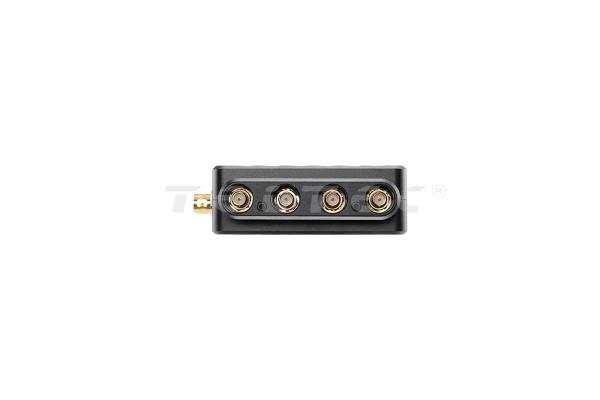

Antennen | 4 externe 2dBi-Antennen (im Lieferumfang enthalten) |
Kabellos | Nicht-DFS-Frequenzen: |
5,190 ~ 5,230 GHz, 5,755 ~ 5,795 GHz, 5,945 ~ 6,425 GHz | |
DFS-Frequenzen: | |
5,270 ~ 5,670 GHz | |
HF-Kanalauswahl | Automatik, Manuell |
Verschlüsselung | AES-256, RSA-1024 Schlüsselaustausch |
HF-Leistung | 23 dBm EIRP |
Bereich | Bis zu 750 Fuß, Sichtlinie |
Unicast-Multicast | Kann einen Sender mit bis zu 6 Empfängern verbinden |
Rauschunterdrückung | Kann mit WLAN und schnurlosen 5-GHz-Telefonen koexistieren |
Kann bis zu 6 Sets am selben Ort betreiben | |
Leistung |
|
Leistungsaufnahme | 2-poliger Rundsteckverbinder 6-28 VDC |
Batterie | Keine, optionale Dual-Akkuplatte von Sony/Canon |
Akkulaufzeit | 20 Watt |
Umgebung | |
Betriebstemperatur | 0-40℃ |
Teradek fertigt drahtlose Videogeräte für die Videoübertragung, Kamerasteuerung, Echtzeitüberwachung, Farbkorrektur und Webcasting an. Für komplexe IP-Videosysteme ermöglicht die Cloud-basierte Workflow-Management-Plattform von Teradek Anwendern, eine Flotte von Teradek-Encodern in Echtzeit von überall auf der Welt aus zu bedienen.
