Teradek Ranger Mk II 2500 12G-SDI/HDMI - Wireless TX/RX Deluxe Kit V-Mount
Drahtloses 4K-Videoübertragungs Kit mit 12G-SDI, HDMI 2.0, ca. 760 m Reichweite
Das Teradek Ranger Mk II 2500 12G-SDI/HDMI - Wireless TX/RX Set ist ein unkomprimiertes drahtloses 4K-Videoübertragungs-Kit mit einer Reichweite von ca. 760 Metern, bestehend aus einem Transmitter und einem Receiver. Das System verwendet Teradeks patentierte Zero-Delay-Technologie, um Video mit 4K60 Auflösung mit einer extrem niedrigen Latenzzeit, visuell verlustfrei zu übertragen. Die Ranger Mk II Serie zeichnet sich durch die Erweiterung des Frequenzbandes auf 6 GHz (U-NII5) aus, die 12 zusätzliche RF-Kanäle mit sich bringt. Insgesamt wird ein Frequenzbereich von 4,9 GHz bis 6,425 GHz abgedeckt. Die Frequenzen sind in 5-MHz-Inkrementen einstellbar. Die verschiedenen Ranger Sender- und Empfänger-Modelle sind untereinander kompatibel, um Flexibilität in der Skalierung zu bieten. Diese arbeiten mit der Reichweite des niedrigsten gepaarten Modells. Für den 6-GHz-Betrieb ist es jedoch erforderlich, das dies sowohl auf dem TX als auch auf dem RX unterstützt wird.
Hinweis
Das 6 GHz Band ist derzeit nur in Amerika und Kanada gemäß den UNII-5-Regierungsspezifikationen verfügbar.
Die Nutzung des 6 GHz-Bands ist in Europa eingeschränkt und erst später über ein kostenloses Firmware-Update verfügbar, bis dahin lässt sich das Gerät weiter im 5 GHz-Band nutzen.
Der zulässige Betrieb im 6 GHz Band ist zum aktuellen Zeitpunkt auf den Innenraumeinsatz eingeschränkt, der Einsatz im Außenbereich oder Straßenfahrzeugen ist nach aktueller Gesetzgebung nicht zulässig.
Weitere Infos zur Frequenz-Zuteilung findet sich auf der Website der Bundesnetzagentur.
Hauptmerkmale
- Sender und Empfänger mit ca. 760 m Reichweite
- patentierte Zero-Delay (<1 ms) Technologie für Live-Produktionen
- Übertragung über HEVC und H.264
- visuell verlustlose Bildqualität 4K HDR
- unterstützt 6 GHz (U-NII-5), 12 zusätzliche RF-Kanäle frei von Interferenzen
- AES-256 Verschlüsselung
- einstellen der Frequenz in 5-MHz-Schritten
- Betrieb von 4,9 GHz bis 6,4 GHz auf lizensierten und nicht-lizensierten Bändern
- Interkompatibilität mit aktuellen und früheren Ranger Systemen
- Konfiguration über Ranger Manager App möglich
- inkl. V-Mount-Akkuhalterung
- Multicast-fähig, bis zu 6 Receiver
- manuelle und automatische Frequenzauswahl
Lieferumfang

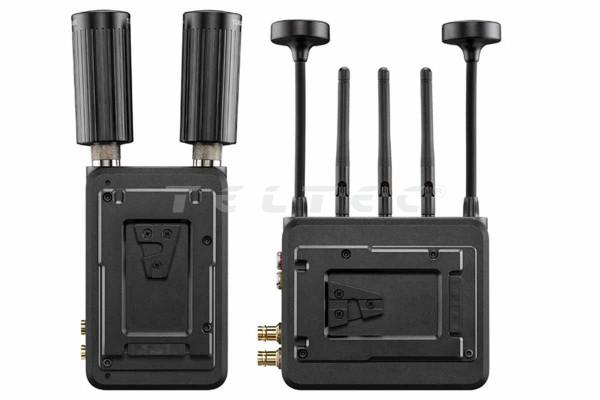

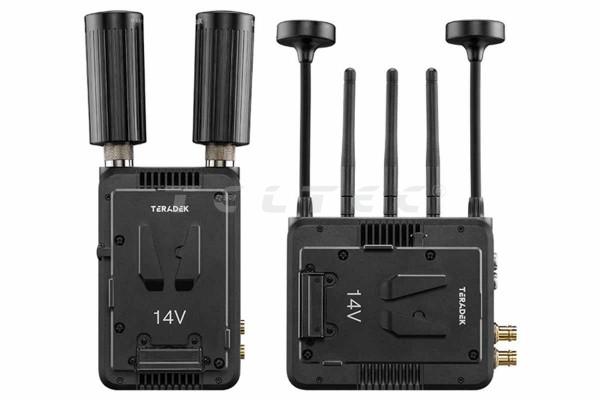

- 1x Teradek Ranger Mk II 2500 12G-SDI/HDMI - Wireless TX/RX Set V-Mount

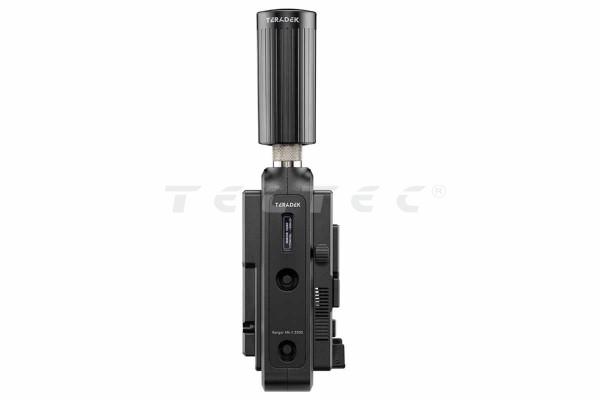

beinhaltet:- 1x Ranger Mk II 2500 12G/HDMI Sender mit V-Mount

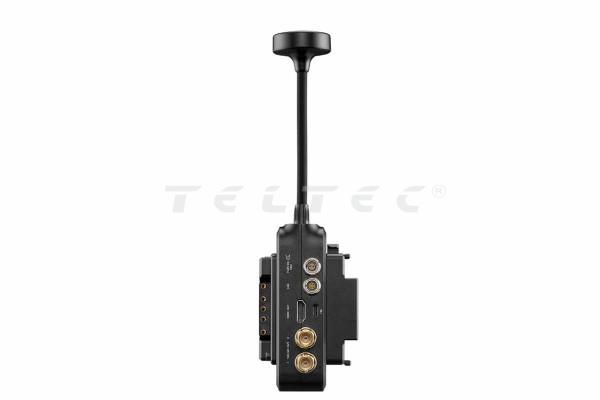

- 1x Ranger Mk II 2500 12G/HDMI Empfänger mit V-Mount
Technische Daten
Transmitter |
Receiver |
|
Video |
||
Video-Eingänge |
|
nicht verfügbar |
Video-Ausgänge |
|
|
Farbabtastung |
|
|
Delay (TX zu RX) | <0,001 Sek. (ohne Formatkonvertierungen) | |
Unterstützte Auflösungen | 4Kp23.98/24/25/29.97/30/50/59.94/60 1080p23.98/24/25/29.97/30/50/59.94/60 1080psf23.98/24/25/29.97/30 1080i50/59.94/60 720p50/59.94/60 480p50 576p59.94/60 480p50 576p59.94 (nur HDMI) |
|
Eingabe Cross-Konvertierung | Ja, HDMI auf SDI | nicht verfügbar |
Ausgabe Videoskalierung | nicht verfügbar | Ja, Framerate und Auflösungsskalierung |
Videoverarbeitung |
||
Videokompression | unkomprimiert | |
Testbildgenerator | nicht verfügbar | Ja |
Unterstützung für die Konvertierung von Videoformaten | Ja | Ja |
Spektrum-Analysator | Ja (via Ranger Manager App) | Ja |
Audio |
||
Audiokompression | 48 kHz 24-Bit PCM | |
Audioeingang | Embedded SDI/HDMI Audioeingang ( 2-Kanal) |
nicht verfügbar |
Audioausgang | nicht verfügbar | Embedded SDI/HDMI Audioeingang (2-Kanal) |
Schnittstellen |
||
Konfigurationsschnittstelle | OLED-Bildschirm mit Menü-Joystick-Navigation | |
Switches | On/Off Switch | |
Desktop App | Ranger Manager Anwendung für OSX & Windows | |
Mobile App | Ranger Manager App (iOS & Android) Konfiguration via Bluetooth |
|
USB-Schnittstelle | Upgrade via USB-C | |
Bluetooth | Bluetooth 5 LE | |
Netzwerk |
||
Wireless | lizensierte Frequenzen [1]: 4.850 ~ 5.150 GHz 5.350 ~ 5.470 GHz 5.850 ~ 5.925 GHz unlizensierte Frequenzen: 5.150 ~ 5.250 GHz (Non-DFS) 5.250 ~ 5.350 GHz (DFS) 5.470 ~ 5.725 GHz (DFS) 5.725 ~ 5.850 GHz (Non-DFS) 5.925 ~ 6.425 GHz |
|
RF-Kanal-Auswahl | Auto, Manuell (Manuell ist für non-DFS, DFS und lizensierte Frequenzen verfügbar) |
|
Verschlüsselung | AES-256, RSA-1024 Key Exchange | |
RF-Leistung | 23 dBm EIRP (max. Leistung) | 21 dBm EIRP (max. Leistung) |
Antennen | 1x Horizontal N-Type 2dbi Antennen 1x Vertikal N-Type 2dbi Antennen |
5x Vertikal 2 dbi Antennen |
Bereich | bis zu 762 m (2500 Fuß) mit Panel-Antenne | |
Rauschunterdrückung | Kann mit Wi-Fi und 5-GHz-Schnurlostelefonen koexistieren und bis zu 6 Geräte am selben Ort betreiben | |
Stromversorgung |
||
Stromeingang | 2-poliger verriegelbarer Stecker 7 - 28 VDC (steckkompatibel zu LEMO) | 2-poliger verriegelbarer Stecker 6 - 28 VDC (steckkompatibel zu LEMO) |
Akku | V-Mount-Akkuplatte | |
Nominaler Stromverbrauch | 12 Watt | 18 Watt |
Betriebstemperatur | 0 ~ 40 °C | |
Physikalische Eigenschaften |
||
Montagefähigkeit | Integrierte V-Mount-Halterung und mehrere Befestigungsmöglichkeiten mit M3- und 1/4-20"-Bohrungen | Integrierte V-Mount-Halterung und mehrere Befestigungsmöglichkeiten mit 3/8"x16 und 1/4-20"-Bohrungen |
Maße | 95 x 157 x 34 mm | 114,5 x 137 x 34 mm |
Gewicht | ca. 624 g | ca. 584 g |
Anmerkungen | [1] Durch die Verwendung dieses Produkts in den lizenzierten Frequenzen erkennen Sie an und erklären sich damit einverstanden, alle geltenden Vorschriften und Regeln einzuhalten und dieses System nur in Übereinstimmung mit den geltenden Lizenzanforderungen zu betreiben. |
Teradek fertigt drahtlose Videogeräte für die Videoübertragung, Kamerasteuerung, Echtzeitüberwachung, Farbkorrektur und Webcasting an. Für komplexe IP-Videosysteme ermöglicht die Cloud-basierte Workflow-Management-Plattform von Teradek Anwendern, eine Flotte von Teradek-Encodern in Echtzeit von überall auf der Welt aus zu bedienen.
