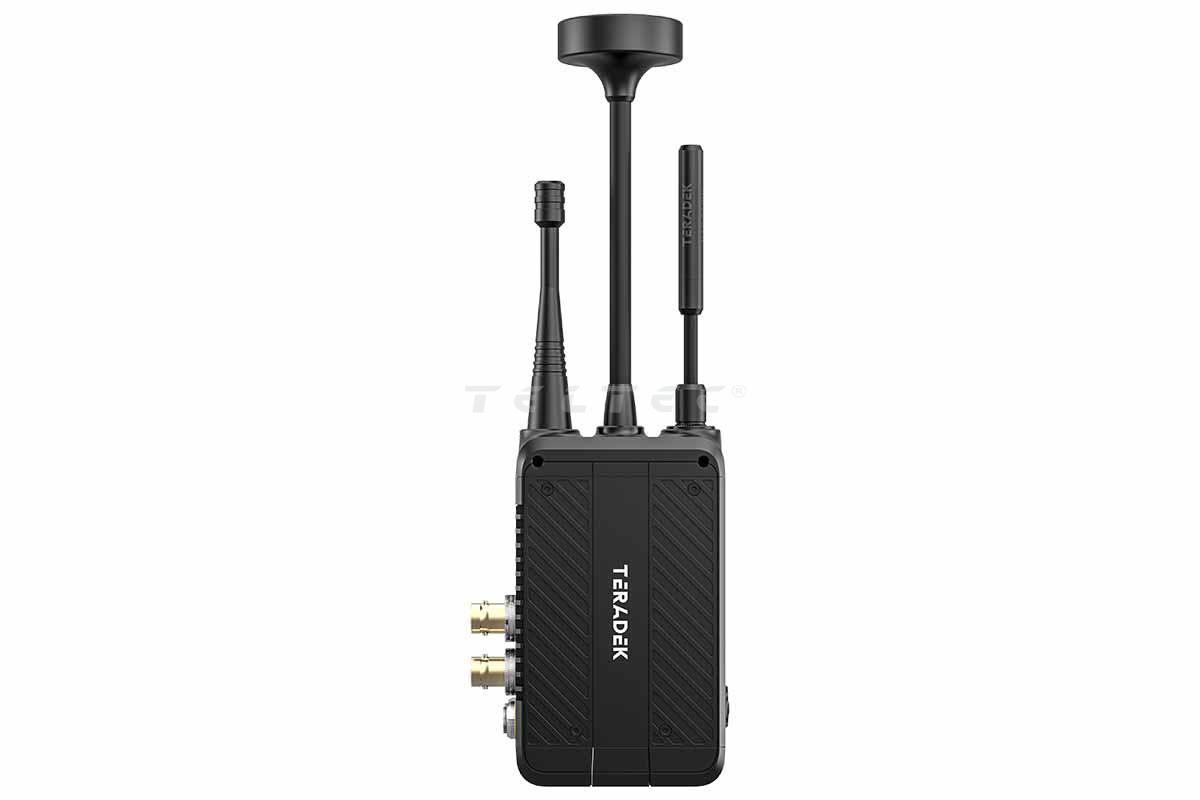

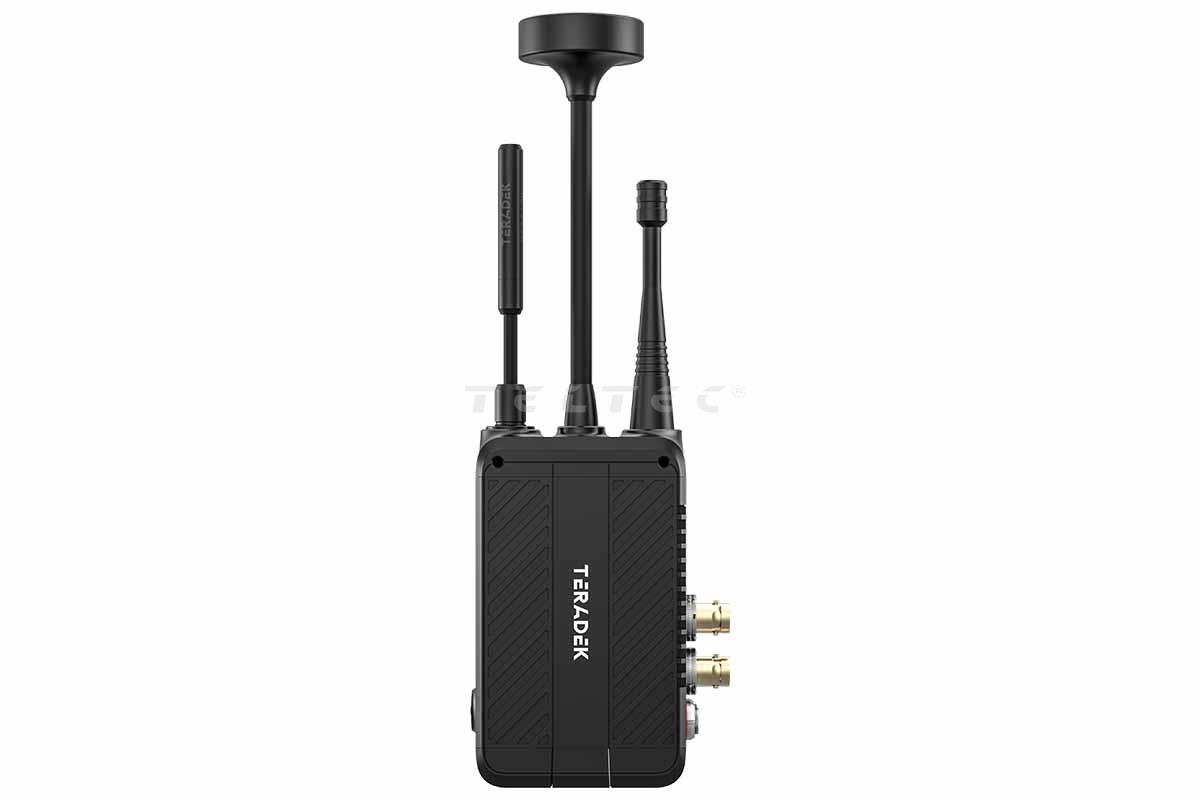

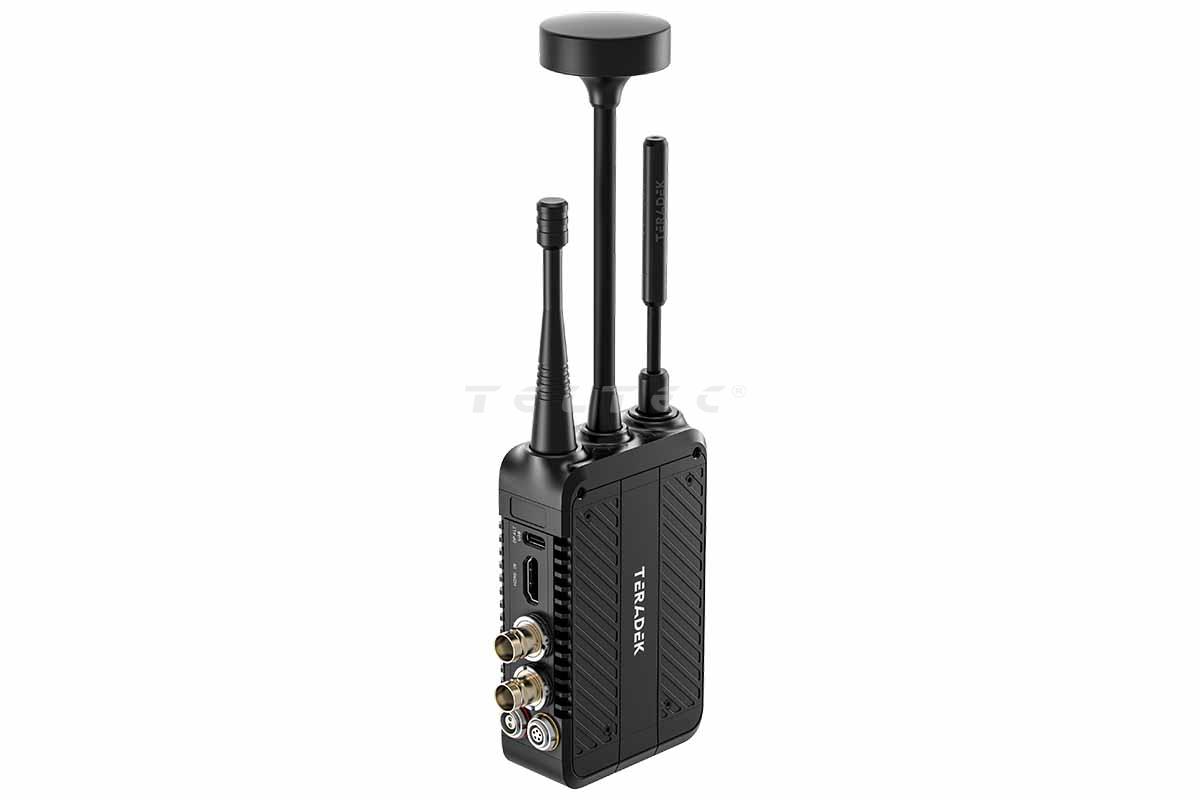

Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX

Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX ist ein professioneller Zero-Delay-Videofunk-Sender für 4K-HDR-Video und drahtlose Produktionsdaten. Die MAX-Variante ist für Übertragungsreichweiten von bis zu 5.000 ft / 1,5 km ausgelegt und kombiniert 12G-SDI und HDMI mit einem separaten Funkkanal für Daten-Workflows.

Bolt 7 erweitert den klassischen Teradek-Videofunk um eine zusätzliche drahtlose Datenverbindung. Parallel zur Zero-Delay-Videoübertragung lassen sich damit beispielsweise Kamera- und Monitorsteuerung, Ethernet-Daten sowie Color-Management-Workflows übertragen. Der Bolt 7 MAX TX ist dabei die reichweitenstärkste Senderausführung der Bolt-7-Serie.

Das kompaktere Gehäuse, das hochauflösende Farbdisplay und neue Pairing-Möglichkeiten sind auf schnelle Setups an professionellen Kamera-Rigs ausgelegt. DisplayPort Alt Mode über USB-C erweitert die möglichen Signalwege zusätzlich für kompatible Kameras.

Das Wichtigste in 4 Punkten

• Zero-Delay-Übertragung von 4K-HDR-Video über 12G-SDI und HDMI
• MAX-Reichweite von bis zu 5.000 ft / 1,5 km
• Separater Funkkanal für Produktionsdaten wie Kamera- und Monitorsteuerung, Ethernet und Color Management
• USB-C mit DisplayPort Alt Mode für Video und Kommunikation mit kompatiblen Geräten

Für wen ist Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX geeignet?

Der Bolt 7 MAX TX richtet sich an professionelle Film-, Broadcast-, Live- und Commercial-Produktionen, bei denen nicht nur eine drahtlose Videoverbindung, sondern auch eine hohe Reichweite und die Integration weiterer Produktionsdaten gefragt sind.

Die MAX-Ausführung eignet sich insbesondere für größere Sets und Anwendungen, bei denen die geringeren Reichweiten der Bolt 7 750- und 1500-Varianten nicht ausreichen. Durch 12G-SDI und HDMI lässt sich der Sender in professionelle Videosignalwege integrieren, während die separate Datenverbindung zusätzliche Steuerungs- und Netzwerk-Workflows ermöglicht.

In der Praxis

Bolt 7 überträgt Video und Produktionsdaten über getrennte Funkverbindungen parallel. Dadurch kann die Videofunkstrecke beispielsweise zusätzlich als drahtloser Ersatz für bestimmte Ethernet- oder Datenverbindungen im Setup dienen. Die Unterlagen nennen Kamera- und Monitorsteuerung sowie Color-Management mit Drittanbieter-Tools wie LiveGrade als mögliche Anwendungen.

Für Kamera-Rigs wurde das Sendergehäuse gegenüber der vorherigen Bolt-6-XT-Generation verkleinert. Teradek bezeichnet den Bolt 7 TX als rund 20 % kleiner und als den bislang kompaktesten eigenen 12G-SDI-Sender.

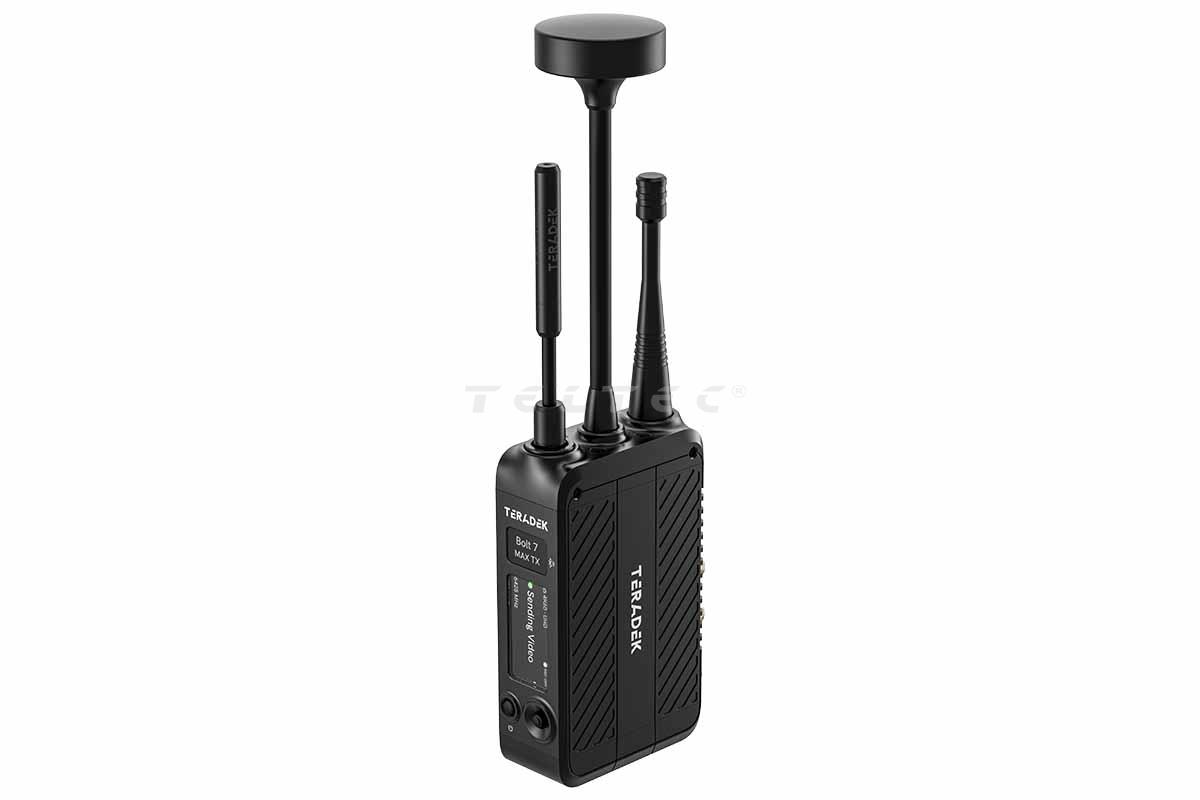

Das neue hochauflösende Farbdisplay vereinfacht die Bedienung direkt am Gerät. Für das Pairing stehen drahtlose und kabelgebundene Möglichkeiten zur Verfügung. Beim kabelgebundenen Pairing werden Sender und Empfänger über eine 5-Pin-zu-USB-C-Verbindung gekoppelt.

USB-C unterstützt DisplayPort Alt Mode. Damit kann der Sender Video und Kommunikation über ein USB-C-Kabel von entsprechend kompatiblen Kameras übernehmen. Die USB-C-Verbindung versorgt den Bolt 7 selbst dabei nicht mit Strom; für Sender und Empfänger ist weiterhin eine externe Stromversorgung erforderlich.

Hinweise

• MAX-Version mit einer angegebenen Reichweite von bis zu 1,5 km
• 900-MHz-Datenfunk setzt für die vollständige Funktion einen Bolt-7-Sender und einen Bolt-7-Empfänger voraus
• Video-Kompatibilität besteht laut Bolt-7-FAQ auch zu BB3-basierten Bolt 4K-, Bolt 6- und aktuellen Ace-Systemen
• Bolt 4K unterstützt dabei keine 6-GHz-Verbindung
• Nicht kompatibel mit älteren BB2-Systemen wie Bolt 500, Bolt 1000 und Bolt 3000
• USB-C dient nicht zur Stromversorgung des Bolt 7 TX

Hauptmerkmale

• Reichweite: bis zu 1,5 km
• Auflösung: 4K HDR
• Frequenzbereiche: 5 GHz / 6 GHz für Video; zusätzlicher Datenfunk, in Europa 863–868 MHz SRD Band angegeben

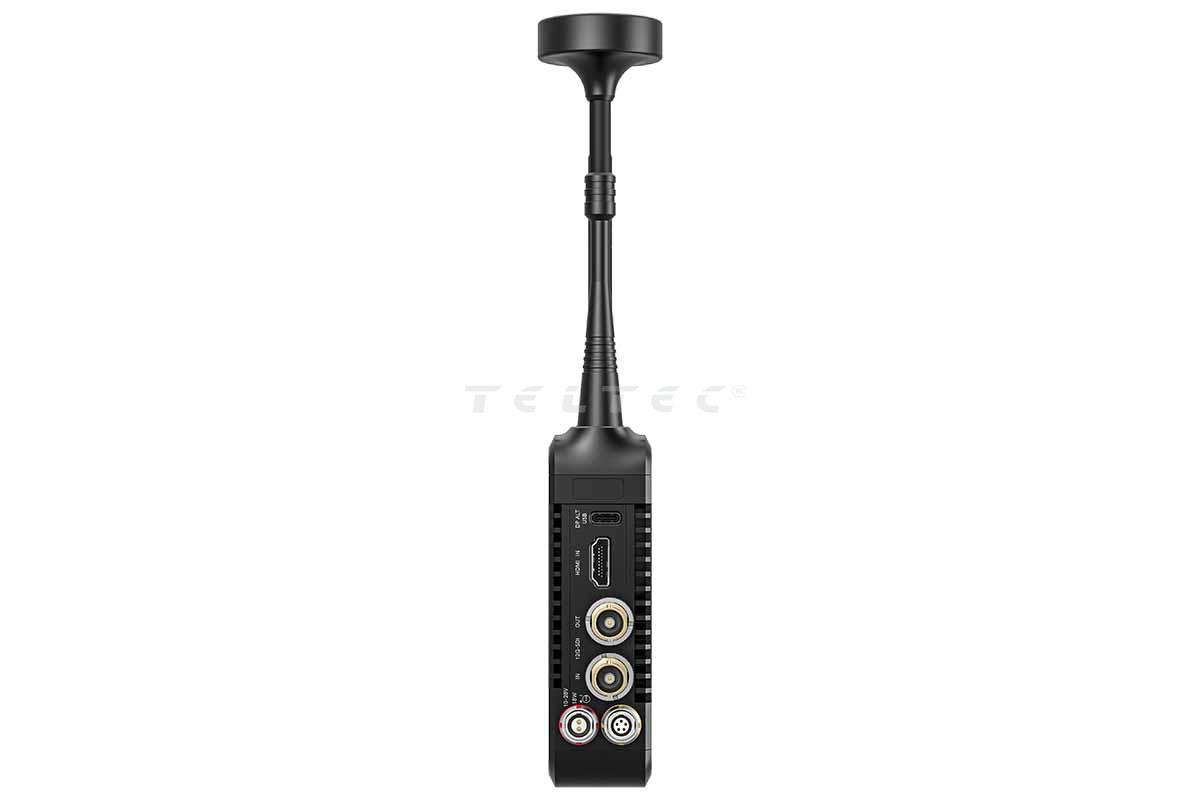

• Anschlüsse: 12G-SDI In/Out, HDMI Eingang, USB-C mit DisplayPort Alt Mode, 5-Pin für Daten/Ethernet, 2-Pin Stromanschluss
• Latenz: Zero-Delay
• MAX-Ausführung des Bolt 7 Wireless Transmitters
• Dedizierter Datenkanal für Kamera- und Monitorsteuerung, Ethernet und Color-Management-Workflows
• Hochauflösendes Farbdisplay
• Kabelgebundenes und drahtloses Pairing
• Kompatibilität mit Bolt-4K-, Bolt-6- und aktuellen Ace-Systemen für die Videoübertragung gemäß den dokumentierten Einschränkungen

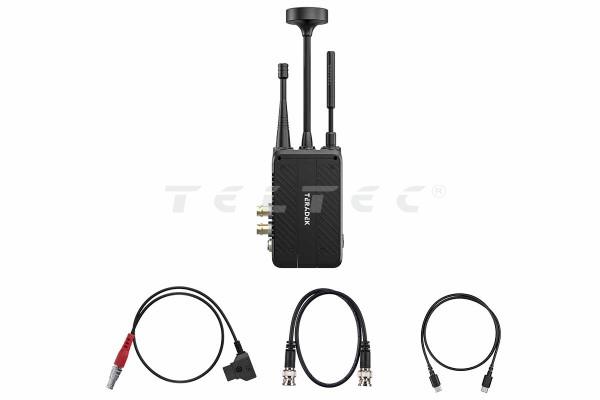

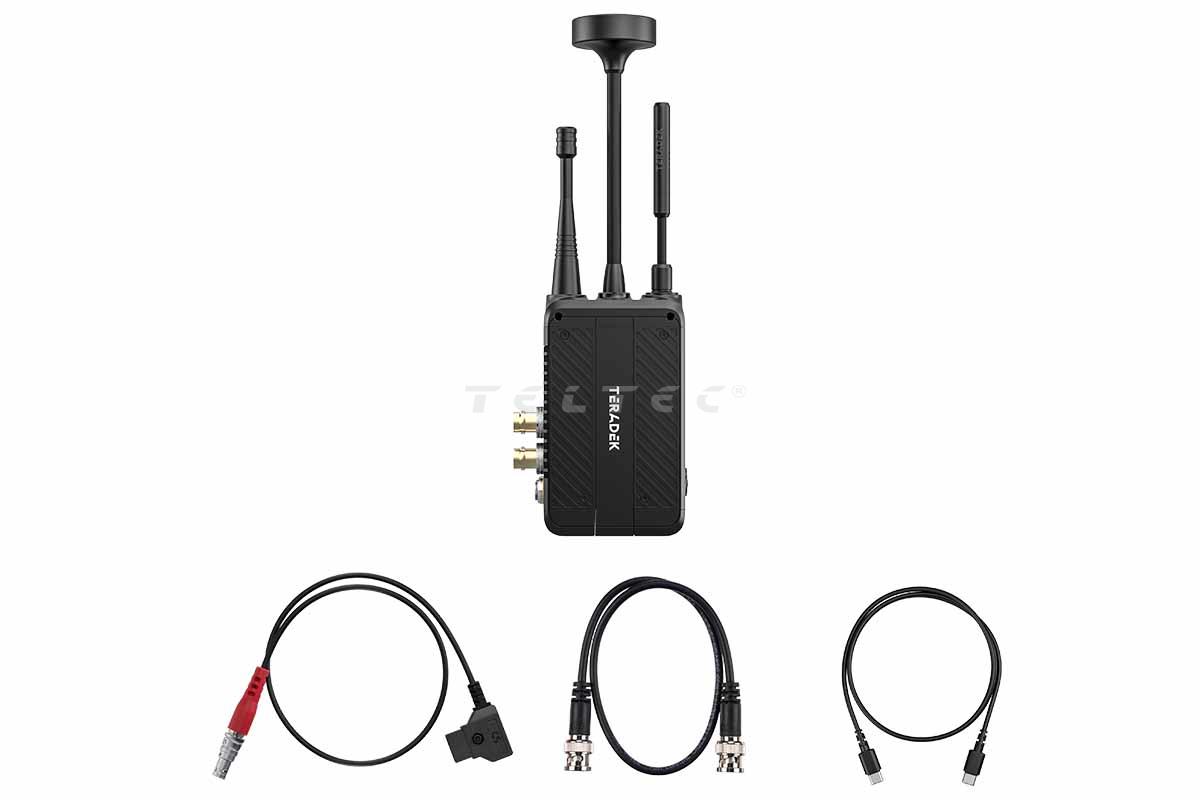

Lieferumfang

• 1x Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX
• 1x Antenna 2dBi Flex V 4.9–7.3 GHz RP-SMA
• 1x Antenna 2dBi Flexible H Mushroom V4.9–7.3 GHz RP-SMA
• 1x Antenna 865–926 MHz SMA
• 1x 12G-SDI BNC-zu-BNC-Kabel, 18 in / 46 cm
• 1x DP Alt Mode USB-C-zu-USB-C-Kabel, 36 in
• 1x 2-Pin-zu-PowerTap-Kabel, 18 in

Technische Daten

FAQs

Was unterscheidet den Bolt 7 MAX TX von den Bolt 7 750 und 1500 Sendern?

Die drei Sender werden mit unterschiedlichen Reichweiten angeboten. Die MAX-Version ist für eine Reichweite von bis zu1,5 km angegeben. Laut Bolt-7-FAQ besitzen die Sender der 750-, 1500- und MAX-Varianten dieselbe Gehäusegröße.

Ist der Bolt 7 MAX TX mit älteren Teradek Bolt Empfängern kompatibel?

Für die Videoübertragung ist Bolt 7 laut FAQ rückwärtskompatibel zu BB3-basierten Bolt 4K- und Bolt 6-Systemen sowie aktuellen Ace-Modellen. Bolt 4K unterstützt dabei kein 6 GHz. Ältere BB2-Generationen wie Bolt 500, Bolt 1000 und Bolt 3000 sind nicht kompatibel.

Funktioniert der neue Datenfunk auch mit einem Bolt 6 RX?

Nein. Für die zusätzliche Datenfunkverbindung müssen sowohl Sender als auch Empfänger aus der Bolt-7-Serie stammen. Ein gemischtes Setup aus Bolt 7 TX und Bolt 6 RX kann diese Funktion nicht nutzen.

Wofür kann die zusätzliche Datenverbindung verwendet werden?

Unter anderem für drahtlose Kamera- und Monitorsteuerung, Ethernet-Übertragung sowie Color-Management-Workflows. Für die Kamerasteuerung über einen SmallHD-Monitor wird eine separat erhältliche SmallHD Camera Control License benötigt; für den Bolt 7 selbst ist dafür keine zusätzliche Camera-Control-Lizenz erforderlich.

Kann Video über USB-C eingespeist werden?

Ja. USB-C unterstützt DisplayPort Alt Mode und kann damit Video, Audio und Kommunikation von kompatiblen Geräten übernehmen. Beispielsweise entsprechend DP-Alt-fähige Kameras. Der USB-C-Port übernimmt dabei nicht die Stromversorgung des Bolt 7 TX.

Kann der Bolt 7 MAX TX über USB-C mit Strom versorgt werden?

Nein. Laut Bolt-7-FAQ überträgt der USB-C-Port Daten und Video; der Sender benötigt weiterhin eine externe Stromquelle. Die Hardwareübersicht weist hierfür einen separaten 2-Pin-Stromanschluss aus.

Was bietet die optionale Advanced Spectrum License?

Die gerätegebundene Lizenz schaltet zusätzliche Betriebsoptionen frei, darunter 4,9-GHz-Frequenzen, soweit deren Nutzung zulässig ist, sowie 5-MHz-Bandbreitenkanäle. Die Lizenz wird pro Bolt-7-Gerät beziehungsweise Seriennummer vergeben und ist nicht übertragbar. Sender und Empfänger benötigen jeweils eine eigene Lizenz, wenn die Advanced-Spectrum-Funktionen auf beiden Geräten verwendet werden sollen.

Zubehör und Systemintegration

Zwingend benötigt: Für eine vollständige Videofunkstrecke wird ein kompatibler Empfänger benötigt. Außerdem muss eine geeignete externe Stromversorgung für den Sender vorhanden sein.

Häufig sinnvoll: Für ein vollständig Bolt-7-basiertes Setup empfiehlt sich ein passender Bolt 7 RX, wenn neben der Videoübertragung auch die neue drahtlose Datenverbindung genutzt werden soll.

Optional: Für Bolt 7 sind modulare Battery Cradles in V-Mount sowie 14-V- und 26-V-Gold-Mount-Ausführungen verfügbar. Die Cradles verbinden sich über die integrierte Pogo-Pin-Schnittstelle mit Bolt 7.

Systemergänzung: Die Advanced Spectrum License erweitert bei entsprechenden Einsatzanforderungen die verfügbaren Frequenz- und Kanaloptionen. Sie muss für jedes betreffende Gerät separat lizenziert werden.

Das sollte man vor dem Kauf wissen

• 10-2721 ist nur der Sender. Für eine Videofunkstrecke wird zusätzlich ein kompatibler Empfänger benötigt.
• Die zusätzliche Datenfunkfunktion von Bolt 7 steht nur bei einer Verbindung zwischen Bolt-7-Geräten zur Verfügung.
• Die USB-C-Schnittstelle versorgt den Sender nicht mit Strom. Eine externe Stromversorgung ist erforderlich.
• Eine Battery Cradle ist beim Einzel-TX nicht Bestandteil des Lieferumfangs.
• Die MAX-spezifischen Encoder-, SD-Karten- und Streaming-Funktionen der Bolt-7-Serie gehören zum Bolt 7 MAX RX und nicht zum MAX TX.

Beratung zur Systemzusammenstellung

Beim Bolt 7 MAX TX sollte die Auswahl des Empfängers davon abhängen, welche Reichweite und welche zusätzlichen Datenfunktionen das Setup benötigt. Besonders wichtig ist die Unterscheidung zwischen reiner Video-Kompatibilität mit älteren BB3-basierten Systemen und einem vollständigen Bolt-7-Setup, das zusätzlich den neuen Datenkanal nutzen kann. Auch Stromversorgung und gegebenenfalls Battery Cradle oder Advanced Spectrum License sollten bereits bei der Rig-Planung berücksichtigt werden.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom passenden Sender-/Empfänger-Setup über Signalwege und Datenfunk bis zur geeigneten Stromversorgung und Montage.
