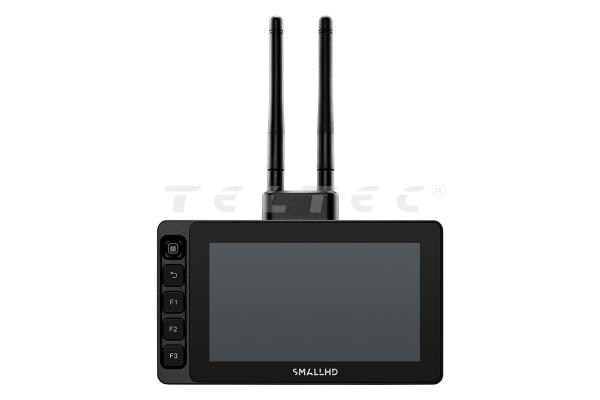

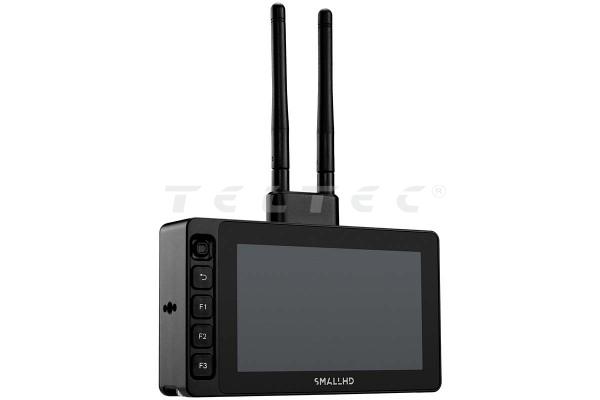

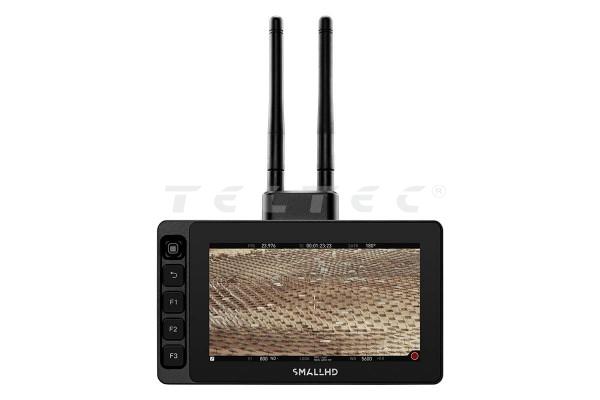

smallHD ULTRA 5 Bolt 6 TX 750
5" Monitor mit Bolt 6 TX 750

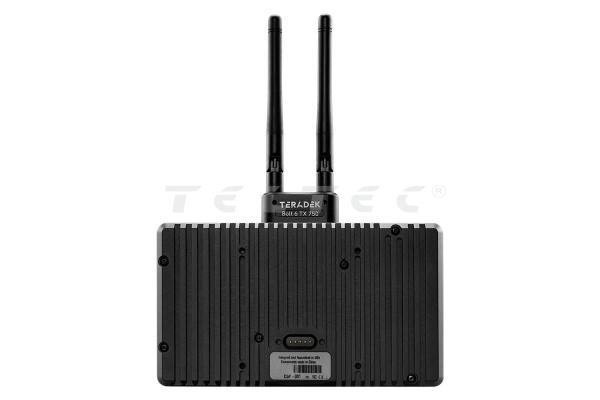

Der smallHD Ultra 5 ist ein 5" FullHD Videomonitor. Mit einer Hellingkeit von 3000 nits ist er hervorragend gerüstet für den Einsatz bei Tageslicht. Der 5-Zoll-Monitor verfügt über benutzerdefinierten Funktionstasten und ist äußerst anpassungsfähig. Der Touchscreen wird zur Schaltzentrale für die Kamera Die Software von smallHD ermöglicht den Zugriff auf die Kamera - wie um Beispiel für Aufnahme starten/stoppen, FPS, Verschlusszeit, ISO, Farbtemperatur/Weißabgleich oder die Clip-Wiedergabe. Die Smart 5 Serie wurde aufgrund der großen Nachfrage nach kleineren Touchscreen-Monitoren mit der gleichbleibender Qualität und Funktionalität wie die Smart 7 und Ultrabright Serie von SmallHD entwickelt. Die Größe des Displays wurde reduziert und gleichzeitig die Gesamtfunktionen erhöht. Dies sind die ersten smallHD 5-Zoll-Monitore, die es den Anwendern ermöglichen, auf die optionalen Lizenzen für die Kamerasteuerung von ARRI, RED® und Sony zurückzugreifen. Der Monitor verfügt über eien integrierten Teradek Bolt 6 750 TX als Sender zum Übertragen von Bilddaten über eine drahtlose Videofunkstrecke. Für eine fehlerfreie Übertragung kann sich der Sender bis ca 228m vom Empfänger entfernen. Bei einer Echtzeit-Übertragung mit extrem geringer Latenz.
Hauptmerkmale
- 5" Touchscreen Monitor
- physischen Tasten auf der Vorderseite
- 3000 nits Helligkeit
- Multi-Touch-Oberflächen
- DCI P3-Farbraum
- 3G-SDI (I/O)
- HDMI 2.0
- eloxiertes Aluminium
- schnelle und wiederholbare Einstellungen
- volle Kontrolle
- Anzeigetools
- verriegelbarer Stromeingang
- integrierter Bolt 6 TX
- Übertragungsreichweite: ca. 228 m
Hinweis
Das 6 GHz Band ist derzeit nur in Amerika und Kanada gemäß den UNII-5-Regierungsspezifikationen verfügbar.
Die Nutzung des 6 GHz-Bands ist in Europa eingeschränkt und erst später über ein kostenloses Firmware-Update verfügbar, bis dahin lässt sich das Gerät weiter im 5 GHz-Band nutzen.
Der zulässige Betrieb im 6 GHz Band ist zum aktuellen Zeitpunkt auf den Innenraumeinsatz eingeschränkt, der Einsatz im Außenbereich oder Straßenfahrzeugen ist nach aktueller Gesetzgebung nicht zulässig.
Weitere Infos zur Frequenz-Zuteilung findet sich auf der Website der Bundesnetzagentur.
Lieferumfang
- 1x smallHD Ultra 5
- 1x smallHD D-Tap to 2 pin Power Cable 36 inch (ca. 91 cm)
Garantie
- 1 Jahr Herstellergarantie
(Pixelfehler fallen erst ab drei toten Pixeln unter die smallHD Garantie)
Es ist Möglich, dass der Monitor im Rahmen der Qualitätskontrolle des Herstellers bis zu 125 (3000 Minuten – 7500 Minuten) Betriebsstunden aufweist und stellt somit keinen Mangel dar.
Technische Daten Ultra 5
Anzeige |
|
Display | 5-inch LCD |
Panel-Typ | berührungssensitiver Bildschirm |
Auflösung | 1920 x 1080 |
Seitenverhältnis | 16:9 |
Maximale Helligkeit | 3000 nits |
Art der Hintergrundbeleuchtung | Edgelit |
Eingangssignal |
|
3G-SDI-Eingangstypen | YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i100 |
HD-SDI-Eingangstypen | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98 |
SD-SDI-Eingangstypen | YCC 4:2:2 @ 10-bits: 480i59.94, 576i50 |
HDMI-Eingangstypen | YCC 4:2:2 @ 12 bits, 8 bit color in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50 |
Audioeingangstypen | HDMI & SDI – Überwachung über Lautsprecher in der Frontblende oder über Kopfhörerbuchse – Messung von bis zu 8 Kanälen |
Ausgangssignal |
|
3G-SDI-Ausgangstypen | YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i100 |
HD-SDI-Ausgangstypen | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98 |
SD-SDI-Ausgangstypen | YCC 4:2:2 @ 10-bits: 480i59.94, 576i50 |
HDMI-Ausgangstypen | YCC 4:2:2 @ 12 bits, 8 bit color in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50 |
Audioausgabetypen | HDMI & SDI - Eingehender Audiostream wird über eine HDMI- oder SDI-Verbindung nach unten gesendet |

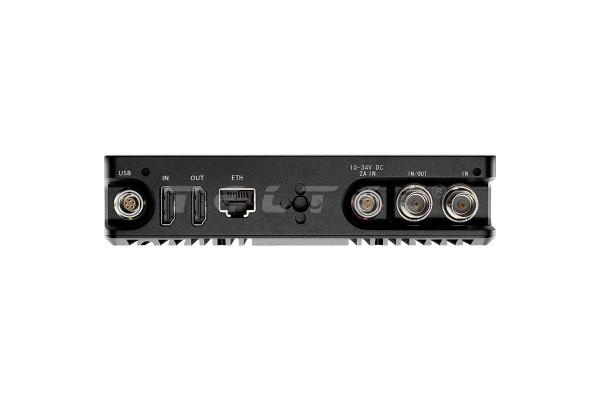

Steckertyp |
|
SDI | 1x 3G-SDI (Eingang) 1x 3G-SDI (Eingang/Ausgang) |
HDMI | 1x HDMI 2.0 (4Kp30) [Ein] 1x HDMI 2.0 (4Kp30) [Aus] |
Audio | 1x 3,5-mm-Stereo-Kopfhörerbuchse |
Data I/O |
|
Steckertyp | 1x RJ45-Ethernet |
Speichermedium | 1x SD-Kartensteckplatz |
USB | 1x Micro-USB 1x USB |
Stromversorgung |
|
Eingang | 2-poliger Verriegelungsstromeingang (10–34 V DC, 2,7 A) |
Software |
|
Pixel Zoom | Ja |
Focus Assist | Ja |
Peaking | Ja |
Falschfarben | Anpassbare Falschfarben-Overlays |
Waveform | Anpassbare 4K-Wellenform mit Hervorhebung von Interessenbereichen (demnächst verfügbar) |
Benutzerdefinierte LUTS | 17pt 3D-LUT auf Ausgang/Eingang 33pt 3D-LUT auf Ausgang/Eingang |
Die smallHD-Serie umfasst LCD-, OLED- und High Bright On-Camera-Feldmonitore für HDMI- und SDI-Kameras, die für Geschwindigkeit, Genauigkeit und Langlebigkeit gebaut sind. SmallHD-Monitore sind für den Einsatz in anspruchsvollen Umgebungen konzipiert und verfügen über das intuitive PageBuilder-Betriebssystem für den Zugriff auf die vielfältige Palette an integrierten Scopes und Tools.
Teltec ist autorisiertes Service Center für alle SmallHD Produkte.
