Wooden Camera D-Box URSA Mini, V-Mount

V-Mount D-Box für Blackmagic URSA Mini Kameras

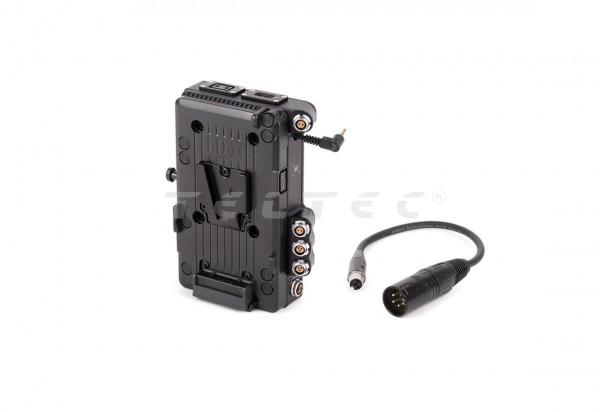

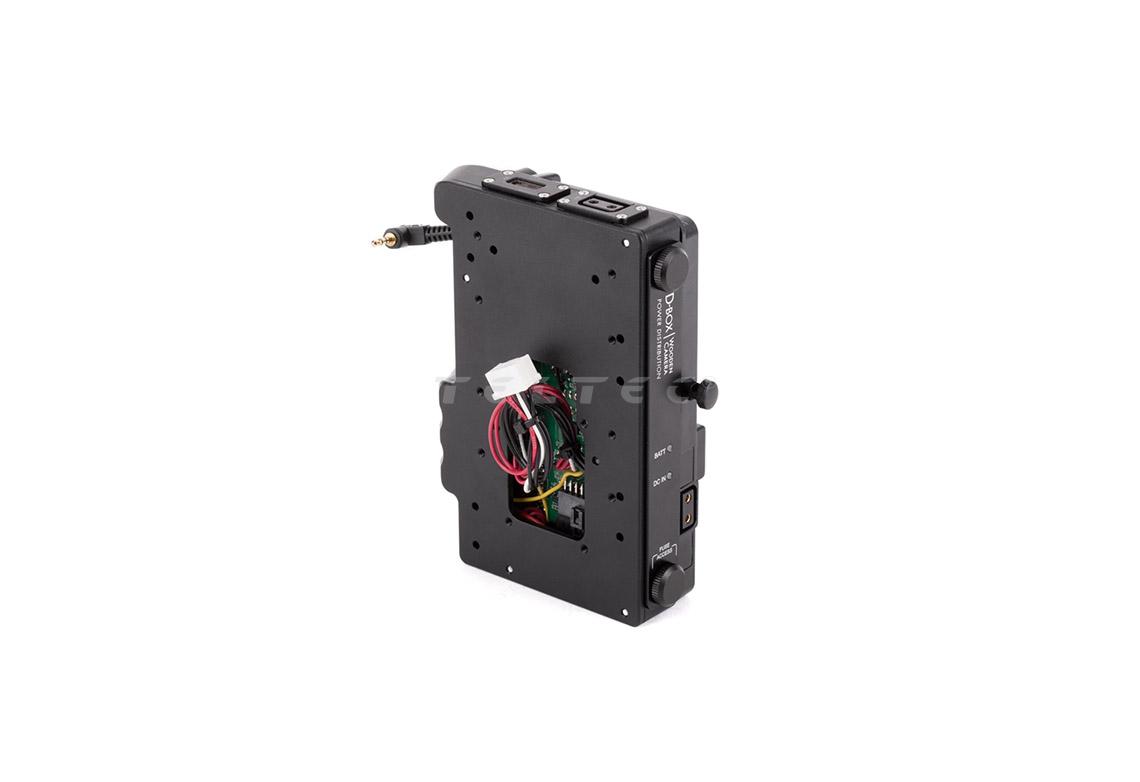

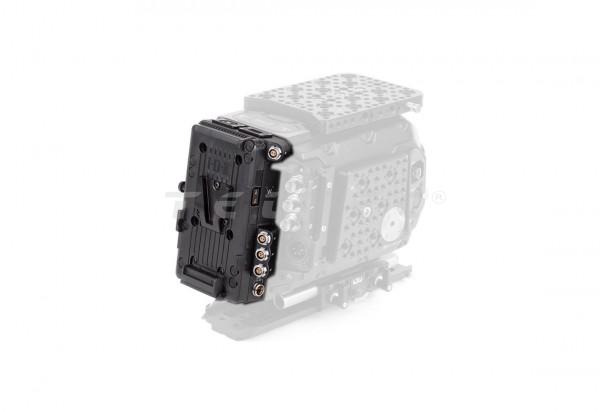

Bietet mehrere Leistungsausgänge sowie ARRI Standard 3pin Fischers inklusive R/S Funktionalität. Trigger-Fähigkeit kommt von der kurzen LANC-Schnittstelle, die sich an der Rückseite der Kamera befindet. Die D-Box (URSA Mini, V-Mount)ist eine benutzerdefinierte Version der beliebten D-Box, die Stromversorgung, standardisierte Remote Start / Stop und Hot Swap Fähigkeiten für die Blackmagic URSA Mini Pro, EF, PL, B4, etc Kameras garantiert. Die D-Box hängt direkt an der Rückseite des Kameragehäuses mit einem speziellen Molex-Stecker. Es ist auch mit dem hinteren LANC-Port verbunden, wodurch die D-Box den Start / Stop der Kamera steuert.

Die Steckverbinder der D-Box sind so konzipiert, dass sie mit den URSA Minis ohne Probleme angeschlossen werden können. Das Modul kommuniziert mit der Kamera und ermöglicht die Verwendung eines beliebigen ARRI-Standard-Start / Stopp-Triggers mit dem 3pin Fischer-Port. Der DC-Eingang auf der D-Box ist ein Mini 4pin XLR. Das Kit enthält auch ein Pigtail-Kabel, das in Full-Size-4-Pin-XLR (wie die Kamera) konvertiert, so dass eine Wechselstromversorgung oder externe Power-Platine an die Stromversorgung angeschlossen werden kann. Wenn sowohl die Batterie als auch der DC-Eingang verwendet werden, wird die D-Box standardmäßig auf den DC-Eingang eingestellt, so dass der Akku vollständig aufgeladen ist.

Die IDX-V-Mount-Platte bietet 2x D-Tap (unreguliert) auf der Power-Platte selbst, man muss jedoch beachten, dass ein D-Tap von den rechten BNC-Steckverbindern bei der Verwendung verdeckt werden kann. Bei der Verwendung vom D-Box Akku-Modul ist es wichtig zu wissen, welche Menge an Leistung Ihre Batterien zur Verfügung stellen können. Obwohl die verbleibende Leistung von den D-Taps, DC Stecker steckkompatibel zu LEMO™, Fischers, etc. erhältlich ist, ist es am besten, die Leistungsaufnahme auf 5A oder weniger für beste Ergebnisse zu begrenzen. Wenn man mehr Energie verbraucht, als eine Batterie in der Lage ist, wird die Batterie und somit auch die Kamera ausgeschaltet.

D-Box Anschlüsse

• 1. D-Tap - 12V ungeregelt
• 2. USB - 5V geregelt
• 3. 2-polig DC Buchse steckkompatibel zu LEMO™ - 12V ungeregelt - ARRI Standard
• 4. 2-polig DC Buchse steckkompatibel zu LEMO™ - 12V ungeregelt - ARRI Standard
• 5. 3-poliger Fischer - 24V geregelt
  Regler eingebaut, um Batteriespannung auf 24V umzuwandeln
  Maximal 2A kontinuierliche (3A Surge) geteilt zwischen den beiden 3pin Fischers
  ARRI Standard Start / Stopp-Funktionen
• 6. 3-poliger Fischer - 24V geregelt
  Regler eingebaut, um Batteriespannung auf 24V umzuwandeln
  Maximal 2A kontinuierliche (3A Surge) geteilt zwischen den beiden 3pin Fischers
  ARRI Standard Start / Stopp-Funktionen
• 7. DC-Eingang - 12-16V
  DC-Eingang auf der D-Box ist ein Mini 4pin XLR aber ein Zopfkabel ist in voller Größe 4pin XLR enthalten
  Vorrang ist der DC-Eingang, um die Batterieladung zu bewahren, wenn beide Quellen angeschlossen sind
