Waterbird MS XL mkII 200 Wireless Bundle
kabelloses Bundle mit motorisiertem Slider (2 m) und Zubehör

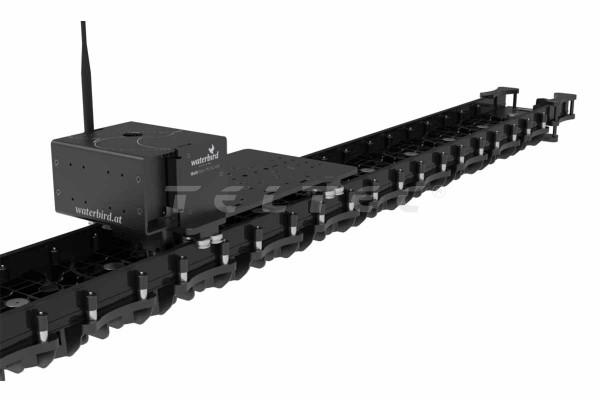

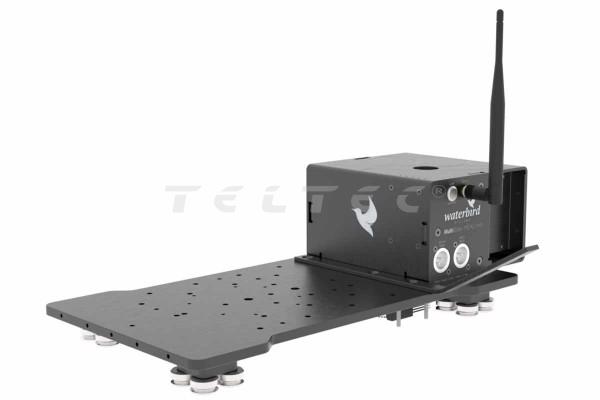

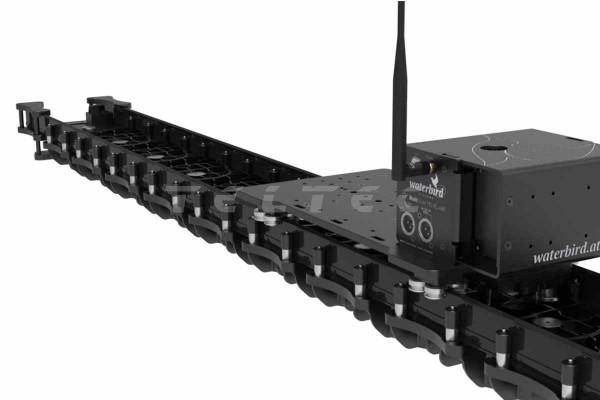

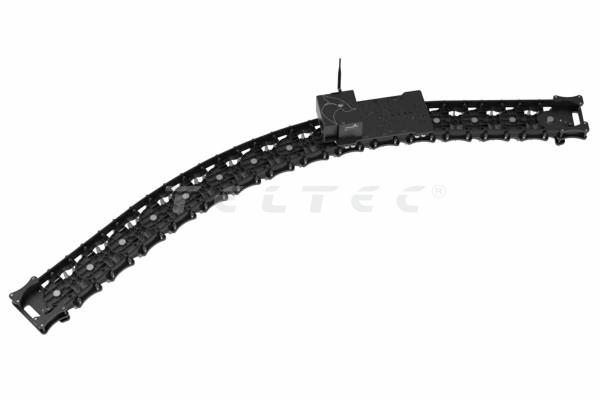

Der Waterbird MS XL mkII 200 Wireless Bundle ist ein kabelloses Bundle mit motorisiertem Slider (2 m) und Zubehör. Mit einem Achsabstand von 15 cm können die Schienensegmente je nach Bedarf angepasst und werden. Auch ob sie gerade oder gebogen sein sollen. Angetrieben wird der Slider von einem starken BLDC-Motor, um eine hohe Belastbarkeit sowie flüsterleise und sanfte Bewegungen zu gewährleisten. Der dazugehörige XL Motion Controller bietet dabei IP-, DMX- und Bluetooth-Konnektivität. Die Streckenabschnitte sind durch Schrauben miteinander verbunden und können dadurch einfach und schnell auf- und abgebaut werden. Für den Transport können die Schienen aufgerollt werden. Zudem hat jedes Segment an der Unterseite eine 3/8"-16 Befestigungsmöglichkeit für Stative, um eine noch höhere Stabilität zu erreichen. Mit im Paket ist der MultiSlider Controller PHOENIX-RF. Er verfügt über einen integrierten Akku und kann den Slider-Wagen via Joystick oder optionale Fußpedale steuern. Zudem gibt es mehrere Einstellungsmöglichkeiten wie den automatisierten Ping-Pong-Modus (mit einstellbaren Pausen), Geschwindigkeit und Steigung sowie 4 voreingestellte Positionen. Überdies beinhaltet das Wireless Bundle zwei V-Mount Akkus (26 V) und ein dazu passendes 2-Kanal-Akkuladegerät. Außerdem gibt es für die Akkus auch noch eine entsprechende Montageplatte. Damit der Slider mit Akku verwendet werden kann, liegt auch noch ein DTAP-auf-XLR-Stromkabel bei.
Hauptmerkmale
- motorisierter Slider mit 2 m Länge
- modulares System mit 15-cm-Schienensegmenten
- BLDC-Motor für hohe Belastbarkeit sowie leise und sanfte Bewegungen
- schnell auf- und abbaubar sowie leicht zu transportieren
- 3/8"-16 Anschlüsse für Stative an Unterseite jedes Segments
- inkl. XL Motion Controller (IP / DMX / Bluetooth)
- Controller PHOENIX-RF mit integriertem Akku und Joystick-Steuerung
- Ping-Pong-Modus, Geschwindigkeit, Steigung und 4 voreingestellte Positionen einstellbar

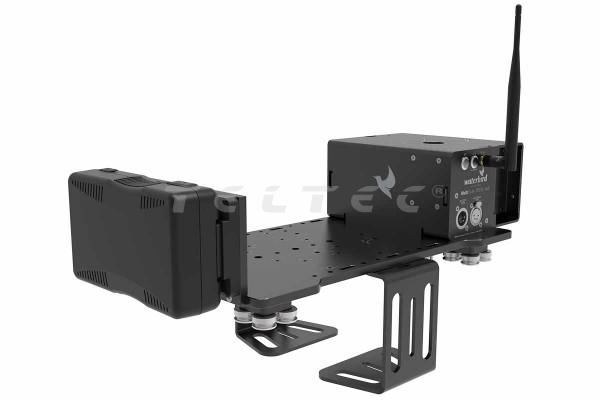

- inkl. V-Mount-Akkus mit Ladegerät und Montageplatte sowie DTAP-auf-XLR-Stromkabel

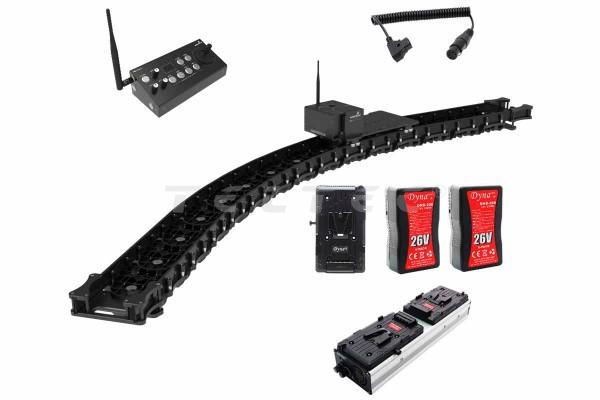

Lieferumfang
- 1x Waterbird MS XL mkII 200
- 1x Waterbird XL Motion Controller

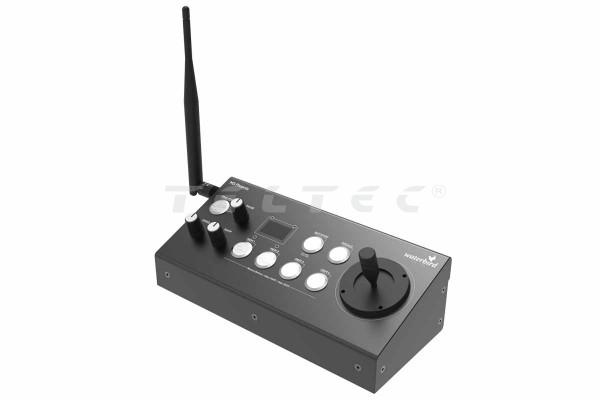

- 1x Waterbird PHOENIX-RF
- 2x Waterbird V-Mount Akku (26 V, 230 Wh)
- 1x Waterbird 2-Kanal-Akkuladegerät für 26-V-Akkus
- 1x Waterbird Akku-Montageplatte
- 1x DTAP-auf-XLR-Stromkabel
Technische Daten
MS XL (Schienen und Wagen) |
|
Nutzlast | 15 kg |
maximale Geschwindigkeit | 1,4 m/s |
Befestigungsmöglichkeiten Unterseite | 3/8"-16 Befestigungsanschluss alle 15 cm |
Befestigungsmöglichkeiten Oberseite | 3/8"-16 Schraube |
Mechanismus | reibungsfreie Kugellager auf Kunststoffschienen |
Temperaturbereich | -20°C bis 40°C |
kleinstmöglicher Radius | 1000 mm |
Maße (Wagen) | 37 x 20 x 10 cm |
Maße (Strecke pro m) | 100 x 18 x 6 cm |
Gewicht |
|
Steuereinheit und Motor |
|
Anschlüsse und Verbindungen | |
Versorgungsanschluss | Molex 039301020 |
Versorgungsspannung | 12 bis 48 V DC, stabilisierte Spannung |
Versorgungsstrom | 200 mA ohne externe Last |
12 V OUT |
|
Motorausgang 1 |
für den Anschluss an einen Motor der Teknic Clearpath SDSK Serie 22-05-3041 (passend zum Motoranschluss Molex 22-01-3047) |
Motorausgang 2 |
|
Anschluss Kameraauslöser |
|
Aux-Anschluss |
|
USB-Anschluss |
wird für Firmware-Update und Parametrisierung verwendet 5 V DC Versorgung für Elektronik, keine Versorgung von Motoren über USB |
DMX-Eingang |
Eingang für DMX-Steuersignal. Standard DMX512 Signal mit 250 kbaud unterstützt |
DMX-Ausgang |
Ausgang für DMX-Steuersignal. Durchschleifen des Eingangssignals |
Netzwerk |
für die Einbindung in IP-basierte Steuerungssysteme |
Betriebsparameter | |
Temperaturbereich | -20°C bis 40°C |
max. relative Luftfeuchtigkeit | 90%, nicht-kondensierend |
Gehäuse | |
Material | eloxiertes Aluminium, schwarz |
Maße | 123 x 78 x 43 mm (ohne Anschlüsse und Montagewinkel) |
MS PHOENIX-RF |
|
Eingangsspannung |
|
Akku-Typ | Li-Ion, 18650, 3,6 V / 3350 mAh |
Akkuzustand | >= 75% Ladestand |
kabellose DMX Frequenz | 2,4 GHz |
kabelgebundene Reichweite | 100 m |
kabellose Reichweite | bis zu 100 m |
Umgebungstemperatur (Betrieb) | 5°C bis 45°C |
Lagerungstemperatur | -10°C bis 45°C |
Temperatur während Ladevorgang | 0°C bis 45°C |
Luftfeuchtigkeit | 0 bis 60% relative Luftfeuchtigkeit, nicht-kondensierend |
Maße | 220 x 100 x 700 mm |
Gewicht | 820 g |
V-Mount Akku 26 V 230 Wh (DHB-200) |
|
Akkutyp | V-Mount |
Spannung | 26 V |
Kapazität | 230 Wh / 8,7 Ah |
max. Ausgangsleistung | 200 W |
max. Ausgangsstrom | 30 A |
max. Eingangsstrom | 5 A |
Temperaturbereich | -30°C bis 50°C |
Maße | 170 x 100 x 63 mm |
Gewicht | 1,3 kg |
2-Kanal-Akkuladegerät für 26-V-Akkus |
|
Eingang | AC 90 V ~ 240 V / 47 Hz ~ 63 Hz |
Ladegerätausgang | DC 29,2 V / 5 A |
Maße | 320 x 90 x 70 mm |
Gewicht | 1,4 kg |

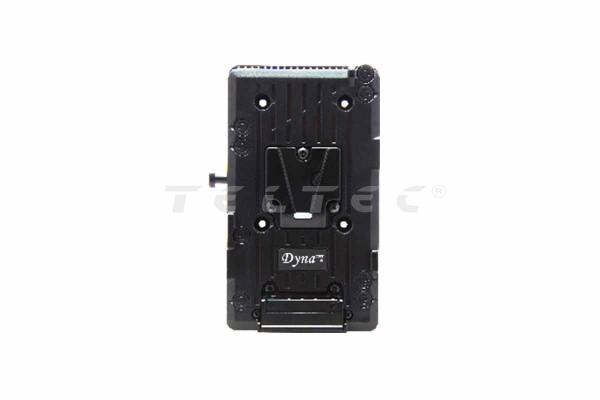

Montageplatte für DHB-200 V-Mount-Akkus |
|
Maße | 142,6 x 92 x 21 mm |
Gewicht | 150 g |

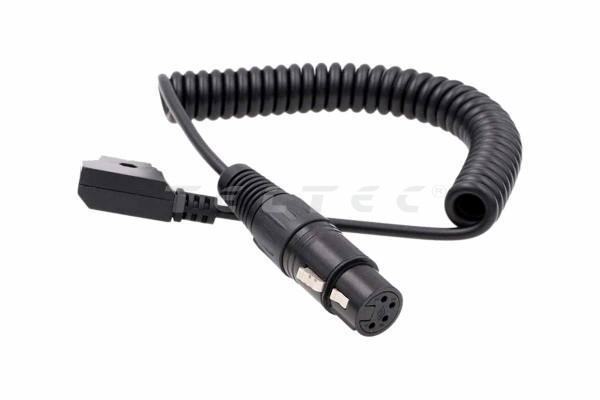

DTAP-auf-XLR-Stromkabel |
|
für MS XL | 24 V DTAP |
Maße | 30 bis 90 cm Kabellänge |
WATERBIRD-SYSTEMS produziert innovative und leichte gebogene und lineare Kamera-Slider, die von professionellen Kameraleuten entwickelt und konstruiert werden. WATERBIRD-SYSTEMS stützt sich dabei auf Erfahrung und den täglichen Arbeitsablauf.
