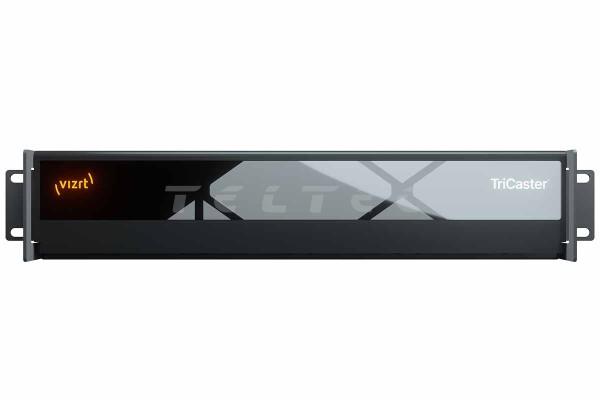

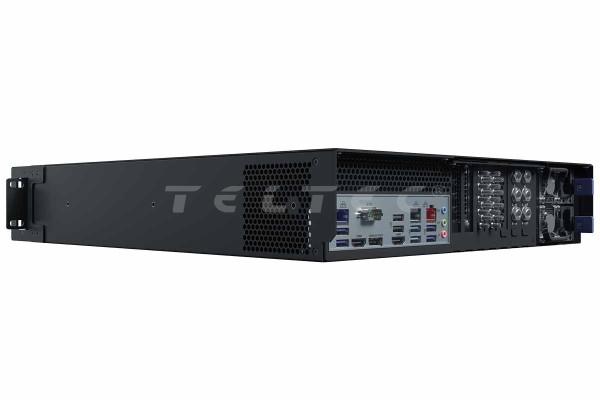

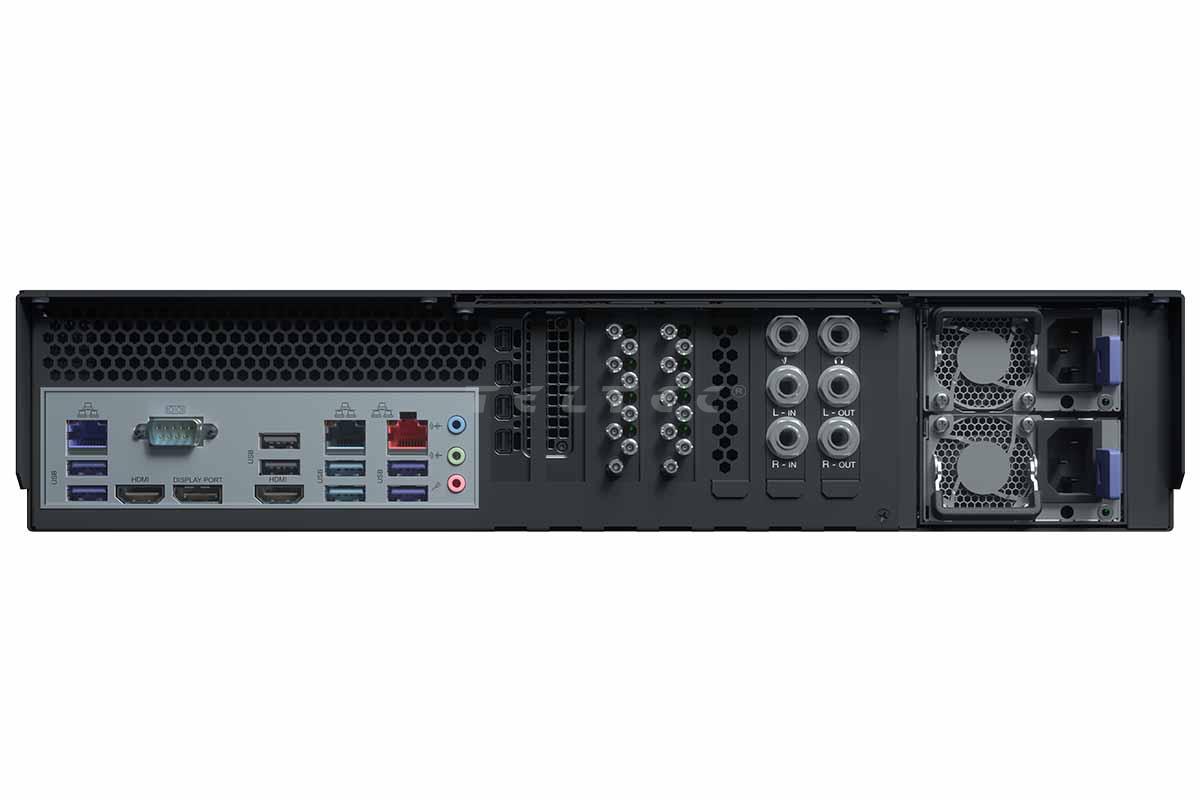

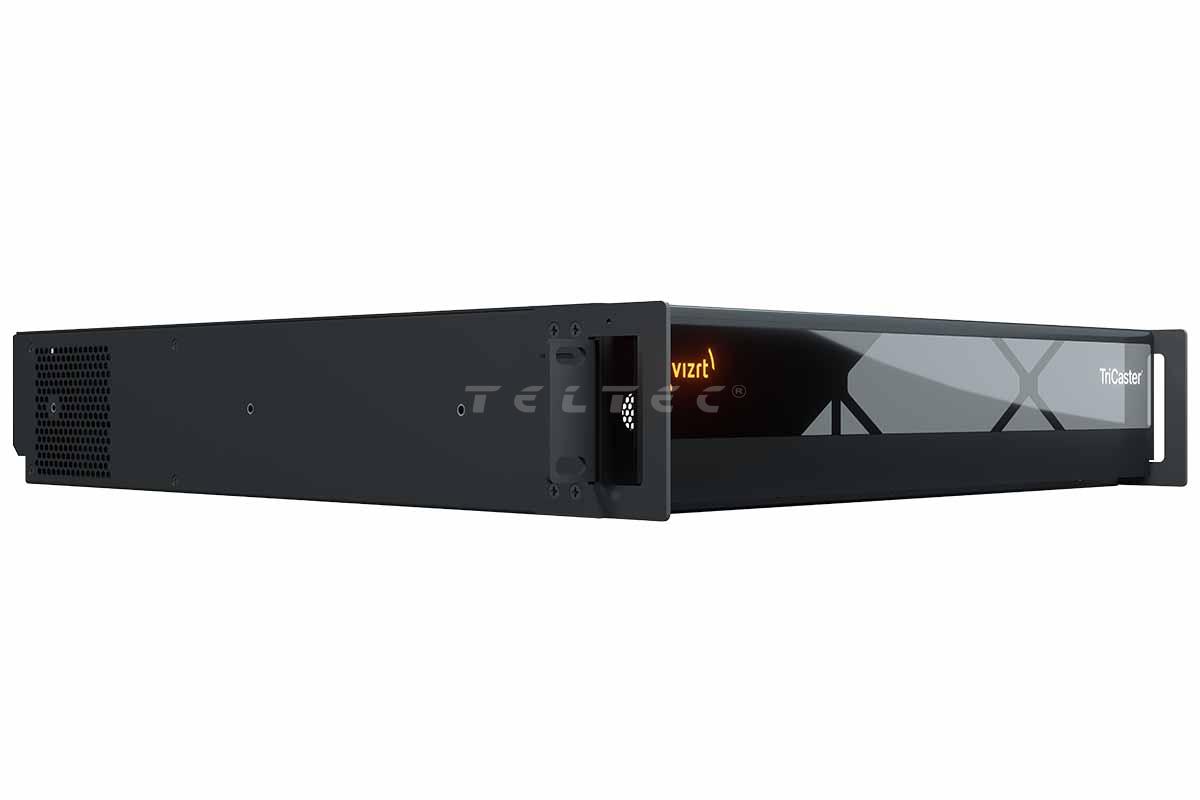

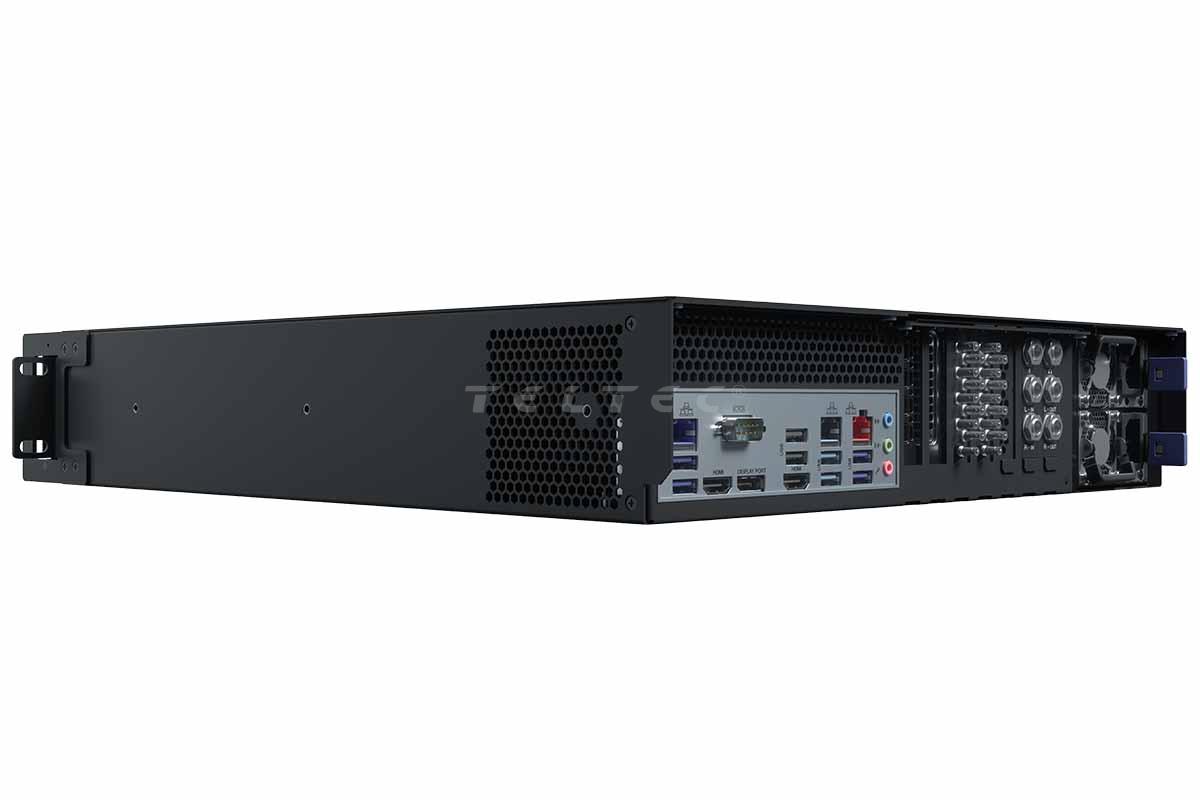

Vizrt TriCaster Vizion 16 SDI

IBC

Article number: 12354652

€28,566.00

Gross:€33,993.54

plus shipping costs

Leasing:* mthly €513.90

Calculate individually

Delivery time:

Please inquire about the delivery date

Alternatives in stock

Add to wishlist

Vizrt TriCaster Vizion 16 SDI ist ein professionelles Live-Produktionssystem mit... more

Close menu

Product information "Vizrt TriCaster Vizion 16 SDI"

Vizrt TriCaster Vizion 16 SDI ist ein professionelles Live-Produktionssystem mit umfangreicher SDI- und IP-Infrastruktur für Broadcast, Sport, Live-Events und anspruchsvolle Corporate-Produktionen. Das System verarbeitet bis zu 44 externe Videoquellen gleichzeitig und bietet 16 konfigurierbare SDI-I/O-Ports, von denen bis zu sechs 12G-SDI unterstützen. Hinzu kommen umfangreiche NDI-, Replay-, Grafik-, Audio-, PTZ- und Automatisierungsfunktionen.

TriCaster Vizion verbindet lokale SDI-Infrastruktur und IP-basierte Produktion in einem 2-HE-System. Bis zu 44 IP-Videoeingänge können über NDI eingebunden werden. Für HD-Sessions sind bei dieser Variante bis zu 56 NDI-IP-Ausgänge dokumentiert. Unterstützte Videoquellen können bis UHD mit Frameraten bis 2160p59.94 verarbeitet werden.

Das Wichtigste in 4 Punkten

Bis zu 44 gleichzeitig nutzbare externe Videoeingänge und 44 IP-Eingänge über NDI
16 konfigurierbare SDI-I/O-Ports, davon unterstützen bis zu 6 Ports 12G-SDI
Bis zu 8 HD- oder 2 UHD-Video-Mix-Ausgänge und bis zu 56 NDI-IP-Ausgänge bei HD-Sessions
Integrierte Funktionen für Audiomixing, Replay, Grafik, Keying, PTZ-Steuerung und Automatisierung

Für wen ist Vizrt TriCaster Vizion 16 SDI geeignet?

TriCaster Vizion 16 SDI richtet sich an professionelle Produktionen, die eine hohe Zahl lokaler SDI-Signale mit umfangreichen IP-/NDI-Workflows kombinieren. Dazu gehören beispielsweise Broadcast-Studios, Sportproduktionen, größere Live-Events und komplexe Unternehmensproduktionen.

Die 16 konfigurierbaren SDI-I/O-Ports bieten mehr Spielraum für lokale Kameras, Zuspieler und Ausspielwege als die 8-SDI-Version. Bis zu sechs Ports unterstützen 12G-SDI-Signale. Parallel lassen sich bis zu 44 IP-Quellen über NDI einbinden.

In der Praxis

Die 16 SDI-Ports können abhängig vom Produktionsaufbau als Ein- oder Ausgänge konfiguriert werden. Damit lässt sich die lokale I/O-Struktur an unterschiedliche Produktionen anpassen, anstatt mit einer fest vorgegebenen Aufteilung von Ein- und Ausgängen zu arbeiten.

Für die Programmausgabe stehen bis zu acht unabhängige HD- oder zwei UHD-Video-Mix-Ausgänge zur Verfügung. Bei HD-Sessions dokumentiert Vizrt außerdem bis zu 56 NDI-IP-Ausgänge. Darin enthalten sind bis zu 16 direkte NDI-Ausgänge, die aus lokalen SDI-Eingängen erzeugt werden können.

Acht konfigurierbare M/E-Kanäle ermöglichen komplexere Produktionsstrukturen. Hinzu kommen sieben Media Player mit vier DDRs, zwei GFX-Playern und einem Sound-Player sowie 15 Media Buffer.

Für Recording und Replay stehen unter anderem Instant Replay auf jedem Eingang, Growing File Playback aus den DDRs und drei Streaming Encoder zur Verfügung. Aufzeichnungen können zusätzlich auf externe und Shared-Storage-Systeme ausgedehnt werden.

LiveMatte übernimmt Chroma- und Luma-Keying. 44 Input Keyer, acht M/E-Keyer, die COMP-Engine und mehr als 30 LiveSet Virtual Sets und Box Effects erweitern die Compositing-Möglichkeiten.

DataLink bindet Echtzeitdaten aus internen und externen Quellen in Produktionen ein. Wiederkehrende Abläufe lassen sich mit Makros automatisieren. Bis zu 44 PTZ-Kameras können über RS232, RS422 oder IP gesteuert werden.

Live Call Connect ermöglicht zudem die Einbindung mehrerer gleichzeitiger Video-Call-Quellen über Microsoft Teams, Zoom Meetings und Webbrowser.

Hinweise

Die 16 SDI-Ports sind konfigurierbare I/O und nicht fest als Ein- oder Ausgänge zugewiesen.
Bis zu 6 der SDI-Ports unterstützen 12G-SDI-Signale.
Die verfügbaren SDI-Frameraten hängen vom NTSC-/PAL-Videostandard der Session ab.
Dante erfordert eine separat erhältliche Dante Virtual Soundcard-Lizenz von Audinate.
Für AES67 ist eine separate virtuelle Soundkartenlizenz eines Drittanbieters erforderlich.
TriCaster Vizion AI/R ist eine optionale Subscription und nicht Bestandteil der hier beschriebenen Standardausstattung.

Hauptmerkmale

44 gleichzeitig nutzbare externe Videoeingänge
Bis zu 44 IP-Videoeingänge über NDI
Verarbeitung bis UHD / 2160p59.94
16 konfigurierbare SDI-I/O-Ports
Bis zu 6 SDI-Ports mit 12G-SDI-Unterstützung
12G-SDI, 3G-SDI und HD-SDI
Bis zu 8 HD- oder 2 UHD-Video-Mix-Ausgänge
Bis zu 56 NDI-IP-Ausgänge bei HD-Sessions
44-Kanal-Audiomixer
8 konfigurierbare M/E-Kanäle
7 Media Player
15 Media Buffer
44 Input Keyer
8 M/E-Keyer
LiveMatte Chroma- und Luma-Keying
Mehr als 30 LiveSet Virtual Sets und Box Effects
DataLink
Makro- und Automatisierungsfunktionen
Instant Replay auf jedem Eingang
3 Streaming Encoder
PTZ-Steuerung für bis zu 44 Kameras
Live Call Connect für Microsoft Teams, Zoom Meetings und Webbrowser
4 TB interner SSD-Speicher
10 GbE, 2,5 GbE und 1 GbE
2-HE-Rackgehäuse mit redundanter 550-W-Stromversorgung

Lieferumfang

1x Vizrt TriCaster Vizion 16 SDI
1x Vizrt Viz Flowics Basic für 36 Monate

Garantie

1 Jahr Standard Support

Technische Daten

Hersteller	Vizrt
MPN	TCVIZION2RU16IO
Produktvariante	TriCaster Vizion
Variante	16 SDI
Produkttyp	Live-Produktionssystem
Videoeingänge	44 gleichzeitige externe Videoeingänge für beliebige Kombinationen kompatibler Quellen mit Auflösungen bis UHD und Bildraten bis 60 fps (2160p59,94).
Netzwerk-Videoeingänge	44 IP-Eingänge über NDI®, auflösungsunabhängig, mit Unterstützung für Key & Fill.
SDI-Videoeingänge	12G-/3G-/HD-SDI-Anschlüsse für Videoeingänge in beliebigen Kombinationen unterstützter Standardformate, Auflösungen und Bildraten. Es stehen bis zu 16 konfigurierbare SDI-Ports zur Verfügung, die als Ein- oder Ausgang genutzt werden können. Bis zu 6 Ports unterstützen 12G-SDI. [1] 2160p 59.94, 50, 29.97, 25 1080p: 60, 59.94, 50, 30, 29.97, 25 1080i: 59.94, 50 720p: 59.94, 29.97, 25
Videoausgang	Konfigurierbar für bis zu 8 unabhängige HD- oder 2 UHD-Video-Mix-Ausgänge mit gleichzeitiger Ausgabe über IP und SDI.
Netzwerk-Videoausgänge	56 IP-Ausgänge über NDI® bei HD-Sessions: 8 Video-Mix-Ausgänge bis 1080p60 oder 2 UHD-Video-Mix-Ausgänge bis 2160p59,94 Bis zu 16 direkte IP-Quellenausgänge über NDI®-Umsetzung lokaler SDI-Eingänge 4 direkte IP-Quellenausgänge über NDI®-Umsetzung der Media Player, inklusive eingebettetem Alphakanal 15 direkte IP-Quellenausgänge über NDI®-Umsetzung der Media Buffer, inklusive eingebettetem Alphakanal 3 Multiviewer-Ausgänge bei Anschluss von drei Monitoren; zwei davon unterstützen 4K, der dritte HD 1 Benutzeroberfläche mit dediziertem Multiviewer 1 Teleprompter-Ausgang über LiveStory™ Creator 8 auswählbare IP-Ausgänge über den internen NDI® Matrix Router
SDI-Videoausgang	12G-/3G-/HD-SDI-Anschlüsse, optional konfigurierbar für bis zu 8 unabhängige 12G-/3G-/HD-Video-Mix-Ausgänge. Unterstützt werden gängige NTSC- und PAL-Formate, Auflösungen und Bildraten. Die verfügbaren Bildraten hängen vom Video-Standard der Session ab.
Audio	Integrierter 44-Kanal-Audiomixer mit Unterstützung für 8-Kanal-Audio, DSPs und 4 × 8 × 8 Audio-Eingangs-Routing.
Lokale Audioeingänge	1x symmetrisches Stereo-Eingangspaar über 6,35-mm-Klinke 1x Mikrofoneingang über 6,35-mm-Klinke Bis zu 16x SDI Embedded Audio
Lokale Audioausgänge	1x symmetrisches Stereo-Ausgangspaar über 6,35-mm-Klinke 1x Kopfhörerausgang über 6,35-mm-Klinke Bis zu 8x SDI Embedded Audio
Netzwerk-Audio	Native Unterstützung für Audio-Ein- und -Ausgabe über NDI® Embedded Audio für alle NDI®-Video-Ein- und -Ausgangssignale Integrierte Unterstützung für Dante™ von Audinate®; Dante Virtual Soundcard Lizenz separat erhältlich AES67-Unterstützung über kompatible WDM-Audiotreiber; Drittanbieter-Lizenz für virtuelle Soundkarte separat erhältlich
Medien	7 Media Player 4 DDR 1 Sound Player 2 GFX Player 15 Media Buffer 10 Animation Buffer mit GIF-Unterstützung 5 Grafik-Buffer
Keyer	Integrierte LiveMatte™ Chroma- und Luma-Keying-Technologie auf allen Quellkanälen und M/E-Bussen: 44 Input Keyer 4 Media-Player-Keyer 8 M/E-Keyer 1 PREVIZ-Keyer 15 Buffer-Keyer
COMPs	Integrierte Video-Compositing-Engine im Switcher und auf jedem M/E-Bus zum Erstellen, Speichern und Anwenden von Ebenenkonfigurationen und DVE-basierten Bewegungssequenzen. 16 konfigurierbare COMP-Presets pro Bus.
Virtuelle Sets	Integrierte LiveSet™ Technologie mit mehr als 30 enthaltenen virtuellen Live-Sets und Box-Effekten.
DataLink	Integrierte DataLink™ Technologie für automatisierte Echtzeit-Datenübernahme aus internen und externen Quellen wie Webseiten, Tabellen, Scoreboards, Datenbanken, RSS-Feeds, Watch Files, XML, CSV und ASCII.
Makros	Befehle und benutzerdefinierte Bediensequenzen können aufgezeichnet, gespeichert, bearbeitet und automatisiert werden. Makros lassen sich unter anderem Bedienpanel-Tasten, Tastenkürzeln, Hotspots, MIDI-, X-keys®- und GPI-Triggern sowie internen Ereignissen und Statusänderungen zuweisen. Steuerung über eine webbasierte Oberfläche wird unterstützt.
Aufzeichnung	8 konfigurierbare M/E-Kanäle 16x SDI-Ports 4 DDRs 3 Streaming-Encoder Growing-File-Wiedergabe über DDRs Instant-Replay-Funktion für jeden Eingang Insgesamt 44 konfigurierbare Eingänge
Speicher	4 TB interner SSD-Speicher Aufzeichnung auf externe Speichermedien unterstützt 7x USB 3.2 Typ A 1x USB 3.2 Typ C 1x USB 2.0 Gen 2 Typ A Unterstützung für Shared Storage und Speicherlösungen von Drittanbietern
PTZ	Unterstützung für bis zu 44 gleichzeitig verwendete PTZ-Kameras über serielle und Netzwerkprotokolle einschließlich RS-232, RS-422 und IP. Integrierte Steuerung und Preset-System.
Videokonferenzen	Unterstützung mehrerer gleichzeitiger Videoanruf-Eingänge mit Microsoft Teams™, Zoom Meetings™ und Webbrowser über Live Call Connect.
Standbilderfassung	Aufnahme deinterlaceter Standbilder in voller Auflösung von externen Videoquellen und Ausgängen.
Export	Export von Video- und Bilddateien zu Social-Media-Plattformen, FTP, lokalen oder externen Datenträgern sowie Netzwerkservern, optional mit Transcoding.
Unterstützte Mediendateiformate	Video: AVI, DV, DVCPro, DVCProHD, FLV, F4V, H.263, H.264, MOV, MKV, MJPEG, MPEG, MP4, WMV, WebM u. a. Bild: PSD, PNG, TGA, BMP, JPEG, JPEG-XR, JPEG2000, EXR, RAW, TIF, WebP u. a. Audio: AIFF, MP3, WAV u. a.
Monitoring	Unterstützung für bis zu 4 Multiviewer-Displays mit konfigurierbaren Arbeitsbereichen und Viewports. Vier Ausgänge erfolgen über DisplayPort.
Signalüberwachung	Integrierter Waveform-Monitor und Vektorskop mit voller Bildrate, digitaler Kalibrierung, Farbvorschau und Unterstützung für ITU-R Rec. 709.
Signalverarbeitung	Video: YCbCr + Alpha, 4:2:2:4 Audio: Floating Point, 96 kHz
A/V Standards	12G-SDI video conforms to SMPTE ST 2082 3G-SDI video conforms to SMPTE 424M (Level A) HD-SDI video conforms to SMPTE 292M
Tally	Netzwerk-Tally über NDI® sowie Unterstützung für TSL 5.
Genlock	Genlock-Eingang pro I/O-Board für SD-Referenzsignale (Bi-Level) oder HD-Referenzsignale (Tri-Level).
GPI	Unterstützung von GPI-Signalen über das JLCooper Electronics eBox GPI Interface.
MIDI	Unterstützung des Standard-MIDI-Protokolls zur Steuerung durch Drittanbietergeräte.
Netzwerk	1x 10 GbE 1x 2,5 GbE 1x 1 GbE
Betriebsbedingungen	Temperaturbereich: im Betrieb: 5 °C bis 27 °C Lagernd: - 40 °C bis 60 °C Relative Luftfeuchtigkeit: im Betrieb: 8 - 85 %, nicht kondensierend Lagernd: 8 - 90 %, nicht kondensierend
Viz Flowics Basic Plan	4 Benutzer 5 GB Asset Library 1 Output 1 Team Graphics Editor Timeline-basierte Animationen Text Crawler Asset Library Benutzerdefinierte Schriftarten 140 einsatzbereite kostenlose Grafiken Datenintegrationen Google Sheets Data Provider RSS / Atom Data Provider JSON REST Connector JSON WebSocket Connector Data Bridge Multi-Faktor-Authentifizierung (MFA) Control API 24/7 Live Chat und Knowledge Base Support Viewer Engagement mit X (Twitter)- und Instagram-Suche Viz Flowics läuft in der Cloud; das Rendering erfolgt lokal über TriCaster Live Link.
Maße	2-HE-Gehäuse mit redundantem 550-W-Netzteil 48,3 x 8,9 x 49,7 cm
Anmerkungen	[1] Die verfügbaren Bildraten richten sich nach dem Videostandard der Sitzung (NTSC oder PAL).

FAQs

Wie viele SDI-Anschlüsse besitzt TriCaster Vizion 16 SDI?

TriCaster Vizion 16 SDI besitzt 16 konfigurierbare SDI-I/O-Ports. Die Ports können abhängig vom Produktionsaufbau als Ein- oder Ausgang eingesetzt werden.

Unterstützen alle 16 SDI-Ports 12G-SDI?

Nein. Laut Vizrt unterstützen bis zu sechs Ports 12G-SDI-Signale. Die weiteren dokumentierten SDI-Klassen sind 3G-SDI und HD-SDI.

Wie viele Videoquellen lassen sich gleichzeitig verwenden?

TriCaster Vizion unterstützt bis zu 44 externe Videoquellen gleichzeitig. Zusätzlich sind bis zu 44 IP-Videoeingänge über NDI dokumentiert.

Wie viele NDI-Ausgänge bietet TriCaster Vizion 16 SDI?

Bei HD-Sessions sind bis zu 56 NDI-IP-Ausgänge dokumentiert. Darin enthalten sind unter anderem bis zu 16 direkte NDI-Ausgänge aus lokalen SDI-Eingängen.

Welche Replay-Funktionen bietet TriCaster Vizion?

Instant Replay steht auf jedem Eingang zur Verfügung. Zusätzlich bietet das System vier DDRs und Growing File Playback.

Wie viele PTZ-Kameras können gesteuert werden?

Bis zu 44 PTZ-Kameras können über RS232, RS422 oder IP gesteuert werden. Die Kompatibilität eines konkreten Kameramodells muss anhand des unterstützten Steuerprotokolls geprüft werden.

Ist TriCaster Vizion AI/R enthalten?

Nein. Vizrt beschreibt TriCaster Vizion AI/R als optionale Subscription für KI-basiertes Keying und Augmented-Reality-Grafiken.

Zubehör und Systemintegration

Bei Nutzung bestimmter Funktionen zwingend erforderlich:

Dante Virtual Soundcard-Lizenz von Audinate für Dante
Kompatible virtuelle Soundkartenlösung eines Drittanbieters für AES67

Häufig sinnvoll:

Passende 12G-/3G-/HD-SDI-Verkabelung entsprechend den verwendeten Signalformaten
Leistungsfähige Netzwerk-Infrastruktur für NDI
Monitoring-Displays
Externer oder zentraler Shared Storage für umfangreiche Recording- und Replay-Workflows
PTZ-Kameras und geeignete Steuerinfrastruktur

Optional:

TriCaster Vizion AI/R Subscription
Externe Bedienoberflächen
GPI-Integration über JLCooper Electronics eBox
MIDI-basierte Steuergeräte

Das sollte man vor dem Kauf wissen

16 SDI bedeutet nicht 16x 12G-SDI. Die 16 Ports sind konfigurierbare SDI-I/O; bis zu sechs Ports unterstützen 12G-SDI.
Die 16 Ports sind nicht fest als Eingänge oder Ausgänge aufgeteilt. Die benötigte I/O-Konfiguration sollte vorab anhand des Produktionsworkflows geplant werden.
Bis zu acht unabhängige SDI Video Mix Outputs sind dokumentiert.
Die verfügbaren SDI-Frameraten hängen vom NTSC-/PAL-Sessionstandard ab.
Dante und AES67 benötigen zusätzliche Software beziehungsweise Lizenzen.
TriCaster Vizion AI/R ist eine optionale Subscription.
Das dokumentierte Gewicht von 14,5 kg ist das Verpackungsgewicht und nicht das Nettogewicht des Systems.

Beratung zur Systemzusammenstellung

TriCaster Vizion 16 SDI bietet innerhalb der Vizion-Serie die umfangreichste lokale SDI-Anbindung. Bei der Systemplanung sollten die Verteilung der 16 konfigurierbaren SDI-I/O, die bis zu sechs 12G-SDI-fähigen Ports, NDI-Signalwege, Netzwerkbandbreite, Monitoring, Recording, Replay, Audio und PTZ-Steuerung gemeinsam betrachtet werden.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von der SDI-I/O- und 12G-SDI-Planung über NDI, Netzwerk und Storage bis zur passenden Audio-, Monitoring- und PTZ-Integration.
