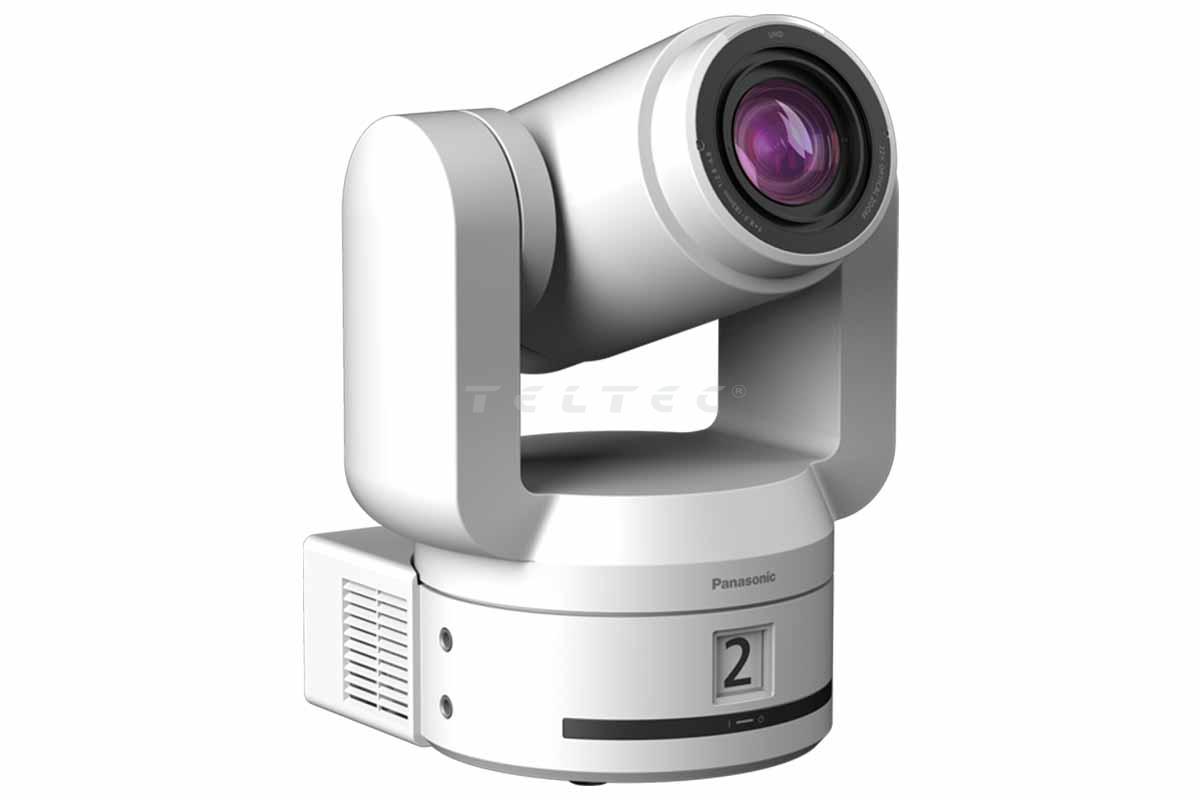

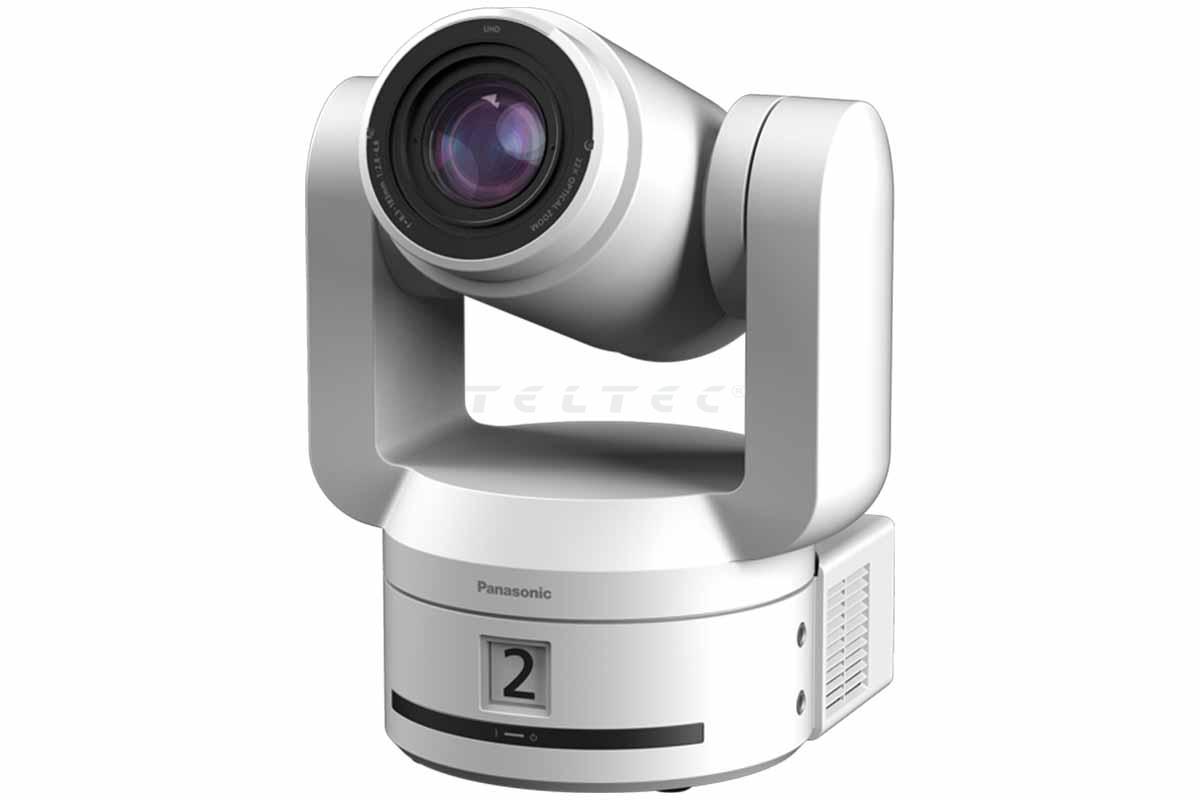

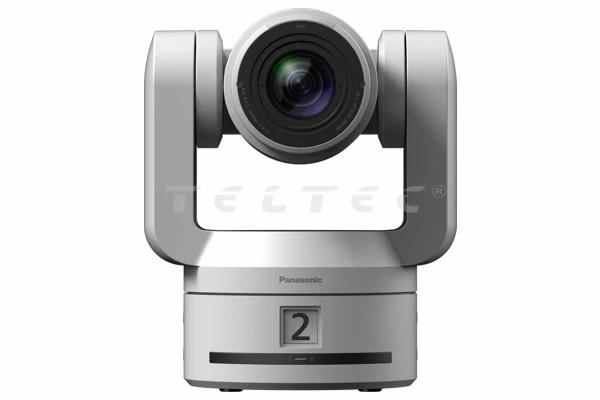

Panasonic AW-UER210W

Panasonic AW-UER210W ist eine professionelle 4K-PTZ-Kamera mit integriertem Rollmechanismus in Pearl White. Global Shutter, 22x optischer Zoom, ein Rollbereich von ±200°, simultane 16:9-/9:16-Ausgabe sowie SMPTE ST 2110 und Dante® verbinden flexible Kameraführung mit professioneller IP-Integration.

Die Panasonic AW-UER210W kombiniert einen 1,2-Typ 5K-MOS-Sensor mit Global Shutter mit einem 22x optischen Zoom, einem integrierten Rollmechanismus von −200° bis +200° und AI-basiertem Auto Framing direkt in der Kamera. Für Multi-Format-Produktionen unterstützt sie die gleichzeitige Ausgabe von 16:9 und 9:16, wobei das vertikale Bild aus dem vollständigen Sensorbild ausgeschnitten wird. Der horizontale Bildwinkel von bis zu 80° und der 35-mm-äquivalente Brennweitenbereich von 22,5–500 mm decken sowohl weite Einstellungen als auch entfernte Motive ab. Für professionelle IP-Infrastrukturen bietet die Kamera zusätzlich SMPTE ST 2110, Dante® und zwei SFP28/+-Schnittstellen; klassische Signalwege werden über 12G-SDI, 3G-SDI und HDMI abgedeckt.

Das Wichtigste in 4 Punkten

• 1,2-Typ 5K-MOS-Sensor mit Global Shutter und ca. 14,0 Megapixeln
• Integrierter Rollmechanismus mit ±200° Rollbereich sowie simultaner 16:9- und 9:16-Ausgabe
• 22x optischer Zoom, bis zu 80° horizontaler Bildwinkel und integriertes AI-basiertes Auto Framing
• SMPTE ST 2110 und Dante® mit Redundanzunterstützung sowie zwei SFP28/+-Schnittstellen

Für wen ist Panasonic AW-UER210W geeignet?

Die Panasonic AW-UER210W richtet sich an professionelle Broadcast-, Studio-, Sport-, Live-Event- und Streaming-Produktionen, die neben klassischen Pan-/Tilt-Bewegungen eine zusätzliche Rollachse und eine umfangreiche IP-Integration benötigen.

Die Rollachse erweitert die Möglichkeiten bei dynamischen Kamerafahrten und ungewöhnlichen Installationswinkeln. One-Touch-Horizontausrichtung und automatische Horizontnivellierung sind beispielsweise bei Kran-, Robotics- und Deckeninstallationen hilfreich.

Für Produktionen, die klassische und vertikale Inhalte parallel benötigen, ermöglicht die AW-UER210W eine gleichzeitige 16:9- und 9:16-Ausgabe. Damit lässt sich aus einer Kameraposition sowohl ein reguläres Produktionssignal als auch ein vertikaler Feed für Social Media, Streaming oder vertikale LED-Flächen erzeugen.

Gegenüber der AW-UER200W ist die AW-UER210W insbesondere dann relevant, wenn SMPTE ST 2110 und Dante® Bestandteil der Produktionsinfrastruktur sind. Sie unterstützt unkomprimierte 4K-Übertragung über ST 2110, Return Video über IP sowie Dante® Audio.

Die Ausführung in Pearl White bietet sich zusätzlich für Installationen an, bei denen sich die Kamera optisch möglichst unauffällig in helle Decken-, Wand- oder Studioumgebungen einfügen soll.

In der Praxis

Zusätzlich zu Pan und Tilt besitzt die AW-UER210W eine mechanische Rollachse. Der Rollbereich reicht von −200° bis +200°, während sich die Rollgeschwindigkeit im Normalmodus von 0,08°/s bis 720°/s regeln lässt. Die Rollbeschleunigung erreicht bis zu 2.700°/s².

Pan und Tilt arbeiten dagegen mit Geschwindigkeiten von 0,004°/s bis 180°/s und einer Beschleunigung von bis zu 900°/s². Dadurch lassen sich langsame und präzise Pan-/Tilt-Fahrten mit schnellen Rollbewegungen kombinieren. Die unterschiedlichen Werte von Pan/Tilt und Roll sind dabei getrennt zu betrachten.

Das motorisierte 22x-Zoomobjektiv deckt einen 35-mm-äquivalenten Bereich von 22,5–500 mm ab. Die schnellste Fahrt von Tele auf Weitwinkel dauert ungefähr 0,5 Sekunden. Für gestalterisch langsamere Zoombewegungen lässt sich die Geschwindigkeit variieren.

Bei Multi-Format-Produktionen kann die Kamera 16:9 und 9:16 gleichzeitig ausgeben. Das vertikale Signal entsteht durch einen entsprechenden Ausschnitt aus dem vollständigen Sensorbild. Dadurch lassen sich horizontale und vertikale Ausspielwege innerhalb eines Produktionssystems parallel bedienen.

Die One-Touch-Horizontausrichtung erleichtert das Nivellieren der Kamera bei der Einrichtung. Zusätzlich kann die automatische Horizontnivellierung während des Betriebs ein waagerechtes Bild aufrechterhalten.

Das AI-basierte Auto Framing arbeitet direkt in der Kamera. Es kann Motive automatisch verfolgen und die gewünschte Bildkomposition halten. Dabei lässt sich zwischen vollautomatischer und halbautomatischer Arbeitsweise wechseln.

Für IP-basierte Broadcast-Infrastrukturen unterstützt die AW-UER210W SMPTE ST 2110 mit unkomprimierter 4K-Videoübertragung und Return Video. ST 2022-7 ermöglicht redundante ST-2110-Verbindungen. Dante® stellt vier Audioeingangs- und vier Audioausgangskanäle bereit und unterstützt ebenfalls redundante Verbindungen.

Das integrierte E-Paper-Display stellt Statusinformationen wie Kameranummer, Betriebszustand, IP-Adresse und QR-Codes direkt an der Kamera bereit.

Hinweise

• HFR mit 120 fps und High-Speed-HD mit 180 fps sind für ein zukünftiges Update im 3. Quartal 2027 vorgesehen.
• Die JPEG-XS-Unterstützung für SMPTE ST 2110 ist ebenfalls für ein zukünftiges Update im 3. Quartal 2027 vorgesehen.
• Für die beiden SFP28/+-Schnittstellen müssen geeignete SFP-Module separat erworben werden.
• Pan/Tilt und Roll besitzen unterschiedliche Geschwindigkeits- und Beschleunigungsbereiche.

Hauptmerkmale

• Sensor: 1,2-Typ 5K MOS mit Global Shutter
• Effektive Pixel: ca. 14,0 Megapixel
• Objektiv: motorisiertes optisches 22x-Zoom, F2.8–F4.8
• Brennweitenbereich, 35-mm-äquivalent: 22,5–500 mm
• Videoausgabe: bis 4K 2160/60p über SDI, HDMI und SMPTE ST 2110
• Horizontaler Bildwinkel: 80° Weitwinkel bis 4° Tele
• Vertikaler Bildwinkel: 49° Weitwinkel bis 2° Tele
• Diagonaler Bildwinkel: 88° Weitwinkel bis 4° Tele

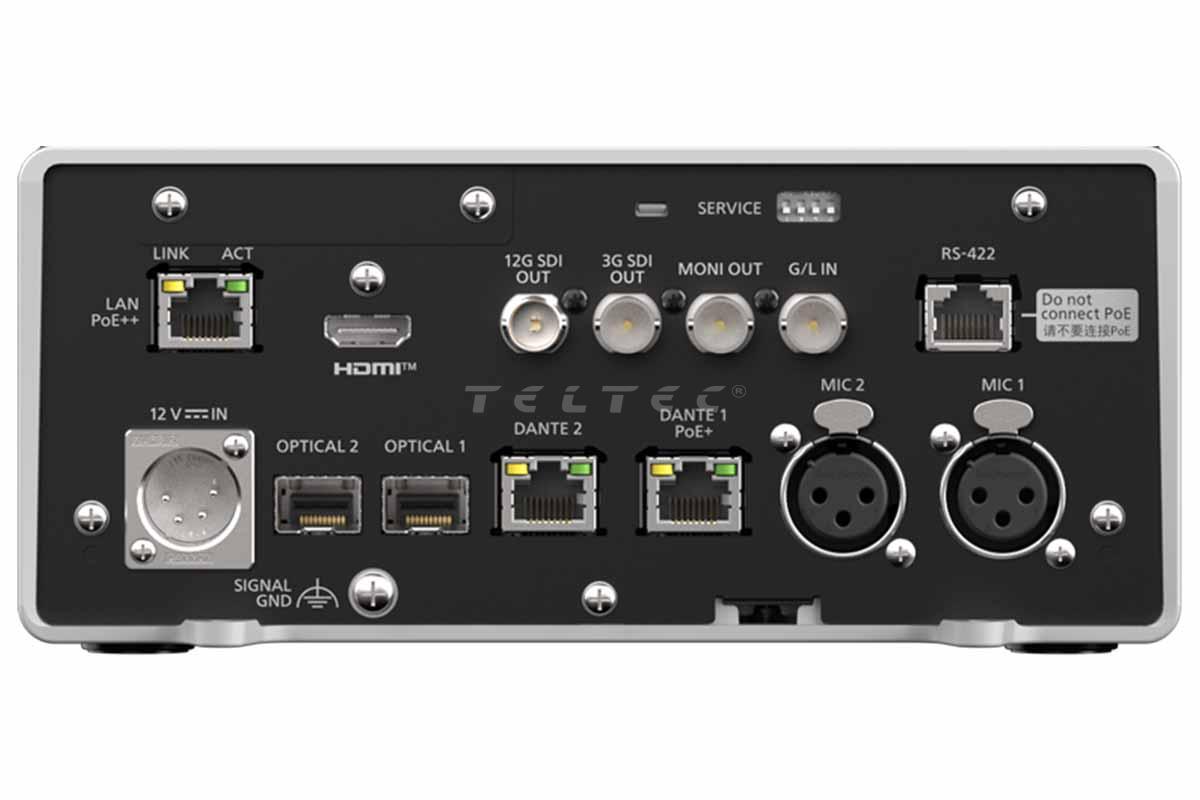

• 1x 12G-SDI Ausgang
• 1x 3G-SDI OUT1
• 1x 3G-SDI OUT2/PM
• HDMI-2.0-Ausgang mit 4:2:2 / 10 Bit
• 2x SFP28/+ für SMPTE ST 2110
• ST 2022-7 für redundante ST-2110-Verbindungen
• Dante® Audio mit 4 Kanälen Eingang und 4 Kanälen Ausgang
• Redundante Dante®-Verbindungen unterstützt
• LAN für IP-Steuerung und weitere IP-basierte Workflows
• NDI High Bandwidth, SRT, FreeD und OpenTrackIO
• RS-422A Control In
• Genlock-Eingang mit Black Burst und Tri-Level Sync
• 2-Kanal XLR-Audioeingang, symmetrisch
• Integriertes AI-basiertes Auto Framing
• Integrierter Rollmechanismus
• Gleichzeitige 16:9- und 9:16-Ausgabe
• One-Touch-Horizontausrichtung
• Automatische Horizontnivellierung
• Integriertes E-Paper-Statusdisplay
• ND-Filter: Through, 1/4, 1/16, 1/64
• IR Night Mode
• Optischer Zoom: 22x
• i.Zoom: 28x in UHD, 35x in FHD
• D.Extender Zoom: 1,4x / 2x
• Pan-/Tilt-Geschwindigkeit: 0,004°/s bis 180°/s
• Pan-/Tilt-Beschleunigung: bis 900°/s²
• Rollgeschwindigkeit: 0,08°/s bis 720°/s
• Rollbeschleunigung: bis 2.700°/s²
• Schwenkbereich: ±175°
• Neigebereich: −30° bis +210°
• Rollbereich: ±200°
• Stromversorgung: 12 V DC; PoE++ Primary und PoE+ Secondary
• Gewicht: ca. 9,0 kg ohne Montagehalterung
• Abmessungen: 270 × 324 × 258 mm ohne hervorstehende Teile und Deckenhalterung
• Gehäusefarbe: Weiß / Pearl White

Lieferumfang

• 1x Panasonic AW-UER210W PTZ-Kamera, weiß

Garantie

• 3 Jahre Herstellergarantie nach Produktregistrierung

Technische Daten

FAQs

Was ist die Roll-Funktion der Panasonic AW-UER210W?

Zusätzlich zu Pan und Tilt besitzt die AW-UER210W eine mechanische Rollachse mit einem Bewegungsbereich von −200° bis +200°. Die Kamera kann sich damit um die optische Achse drehen. Das ermöglicht dynamische Rollbewegungen und mehr Flexibilität bei ungewöhnlichen Installationswinkeln.

Kann die AW-UER210W gleichzeitig 16:9 und 9:16 ausgeben?

Ja. Die Kamera unterstützt eine gleichzeitige 16:9- und 9:16-Ausgabe. Das vertikale 9:16-Bild wird als Ausschnitt aus dem vollständigen Sensorbild erzeugt und kann parallel zum regulären 16:9-Feed ausgegeben werden.

Kann die AW-UER210W bei schräger Montage ausgerichtet werden?

Ja. One-Touch-Horizontausrichtung und automatische Horizontnivellierung sind für die AW-UER210W dokumentiert. Sie erleichtern die Einrichtung unter anderem bei Kran- und Robotics-Systemen oder an schrägen Decken.

Wie schnell sind Pan, Tilt und Roll?

Pan und Tilt arbeiten im Normalmodus mit 0,004°/s bis 180°/s und einer Beschleunigung von bis zu 900°/s². Die Rollachse arbeitet mit 0,08°/s bis 720°/s und erreicht eine Beschleunigung von bis zu 2.700°/s².

Hat die Panasonic AW-UER210W einen Global Shutter?

Ja. Die Kamera arbeitet mit einem 1,2-Typ 5K-MOS-Sensor mit Global Shutter und ist damit insbesondere für schnelle Bewegungen sowie Produktionsumgebungen mit LED-Wänden und dynamischer Beleuchtung ausgelegt.

Unterstützt die Panasonic AW-UER210W SMPTE ST 2110?

Ja. SMPTE ST 2110 ist Bestandteil der AW-UER210W. Die Kamera unterstützt unkomprimierte 4K-Videoübertragung, Return Video über IP sowie ST 2110-10, -20, -21 und -30. ST 2022-7 ermöglicht redundante Verbindungen.

Unterstützt die AW-UER210W Dante®?

Ja. Die Kamera bietet Dante® Audio mit vier Eingangskanälen und vier Ausgangskanälen. Redundante Dante®-Verbindungen werden ebenfalls unterstützt.

Benötigt man für SMPTE ST 2110 zusätzliche SFP-Module?

Ja. Die AW-UER210W verfügt über zwei SFP28/+-Schnittstellen. Die dafür geeigneten SFP-Module müssen separat ausgewählt und erworben werden.

Sind SMPTE ST 2110 und Dante® redundant ausgeführt?

Ja. Bei der AW-UER210 sind sowohl SMPTE ST 2110 als auch Dante® für redundante Verbindungen ausgelegt. Für ST 2110 stehen zwei SFP28/+-Schnittstellen zur Verfügung; ST 2022-7 wird für die Redundanz unterstützt. Auch die Dante®-Anbindung ist redundant ausgeführt.

Für die SFP28/+-Schnittstellen benötigte SFP-Module müssen separat ausgewählt und erworben werden.

Ist JPEG XS bereits zum Marktstart verfügbar?

Nach aktuellem Stand nicht. Die JPEG-XS-Unterstützung für SMPTE ST 2110 ist für ein zukünftiges Update im 3. Quartal 2027 vorgesehen.

Was unterscheidet die AW-UER210W von der AW-UER200W?

Beide Modelle besitzen den Global-Shutter-Sensor, 22x optischen Zoom und den integrierten Rollmechanismus. Die AW-UER210W erweitert die Plattform um SMPTE ST 2110 und Dante® sowie die dafür vorgesehene SFP-basierte IP-Integration. Werden diese Funktionen nicht benötigt, ist die AW-UER200W als Standard-Rollmodell eine Alternative.

Sind 120 fps und 180 fps bereits zum Marktstart verfügbar?

Nach aktuellem Stand nicht. HFR mit 120 fps und High-Speed-HD mit 180 fps sind für ein zukünftiges Update im 3. Quartal 2027 vorgesehen.

Lässt sich die Kamera über die AW-RP200 mit einem Elgato Stream Deck bedienen?

Ja. In Verbindung mit dem Panasonic AW-RP200 Remote Camera Controller lässt sich ein Elgato Stream Deck in den Bedienworkflow integrieren. Die Stream-Deck-Belegung kann über den AW-RP200 eingerichtet werden, sodass für diese Steuerungsintegration kein separater Steuerrechner erforderlich ist.

Zubehör und Systemintegration

Bei der AW-UER210W müssen Roll- und PTZ-Steuerung, Montage sowie die IP- und Baseband-Infrastruktur gemeinsam geplant werden. Neben 12G-SDI, 3G-SDI und HDMI stehen SMPTE ST 2110, Dante® sowie weitere IP-Protokolle zur Verfügung.

Zwingend für die Nutzung der beiden SFP28/+-Schnittstellen: Geeignete SFP-Module müssen separat ausgewählt und beschafft werden.

Bei ST-2110-Systemen sind insbesondere Netzwerkarchitektur, PTP, NMOS, Return Video und die gewünschte ST-2022-7-Redundanz zu berücksichtigen. Für Dante® sollte ebenfalls festgelegt werden, ob die dokumentierte redundante Verbindung genutzt werden soll.

Bei Kran-, Decken- oder Robotics-Installationen müssen zusätzlich der ±200°-Rollbereich, die Bewegungsfreiheit der Kamera und die Kabelführung berücksichtigt werden. Für parallele 16:9-/9:16-Produktionen sollte außerdem frühzeitig feststehen, wie beide Signale im weiteren Workflow verarbeitet werden.

Das sollte man vor dem Kauf wissen

• Für die beiden SFP28/+-Schnittstellen müssen geeignete SFP-Module separat beschafft werden.
• JPEG XS steht nach aktuellem Plan nicht bereits zum Marktstart zur Verfügung; die Unterstützung ist für das 3. Quartal 2027 vorgesehen.
• HFR mit 120 fps und High-Speed-HD mit 180 fps sind ebenfalls zukünftige Funktionen.
• Das vertikale 9:16-Bild wird aus dem vollständigen Sensorbild ausgeschnitten.
• Pan/Tilt und Roll besitzen unterschiedliche Bewegungswerte: maximal 180°/s bei Pan/Tilt und 720°/s bei Roll.
• Mit ca. 9,0 kg ohne Montagehalterung müssen Montage und Robotics-System entsprechend dimensioniert sein.
• Abhängig von der Pan-/Tilt-Position kann ein Teil des Kameragehäuses im Videobild sichtbar werden.
• Netzwerkarchitektur, SFP-Module, Redundanz und Stromversorgung sollten bei ST-2110-Installationen bereits vor dem Kauf festgelegt werden.

Beratung zur Systemzusammenstellung

Bei der AW-UER210W sollte das Gesamtsystem aus Roll- und PTZ-Steuerung, Montage, Baseband- beziehungsweise ST-2110-Signalwegen, Dante® Audio, Return Video, SFP-Modulen und Stromversorgung gemeinsam geplant werden. Besonders bei größeren IP-Systemen sind PTP, NMOS, Redundanz, Bewegungsfreiheit und Kabelführung wesentliche Bestandteile der Systementscheidung.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von Kamera, Roll- und PTZ-Steuerung über SMPTE ST 2110 und Dante® bis zur passenden Montage, Netzwerk-, Signal- und Stromversorgungsinfrastruktur.
