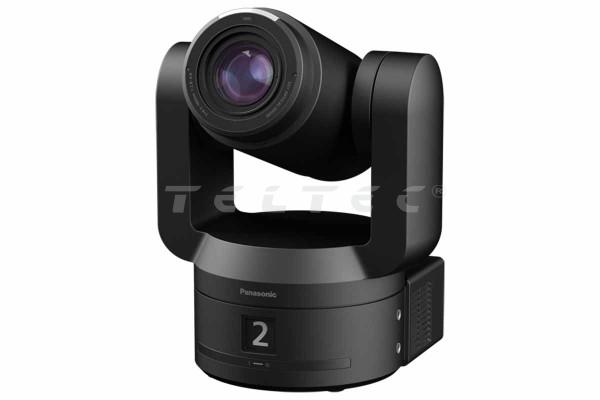

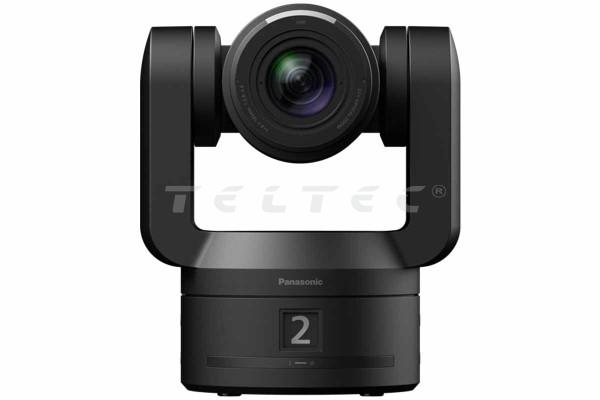

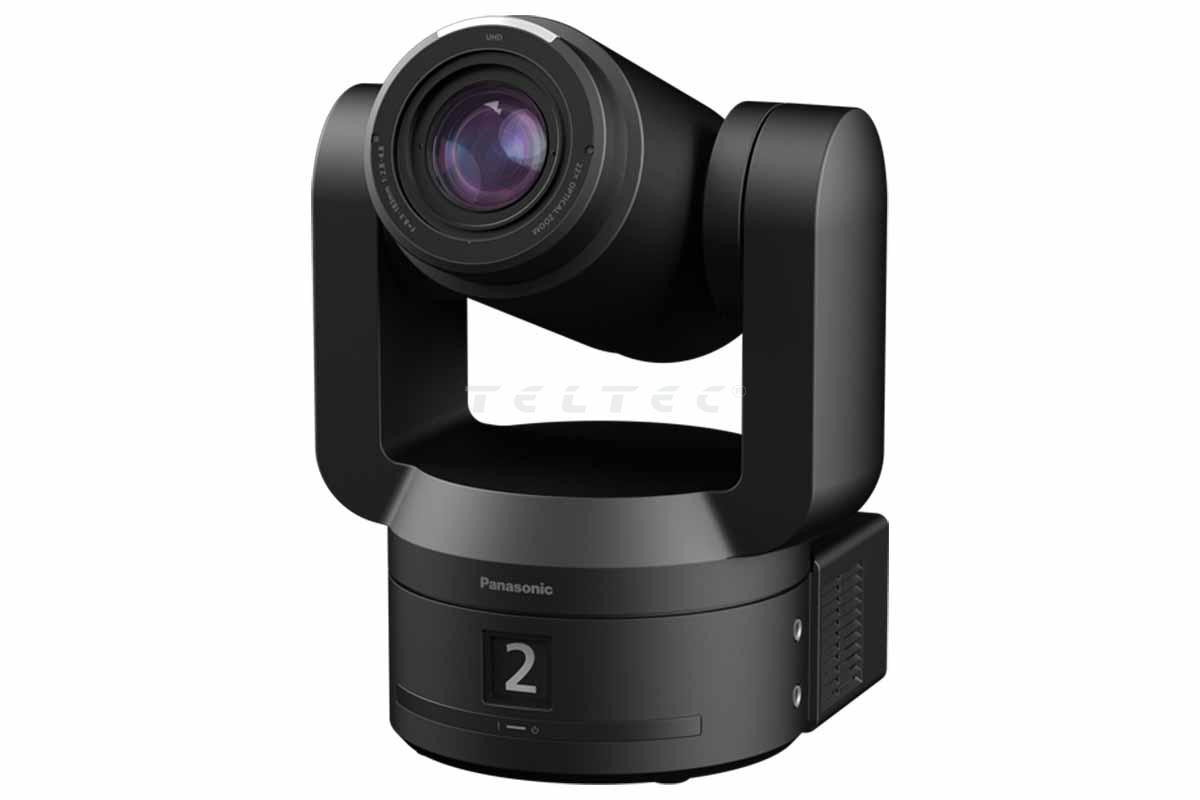

Panasonic AW-UER200K

Panasonic AW-UER200K ist eine professionelle 4K-PTZ-Kamera mit integriertem Rollmechanismus in Schwarz. Ein 1,2-Typ 5K-MOS-Sensor mit Global Shutter, 22x optischer Zoom, ein Rollbereich von ±200° sowie die gleichzeitige Ausgabe von 16:9- und 9:16-Bildern eröffnen flexible Möglichkeiten für Broadcast, Live-Produktion und vertikalen Content.

Die Panasonic AW-UER200K kombiniert einen 1,2-Typ 5K-MOS-Sensor mit Global Shutter mit einem 22x optischen Zoom, einem integrierten Rollmechanismus von −200° bis +200° und AI-basiertem Auto Framing direkt in der Kamera. Besonders für Multi-Format-Produktionen kann sie 16:9- und 9:16-Signale gleichzeitig ausgeben, wobei das vertikale Bild aus dem vollständigen Sensorbild ausgeschnitten wird. Der horizontale Bildwinkel von bis zu 80° und der 35-mm-äquivalente Brennweitenbereich von 22,5–500 mm decken sowohl weite Einstellungen als auch entfernte Motive ab. Für die Systemintegration stehen 12G-SDI, 3G-SDI, HDMI sowie IP-basierte Workflows mit NDI High Bandwidth, SRT, FreeD und OpenTrackIO zur Verfügung.

Das Wichtigste in 4 Punkten

• 1,2-Typ 5K-MOS-Sensor mit Global Shutter und ca. 14,0 Megapixeln
• Integrierter Rollmechanismus mit ±200° Rollbereich sowie gleichzeitiger 16:9- und 9:16-Ausgabe
• 22x optischer Zoom mit 35-mm-äquivalent 22,5–500 mm und bis zu 80° horizontalem Bildwinkel
• One-Touch-Horizontausrichtung, automatische Horizontnivellierung und integriertes AI-basiertes Auto Framing

Für wen ist Panasonic AW-UER200K geeignet?

Die Panasonic AW-UER200K richtet sich insbesondere an Broadcast-, Live-Event-, Streaming- und Studioproduktionen, bei denen neben klassischen PTZ-Bewegungen auch eine zusätzliche Rotation der Kamera um die optische Achse benötigt wird.

Der Rollmechanismus ermöglicht sowohl dynamische Kamerabewegungen als auch flexible Installationswinkel. Das ist beispielsweise bei Robotics-Systemen, Kraninstallationen oder schrägen Decken relevant. One-Touch-Horizontausrichtung und automatische Horizontnivellierung unterstützen dabei die Einrichtung und den laufenden Betrieb.

Für Produktionen, die parallel klassische und vertikale Inhalte benötigen, ist die gleichzeitige Ausgabe von 16:9 und 9:16 besonders interessant. So lassen sich aus einer Kamera beispielsweise ein reguläres Produktionssignal und ein vertikales Signal für Social Media, Streaming oder vertikale LED-Flächen bereitstellen.

Der Global-Shutter-Sensor ist zudem für schnelle Motive, LED-Wände und dynamische Bühnenbeleuchtung ausgelegt und reduziert typische Bewegungsverzerrungen sowie Flicker unter entsprechenden Produktionsbedingungen.

In der Praxis

Das besondere Merkmal der AW-UER200K ist die zusätzliche Rollachse. Während Pan und Tilt für klassische horizontale und vertikale Kamerabewegungen zuständig sind, dreht der Rollmechanismus die Kamera um die optische Achse. Der Rollbereich reicht von −200° bis +200°, die Rollgeschwindigkeit im Normalmodus von 0,08°/s bis 720°/s.

Pan und Tilt arbeiten dagegen mit Geschwindigkeiten von 0,004°/s bis 180°/s. Damit lassen sich langsame kontrollierte Fahrten und schnelle Bewegungen mit der zusätzlichen Rollachse kombinieren, ohne die UER200 mit den abweichenden Bewegungsdaten der UE200-Serie gleichzusetzen.

Für Multi-Format-Produktionen unterstützt die Kamera eine simultane 16:9- und 9:16-Ausgabe. Das vertikale 9:16-Bild wird dabei aus dem Bild des vollständigen Sensors ausgeschnitten und kann parallel zum regulären 16:9-Signal ausgegeben werden. Dadurch lassen sich klassische Produktionen und vertikale Ausspielwege aus einer Kameraposition bedienen.

Die One-Touch-Horizontausrichtung erleichtert das Nivellieren der Kamera bei anspruchsvollen Montagepositionen. Zusätzlich kann die automatische Horizontnivellierung während des Betriebs ein waagerechtes Bild aufrechterhalten.

Das AI-basierte Auto Framing arbeitet direkt in der Kamera. Es kann Motive verfolgen und die gewünschte Bildkomposition halten. Dabei stehen vollautomatische und halbautomatische Betriebsweisen zur Verfügung.

Hinweise

• HFR mit 120 fps und High-Speed-HD mit 180 fps sind für ein zukünftiges Update im 3. Quartal 2027 vorgesehen.
• SMPTE ST 2110 und Dante® gehören nicht zur Ausstattung der AW-UER200K. Diese Funktionen sind innerhalb der Baureihe den AW-UER210-Modellen vorbehalten.
• Die Rollachse besitzt andere Geschwindigkeits- und Beschleunigungswerte als die Pan-/Tilt-Achsen.

Hauptmerkmale

• Sensor: 1,2-Typ 5K MOS mit Global Shutter
• Effektive Pixel: ca. 14,0 Megapixel
• Objektiv: motorisiertes optisches 22x-Zoom, F2.8–F4.8
• Brennweitenbereich, 35-mm-äquivalent: 22,5–500 mm
• Videoausgabe: bis 4K 2160/60p über SDI und HDMI
• Horizontaler Bildwinkel: 80° Weitwinkel bis 4° Tele
• Vertikaler Bildwinkel: 49° Weitwinkel bis 2° Tele
• Diagonaler Bildwinkel: 88° Weitwinkel bis 4° Tele

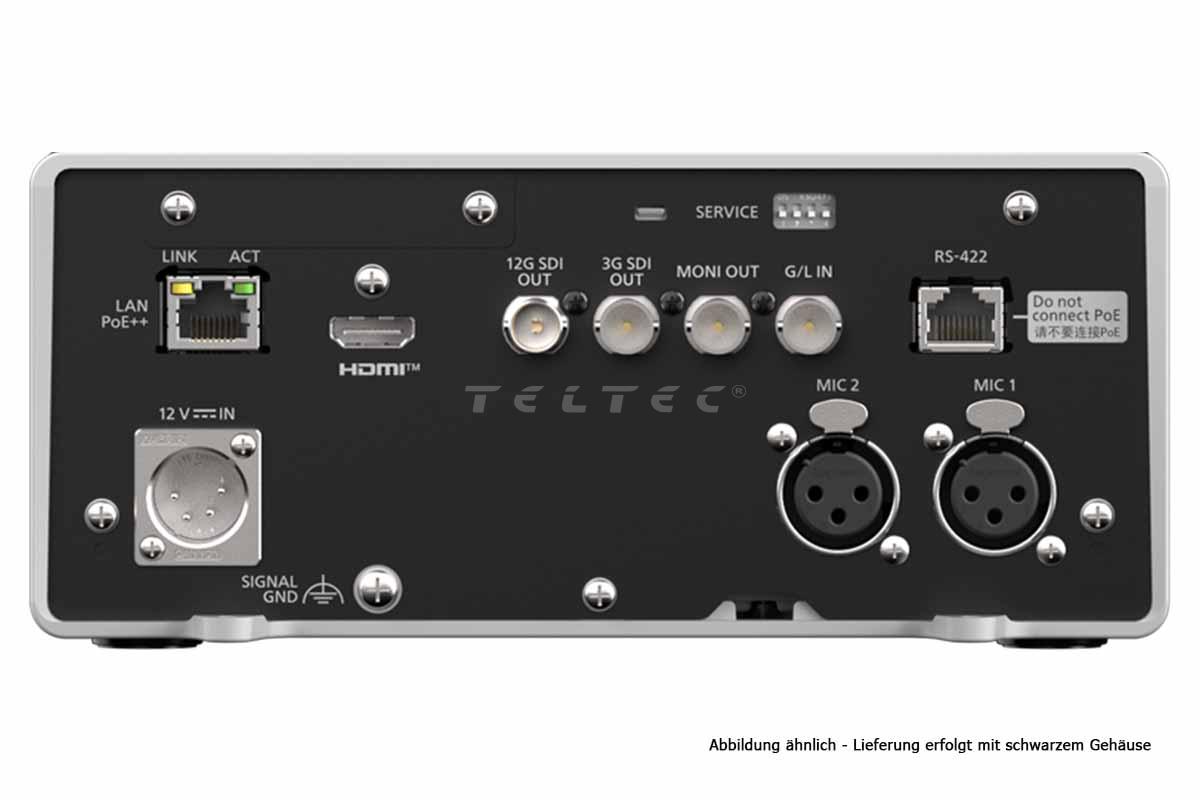

• 1x 12G-SDI Ausgang
• 2x 3G-SDI Ausgänge
• HDMI-2.0-Ausgang mit 4:2:2 / 10 Bit
• LAN für IP-Steuerung und IP-basierte Workflows
• NDI High Bandwidth, SRT, FreeD und OpenTrackIO
• RS-422A Control In
• Genlock-Eingang mit Black Burst und Tri-Level Sync
• 2-Kanal XLR-Audioeingang, symmetrisch
• Integriertes AI-basiertes Auto Framing
• Integrierter Rollmechanismus
• Gleichzeitige 16:9- und 9:16-Ausgabe
• One-Touch-Horizontausrichtung
• Automatische Horizontnivellierung
• ND-Filter: Through, 1/4, 1/16, 1/64
• IR Night Mode
• Optischer Zoom: 22x
• i.Zoom: 28x in UHD, 35x in FHD
• D.Extender Zoom: 1,4x / 2x
• Pan-/Tilt-Geschwindigkeit: 0,004°/s bis 180°/s
• Pan-/Tilt-Beschleunigung: bis 900°/s²
• Rollgeschwindigkeit: 0,08°/s bis 720°/s
• Rollbeschleunigung: bis 2.700°/s²
• Schwenkbereich: ±175°
• Neigebereich: −30° bis +210°
• Rollbereich: ±200°
• Stromversorgung: 12 V DC oder PoE++
• Gewicht: ca. 9,0 kg ohne Montagehalterung
• Abmessungen: 270 × 324 × 258 mm ohne hervorstehende Teile und Deckenhalterung
• Gehäusefarbe: Schwarz

Lieferumfang

• 1x Panasonic AW-UER200K PTZ-Kamera, schwarz

Garantie

• 3 Jahre Herstellergarantie nach Produktregistrierung

Technische Daten

FAQs

Was ist die Roll-Funktion der Panasonic AW-UER200K?

Zusätzlich zu Pan und Tilt besitzt die AW-UER200K eine mechanische Rollachse mit einem Bewegungsbereich von −200° bis +200°. Dabei dreht sich die Kamera um die optische Achse. So sind sowohl dynamische Rollbewegungen als auch ungewöhnliche Montage- und Kamerawinkel möglich.

Kann die AW-UER200K gleichzeitig 16:9 und 9:16 ausgeben?

Ja. Die Kamera unterstützt eine gleichzeitige 16:9- und 9:16-Ausgabe. Für das vertikale 9:16-Signal wird ein entsprechender Ausschnitt aus dem vollständigen Sensorbild erzeugt. Dadurch können horizontale und vertikale Produktionswege parallel bedient werden.

Kann die AW-UER200K schräg montiert werden?

Der Rollmechanismus ist ausdrücklich auf flexible Installationssituationen ausgelegt. One-Touch-Horizontausrichtung und automatische Horizontnivellierung erleichtern die Einrichtung beispielsweise bei Robotics-Systemen, Kraninstallationen oder schrägen Decken.

Hat die Panasonic AW-UER200K einen Global Shutter?

Ja. Die AW-UER200K verwendet einen 1,2-Typ 5K-MOS-Sensor mit Global Shutter. Er ist insbesondere für schnelle Motive sowie Produktionsumgebungen mit LED-Wänden und dynamischer Beleuchtung ausgelegt.

Welchen Zoombereich bietet die AW-UER200K?

Die Kamera verfügt über einen 22x optischen Zoom mit einem 35-mm-äquivalenten Brennweitenbereich von 22,5–500 mm. Der horizontale Bildwinkel reicht von 80° im Weitwinkel bis 4° im Telebereich.

Wie schnell bewegt sich die Rollachse?

Im Normalmodus arbeitet die Rollachse mit 0,08°/s bis 720°/s und erreicht eine Beschleunigung von bis zu 2.700°/s². Pan und Tilt besitzen davon getrennte Bewegungswerte von 0,004°/s bis 180°/s und bis zu 900°/s² Beschleunigung.

Unterstützt die AW-UER200K SMPTE ST 2110 und Dante®?

Nein. SMPTE ST 2110 und Dante® gehören nicht zur AW-UER200K. Diese Funktionen sind innerhalb der Roll-Baureihe den AW-UER210-Modellen vorbehalten.

Kann SMPTE ST 2110 oder Dante® später nachgerüstet werden?

Nicht als einfache Zusatzoption oder nachträglich einsetzbares Erweiterungsboard. AW-UER200 und AW-UER210 sind hardwareseitig unterschiedliche Ausführungen. Wenn SMPTE ST 2110 oder Dante® perspektivisch benötigt werden könnten, sollte deshalb direkt die AW-UER210 gewählt werden.

Eine spätere Nachrüstung ist derzeit nicht als reguläre Option verfügbar. Sollte eine entsprechende Umrüstung künftig angeboten werden, wäre nach aktuellem Informationsstand ein umfangreicher Serviceumbau mit Austausch zentraler Hardware, einschließlich Hauptplatine und Gehäuserückseite, erforderlich. Ob und zu welchen Konditionen eine solche Umrüstung künftig möglich sein wird, ist derzeit noch offen.

Welche Videoausgänge besitzt die AW-UER200K?

Die Kamera bietet einen 12G-SDI-Ausgang, zwei 3G-SDI-Ausgänge und HDMI 2.0. Zusätzlich stehen IP-basierte Produktionsprotokolle wie NDI High Bandwidth, SRT, FreeD und OpenTrackIO zur Verfügung.

Ist Auto Framing bereits integriert?

Ja. Das AI-basierte Auto Framing arbeitet direkt in der Kamera. Es kann Motive automatisch verfolgen und die gewünschte Komposition halten. Vollautomatische und halbautomatische Betriebsweisen sind vorgesehen.

Sind 120 fps und 180 fps bereits zum Marktstart verfügbar?

Nach aktuellem Stand nicht. HFR mit 120 fps und High-Speed-HD mit 180 fps sind für ein zukünftiges Update im 3. Quartal 2027 vorgesehen.

Lässt sich die Kamera über die AW-RP200 mit einem Elgato Stream Deck bedienen?

Ja. In Verbindung mit dem Panasonic AW-RP200 Remote Camera Controller lässt sich ein Elgato Stream Deck in den Bedienworkflow integrieren. Die Stream-Deck-Belegung kann über den AW-RP200 eingerichtet werden, sodass für diese Steuerungsintegration kein separater Steuerrechner erforderlich ist.

Zubehör und Systemintegration

Bei der AW-UER200K spielen neben Signalweg und PTZ-Steuerung vor allem Montageposition, Rollachse und die gewünschten horizontalen beziehungsweise vertikalen Ausspielwege eine wichtige Rolle.

Für klassische Produktionsumgebungen stehen 12G-SDI, 3G-SDI und HDMI zur Verfügung. IP-basierte Workflows können NDI High Bandwidth, SRT, FreeD und OpenTrackIO nutzen.

Bei Installationen an schrägen Flächen oder Robotics-Systemen sollte die Montage gemeinsam mit dem benötigten Rollbereich geplant werden. One-Touch-Horizontausrichtung und automatische Horizontnivellierung können anschließend den Einrichtungs- und Betriebsaufwand reduzieren.

Für Produktionen mit paralleler 16:9- und 9:16-Ausgabe sollte bereits bei der Systemplanung festgelegt werden, wie beide Signale weiterverarbeitet und ausgespielt werden.

Das sollte man vor dem Kauf wissen

• Die AW-UER200K ist mit ca. 9,0 kg ohne Montagehalterung deutlich auf eine belastbare Montage- beziehungsweise Robotics-Lösung angewiesen.
• Das vertikale 9:16-Signal wird aus dem vollständigen Sensorbild ausgeschnitten; es handelt sich nicht um eine zweite vollständige Sensorauslesung im Hochformat.
• SMPTE ST 2110 und Dante® sind keine nachträglich einsetzbaren Zusatzoptionen. Eine spätere Nachrüstung ist derzeit nicht als reguläre Option verfügbar. Sollte künftig eine entsprechende Umrüstung angeboten werden, wäre nach aktuellem Informationsstand ein umfangreicher Serviceumbau mit Austausch zentraler Hardware erforderlich. Wenn ST 2110 oder Dante® perspektivisch benötigt werden könnten, sollte daher direkt die entsprechende 210-Variante berücksichtigt werden.
• HFR mit 120 fps und High-Speed-HD mit 180 fps sind zukünftige Funktionen und nach aktuellem Plan erst für das 3. Quartal 2027 vorgesehen.
• Je nach Pan-/Tilt-Position kann ein Teil des Kameragehäuses im Bild erscheinen.
• Für die Stromversorgung ist eine geeignete 12-V-DC- oder PoE++-Infrastruktur einzuplanen.
