Green-GO BRIDGEX 19"

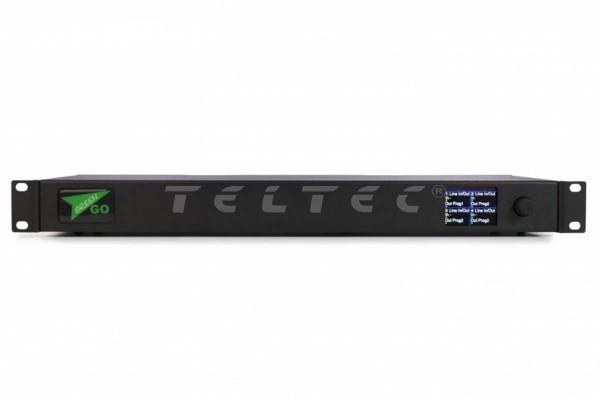

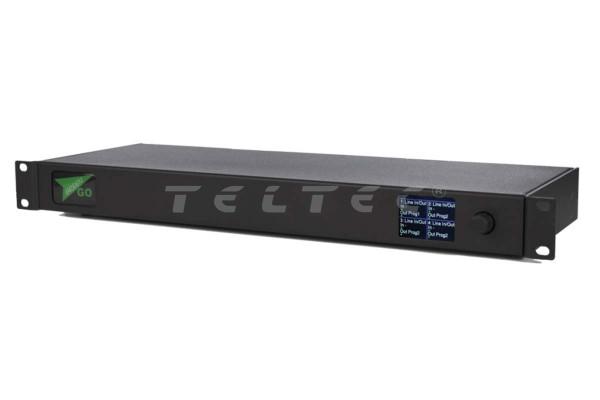

Green-GO BRIDGEX 19" Bridge Interface ist ein Netzwerk-Interface für das Green-GO Intercom-System, das ein Green-GO System über ein separates Netzwerk oder das Internet mit externen Standorten und Teilnehmern verbindet. Die Bridge X stellt vier unabhängige Verbindungen bereit, die sich jeweils im Gruppen-Modus oder im User-Modus betreiben lassen. Im Gruppen-Modus werden zwei Green-GO Netzwerke miteinander verbunden. Im User-Modus wird ein einzelnes externes Gerät zum Teilnehmer des Systems, etwa ein entferntes Beltpack, die Green-GO Talk App oder das Wireless Beltpack X 5G. Das 19"-Gerät mit 1 HE wird per PoE oder über ein externes 12-V-DC-Netzteil versorgt und über ein Farbdisplay mit Dreh-Encoder bedient.

Das Wichtigste in 4 Punkten

• Vier Verbindungen je Gerät: jeweils im Gruppen- oder User-Modus, frei kombinierbar
• Standorte verbinden: Im Gruppen-Modus werden Sprache sowie optional Ruf- und Lichtzeichen einer Gruppe zwischen zwei Green-GO Netzwerken übertragen
• Externe Teilnehmer einbinden: Im User-Modus werden einzelne Geräte wie das Wireless Beltpack X 5G oder die Green-GO Talk App Teil des Systems
• Rack-Gerät mit PoE: 19", 1 HE, Stromversorgung per PoE (IEEE 802.3af) oder 12 V DC

Für wen ist die Green-GO Bridge X geeignet?

Die Green-GO Bridge X richtet sich an Anwender, die ein Green-GO Intercom-System über den lokalen Standort hinaus erweitern. Dazu zählen Theater, Veranstaltungsproduktionen, Broadcast-Teams und Betreiber verteilter Spielstätten.

Einsatzbeispiele:

• Verbindung zweier Green-GO Systeme an verschiedenen Standorten über ein separates Netzwerk oder das Internet
• Einbindung einzelner externer Teilnehmer, etwa eines Beltpacks an einem entfernten Standort
• Anbindung von Smartphones oder Computern mit der Green-GO Talk App
• Einbindung des Green-GO Wireless Beltpack X 5G, das sich über öffentliche oder private 4G/5G-Mobilfunknetze mit der Bridge X verbindet

In der Praxis

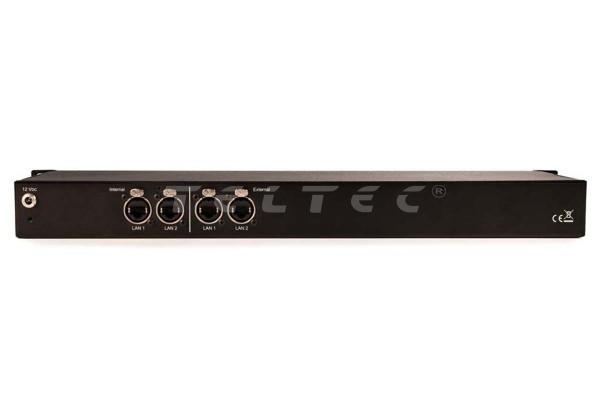

Die Bridge X sitzt zwischen dem lokalen Green-GO Netzwerk und dem externen Netzwerk. Von den vier Neutrik-etherCON-Anschlüssen sind zwei für das interne und zwei für das externe Netzwerk vorgesehen; ein integrierter Switch verbindet die Ports der jeweiligen Seite.

Im Gruppen-Modus wird an jedem beteiligten Standort eine eigene Bridge X eingesetzt. Übertragen werden Sprache sowie optional Ruf- und Lichtzeichen der konfigurierten Gruppe. Beide Standorte müssen dafür nicht dieselbe Konfiguration nutzen. Im User-Modus belegt ein einzelnes externes Gerät eine Verbindung und arbeitet im System wie ein lokaler Teilnehmer.

Werden mehr als vier Verbindungen benötigt, lassen sich mehrere Bridge X am selben Standort einsetzen. Einstellungen werden am Gerät über das Farbdisplay und den Dreh-Encoder mit Druckfunktion vorgenommen. Für die Stromversorgung genügt ein PoE-Port nach IEEE 802.3af; alternativ wird ein externes 12-V-DC-Netzteil angeschlossen.

Hauptmerkmale

• Netzwerk-Interface für Green-GO Intercom-Systeme
• 4 Verbindungen (IPv4), je Verbindung Gruppen- oder User-Modus
• Gruppen-Modus: Verbindung zweier Green-GO Netzwerke
• User-Modus: Einbindung einzelner externer Geräte
• 4x Neutrik etherCON RJ45, 10/100 Mbit/s (2x intern, 2x extern), integrierter Switch
• Stromversorgung per PoE (IEEE 802.3af) oder 12 V DC
• 2,2" TFT-Farbdisplay, Dreh-Encoder mit Druckfunktion
• 19"-Rackgehäuse, 1 HE

Lieferumfang

• 1x Green-GO BRIDGEX 19" Bridge Interface

Technische Daten

FAQs

Wie viele Verbindungen stellt die Green-GO Bridge X bereit?

Vier unabhängige Verbindungen je Gerät. Jede Verbindung lässt sich im Gruppen- oder im User-Modus betreiben. Werden mehr Verbindungen benötigt, können mehrere Bridge X am selben Standort eingesetzt werden.

Was ist der Unterschied zwischen Gruppen-Modus und User-Modus?

Der Gruppen-Modus verbindet zwei Green-GO Netzwerke, der User-Modus bindet ein einzelnes Gerät ein. Im Gruppen-Modus werden Sprache sowie optional Ruf- und Lichtzeichen einer Gruppe zwischen zwei Standorten übertragen, ohne dass beide dieselbe Konfiguration nutzen müssen. Im User-Modus wird ein externes Gerät wie ein Beltpack, die Green-GO Talk App oder das Wireless Beltpack X 5G zum Teilnehmer des Systems.

Wird für die Verbindung zweier Standorte an jedem Standort eine Bridge X benötigt?

Ja, im Gruppen-Modus wird an jedem beteiligten Standort eine Bridge X eingesetzt. Für die Einbindung einzelner externer Geräte im User-Modus genügt die Bridge X am Standort des Green-GO Systems.

Kann die Green-GO Bridge X das Wireless Beltpack X 5G einbinden?

Ja, das Wireless Beltpack X 5G verbindet sich im User-Modus mit der Bridge X. Das Beltpack nutzt dafür öffentliche oder private 4G/5G-Mobilfunknetze; die Bridge X verbindet die Mobilfunkinfrastruktur mit dem Green-GO System.

Wie wird die Green-GO Bridge X mit Strom versorgt?

Per PoE nach IEEE 802.3af oder über ein externes 12-V-DC-Netzteil. Das Netzteil ist nicht im Lieferumfang enthalten.

Zubehör und Systemintegration

• Zwingend benötigt: eine Stromversorgung, entweder ein PoE-Port nach IEEE 802.3af oder ein externes 12-V-DC-Netzteil
• Alternativen: Green-GO Steckernetzteil 12V DC anstelle der Versorgung per PoE
• Häufig sinnvoll: Netzwerkkabel mit Neutrik etherCON für die Anschlüsse
• Systemergänzung: eine zweite Bridge X am Gegenstandort für den Gruppen-Modus
• Systemergänzung: Green-GO Wireless Beltpack X 5G oder die Green-GO Talk App als externe Teilnehmer im User-Modus

Das sollte man vor dem Kauf wissen

• Das Netzteil ist nicht im Lieferumfang enthalten. Ohne PoE-Versorgung wird ein externes 12-V-DC-Netzteil benötigt.
• Für den Gruppen-Modus ist an jedem Standort eine Bridge X nötig. Eine Standortverbindung erfordert damit mindestens zwei Geräte.
• Je Gerät stehen vier Verbindungen zur Verfügung. Für mehr externe Teilnehmer oder Standorte werden weitere Bridge X benötigt.
• Die Verbindungen laufen über IPv4. Das externe Netzwerk muss die Bridge X entsprechend erreichbar machen.

Beratung zur Systemzusammenstellung

Bei der Bridge X hängt die Planung davon ab, wie viele Standorte und externe Teilnehmer eingebunden werden und in welchem Modus. Daraus ergibt sich die Zahl der benötigten Geräte, die Aufteilung zwischen Gruppen- und User-Verbindungen und die Frage, ob an jedem Standort PoE zur Verfügung steht. Kommt das Wireless Beltpack X 5G hinzu, gehört auch die Mobilfunkseite zur Planung.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von der Standort- und Teilnehmerplanung über die Netzwerkanbindung bis zur passenden Stromversorgung.
