Blackmagic Design UpDownCross 100G

8-Kanal 100G SMPTE-2110 Normwandler für SD, HD und Ultra HD

: 12351954_0 : 12351954_1 : 12351954_2
12351954_0
12351954_1
12351954_2

NAB
Blackmagic Design
Article number: 12351954
€2,175.63
Gross:€2,589.00
plus shipping costs
Leasing:* mthly €41.42
Delivery time:
Pre-Order
Pre-Order
Alternatives in stock
Add to wishlist
Description Consultation Media Manufacturer & Product Safety Information
Description
Der Blackmagic Design UpDownCross 100G ist ein Mehrkanal-Normwandler mit nativer... more
Close menu
Product information "Blackmagic Design UpDownCross 100G"

Der Blackmagic Design UpDownCross 100G ist ein Mehrkanal-Normwandler mit nativer SMPTE-2110-IP-Anbindung über 100G-Ethernet. Das System ermöglicht die gleichzeitige Konvertierung von bis zu acht unabhängigen Video-Kanälen in SD, HD und Ultra HD in andere Videonormen. Die Signalverarbeitung erfolgt vollständig über IP und unterstützt die Standards SMPTE 2110-20, 2110-21, 2110-30 und 2110-40. Für redundante Signalübertragung ist SMPTE 2022-7 implementiert. Die Anbindung erfolgt über zwei 100G QSFP28-Schnittstellen, die für redundante Netzwerke genutzt werden können. Zusätzlich steht ein 1G Ethernet-Port (RJ45) für NMOS-Steuerung, Konfiguration und Firmware-Updates zur Verfügung. Pro Videostream werden bis zu 16 Audiokanäle (embedded) übertragen. Die Audioverarbeitung erfolgt mit einer Abtastrate von 48 kHz bei 24 Bit. Das System unterstützt Videoformate von SD bis Ultra HD sowie eine Farbtiefe von 10-Bit 4:2:2 YUV und die Farbräume Rec. 709 und Rec. 2020. Zur Synchronisation wird PTP (IEEE 1588-2008 / SMPTE ST 2059) verwendet. Für die Netzwerksteuerung werden NMOS IS-04 und IS-05 unterstützt. Auf der Frontseite befindet sich ein 2,2" LCD-Display zur Anzeige von Video, Audio, Timecode und Systemeinstellungen. Zusätzlich stehen ein Kopfhörerausgang (6,35 mm) sowie ein integrierter Lautsprecher für Monitoring zur Verfügung. Das Gerät ist als 1 HE Rackeinheit ausgeführt und verfügt über zwei redundante Netzteile (IEC C14).

Hauptmerkmale

  • Normwandler für bis zu 8 Kanäle gleichzeitig
  • SMPTE 2110 (20/21/30/40) Unterstützung
  • 2× 100G QSFP28 mit SMPTE 2022-7 Redundanz
  • 1× 1G RJ45 für NMOS-Steuerung
  • 16 Audiokanäle pro Stream (embedded)
  • Audio: 48 kHz / 24 Bit
  • Video: 10-Bit 4:2:2 YUV
  • Farbräume: Rec. 709 / Rec. 2020
  • Synchronisation via PTP (IEEE 1588 / ST 2059)
  • NMOS IS-04 / IS-05 Unterstützung

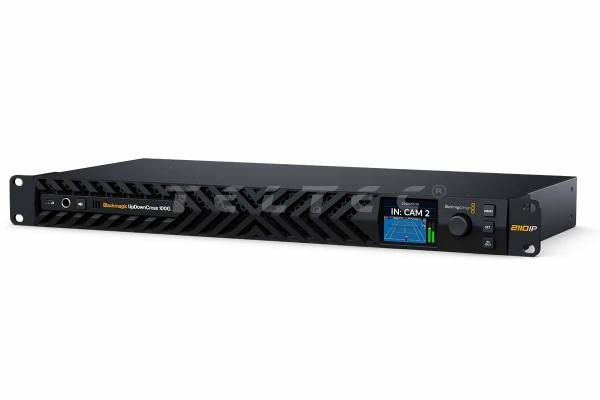

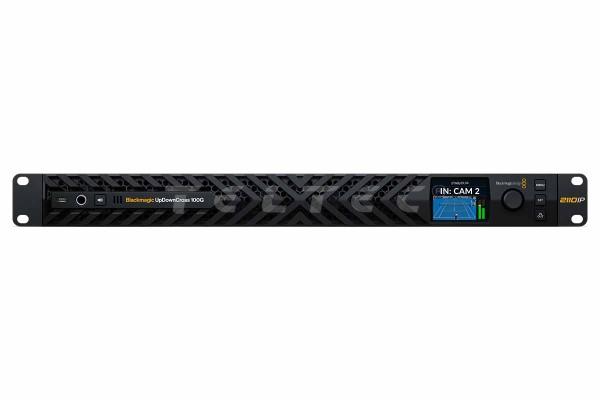

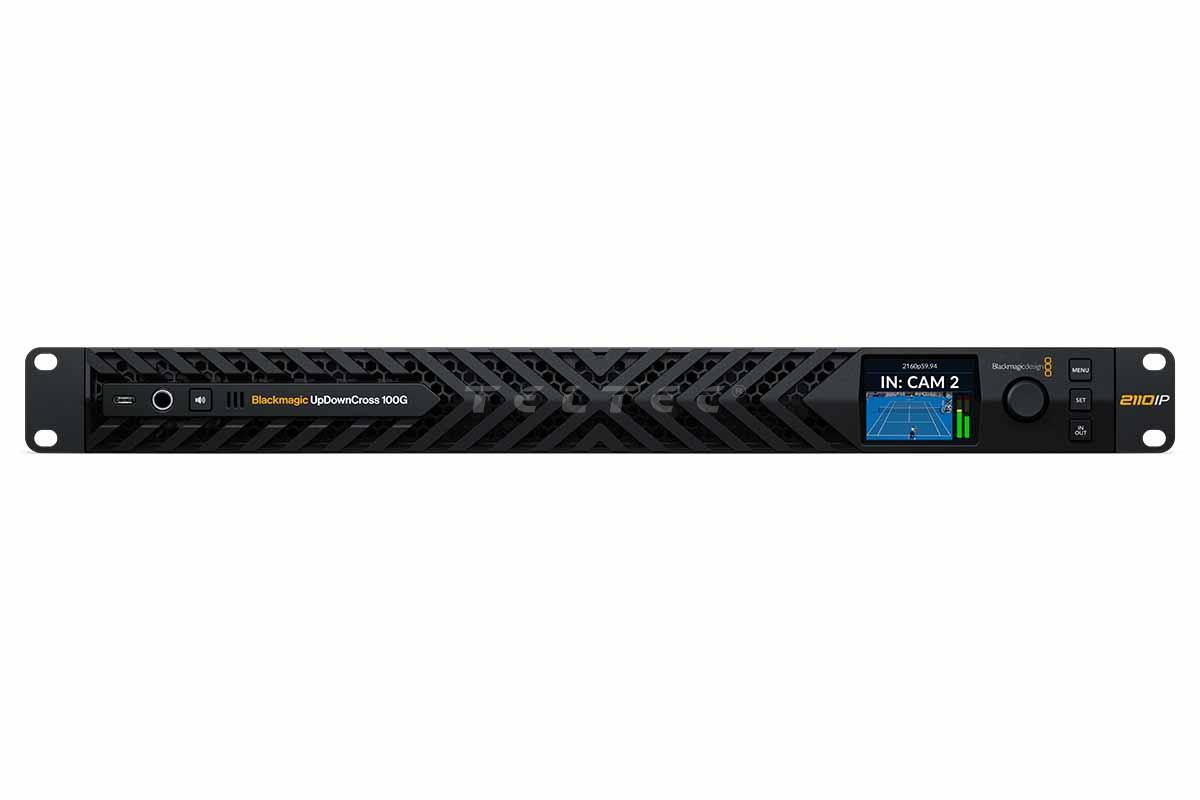

  • Frontpanel mit 2,2" LCD, Lautsprecher und Kopfhörerausgang
  • 1 HE Rackdesign mit dualem Netzteil

Lieferumfang

  • 1x Blackmagic Desich UpDownCross 100G

Garantie

  • 1 Jahr Herstellergarantie

Technische Daten

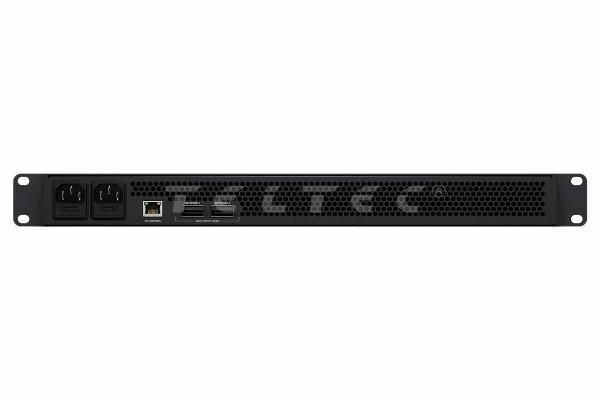

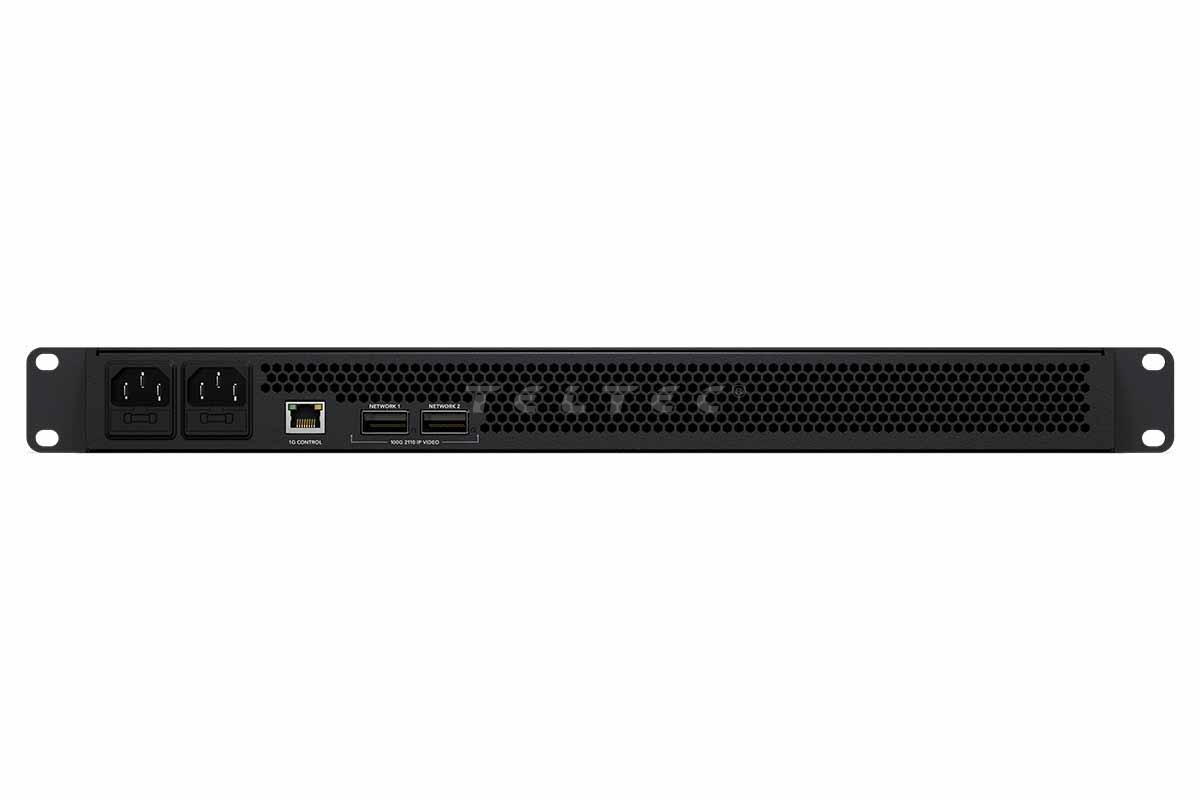

Anschlüsse


100G 2110 IP Netzwerke

2 x 100G QSFP28-Verbindungen

Unterstützt ST 2022-7 für redundante Übertragung von IP-Streams über zwei 2110-Netzwerke
Sender und Empfänger pro 100G Kamera 8 x Ultra HD oder HD
1G Steuerungsnetzwerk 1 x 1G RJ45 für NMOS-Steuerung, Konfiguration und Firmware-Updates
Eingänge für SMPTE ST-2110 IP Audio 16 Kanäle eingebettetes Audio pro 2110 IP-Videostream über 100G Ethernet
Ausgänge für SMPTE ST-2110 IP Audio 16 Kanäle eingebettetes Audio pro 2110 IP-Videostream über 100G Ethernet
Analoge Audioausgänge 1 x 6,35 mm Kopfhöreranschluss
Computer-Schnittstelle 1 x USB-C für Konfiguration und Firmware-Updates
Stromversorgung 2 x IEC C14 Stromeingänge

Videonormen


SD-Videonormen 525i/59,94 NTSC; 625i/50 PAL
HD-Videonormen 720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60,
1080PsF/25; 1080PsF/29,97; 1080PsF/30
Ultra-HD-Videonormen 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
SMPTE-Konformität SMPTE 2110‑20; SMPTE 2110‑21; SMPTE 2110‑30; SMPTE 2110‑40; SMPTE 2022-7
Audioabtastung Standard-Abtastrate für das Fernsehen: 48 kHz und 24 Bit.
Farbgenauigkeit 10-bit 4:2:2 YUV
Farbräume Rec. 709, Rec. 2020

IP-Videokonformität


SMPTE 2110-20 (Unkomprimiertes Video) IGMP v2
SMPTE 2110-21 (Traffic-Shaping)

Sender: Schmalband

Empfänger: Schmalband, Breitband, synchron, asynchron
SMPTE 2110-30 (PCM) Audio-Konformitätsstufe: Stufe C
SMPTE 2110-40 (Zusatzdaten) Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Umfasst RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten.
Codec Der Blackmagic IP10-Codec ist optional für 2160p59,94 und 2160p60 als 2110-IP-Video verfügbar.
Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2
NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP-002-01 Natürliche Gruppierung
NMOS BCP-004-01 Funktionen des Empfängers

Audio


Kopfhörer Kopfhörerausgänge an der Vorderseite für Aktivmonitore
Eingebauter Lautsprecher Mono-Lautsprecherausgänge an der Vorderseite für Aktivmonitore
Audiosteuerung Die Taste auf der Vorderseite dient bei einmaligem Drücken zum kurzzeitigen Einschalten des Lautsprechers, bei zweimaligem Drücken zum Ein- und Ausschalten des Lautsprechers und bei langem Drücken zur Lautstärkeregelung über den Drehregler.

Bildschirme


Bildschirme Integriertes 2,2-Zoll-LCD-Display zur Anzeige von Video, Audio, Videostandard und Timecode sowie der Menüeinstellungen. Mit dem Suchrad können Sie zwischen allen verfügbaren Eingängen hin- und herspringen und die Anzeige auf dem Frontpanel verfolgen.

Steuerung


Integrierte Frontblende 2,2-Zoll-Farbdisplay, Bedienfeld mit 3 Tasten und Drehregler zur Einstellung von Quelle und Ziel sowie zur Menükonfiguration.
Externe Steuerung RJ-45-Ethernet und USB-C

Betriebssysteme


Mac Mac 15.0 Sequoia,
Mac 26.0 Tahoe oder höher
Windows Windows 11

Strombedarf


Stromversorgung 2 interne Netzteile mit 100–240 V Wechselstrom, 50/60 Hz
Stromeingänge 2 x IEC-C14-Steckdosen
Energieverbrauch TBC

Physische Installation


Physische Installation 1 Rack Einheit

Umgebung


Betriebstemperatur 0° C bis 40° C
Lagerungstemperatur -20° bis 45° C
Relative Luftfeuchtigkeit 0% - 90% nicht kondensierend

Physische Spezifikationen


Maße 482,6 x 218 x 44,2 mm
Gewicht ca.
