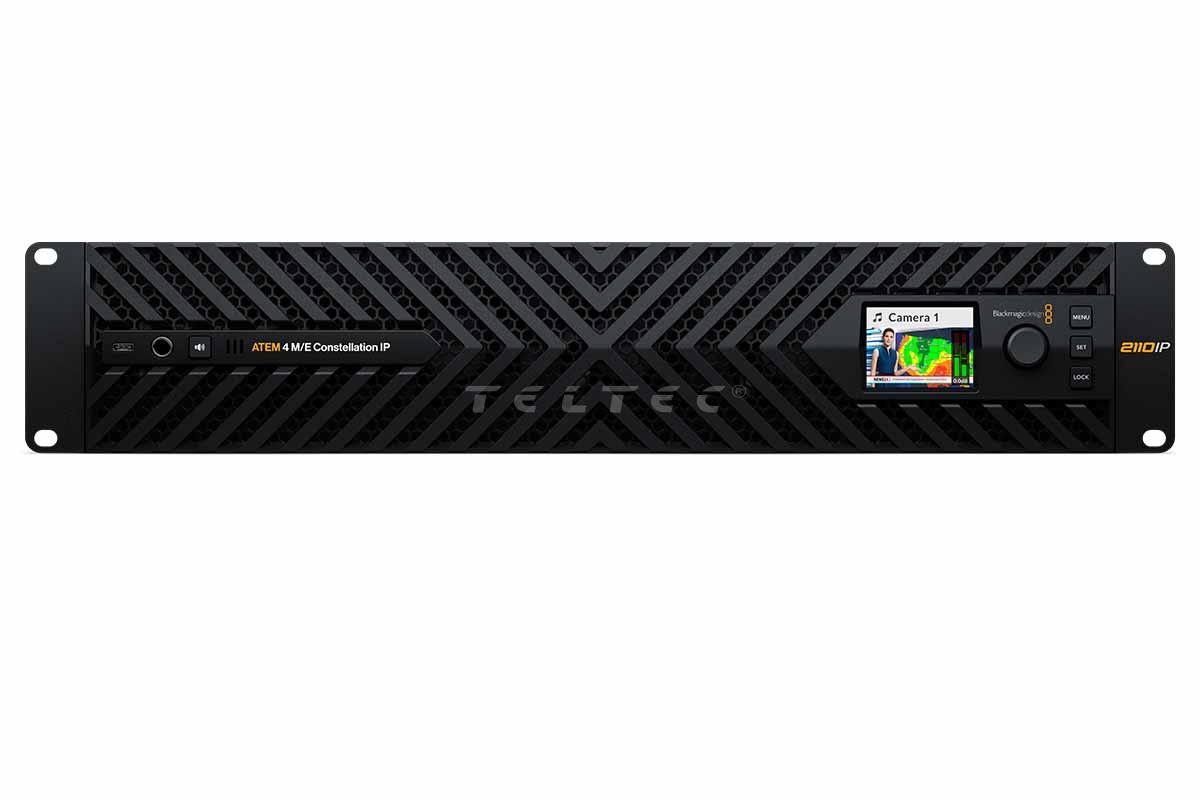

Blackmagic Design ATEM 4 M/E Constellation IP

4 M/E 2110 IP Mischer mit 32 Eingängen, 100G Ethernet und 16 Keyern

: 12351945_0 : 12351945_1 : 12351945_2
12351945_0
12351945_1
12351945_2

NAB
Blackmagic Design
Article number: 12351945
€7,150.42
Gross:€8,509.00
plus shipping costs
Leasing:* mthly €123.63
Delivery time:
Pre-Order
Pre-Order
Alternatives in stock
Add to wishlist
Description Consultation Media Manufacturer & Product Safety Information
Description
Der Blackmagic Design ATEM 4 M/E Constellation IP ist ein Live-Produktionsmischer mit nativer... more
Close menu
Product information "Blackmagic Design ATEM 4 M/E Constellation IP"

Der Blackmagic Design ATEM 4 M/E Constellation IP ist ein Live-Produktionsmischer mit nativer SMPTE-2110-IP-Anbindung über 100G-Ethernet. Das System unterstützt vollständig IP-basierte Workflows mit redundanter Signalübertragung gemäß SMPTE 2022-7. Die Anbindung erfolgt über 8× 100G QSFP28-Verbindungen, die für den Transport von Video-, Audio- und Metadatenströmen genutzt werden. Für Steuerung und Netzwerkmanagement stehen 2× 10G RJ45-Ports für NMOS, ein 1G RJ45 Management-Port sowie 2× RJ45-Anschlüsse für PTP-Referenz zur Verfügung. Der Mischer bietet 32 Videoeingänge und 28 Videoausgänge, davon 24 Aux-Ausgänge. Auf allen 32 Eingängen sind Frameraten- und Formatwandler integriert. Das System unterstützt Videoformate von HD bis Ultra HD und arbeitet mit 10-Bit 4:2:2. Für IP-Workflows werden die Standards SMPTE 2110-20, 2110-21, 2110-30 und 2110-40 sowie PTP (IEEE 1588-2008 / ST 2059) unterstützt. Für die Bildverarbeitung stehen 16 Upstream Keyer, 4 Downstream Keyer, 16 Advanced Chroma Keyer, 2 SuperSource-Prozessoren sowie insgesamt 12 DVE zur Verfügung. Zusätzlich bietet das System 4 Multiviewer mit bis zu 64 gleichzeitigen Ansichten. Der integrierte Audiomixer verfügt über 68 Kanäle mit Funktionen wie EQ, Dynamikbearbeitung und Audio-Follow-Video. Zur Bedienung stehen ein integriertes Frontpanel mit LCD-Display, Bedienelementen sowie USB-C-Anschlüssen für Setup und Updates zur Verfügung. Zusätzlich kann die Steuerung über Ethernet oder Software erfolgen. Das Gerät ist als 2 HE Rackeinheit ausgeführt und verfügt über zwei redundante Netzteile (IEC C14).

Hauptmerkmale

  • Live-Produktionsmischer mit SMPTE-2110 IP über 100G Ethernet
  • 8× 100G QSFP28 mit SMPTE 2022-7 Redundanz
  • 32 Eingänge / 28 Ausgänge / 24 Aux-Ausgänge
  • Frameraten- und Formatwandler auf allen Eingängen
  • 16 Upstream Keyer, 4 Downstream Keyer
  • 16 Advanced Chroma Keyer
  • 2 SuperSource, 12 DVE
  • 4 Multiviewer (bis zu 64 Views)
  • 68-Kanal Audiomixer
  • PTP (IEEE 1588 / ST 2059) Synchronisation
  • NMOS IS-04 / IS-05 Unterstützung
  • Steuerung über 10G Ethernet, USB-C und Software
  • 2 HE Rackdesign mit redundanter Stromversorgung

Lieferumfang

  • 1x Blackmagic Design ATEM 4 M/E Constellation IP

Garantie

  • 1 Jahr Herstellergarantie

Technische Daten

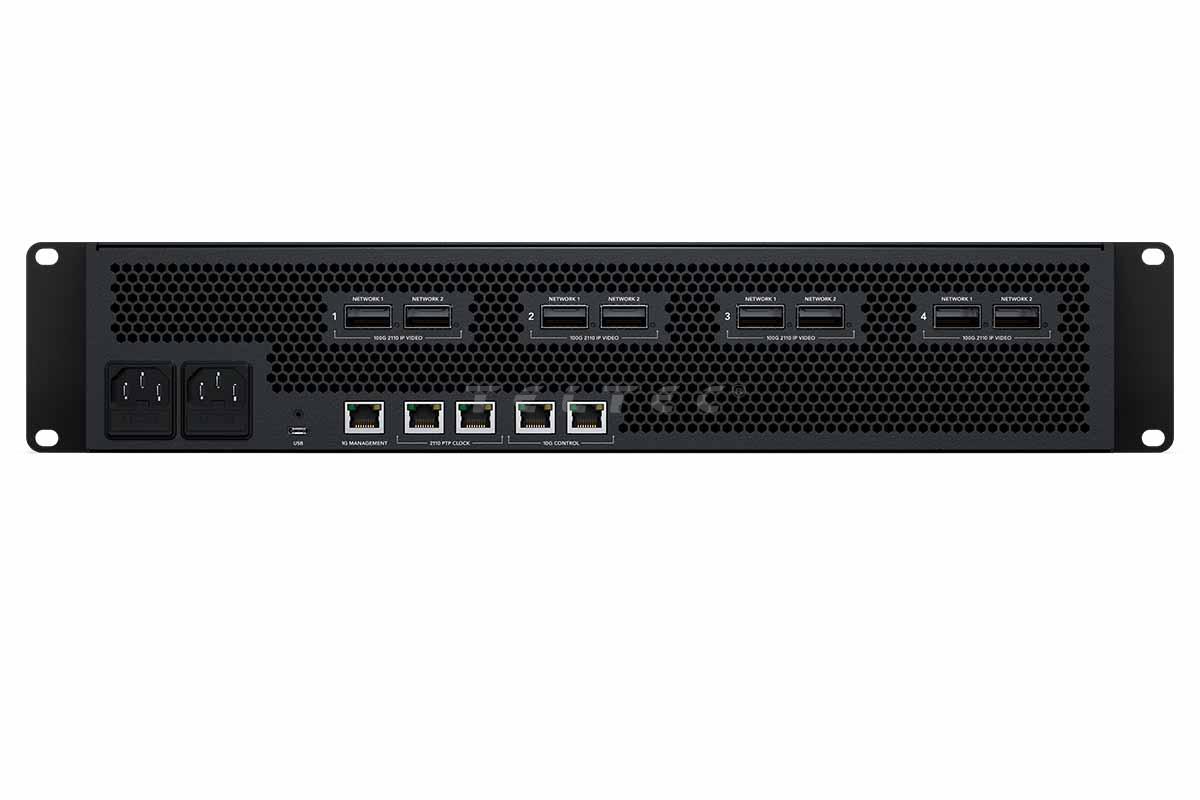

Anschlüsse


100G 2110 IP Networks
  • 8x 100G QSFP28 Verbindungen
  • Unterstützt die redundante Übertragung von IP-Streams gemäß ST 2022-7 über zwei 2110-Netzwerke
Sender und Empfänger pro 100G-Paar 8x Ultra HD
10G-Steuerungsnetzwerk 2x 10G-RJ45-Ethernet für NMOS-Steuerung sowie zum Laden von Medien, Speichern und Laden von Voreinstellungen
Referenz-Netzwerk 2x RJ45 Ethernet für 2110 PTP Cock
1G Management
  • 1 x RJ45 Ethernet
  • Unterstützt 10/100/1000 BASE-T
  • Für ATEM Setup-Utility und Softwareupdates
Analoge Audioausgänge 1x 6,35-mm-Kopfhörerbuchse
Videoeingänge insgesamt 32
Videoausgänge insgesamt 28
Aux-Ausgänge insgesamt 24
Audioausgänge insgesamt
  • 1x 6,35-mm-Kopfhörerbuchse
  • 1x Lautsprecher
Frameraten- und Formatwandler an allen 32 Eingängen
Zusätzliche Audioausgänge
  • 1x 6,35-mm-Kopfhörerbuchse (Der Ton besteht aus einer Mischung aus PGM sowie Tonregie, Produktion und Side-Tone.)
  • 1x  integrierter Lautsprecher
SDI-Programmausgänge Jeder der 24 Ausgänge
SDI-Vorschauausgänge Jeder der 24 Ausgänge
Webcam-Ausgabe Der hintere USB-C-Anschluss unterstützt 720p oder 1080p bei PGM-Bildrate
Bedienpultanschluss 2x 10G-RJ45-Ethernet-Anschlüsse für den Anschluss an das Bedienfeld, NMOS-Steuerung sowie Laden von Medien, Speichern und Laden von Voreinstellungen.
Interner Timecode-Generator Ja
Computer-Schnittstelle Der USB-C-Anschluss auf der Rückseite unterstützt USB 3.0 für externes USB-Audio (Fairlight Live), Webcam-Ausgang, das ATEM-Setup-Dienstprogramm und Software-Updates. Der USB-C-Anschluss auf der Vorderseite unterstützt USB 2.0 ausschließlich für Updates und die Einrichtung.
Leistung 2x IEC C14 Stromeingänge

Normen


HD-Videonormen 720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25;
1080p/29,97; 1080p/30; 1080p/47,95;
1080p/48; 1080p/50; 1080p/59,94;
1080p/60
Ultra-HD-Videonormen 2160p/23,98; 2160p/24; 2160p/25;
2160p/29,97; 2160p/30; 2160p/50;
2160p/59,94; 2160p/60
SMPTE-Konformität SMPTE 2110‑20, SMPTE 2110‑21,
SMPTE 2110‑30, SMPTE 2110‑40,
SMPTE 2022‑7
Videoabtastfrequenz 4:2:2
Farbgenauigkeit 10-Bit

IP-Videokonformität


SMPTE 2110-20 (Unkomprimiertes Video) IGMP v2
SMPTE 2110-21 (Traffic-Shaping) Sender: Schmalband
Empfänger: Schmalband, Breitband, synchron, asynchron
SMPTE 2110-30 (PCM) Audio-Konformitätsstufe: Stufe C
SMPTE 2110-40 (Zusatzdaten) Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Umfasst RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten
Codec Der Blackmagic IP10-Codec ist optional für 2160p59,94 und 2160p60 als 2110-IP-Video verfügbar.
Precision Time Protocol (PTP)
  • IEEE 1588-2008 (PTP v2)
  • ST 2059-1
  • ST 2059-2
NMOS IS-04: Erkennung und Registrierung
  • v1.3.2
  • Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP-002-01 Natürliche Gruppierung
NMOS BCP-004-01 Funktionen des Empfängers

Merkmale


Upstream-Keyer 16
Downstream-Keyer 4
Advanced Chroma Keyer 16
SuperSource 2
Talkback-Unterstützung Ja
n-1-Unterstützung Ja
Linear/Luma-Keyer 20
Übergangs-Keyer (Stinger/DVE) 4 Stinger, 4 DVE
Gesamtanzahl der Ebenen 28
Mustergeneratoren 21
Farbgeneratoren 2
DVEs 4
Steuerung 2x 10G-RJ45-Ethernet-Anschlüsse für die Panel-Anbindung, NMOS-Steuerung sowie Laden von Medien, Speichern und Laden von Voreinstellungen
Routingfähige Fenster 64
Tally Rot für Programm und Grün für Vorschau-Indikation
Quellenlabel-Fenster Ja

Multiview-Monitoring


Multiview-Monitoring 4 x 16 Multi-View-Anzeigeoptionen für insgesamt bis zu 64 Ansichten
Multiview-Videonorm HD oder Ultra HD wählbar

Media Player


Media Player 4
Kanäle Fill und Key für jeden Media Player
Media Pool Kapazität für Standbilder 64
Media Pool Kapazität für Clips 4
Media Player Clip-Länge in 720HD 3.200 Frames
Media Player Clip-Länge in 1080HD 1.600 Frames
Media Player Clip-Länge in UltraHD 400 Frames
Media Pool Standbildformate PNG, TGA, BMP, GIF, JPEG und TIFF
Media Pool Videodateiformat TGA Sequenz
Media Pool Audiodateiformat WAV, MP3 und AIFF

Bildschirme


Schnittstelle Mindestbildschirmauflösung von 1366 x 768
Frontblende Integrierter HD-LCD-Monitor für Video, USB-C-Anschluss an der Vorderseite für Updates, Einrichtung und Steuerung, Lautsprecher- und Kopfhöreranschluss an der Vorderseite, Menü-Drehregler und Einstellknopf, Sperrtaste an der Vorderseite.

Verarbeitung


Anrufverzögerung TBC
Audiomixer 68 Channel Mixer
Wählbar: Ein/Aus/Audio-Follow-Video Pegel- und Spitzenwertanzeige
Master-Pegelregler 6-Band-Parametrischer EQ, Dynamikbearbeitung einschließlich Expander, Gate, Kompressor und Limiter
Downkonvertierung Keine

Steuerung


Frontblende Integrierter HD-LCD-Monitor für Video, USB-C-Anschluss an der Vorderseite für Updates, Einrichtung und Steuerung, Lautsprecher- und Kopfhöreranschluss an der Vorderseite, Menü-Drehregler und Einstellknopf, Sperrtaste an der Vorderseite.

Software


Bediensoftware inbegriffen Das ATEM-Software-Bedienfeld ist kostenlos für macOS 14.0 Sonoma, macOS 15.0 Sequoia oder höher sowie Windows 10 und 11 enthalten.
Softwareupdates Über direkt an Mac- oder Windows Computer angeschlossene USB‑Verbindung oder via Ethernet Inklusive ATEM Setup Utility
Konfiguration Die Einstellung erfolgt über das ATEM Software Control Panel, mit Ausnahme der IP-Adresse des ATEM-Gehäuses, die über das ATEM Setup Utility vorgenommen wird, das über USB-C mit dem Gehäuse verbunden ist.
Betriebssysteme
  • Mac 15.0 Sequoia,
  • Mac 26.0 Tahoe oder höher
  • Windows 10 und 11
  • Windows 11 for ARM

Strombedarf


Stromversorgung 2 interne Netzteile mit 100–240 V Wechselstrom, 50/60 Hz
Stromeingänge 2x IEC C14 Sockets
Energieverbrauch TBC

Physische Installation


Physische Installation 2 HE

Umgebung


Betriebstemperatur 0° bis 40° C
Lagerungstemperatur -20° bis 60° C
Relative Luftfeuchtigkeit 0% bis 90% nicht-kondensierend

Physische Spezifikationen


Maße 482,6 x 220 x 88,4 mm
Gewicht TBC
