Blackmagic Design ATEM Monitoring Rack Panel 20

1 HE ATEM Rackpanel mit Monitoring, Talkback und 10G SMPTE-2110-Konverter

: 12351958_0 : 12351958_1 : 12351958_2
12351958_0
12351958_1
12351958_2

NAB
Blackmagic Design
Article number: 12351958
€898.32
Gross:€1,069.00
plus shipping costs
Delivery time:
Pre-Order
Pre-Order
Alternatives in stock
Add to wishlist
Description Consultation Media Manufacturer & Product Safety Information
Description
Das Blackmagic Design ATEM Monitoring Rack Panel 20 ist ein rackmontierbares 1-HE-Bedien- und... more
Close menu
Product information "Blackmagic Design ATEM Monitoring Rack Panel 20"

Das Blackmagic Design ATEM Monitoring Rack Panel 20 ist ein rackmontierbares 1-HE-Bedien- und Monitoring-Panel für ATEM Produktionsumgebungen. Es kombiniert ein integriertes Bedienfeld mit 20 Tasten, Talkback-Funktion und einem eingebauten Videokonverter für SMPTE-2110-IP-Workflows. Das System verfügt über 2× 10G RJ45-Anschlüsse für redundante SMPTE-2110-Netzwerke nach SMPTE 2022-7 sowie einen zusätzlichen 1G RJ45-Port für die Verbindung zum Mischer und zur NMOS-Steuerung. Die Konvertierung erfolgt auf 2× 12G-SDI-Ausgänge und 1× HDMI-Ausgang. Für Audio werden 16 eingebettete Audiokanäle auf allen SDI-Ausgängen sowie 8 eingebettete Audiokanäle am HDMI-Ausgang unterstützt. Zusätzlich steht ein 5-poliger XLR-Talkback-Anschluss an der Frontseite zur Verfügung. Das Gerät unterstützt Videoformate von HD bis Ultra HD und arbeitet mit 10-Bit 4:2:2. Unterstützt werden die Standards SMPTE 2110-20, 2110-21, 2110-30 und 2110-40 sowie PTP (IEEE 1588-2008 / ST 2059) für die Synchronisation. Auf der Frontseite befindet sich ein integrierter HD-LCD-Monitor zur Videoanzeige. Ergänzt wird dieser durch 22 LED-Tasten für Setup und Notumschaltung, 8 Quellentasten, 4 Transition-Tasten, 6 Talkback-Auswahl- und Mix-Tasten, einen Menüregler sowie eine Lock-Taste für die Frontblende. Die Steuerung erfolgt über die Frontblende, per Software oder über ein optionales Hardware-Panel. Für Konfiguration und Software-Updates steht ein USB-C-Anschluss zur Verfügung. Das Gerät ist als 1 HE Rackeinheit ausgeführt und verfügt über zwei redundante interne Netzteile mit IEC-C14-Anschlüssen.

Hauptmerkmale

  • 1 HE Rackpanel mit integriertem Monitoring-Konverter
  • 20 Tasten zur Steuerung eines lokalen ATEM Mischers
  • 2× 10G RJ45 für redundante SMPTE-2110-Netzwerke
  • 1× 1G RJ45 für Mischeranbindung und NMOS-Steuerung
  • Konvertierung auf 2× 12G-SDI und 1× HDMI
  • 5-poliger XLR-Talkback-Anschluss an der Front
  • 16 Audiokanäle auf SDI, 8 Audiokanäle auf HDMI
  • Unterstützung für SMPTE 2110 (20/21/30/40) und SMPTE 2022-7
  • PTP (IEEE 1588 / ST 2059) Synchronisation
  • Integrierter HD-LCD-Monitor

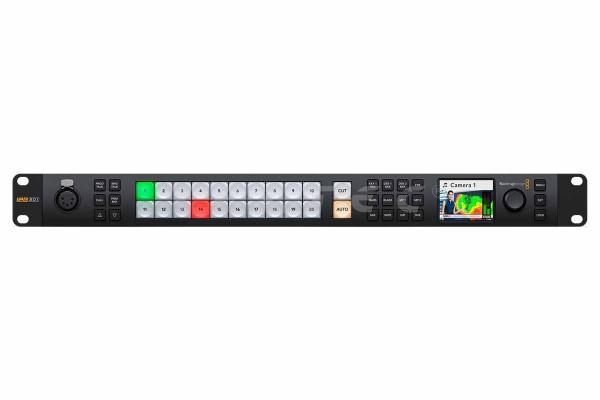

  • Frontpanel mit 22 LED-Tasten, Quellentasten und Transition-Tasten
  • USB-C für Setup und Software-Updates
  • Redundante Stromversorgung über 2× IEC C14

Lieferumfang

  • 1x Blackmagic Design ATEM Monitoring Rack Panel 20

Garantie

  • 1 Jahr Herstellergarantie

Technische Daten

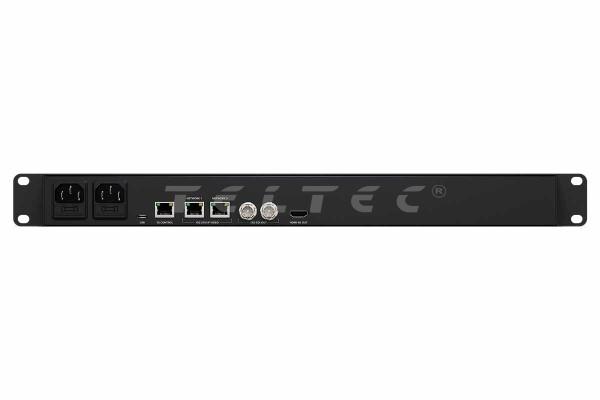

Anschlüsse


10G 2110 IP Networks
  • 2x 10G RJ45 Verbindungen
  • Unterstützt die redundante Übertragung von IP-Streams gemäß ST 2022-7 über zwei 2110-Netzwerke
10G-Steuerungsnetzwerk 1x 1G- RJ45-Anschluss für den Anschluss an den Switch und die NMOS-Steuerung.
Videoeingänge insgesamt 1
Videoausgänge insgesamt 3
SDI-Videoausgänge 2
SDI-Raten 1.5G, 3G, 6G, 12G
HDMI-2.0-Videoeingänge 1
SDI-Audioausgänge 16-Kanal-Embedded-Audio an allen SDI-Ausgängen
HDMI-Audioausgänge 8-Kanal-Embedded-Audio am HDMI-Ausgang
SDI-Programmausgänge 2
SDI-Vorschauausgänge 2
SDI-Multiview-Ausgänge 2
HDMI-Multiview-Ausgänge 1
Talkback 1x 5-pin XLR Talkback
Computer-Schnittstelle 1x USB-C für Setup Utility und Softwareupdates
Leistung 2x IEC C14 Stromeingänge

Normen


HD-Videonormen 720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25;
1080p/29,97; 1080p/30; 1080p/47,95;
1080p/48; 1080p/50; 1080p/59,94;
1080p/60
Ultra-HD-Videonormen 2160p/23,98; 2160p/24; 2160p/25;
2160p/29,97; 2160p/30; 2160p/50;
2160p/59,94; 2160p/60.
SMPTE-Konformität SMPTE 2110‑20, SMPTE 2110‑21,
SMPTE 2110‑30, SMPTE 2110‑40,
SMPTE 2022‑7
Videoabtastfrequenz 4:2:2
Farbgenauigkeit 10-Bit
SDI-Farbraum Rec. 709, Rec. 2020

IP-Videokonformität


SMPTE 2110-20 (Unkomprimiertes Video) IGMP v2
SMPTE 2110-21 (Traffic-Shaping) Sender: Schmalband
Empfänger: Schmalband, Breitband, synchron, asynchron
SMPTE 2110-30 (PCM) Audio-Konformitätsstufe: Stufe C
SMPTE 2110-40 (Zusatzdaten) Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Umfasst RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten
Codec Der Blackmagic IP10-Codec ist optional für 2160p59,94 und 2160p60 als 2110-IP-Video verfügbar.
Precision Time Protocol (PTP)
  • IEEE 1588-2008 (PTP v2)
  • ST 2059-1
  • ST 2059-2
NMOS IS-04: Erkennung und Registrierung
  • v1.3.2
  • Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP-002-01 Natürliche Gruppierung
NMOS BCP-004-01 Funktionen des Empfängers

Merkmale


Talkback-Unterstützung Ja
Steuerung Notschalter an der Frontplatte, per Software oder über ein optionales Hardware-Bedienfeld.

Bildschirme


Frontblende Integrierter HD-LCD-Monitor für Video, 22 LED-Tasten für die Einrichtung und Notumschaltung, 8 Quellentasten, 4 Übergangstasten, 6 Tasten für die Talkback-Auswahl und -Mischung, Menü-Drehregler und Set-Taste, Sperrtaste an der Vorderseite.

Software


Bediensoftware inbegriffen Das ATEM-Software-Bedienfeld ist kostenlos für macOS 14.0 Sonoma, macOS 15.0 Sequoia oder höher sowie Windows 10 und 11 enthalten.
Softwareupdates Über direkt an Mac- oder Windows Computer angeschlossene USB‑Verbindung oder via Ethernet Inklusive ATEM Setup Utility
Konfiguration Die Einstellung erfolgt über das ATEM Software Control Panel, mit Ausnahme der IP-Adresse des ATEM-Gehäuses, die über das ATEM Setup Utility vorgenommen wird, das über USB-C mit dem Gehäuse verbunden ist.
Betriebssysteme
  • Mac 15.0 Sequoia,
  • Mac 26.0 Tahoe oder höher
  • Windows 10 und 11
  • Windows 11 for ARM

Strombedarf


Stromversorgung 2 interne Netzteile mit 100–240 V Wechselstrom, 50/60 Hz
Stromeingänge 2x IEC C14 Sockets
Energieverbrauch TBC

Physische Installation


Physische Installation 1 HE

Umgebung


Betriebstemperatur 0° bis 40° C
Lagerungstemperatur -20° bis 60° C
Relative Luftfeuchtigkeit 0% bis 90% nicht-kondensierend

Physische Spezifikationen


Maße 482,6 x 227 x 44,2 mm
Gewicht TBC
