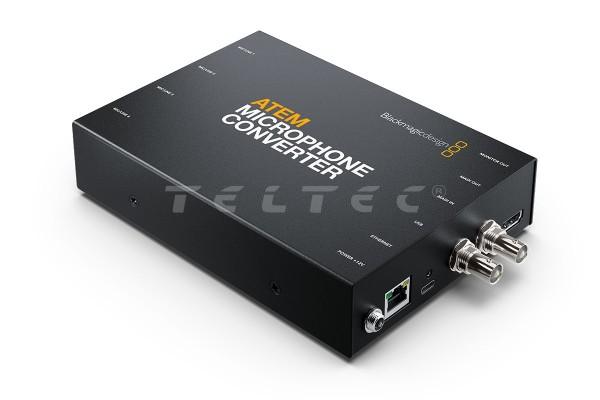

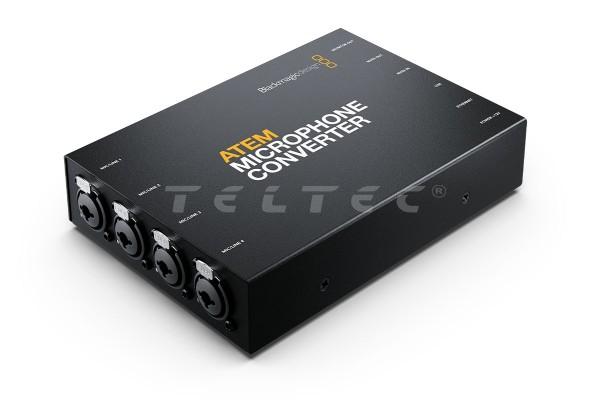

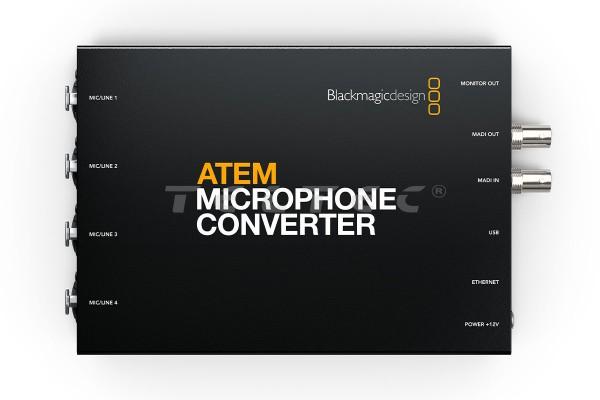

Blackmagic Design ATEM Microphone Converter
Analog 3-pin XLR auf MADI Konverter
Der Blackmagic Design ATEM Microphone Converter erweitert den MADI-Eingang von ATEM Mischern um weitere Mikrofone oder externe Tonmischer. Der Konverter verfügt über vier zwischen Mic- und Line-Pegel umschaltbare Analogeingänge, sowie 48V-Phantomspeisung. An jedem Eingang sind sind acht eigenständige A/D-Wandler im Einsatz die im Zusammenspiel Für weitere Quellen lassen sich weitere ATEM Microphone Converter in Reihe schalten. Der HDMI-Monitoring -Ausgang gibt unter anderem mitlaufende Wellenformen aus.
Hauptmerkmale
- erweitert den MADI-Eingang von ATEM Television Studio Mischern
- erweitert die Toneingabe von Mikrofone durch die Umwandlung von XLR auf MADI
- 4 x 3-polige XLR-Buchsen kombiniert mit 1/4-Zoll-TRS-Klinkenbuchsen, umschaltbar zwischen +24 dB
- je ein MADI-Ein-/Ausgang
- unterstützt Phantomspeisung
- an jedem Eingang sind sogar 8 eigenständige A/D-Wandler im Einsatz
Lieferumfang
- 1x Blackmagic Design ATEM Microphone Converter
- 1x Externes 12V-DC-Netzteil mit Verriegelung und passenden internationalen Steckeradaptern für die meisten Länder
- 1x Startermappe mit QR-Code zum Download der Software
Garantie
- 3 Jahre eingeschränkte Herstellergarantie
Technische Daten
Anschlüsse |
|
Analoge Audioeingänge | 4 x 3-polige XLR-Buchsen kombiniert mit 1/4-Zoll-TRS-Klinkenbuchsen, umschaltbar zwischen +24 dB Mic/Line-Pegel mit Unterstützung für +48V‑Phantomspeisung |
MADI-Eingänge | 1x BNC für MADI-Digitalaudio mit 64 Kanälen |
MADI-Ausgänge | 1x BNC für MADI-Digitalaudio mit 64 Kanälen |
HDMI-Videoausgänge | 1x Monitoring-Ausgang |
Computer-Schnittstelle | 1x USB-C-Port mit Feststellschraube |
Ethernet | Unterstützt 10/100/1000Base-T |
HDMI-Ausgabenormen |
|
HD-Videonormen | 1080p/24; 1080p/25; 1080p/30; 1080p/48; 1080p/50; 1080p/60 |
HDMI-Monitoring | Anzeige des ATEM Microphone Converter Namens sowie von 4, 8, 12 oder 16 Audiokanälen mit Wellenformen, die den Ton der vergangenen 60 Sekunden visualisieren. Umfasst Namen des jeweiligen Kanals, VU-Anzeige, Mic/Line-Pegel-Einstellung sowie den Status der Phantomspeisung |
Audio |
|
A/D-Wandler pro Eingang | 8 |
Digitaler Vorverstärker | 32-Bit-Fließkomma |
Dynamikumfang | 131 dB(A) |
Grundrauschen | -129 dBV |
Gesamter Klirrfaktor bei voller Auslastung | 0,002 % |
Ausgabe-Samplingtiefe | 24 Bit |
Ausgabe-Samplingrate | 48 KHz |
MADI-Konformität | AES10-2020 |
Software |
|
Mac | Mac Monterey 12.0, Mac Ventura 13.0 oder höher |
Windows | Windows 10, 64-Bit Windows 11 |
Steuerung der Einstellungen |
|
Einstellungsänderungen per Software | Per USB und Ethernet via kostenloses Dienstprogramm |
Hardware-Schalter | Mic/Line-Pegel werden über Mini-Switches gesteuert, mit denen auch die +48V-Phantomspeisung ein- und ausgeschaltet wird |
Strombedarf |
|
Stromversorgung | 1 externes 12V-Netzteil mit Verriegelung |
Stromverbrauch | Max. 12 Watt |
Betriebsspannungsbereich | 12–17,5 V DC |
Umgebung |
|
Betriebstemperatur | 0 - 40° C |
Lagerungstemperatur | -20 - 60° C |
Relative Luftfeuchtigkeit | 0 – 90 % nicht kondensierend |
Physische Spezifikationen |
|
Maße | 200 x 125 x 40,65 mm |
Gewicht | ca. 850 g |
