ARRI KK.0057237 Cable Set Hi-5 USB-C - SmallHD (5p) rear (90°) angled

ARRI Kabelset Hi-5 USB-C auf SmallHD (5p) 90° ist ein Kabelset zur Übertragung von Objektivdaten von der ARRI Hi-5 oder Hi-5 SX an kompatible SmallHD-Monitore. Es verbindet den USB-C-Anschluss der Hi-5 mit dem 5-Pin-Anschluss des Monitors. Auf dem Monitor lassen sich damit Fokus, Blende und Zoom in Echtzeit als Overlay anzeigen. Das Set ist für SmallHD Cine 5 und Ultra 5 ausgelegt und enthält zwei Kabel mit 0,35 m und 1,0 m Länge. Der USB-C-Stecker ist gerade, der 5-Pin-Stecker ist um 90° nach hinten gewinkelt.

Das Wichtigste in 4 Punkten

• Objektivdaten-Overlay: Fokus, Blende und Zoom der Hi-5 in Echtzeit auf dem SmallHD-Monitor
• Für SmallHD Cine 5 und Ultra 5, mit 90° nach hinten gewinkeltem 5-Pin-Stecker
• Zwei Längen im Set: 0,35 m und 1,0 m
• Voraussetzung: SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX sowie Hi-5 SUP 3.4.2 oder neuer

Für wen ist das ARRI Kabelset Hi-5 USB-C auf SmallHD (5p) 90° geeignet?

Das Kabelset richtet sich an Focus Puller, die mit einer ARRI Hi-5 oder Hi-5 SX arbeiten und die Objektivdaten direkt auf einem SmallHD-Monitor sehen wollen, ohne auf die Hand Unit schauen zu müssen. Es ist für Setups gedacht, in denen die Verbindung über den USB-C-Anschluss der Hi-5 läuft.

Das Kabelset lässt sich mit folgenden Monitoren kombinieren:

• SmallHD Cine 5
• SmallHD Ultra 5

In der Praxis

Die Hi-5 überträgt die Objektivdaten über das Kabel an den Monitor, dort erscheinen Fokus, Blende und Zoom als Overlay. Die Overlay-Funktion selbst stellt die SmallHD Monitor Overlay License bereit. Dazu gehören unter anderem:

• konfigurierbare Objektivdaten
• eine koppelbare oder getrennte Vergrößerung der Fokusskala zwischen Hi-5 und Monitor
• mehrseitige Overlays mit speicherbaren Setups

Mit 0,35 m und 1,0 m stehen zwei Längen für unterschiedliche Abstände zwischen Hi-5 und Monitor zur Verfügung. Der 90° gewinkelte 5-Pin-Stecker hält die Kabelführung am Monitor kompakt.

Hinweise

• Die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX ist Voraussetzung für die Anzeige der Objektivdaten und nicht im Lieferumfang enthalten.
• Die Hi-5 benötigt SUP 3.4.2 oder neuer.

Hauptmerkmale

• Verbindung ARRI Hi-5 und Hi-5 SX (USB-C) mit SmallHD (5-Pin)
• Stecker Hi-5: USB-C, gerade
• Stecker SmallHD: 5-Pin, 90° nach hinten gewinkelt
• Kompatibel mit SmallHD Cine 5 und Ultra 5
• Überträgt Objektivdaten für Fokus, Blende und Zoom
• Unterstützt die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX
• Voraussetzung Hi-5 SUP 3.4.2 oder neuer
• 2 Kabel: 0,35 m und 1,0 m

Lieferumfang

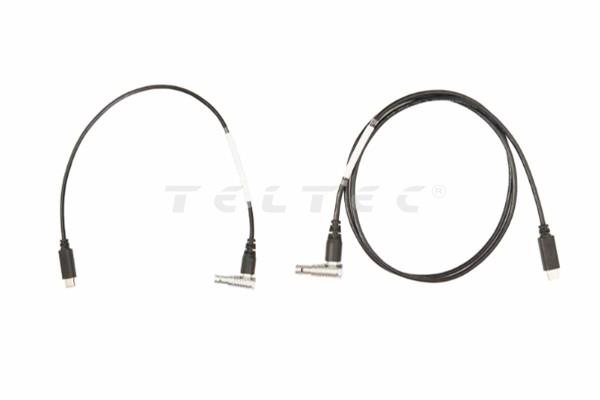

• 1x ARRI KK.0057237 Cable Set Hi-5 USB-C - SmallHD (5p) rear (90°) angled
  bestehend aus:
  • 1x Kabel Hi-5 USB-C auf SmallHD (5p) 90° gewinkelt, 0,35 m (K2.0056304)
  • 1x Kabel Hi-5 USB-C auf SmallHD (5p) 90° gewinkelt, 1,0 m (K2.0056305)

Technische Daten

FAQs

Mit welchen Monitoren ist das Kabelset kompatibel?

Das ARRI Kabelset Hi-5 USB-C auf SmallHD (5p) 90° ist für SmallHD Cine 5 und Ultra 5 ausgelegt. Für ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10 bietet ARRI Kabelsets mit 270° gewinkeltem Stecker an.

Was wird zusätzlich benötigt?

Benötigt werden die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX und eine Hi-5 oder Hi-5 SX mit SUP 3.4.2 oder neuer. Die Lizenz ist nicht im Lieferumfang enthalten.

Welche Daten zeigt der Monitor an?

Der Monitor zeigt die Objektivdaten für Fokus, Blende und Zoom in Echtzeit als Overlay an.

USB-C oder SERIAL: Welches Kabelset passt?

ARRI bietet die Kabelsets für den USB-C-Anschluss und für die 4-Pin-SERIAL-Schnittstelle der Hi-5 an. Beide unterstützen die SmallHD Monitor Overlay License. Die SERIAL-Verbindung ist eine Alternative zur Verbindung über USB. Für Cine 5 und Ultra 5 gibt es die SERIAL-Variante als ARRI Kabelset Hi-5 SERIAL (4p) auf SmallHD (5p) 90° (KK.0057235).

Lassen sich die Kabel einzeln kaufen?

Nein. ARRI liefert die Kabel nur als Set aus zwei Kabeln mit 0,35 m und 1,0 m.

Zubehör und Systemintegration

Zwingend benötigt: ARRI Hi-5 oder Hi-5 SX mit SUP 3.4.2 oder neuer, die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX sowie ein SmallHD Cine 5 oder Ultra 5.

Alternativen:

• KK.0057235 mit SERIAL statt USB-C, für dieselben Monitore
• KK.0057238 (USB-C) und KK.0057236 (SERIAL) mit 270° gewinkeltem Stecker, für ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10

Das sollte man vor dem Kauf wissen

• Die SmallHD Monitor Overlay License ist nicht enthalten und Voraussetzung für die Anzeige.
• Das Set ist für SmallHD Cine 5 und Ultra 5 ausgelegt. Für andere unterstützte Monitore gibt es die 270°-Varianten.
• Die Hi-5 braucht SUP 3.4.2 oder neuer.
• Die Kabel gibt es nur als Set.

Beratung zur Systemzusammenstellung

Welches der vier ARRI-Kabelsets passt, hängt vom Monitor und von der Schnittstelle an der Hi-5 ab. SmallHD Cine 5 und Ultra 5 brauchen den 90° gewinkelten Stecker, ARRI CCM-1, Cine 7, Ultra 7 und Ultra 10 den 270° gewinkelten. Dazu kommen die Wahl zwischen USB-C und SERIAL, die Overlay-Lizenz und der passende Softwarestand der Hi-5.
