ARRI KK.0057236 Cable Set -5 (4p) straight - SmallHD (5p) forward (270°) angled

ARRI Kabelset Hi-5 SERIAL (4p) auf SmallHD (5p) 270° ist ein Kabelset zur Übertragung von Objektivdaten von der ARRI Hi-5 oder Hi-5 SX an kompatible Monitore. Es verbindet die 4-Pin-SERIAL-Schnittstelle der Hi-5 mit dem 5-Pin-Anschluss des Monitors. Auf dem Monitor lassen sich damit Fokus, Blende und Zoom in Echtzeit als Overlay anzeigen. Das Set ist für ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10 ausgelegt und enthält zwei Kabel mit 0,35 m und 1,0 m Länge. Der Stecker auf Seite der Hi-5 ist gerade, der 5-Pin-Stecker ist um 270° gewinkelt.

Das Wichtigste in 4 Punkten

• Objektivdaten-Overlay: Fokus, Blende und Zoom der Hi-5 in Echtzeit auf dem Monitor
• Für ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10, mit 270° gewinkeltem 5-Pin-Stecker
• Zwei Längen im Set: 0,35 m und 1,0 m
• Voraussetzung: SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX sowie Hi-5 SUP 3.4.2 oder neuer

Für wen ist das ARRI Kabelset Hi-5 SERIAL (4p) auf SmallHD (5p) 270° geeignet?

Das Kabelset richtet sich an Focus Puller, die mit einer ARRI Hi-5 oder Hi-5 SX arbeiten und die Objektivdaten direkt auf dem Monitor sehen wollen, ohne auf die Hand Unit schauen zu müssen. Es ist für Setups gedacht, in denen die Verbindung über die 4-Pin-SERIAL-Schnittstelle statt über USB-C laufen soll.

Das Kabelset lässt sich mit folgenden Monitoren kombinieren:

• ARRI CCM-1
• SmallHD Cine 7
• SmallHD Ultra 7
• SmallHD Ultra 10

In der Praxis

Die Hi-5 überträgt die Objektivdaten über das Kabel an den Monitor, dort erscheinen Fokus, Blende und Zoom als Overlay. Die Overlay-Funktion selbst stellt die SmallHD Monitor Overlay License bereit. Dazu gehören unter anderem:

• konfigurierbare Objektivdaten
• eine koppelbare oder getrennte Vergrößerung der Fokusskala zwischen Hi-5 und Monitor
• mehrseitige Overlays mit speicherbaren Setups

Die SERIAL-Verbindung ist eine Alternative zur Verbindung über USB. Mit 0,35 m und 1,0 m stehen zwei Längen für unterschiedliche Abstände zwischen Hi-5 und Monitor zur Verfügung. Der 270° gewinkelte 5-Pin-Stecker hält die Kabelführung am Monitor kompakt.

Hinweise

• Die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX ist Voraussetzung für die Anzeige der Objektivdaten und nicht im Lieferumfang enthalten.
• Die Hi-5 benötigt SUP 3.4.2 oder neuer.

Hauptmerkmale

• Verbindung ARRI Hi-5 und Hi-5 SX (4-Pin SERIAL) mit SmallHD (5-Pin)
• Stecker Hi-5: 4-Pin, gerade
• Stecker Monitor: 5-Pin, 270° gewinkelt
• Kompatibel mit ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10
• Überträgt Objektivdaten für Fokus, Blende und Zoom
• Unterstützt die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX
• Voraussetzung Hi-5 SUP 3.4.2 oder neuer
• 2 Kabel: 0,35 m und 1,0 m

Lieferumfang

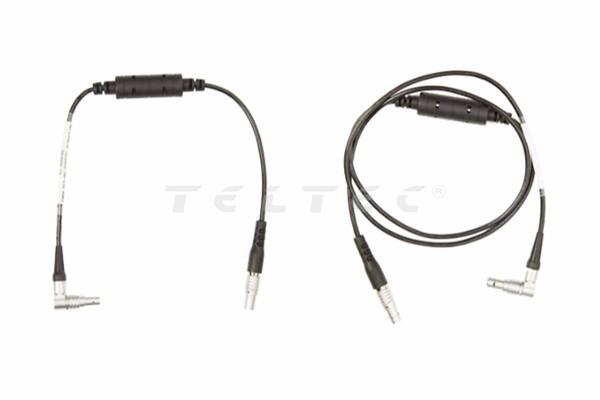

• 1x ARRI KK.0057236 Cable Set -5 (4p) straight - SmallHD (5p) forward (270°) angled
  bestehend aus:
  • 1x Kabel Hi-5 (4p) gerade auf SmallHD (5p) 270° gewinkelt, 0,35 m (K2.0056302)
  • 1x Kabel Hi-5 (4p) gerade auf SmallHD (5p) 270° gewinkelt, 1,0 m (K2.0056303)

Technische Daten

FAQs

Mit welchen Monitoren ist das Kabelset kompatibel?

Das ARRI Kabelset Hi-5 SERIAL (4p) auf SmallHD (5p) 270° ist für ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10 ausgelegt. Für SmallHD Cine 5 und Ultra 5 bietet ARRI Kabelsets mit 90° gewinkeltem Stecker an.

Was wird zusätzlich benötigt?

Benötigt werden die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX und eine Hi-5 oder Hi-5 SX mit SUP 3.4.2 oder neuer. Die Lizenz ist nicht im Lieferumfang enthalten.

Welche Daten zeigt der Monitor an?

Der Monitor zeigt die Objektivdaten für Fokus, Blende und Zoom in Echtzeit als Overlay an.

SERIAL oder USB-C: Welches Kabelset passt?

ARRI bietet die Kabelsets für die 4-Pin-SERIAL-Schnittstelle und für den USB-C-Anschluss der Hi-5 an. Beide unterstützen die SmallHD Monitor Overlay License. Die SERIAL-Verbindung ist eine Alternative zur Verbindung über USB. Für ARRI CCM-1, Cine 7, Ultra 7 und Ultra 10 gibt es die USB-C-Variante als ARRI Kabelset Hi-5 USB-C auf SmallHD (5p) 270° (KK.0057238).

Lassen sich die Kabel einzeln kaufen?

Nein. ARRI liefert die Kabel nur als Set aus zwei Kabeln mit 0,35 m und 1,0 m.

Zubehör und Systemintegration

Zwingend benötigt: ARRI Hi-5 oder Hi-5 SX mit SUP 3.4.2 oder neuer, die SmallHD Monitor Overlay License für Hi-5 und Hi-5 SX sowie ein ARRI CCM-1, SmallHD Cine 7, Ultra 7 oder Ultra 10.

Alternativen:

• KK.0057238 mit USB-C statt SERIAL, für dieselben Monitore
• KK.0057235 (SERIAL) und KK.0057237 (USB-C) mit 90° gewinkeltem Stecker, für SmallHD Cine 5 und Ultra 5

Das sollte man vor dem Kauf wissen

• Die SmallHD Monitor Overlay License ist nicht enthalten und Voraussetzung für die Anzeige.
• Das Set ist für ARRI CCM-1, SmallHD Cine 7, Ultra 7 und Ultra 10 ausgelegt. Für Cine 5 und Ultra 5 gibt es die 90°-Varianten.
• Die Hi-5 braucht SUP 3.4.2 oder neuer.
• Die Kabel gibt es nur als Set.

Beratung zur Systemzusammenstellung

Welches der vier ARRI-Kabelsets passt, hängt vom Monitor und von der Schnittstelle an der Hi-5 ab. ARRI CCM-1, Cine 7, Ultra 7 und Ultra 10 brauchen den 270° gewinkelten Stecker, Cine 5 und Ultra 5 den 90° gewinkelten. Dazu kommen die Wahl zwischen SERIAL und USB-C, die Overlay-Lizenz und der passende Softwarestand der Hi-5.
