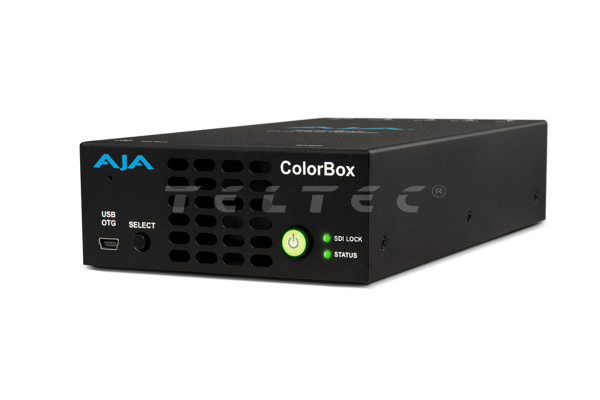

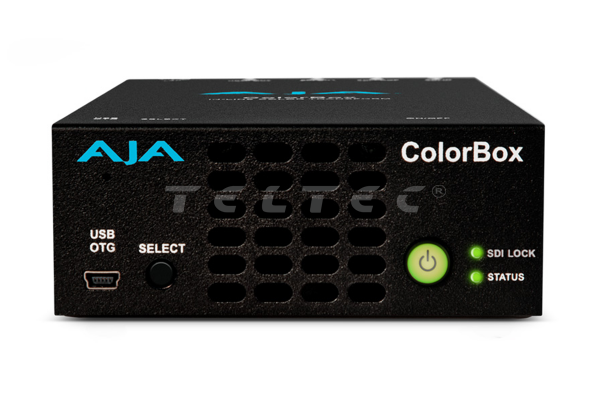

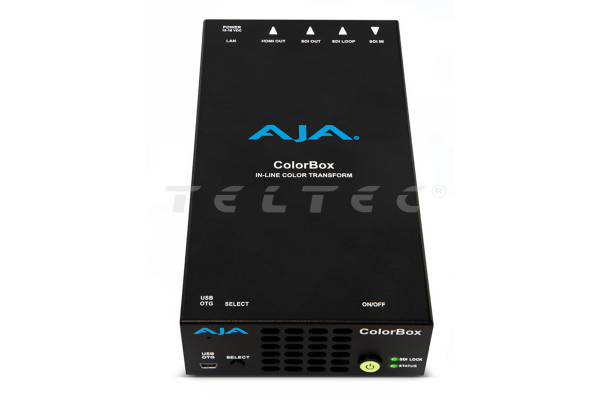

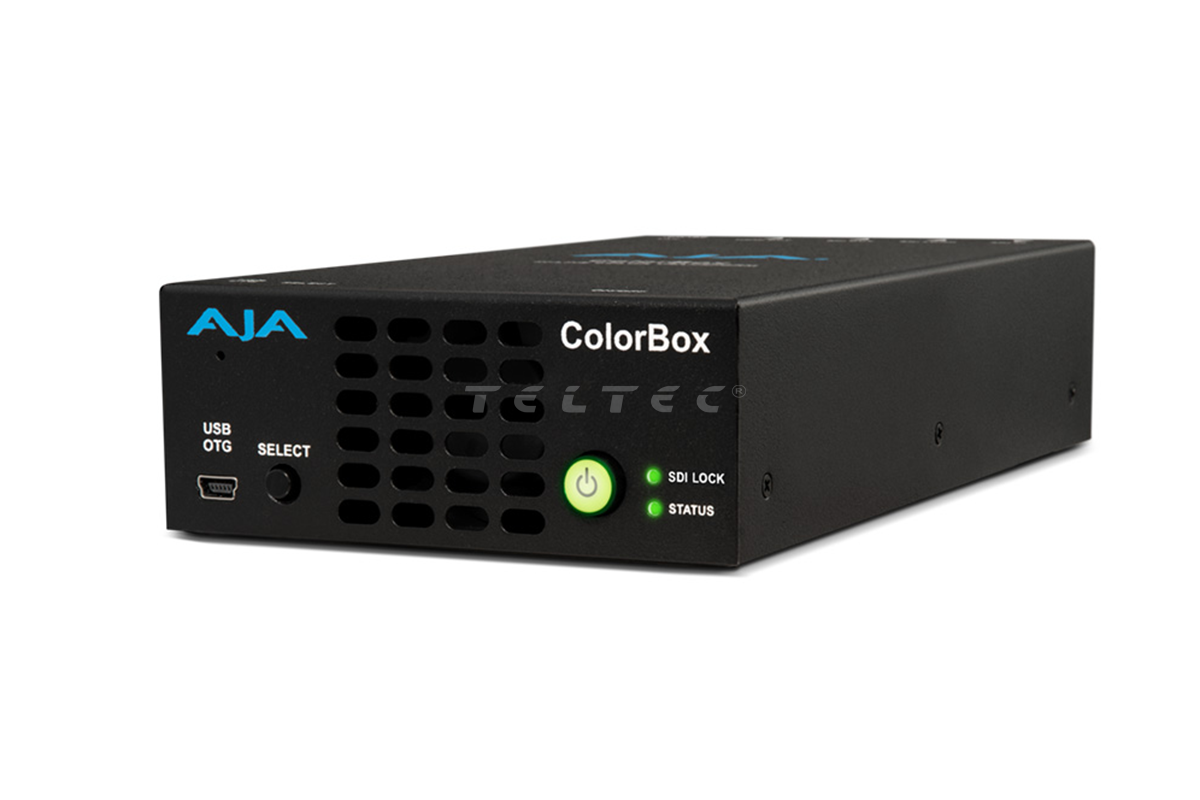

AJA ColorBox
LUT Box - Konverter für Farbmanagement-Workflows bei Liveproduktionen
Die leistungsstarke AJA ColorBox ist ein kompakter Konverter für Workflows rund um das Farbmanagement, der speziell für die Konvertierungsanforderungen von Sendungen, Live-Events und On-Set-Anwendungen konzipiert wurde. Die Box unterstützt dabei Standard Dynamic Range (SDR), High Dynamic Range (HDR) und Wide Color Gamut (WCG) Signale. Sie nutzt 12G-SDI und HDMI 2.0 für Single-Wire 4K/UltraHD HDR bis zu 4:2:2 10-Bit 60p oder 4:4:4 12-Bit 30p mit einer einzigartigen Farbverarbeitungsstrecke. Die um den 33-Punkt-3D-LUT-Prozessor mit tetraedrischer Interpolation herum aufgebaute AJA Color Pipeline bietet zusätzliche 4x 1D-LUTs und 2x 3x3-Matrizen, die jeweils einzeln konfigurierbar sind, sogar als Proc Amps oder RGB Color Correctors. Einfache Verwaltung der Farbverarbeitungsoptionen über die Web-Benutzeroberfläche, auf die direkt über eine kabelgebundene Ethernet-Verbindung oder über eine drahtlose Verbindung über einen WLAN-USB-Adapter eines Drittanbieters zugegriffen werden kann. Die AJA ColorBox bietet Verarbeitungs-Modi von Colorfront und NBCU LUTs sowie die leistungsstarke AJA Color Pipeline. ColorBox erweitert auch weitere Fähigkeiten, indem es lizenzierbare Upgrade-Optionen für erweiterte Farbmanagement-Workflows anbietet, einschließlich BBC HLG LUTs und der brandneuen ORION-CONVERT-Engine. ColorBox von AJA bietet ebenfalls einen ausgeklügelten Testmustergenerator und Bildspeicher, der nützliche Tools in den Arbeitsablauf bringt, einschließlich der Möglichkeit, bis zu 4K-Bilder als 16-Bit-.tiff-Datei für Referenz-Standbilder in höchster Qualität aufzunehmen. Die ColorBox kann sogar Informationen auf das Bild legen, einschließlich hilfreicher benutzerdefinierbarer Textfelder. Diese Bilder können lokal auf der ColorBox oder auf einem angeschlossenen PC eines Drittanbieters gespeichert werden, auf dem eine Anwendung wie Pomfort's Livegrade Pro/Studio und Assimilate Live Looks ausgeführt wird.
Hauptmerkmale
- ultraleiser Lüfter
- 4K/UltraHD SDR- und HDR-Pipelines für Live-Fernsehen
- Colorfront Engine Live-Modus für Konvertierungen und Steuerung, die Live-Broadcast, OTT, A/V unterstützen
- SDR, HLG, PQ und Transformationen von Sony, ARRI, RED, Panasonic und Canon
- HDR Log Look, SDR Softness, HDR Amount, Umgebungslichtkompensation, P3 Clamp
- Einstellen der R-, G-, B- und Master-Farbregler für:
- Anhebung, Gamma und Verstärkung
- Anpassen der Kamerakorrektur mit Belichtung, Farbtemperatur und Farbton
- Look-Management und Farbkorrektur am Set
- Monitorkalibrierung
- 7 Verarbeitungsknoten plus Overlay
- Pipeline-Prozesse in 12-Bit-RGB
- Unterstützt branchenübliche Dateitypen
Lieferumfang
- 1x AJA ColorBox
- 1x AC-Adapter
Technische Daten
HDR/WCG-Echtzeitprozessor | HDR-Konvertierungen HDR zu HDR HDR zu SDR SDR zu HDR Farbmetrik BT.709 und BT.2020 |
Videoformate | (4K) 4096x2160p (UltraHD) 3840x2160p (2K) 2048x1080p (HD) 1920x1080p (HD) 1920x1080i (HD) 1280x720p |
Farbverarbeitungspipeline | Verarbeitet in 12-Bit-RGB 5x Rohrleitungen; AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs 7 Verarbeitungsknoten plus Overlay in AJA Color; 4x 1-D-LUTs, 2x 3x3-Matrizen, 1x 3-D-LUT |
AJA Farbpipeline (ACP) | 7x Knoten in der Reihenfolge der Verarbeitung: 1D-LUT, 3x3-Matrix, 1-D-LUT, 3-D-LUT, 1-D-LUT, 3x3-Matrix, 1-D-LUT, Überlagerung Unterstützt 10- und 12-Bit-1-D-LUTs Unterstützt benutzerdefinierte 3-D-LUTs im 33-Punkt-Format .LUT und .CUBE* Unterstützt benutzerdefinierte 1-D-LUTs im .LUT-Format Unterstützt benutzerdefinierte .SPIMTX-Formatmatrizen Tetraedrische 3-D-LUT-Interpolation 3-D LUT konfigurierbar als LUT oder Dynamisch 1-D LUTs konfigurierbar als LUT, Dynamic oder Color Corrector 3x3 Matrix konfigurierbar als Matrix, Dynamic oder Proc Amp Konfigurierbarer Farbraum, Bereich und Übertragungscharakteristik Nichtflüchtiger Speicher von 16x 3-D-LUTs, 16x 1-D-LUTs und 16x 3x3-Matrizen |
Dynamische LUT-Verarbeitung | Unterstützt Drittanbieter-Apps zum automatischen Laden und Anzeigen von 3-D-LUTs Spiegelt dynamische Änderungen in Echtzeit von der Quellsoftware wider Vollbild-LUT-Verarbeitung Unterstützt durch Pomfort Livegrade Pro und Studio Passen Sie Live-Looks und Live-Assist an |
Colorfront-Pipeline |
|
ORION-CONVERT-Pipeline |
|
BBC HLG LUTs-Pipeline |
|
NBCU LUTs-Pipeline |
|

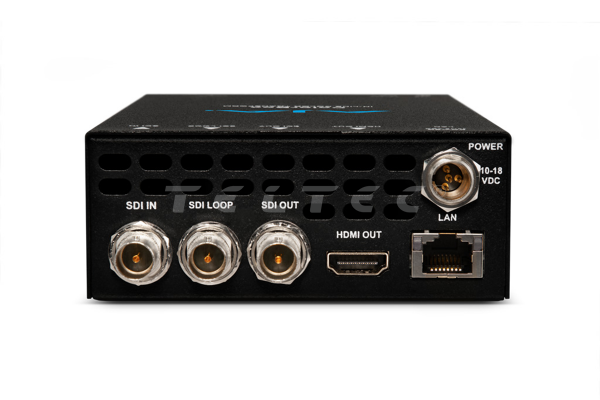

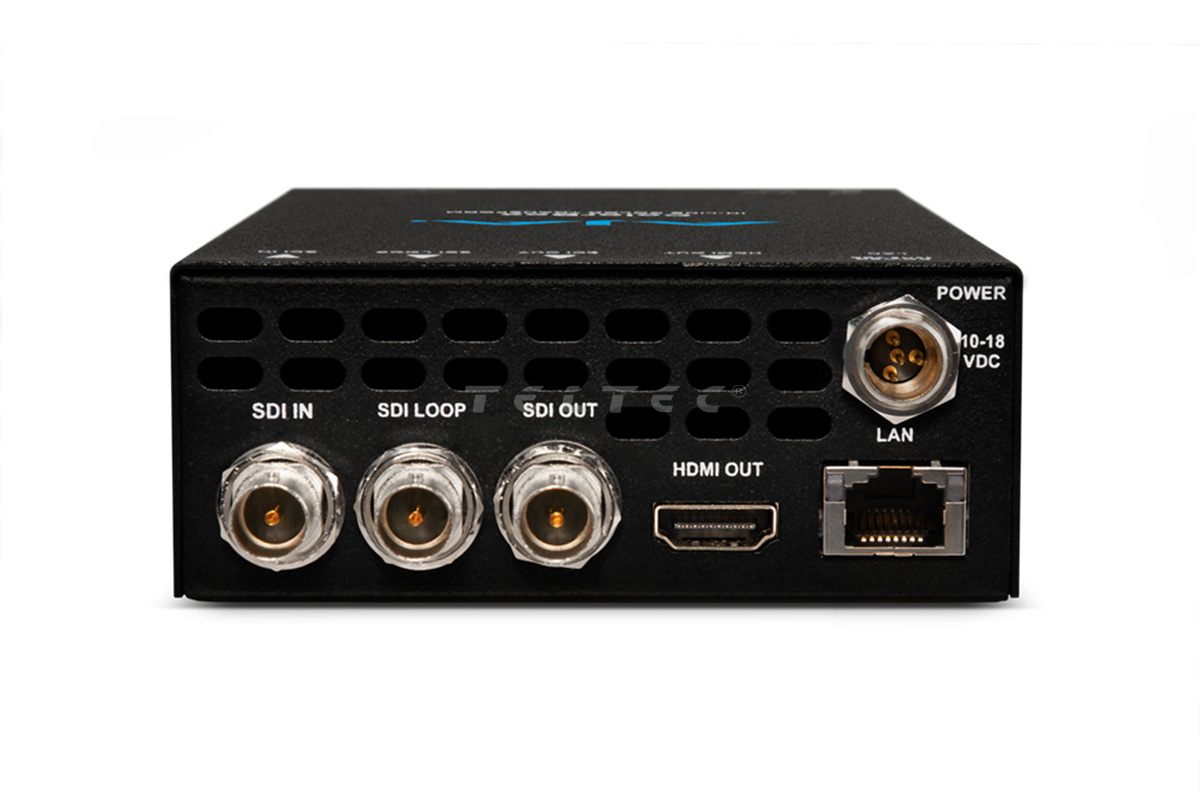

Videoeingang und -ausgang SDI | 1x 12G-SDI-Eingang BNC, SMPTE-292/424/2081/2082 2x 12G-SDI-Ausgang BNCs, SMPTE-292/424/2081/2082 YCbCr 4:2:2/4:4:4 RGB 4:4:4, SMPTE oder Full-Pegel 10 oder 12 Bit 1x 12G-SDI (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 1x 6G-SDI (4K) 4096x2160p 23,98, 24, 25, 29,97, 30 (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30 1x 3G-SDI (Level A oder B-Dual Link) (2K) 2048x1080p 23,98, 24, 25, 47,95, 48, 50 (2K) 2048x1080PsF 23,98, 24, 25 (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (HD) 1920 x 1080 PsF 23,98, 24, 25, 29,97, 30 (HD) 1920x1080i 50, 59,94, 60 (HD) 1280x720p 50, 59,94, 60 1x 1,5G-SDI (2K) 2048x1080p 23,98, 24, 25, 29,97, 30 (2K) 2048x1080PsF 23,98, 24, 25 (HD) 1920x1080p 23,98, 24, 25, 29,97, 30 (HD) 1920 x 1080 PsF 23,98, 24, 25, 29,97, 30 (HD) 1920x1080i 50, 59,94, 60 (HD) 1280x720p 50, 59,94, 60 |
Videoausgang HDMI | 1x HDMI-Typ-A-Anschluss*, HDMI v2.0b HDR-Infoframe-Generierung mit Pass-Through für Farbmetrik und Transfercharakteristik YCbCr 4:2:2 RGB 4:4:4, SMPTE oder Full-Pegel 8, 10 oder 12 Bit (HFR 4K/UltraHD 4:4:4 begrenzt auf 8 Bit) 4K/UltraHD/2K/HD |
Videoverarbeitung | Die nominale Videoverzögerung beträgt weniger als 1/2 Videozeile Bewegungsadaptiver Deinterlacer Proc Amp-Regler Farbkorrektor Legalisierer |
Rahmen Shop | Erfassen und Abrufen von bis zu 4K/UltraHD 16-Bit .TIFF Erfassen und Abrufen von .TIFF, .PNG, .JPEG Eingabe oder Ausgabe erfassen Nichtflüchtige Speicherung von 16 Bildern |
Testmustergenerator | 10 oder 12 Bit 9x Muster eingebaut SDR- und HDR-Testmuster |
Zusatzdaten | Alle eingebetteten ANC-Pakete werden durchgelassen, einschließlich Kamerazusatzdaten Zusatzdaten auf dem Bild einblenden |
Audioeingang Digital | Eingebettetes SDI-Audio, 24 Bit, 16 Kanäle |
Audioausgang digital | Eingebettetes SDI-Audio, 24 Bit, 16 Kanäle Eingebettetes HDMI-Audio, 24 Bit, 8 Kanäle |
Netzwerkschnittstelle | x RJ-45, 10/100/1000-Ethernet Eingebetteter Webserver zur Fernsteuerung REST-Schnittstelle WLAN-Steuerung verfügbar über WLAN-USB-Adapter von Drittanbietern |
USB-Schnittstelle | 1x Mini-USB für IP-Konfiguration mit AJA eMini-Setup |
Voreinstellungen | 10 Pipeline-Presets pro Modus (AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs) Startvoreinstellung |
Größe (B x T x H) | 104,1 x 191,6 x 42,1 mm (4,10 x 7,54 x 1,66 Zoll) |
Gewicht | 0,5 kg |
Leistung | Externe Stromversorgung erforderlich Gehäuse: 10–18 VDC geregelt, 4-poliger Mini-XLR, 16 W typisch 3G-SDI, 21 W typisch 12G-SDI, 25 W max. Netzteil, im Lieferumfang enthalten: 100-240 VAC, 50/60 Hz, Universaleingang, 60 W Optionales Ersatznetzteil separat erhältlich, AJA-PWR-12-60W |
Umfeld | Sichere Betriebstemperatur: 0 bis 50 C (32 bis 122 F) Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 C (-40 bis 140 F) Relative Luftfeuchtigkeit bei Betrieb: 10-90 % nicht kondensierend Betriebshöhe: <3.000 Meter (<10.000 Fuß) |
