Blackmagic Design ATEM Television Studio HD8 ISO
kompakter Live-Produktionsmischer mit eingebautem Broadcast-Bedienpanel und ISO-Aufzeichnung

Mit dem Aufruf des Videos erklären
Sie sich einverstanden, dass Ihre Daten an YouTube
übermittelt werden und dass Sie die Datenschutzerklärung
gelesen haben.

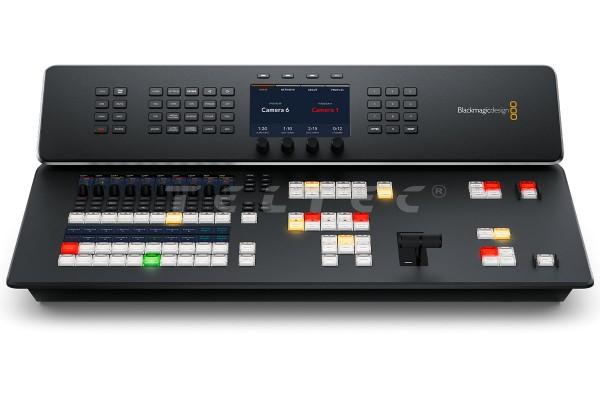

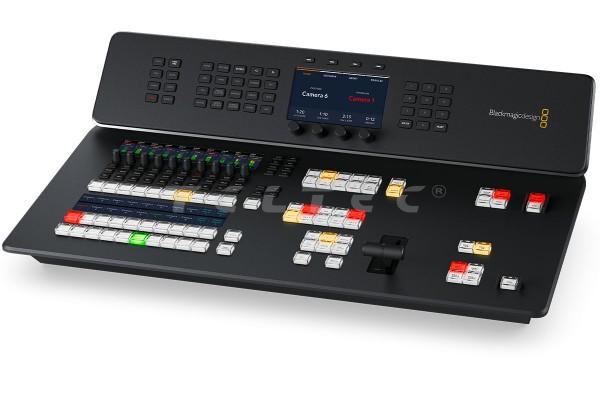

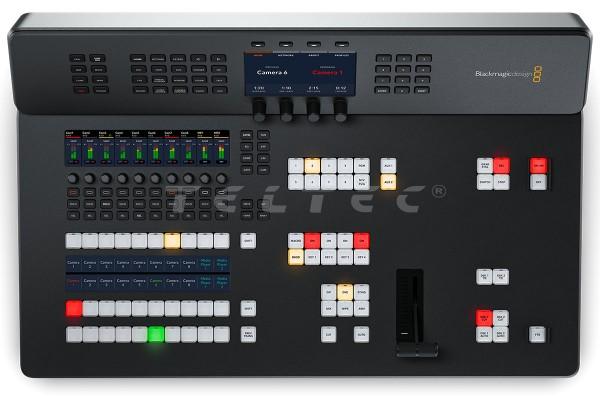

Der Blackmagic Design ATEM Television Studio HD8 ISO ist ein kompakter Live-Produktionsmischer mit einem integrierten Broadcast-Bedienpult. Das portable Gerät verfügt über 8 unabhängige und skalierbare 3G-SDI-Eingänge, die jeweils einen eigenen Normwandler haben und die ISO-Aufzeichnung der Eingangssignale als separate Videodateien unterstützt. Zudem können bis zu 8 Remote-Kameras, über ein lokales Netzwerk wie auch übers Internet, angebunden werden. Das Panel bietet zudem 2 Aux-Ausgänge, 4 Chroma-Keyer, 2 Downstream-Keyer, SuperSource, 2 Media Player und verschiedene Übergänge. Darüber hinaus wird eine Vielzahl an Funktionen wie das Livestreaming über die integrierte Hardware-Streaming-Engine, Aufzeichnungen, Audiomixing, Talkback, Multiview und optionalem internen Cloud-Speicher, unterstützt. Der intuitiv bedienbare Broadcast-Mischer ist mit integrierten ATEM Advanced Chroma Keyern, Fairlight Audiomixer, einem unabhängigen DVE-Pozessor sowie einem Still Store zum Speichern von Grafiken ausgestattet.
Hauptmerkmale
- integriertes Broadcast-Bedienpanel
- 8 skalierbaren 3G-SDI-Eingänge
- 12 3G-SDI-Ausgänge
- ISO-Aufzeichnung von allen acht Eingängen in getrennten Videodateien
- HDMI-Videoausgang
- 2x USB-C Ports unterstützen 720p oder 1080pmit PGM-Frameraten zur Webcam-Ausgabe
- zwei Multiviewer (1x 3G-SDI / 1x HDMI)
- interner Timecode-Generator
- Talkback-Funktion
- 4x Ethernet-Anschlüsse mit Netzwerk-Switch unterstützt 10/100/1000Base-T
- 2x USB-C-Ports unterstützen USB 2.0 für Aufzeichnungen auf externe Laufwerke, Webcam-Ausgabe, Softwaresteuerung, Softwareupdate
- Unterstützt Videoeingabenormen bis 1080p60
- vier Upstream-Keyer
- 2 Downstream-Keyer
- vier Advanced Chroma Keyer
- Unterstützt Direktes Streaming per Ethernet über RTMP oder per USB-C über eine freigegebene mobile Internetverbindung
- Direktaufzeichnung von Video und Audio über USB-C Erweiterungsport direkt auf externe Datenträger
- Programmaufzeichnung in H.264 als MP4-Datei in der eingestellten Streaming-Qualität und in der ATEM Videonorm mit AAC‑Audio
- zwei Media Player
- Tonmixer mit 58 Kanälen
- Fokus, Blende und Zoom bei kompatiblen Objektiven sowie Kameraeinstellungen wie Gain, Weißabgleich, Tint, Verschluss, ND-Filter, Farbkorrektor, Tally und Aufzeichnungsstart und -stopp
mit den meisten Blackmagic Design Kameras steuerbar. - Unterstützt bis zu acht Remote-Kameras, jeweils mit eigener Steuerung und Tally
Lieferumfang
- 1x Blackmagic Design ATEM Television Studio HD8 ISO
- 1x Startermappe mit QR-Code zum Download der Software
Garantie
- 2 Jahre eingeschränkte Herstellergarantie
Technische Daten

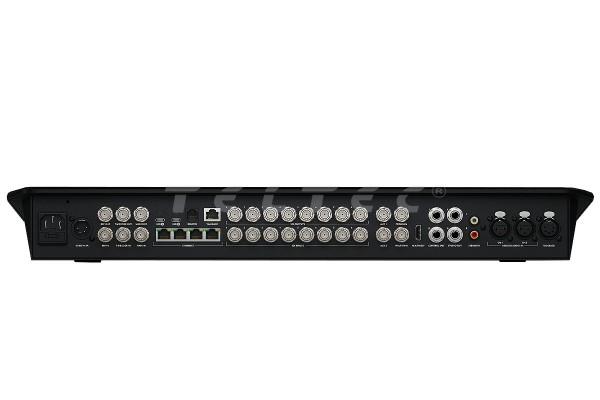

Anschlüsse |
|
SDI-Videoeingänge | 8 |
SDI-Videoausgänge | 12 |
SDI-Raten | 1,5 G; 3 G |
HDMI-Videoausgänge | 1 |
Audioeingänge insgesamt |
|
Audioausgänge insgesamt |
|
SDI-Audioeingänge | 4 eingebettete Audiokanäle an allen SDI-Eingängen |
SDI-Audioausgänge | 2 eingebettete Audiokanäle an allen SDI-Ausgängen |
Timecode-Anschlüsse | 1 BNC-Eingang, 1 BNC-Ausgang |
Referenzeingänge |
|
Videoeingänge mit Resync | An allen 8 Eingängen |
Frameraten- und Formatwandler | An allen 8 Eingängen |
SDI-Aux-Ausgänge | 2 |
SDI-Programmausgänge | 1 |
Webcam-Ausgabe | 2 USB-C-Ports unterstützen 720p oder 1080p mit PGM-Frameraten |
Anzahl der Multiviews | 1 x 3G-SDI 1 HDMI |
Remote | RJ12-Anschluss unterstützt RS-422 |
Bedienpultanschluss | Ethernet. Direkte Verbindung zwischen Panel und Chassis oder über ein Netzwerk |
Interner Timecode-Generator | Ja |
Talkback | RJ45 für Fremd-Talkback-Systeme |
Tally-Ausgang | Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally Interface Gerät. (Nicht im Lieferumfang enthalten) |
Ethernet | 4 x 5J45 mit Internet-Netzwerk-Switch. Unterstützt 10/100/1000Base-T |
Computer-Schnittstelle | 2x USB-C-Ports unterstützen USB 2.0 für Aufzeichnungen auf externe Laufwerke, Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen des Mischers |
Normen |
|
SD-Videonormen | Keine |
HD-Videoeingabenormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 |
SDI-Konformität | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B |
Videoabtastfrequenz | 4:2:2 |
Farbgenauigkeit | 10 Bit |
Farbräume | REC 709 |
Automatische SDI-Umschaltung | Automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G-SDI |
Merkmale |
|
Upstream-Keyer | 4 |
Downstream-Keyer | 2 |
Advanced Chroma Keyer | 4 |
SuperSource | 1 |
Linear/Luma-Keyer | 7 |
Übergangs-Keyer (Stinger/DVE) | 1 Stinger, 1 DVE |
Gesamtanzahl der Ebenen | 8 |
Mustergeneratoren | 7 |
Farbgeneratoren | 2 |
Bedienpult bzw. -panel | Integriertes Bedienpanel zum Steuern aller Mischerfunktionen und für Einstellungen |
Routingfähige Fenster | 16 |
Quellenlabel-Fenster | Ja |
Tally | Rotes Licht zeigt das Programm an, grünes die Vorschau |
Talkback-Unterstützung | Ja |
n-1-Unterstützung | Ja |
Streaming-Quellen |
|
Streaming-Quellen insgesamt | Bis zu 8 |
Format der Streaming-Quelle |
RTMP-Video mit Ton über ein lokales Netzwerk oder eine Internetverbindung von kompatiblen Blackmagic Design Kameras, die in folgenden Qualitätsstufen ausgeben: HyperDeck hoch, HyperDeck mittel, HyperDeck niedrig, Streaming hoch, Streaming mittel oder Streaming niedrig die Datenraten dazu finden sich hier |
Setup der Streaming-Quellen | Die Eingangszuweisung erfolgt in ATEM Software Control unter „Einstellungen“ |
Streaming |
|
Direktstreaming | Unterstützt direktes Livestreamen per Ethernet über Real Time Messaging Protocol (RTMP) oder per USB-C über eine freigegebene mobile Internetverbindung |
Aufzeichnung |
|
Direktaufzeichnung von Video und Audio | Über den USB-C-Erweiterungsport kann direkt auf externe Datenträger aufgezeichnet werden |
Aufzeichnen von Video |
Programmaufzeichnung in H.264 als MP4-Datei in der eingestellten Streaming-Qualität und in der ATEM Videonorm mit AAC-Audio Aufzeichnung der SDI-Eingaben in H.264 als separate MP4-Dateien in 70-Mbit/s-Qualität in der ATEM Videonorm mit AAC Audio |
Audioaufzeichnung | Aufzeichnung der Audioeingaben in WAV-Dateien mit 24 Bit in 48 kHz. Umfasst 8 SDI-Eingänge mit je zwei eingebetteten Audiokanälen, 4 analoge Audio-Eingänge und digitales MADI-Audio mit bis zu 32 Kanälen |
Mischen | Aufzeichnung der Programm-Mischung als DaVinci Resolve Projektdatei (.drp) |
Medien | Alle Standbilder und Clips aus dem Media Pool werden in einem separaten Medienordner gespeichert |
Speicherträgerformat | Unterstützt in den Dateisystemen ExFAT (Windows/Mac) formatierte Datenträger. APFS oder HFS+ (Mac) |
Multiview-Monitoring |
|
Multiview-Monitoring | 1 Multiview für SDI- und HDMI-Ausgaben konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, Downstream-Keys, SuperSource, Clean-Feed mit optionalen Kennungen und Audiopegelmetern |
Multiview-Videonorm | HD |
Bildschirm-Mindestauflösung | 1366 x 768 |
Media Player |
|
Media Player | 2 |
Kanäle | Füll- und Keysignale für jeden Media Player |
Media Pool Kapazität für Standbilder | 20 |
Media Pool Standbildformate | PNG, TGA, BMP, GIF, JPEG und TIFF |
Media Pool Kapazität für Clips | 2 bis zu 1080p/60 |
Media Player Clip-Länge in 720 HD | 400 Frames |
Media Player Clip-Länge in 1080 HD | 200 Frames |
Media Pool Videodateiformat | TGA-Sequenz |
Media Pool Audiodateiformat | WAV, MP3 und AIFF |
Verarbeitung |
|
Anrufverzögerung | < 10 Zeilen, wenn mit Genlock synchronisiert und im Mischerformat vorliegend |
Audiomixer |
Tonmixer mit 58 Kanälen Wählbare Optionen sind „Ein“, „Aus“ und „Audio folgt Video“ Pegel- und Spitzenpegelmessung Hauptverstärkungsregler Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter |
Kamerasteuerung | Im Einsatz mit den meisten Blackmagic Design Kameras ist Folgendes über den ATEM Mischer steuerbar: Fokus, Blende und Zoom bei kompatiblen Objektiven sowie Kameraeinstellungen wie Gain, Weißabgleich, Tint, Verschluss, ND-Filter, Farbkorrektor, Tally und Aufzeichnungsstart und -stopp |
Downkonvertierung | Keine |
Software |
|
Bediensoftware inbegriffen | Kostenlos inbegriffene Bediensoftware ATEM Software Control für Mac 12.0 Monterey, Mac 13.0 und höher sowie für Windows 10 und 11 |
Softwareupdates | Über direkt an Mac OS- oder Windows-Computer angeschlossene USB-Verbindung oder via Ethernet. ATEM Setup Dienstprogramm inbegriffen |
Betriebssysteme |
|
Mac | Mac Monterey 12.0, Mac Ventura 13.0 oder höher |
Windows | Windows 10 und 11 |
Strombedarf |
|
Stromversorgung |
1 internes AC-Netzteil für 100–240-Volt und 50/60 Hz mit IEC-C14-Anschluss 1 x 4-polige XLR-12V-DC-Buchse für externe Stromversorgung oder Akkuaufladung |
Energieverbrauch | Maximal 100 Watt |
Physische Installation |
|
Physische Installation | Gebrauch auf dem Tisch oder in die Tischplatte eingelassen |
Umgebung |
|
Betriebstemperatur | 0 - 40° C |
Lagerungstemperatur | -20 - 60° C |
Relative Luftfeuchtigkeit | 0 – 90 % nicht kondensierend |
Physische Spezifikationen |
|
Maße | 585,2 x 375,2 x 161,2 mm |
Gewicht | ca. 6,76 kg |
