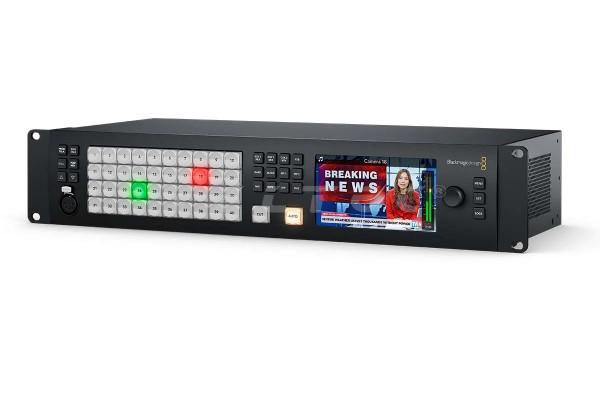

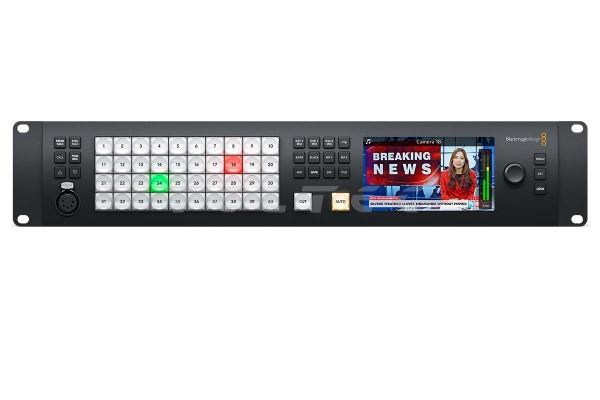

Blackmagic Design ATEM 4 M/E Constellation HD
4 M/E Live-Produktionsmischer mit 40 3G-SDI Eingängen
Der Blackmagic Design ATEM 4M/E Constellation HD ist ein leistungsfähiger 4 M/E Live-produktionsmischer mit 40 normwandlungsfähigen 3G-SDI-Eingängen, 24 x 3G-SDI-Ausgängen, 4 x DVE, 16 ATEM Advanced Keyern, vier Multi Views mit jeweils bis zu 16 Ansichten, 4 Media-Playern, Talkback und USB-Webcam-Ausgang. Der ATEM Constellation Mischer bieten erweiterte Funktionen wie DVE, ATEM Advanced Chromakeyer, Media Player, Multiviewer und SuperSource-Prozessoren. Und an jedem Eingang des internen Fairlight Audiomixers stehen ein Kompressor, ein Limiter, ein parametrischer 6-Band-EQ und ein Expander bereit. Die ATEM Software Control Bediensoftware ist im Lieferumfang inbegriffen. Der Live-HD-Produktionsmischer in einem kompakten Rackmountdesign bietet ein integriertes Steuerpanel und ein großes LC-Display auf dem die Programmausgabe verfolgt und über Bildschirmmenüs die Mischereinstellungen geändert werden können. Die SDI-Ausgänge lassen sich unabhängig voneinander von jeder SDI-Eingabe bzw. jeder interne Quelle an einen beliebigen SDI-Ausgang routen. Der verbaute USB-C-Anschluss am ATEM Constellation HD fungiert als Webcam-Quelle und bietet vollständige Kompatibilität mit jeder Videosoftware in voller 1080 FullHD Auflösung.
Hauptmerkmale
- 2 HE FullHD Live-Produktionsmischer
- 4 M/E Ebenen
- 40x 3G-SDI Videoeingänge
- 24 unabhängige 3G-SDI Videoausgänge
- 1x UVC-Ausgang unterstützt 720p und 1080p mit PGM-Frameraten
- 16x Advanced Chroma Keyer
- 2x SuperSource
- 4 Multiviewer mit bis zu 16 Ansichten
- 4 Media Player
- integrierter 5" LCD-Monitor
- integrierter Tonmischer mit 156 Kanälen
- Talkback-Funktion
- interner Timecode-Generator
- integrierte DVE für Videoeffekte
- Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter
- Tallyausgang über optionalen Blackmagic Design GPI und Tally Interface
- komplett über die Frontblende steuerbar
- 2 HE Rackgehäuse
Lieferumfang
- 1x Blackmagic Design ATEM 1 M/E Constellation HD
Garantie
- 1 Jahr Herstellergarantie
Technische Daten

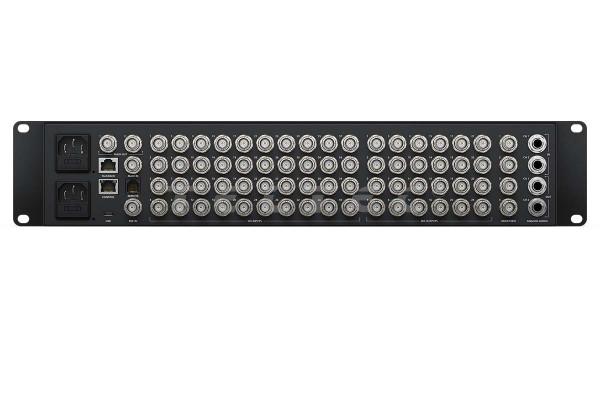

Anschlüsse |
|
Videoeingänge insgesamt | 40 |
Videoausgänge insgesamt | 24 |
SDI-Raten | 1,5 G, 3 G |
Audioeingänge insgesamt | 2 symmetrische 1/4-Zoll-Buchsen, 1 x 32 Stereokanäle über BNC- und MADI-Eingänge, 1 x 5-polige XLR-Buchse für Talkback |
Audioausgänge insgesamt | 2 symmetrische 1/4-Zoll-Buchsen, 1 x 32 Stereokanäle über BNC- und MADI-Ausgänge, 1 x 5-polige XLR-Buchse für Talkback |
SDI-Audioeingänge | 2 eingebettete Audiokanäle an allen SDI‑Eingängen |
SDI-Audioausgänge | 2 eingebettete Audiokanäle an allen SDI‑Ausgängen |
Timecode-Anschlüsse | Keine |
Referenzeingänge | Tri-Sync oder Black Burst |
Videoeingänge mit Resync | An allen 40 Eingängen |
Frameraten- und Formatwandler | An allen 40 Eingängen |
SDI-Aux-Ausgänge | Jeder beliebige der 24 SDI‑Ausgänge |
SDI-Vorschauausgänge | Jeder beliebige der 24 SDI‑Ausgänge |
SDI-Programmausgänge | Jeder beliebige der 24 SDI‑Ausgänge |
Downkonvertierte SDI-Programmausgänge | Keine |
Webcam-Ausgabe | 1x USB-C-Port unterstützt 720p oder 1080p mit PGM-Frameraten |
Anzahl der Multi Views | 4 x 3G-SDI |
Remote | RJ12-Anschluss unterstützt RS-422 |
Bedienpultanschluss | Ethernet. Direkte Verbindung zwischen Pult und Chassis oder über ein Netzwerk |
Interner Timecode-Generator | Ja |
Talkback | RJ45 für Fremd-Talkback‑Systeme |
Tally-Ausgang | verfügbar via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally Interface Gerät. (Nicht im Lieferumfang enthalten) |
Ethernet | Unterstützt 10/100/1000Base‑T |
Computer-Schnittstelle | 1x USB-C-Port unterstützt USB 3.1 Gen 1 (5 Gbit/s) |
Normen |
|
SD-Videonormen | keine |
HD-Videonormen |
|
SDI-Konformität | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B |
Videoabtastfrequenz | 4:2:2 |
Farbgenauigkeit | 10 Bit |
Farbräume | REC 709 |
Automatische SDI-Umschaltung | Automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G‑SDI |
Merkmale |
|
Upstream-Keyer | 16 |
Downstream-Keyer | 4 |
Advanced Chroma Keyer | 16 |
SuperSource | 2 |
Talkback-Unterstützung | Ja |
n-1-Unterstützung | Ja |
Linear/Luma-Keyer | 21 |
Übergangs-Keyer (Stinger/DVE) | 4 Stinger, 4 DVE |
Gesamtanzahl der Ebenen | 28 |
Mustergeneratoren | 21 |
Farbgeneratoren | 2 |
Bedienpult bzw. -panel | Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware‑Bedienpult |
Routingfähige Fenster | 64 |
Tally | Rotes Licht für Programm- und grünes für Vorschauanzeige |
Kennungen für Quellfenster | Ja |
Multi View Monitoring |
|
Multi View Monitoring | 4 Multi Views jeweils für 16, 13, 10, 7 oder 4 Ansichten konfigurierbar. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, M/E-Ebenen, DSKs, SuperSource, Clean-Feed mit optionalen Kennungen und Audiopegelmetern |
Multiview-Videonorm | HD |
Mindestauflösung des Bildschirms | 1366 x 768 |
Media Player |
|
Media Player | 4 |
Kanäle | Füll- und Keysignale für jeden Media Player |
Media Pool Kapazität für Standbilder | 60 |
Media Pool Kapazität für Clips | 4x bis zu 1080p/60 |
Media Player Clip-Länge in 720 HD | 1200 Frames |
Media Player Clip-Länge in 1080 HD | 600 Frames |
Media Pool Standbildformate | PNG, TGA, BMP, GIF, JPEG und TIFF |
Media Pool Videodateiformat | TGA-Sequenz |
Media Pool Audio-Dateiformat | WAV, MP3 und AIFF |
Bildschirme |
|
Frontblende | Integrierter 5-Zoll-HD-LCD-Monitor für Video, 42 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl und zum Mischen, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende |
Verarbeitung |
|
Anrufverzögerung | < 10 Zeilen |
Audiomixer |
|
Downkonvertierung | Keine |
Software |
|
Bediensoftware inbegriffen | Kostenlos inbegriffenes ATEM Software Control Panel für Mac 11.11 Big Sur, Mac 12 Monterey oder höher und für Windows 10 oder 11. |
Konfiguration | Erfolgt per ATEM Software Control Panel. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert |
Softwareupdates | Über direkt an Mac-OS oder Windows-Computer angeschlossene USB-Verbindung oder via Ethernet. ATEM Setup Dienstprogramm inbegriffen |
Betriebssysteme |
|
Mac | Mac Big Sur 11.1, Mac Monterey 12.0 oder höher |
Windows | Windows 10 und 11 |
Strombedarf |
|
Stromversorgung | 2 integrierte 100–240 V AC‑Netzteil |
Energieverbrauch | ca. 147 W |
Physische Spezifikationen |
|
Maße | 482 x 231,3 x 88,4 mm (BxTxH) |
Gewicht | ca. 5,23 kg |
Physische Installation |
|
Physische Installation | 2 HE Rackgehäuse |
Umgebung |
|
Betriebstemperatur | 0–40° C |
Lagerungstemperatur | -20–60 °C |
Relative Luftfeuchtigkeit | 0–90 % nicht kondensierend |
