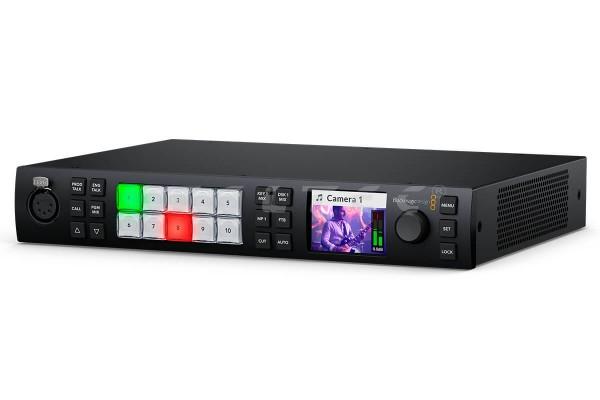

Blackmagic Design ATEM 1 M/E Constellation 4K

NAB

Artikelnummer: 12323960

€ 1.710,08

Brutto:€ 2.035,00

UVP*: 1.739,00 €

zzgl. Versandkosten

Lieferzeit:

auf Anfrage

Alternativen auf Lager

Auf die Wunschliste

Der Blackmagic Design ATEM 1 M/E Constellation 4K ist ein leistungsstarker... mehr

Menü schließen

Produktinformationen "Blackmagic Design ATEM 1 M/E Constellation 4K"

Der Blackmagic Design ATEM 1 M/E Constellation 4K ist ein leistungsstarker 1-M/E-Live-Produktionsmischer mit 10 skalierbaren 12G-SDI-Eingängen, 6 x 12G-SDI-Ausgängen, DVE, 4 Chromakeyern, 16-fachem Multiviewer, Media-Playern, Talkback und USB-Webcam-Ausgang. Jeder SDI-Eingang ist mit einem umfassenden Normwandler ausgestattet. Der ATEM Constellation HD Mischer bietet erweiterte Features wie DVE, den ATEM Advanced Chromakeyer, Media Player, Multiviewer und SuperSource-Prozessoren. Der integrierte Fairlight Audiomixer verfügt über einen Kompressor, Limiter, 6-Band parametrischen Equalizer und Expander an jedem Eingang. Die ATEM Control Bediensoftware ist im Lieferumfang enthalten. Optional kann ein zusätzliches 1 M/E, 2 M/E oder 4 M/E ATEM Advanced Panel erworben werden.

Hauptmerkmale

1-M/E-Live-Produktionsmischer
10x skalierbare 12G-SDI-Eingänge
6x 12G-SDI-Ausgänge
DVE, 4 Chromakeyer und 16-facher Multiviewer
Integrierte Media-Player
Talkback-Funktionalität
USB-Webcam-Ausgang
Integrierter Fairlight Audiomixer
Kompaktes Rackmount-Design mit integrierter Frontblende (Komplett über die Frontblende steuerbar)
RS-422-Anschlüsse für die serielle Steuerung
MADI-Anschlüsse für Digitalaudio

Lieferumfang

1x Blackmagic Design ATEM 1 M/E Constellation 4K

Technische Daten

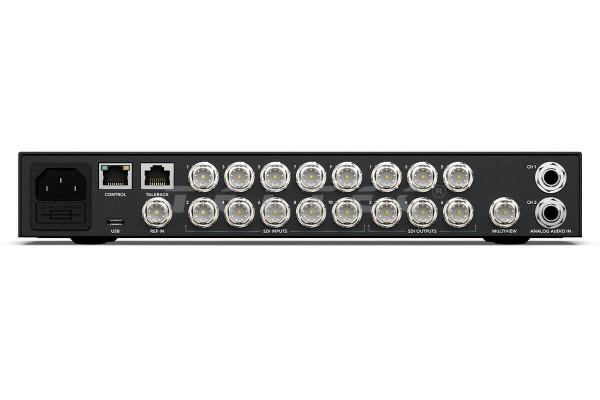

Anschlüsse
Videoeingänge insgesamt	10
Videoausgänge insgesamt	6
SDI-Raten	1.5G, 3G, 6G, 12G
Audioeingänge insgesamt	2 x symmetrische 1/4 Zoll Klinke, 1 x 5 pin XLR Talkback
Audioausgänge insgesamt	1 x 5 pin XLR Talkback
SDI-Audioeingänge	16-Kanal-Embedded-Audio auf allen SDI-Eingängen
SDI-Audioausgänge	16-Kanal-Embedded-Audio auf allen SDI-Ausgängen
Timecode-Anschlüsse	Keine
Referenzeingänge	Tri-Sync oder Black Burst
Videoeingänge mit Resync	auf allen 10 Eingängen
Frameraten- und Formatwandler	auf allen 10 Eingängen
SDI Aux-Ausgänge	Jeder der 6 SDI-Ausgänge
SDI Previewausgänge	Jeder der 6 SDI-Ausgänge
SDI Programmausgänge	Jeder der 6 SDI-Ausgänge
Abwärtskonvertierter SDI-Programmausgang	1
Webcam-Ausgabe	1 x USB-C mit Unterstützung für 720p oder 1080p bei PGM-Bildrate
Multi Views (gesamt)	1 x 12G-SDI
Bedienpultanschluss	Ethernet. Direkte Verbindung zwischen Panel und Gehäuse oder über das Netzwerk
interner Timecode Generator	Ja
Talkback	RJ45 für Talkback-Systeme von Drittanbietern
Tally-Ausgang	Wird über eine Ethernet-Verbindung zum Blackmagic Design GPI- und Tally-Schnittstellenprodukt hinzugefügt. (Nicht enthalten)
Ethernet	Unterstützt 10/100/1000 BASE-T
Computer-Schnittstelle	1 x USB-C unterstützt USB 2.0
Normen
SD-Videonormen	Keine
HD-Videonormen	720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30, 1080p/50; 1080p/59,94; 1080p/60
Ultra-HD-Videonormen	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
SDI-Konformität	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10
Videoabtastfrequenz	4:2:2
Farbgenauigkeit	10-bit
Farbräume	REC 709, REC 2020
Automatische SDI-Umschaltung	Erkennt automatisch zwischen 1,5G-SDI, Level A oder Level B, 3G-SDI, 6G-SDI und 12G-SDI
Merkmale
Upstream-Keyer	4
Downstream-Keyer	1
Advanced Chroma Keyer	4
DVEs	1
Linear/Luma-Keyer	5
Transition Keyer (Stinger/DVE)	1 Stinger, 1 DVE
Gesamtanzahl der Ebenen	7
Mustergeneratoren	5
Farbgeneratoren	2
Bedienpult bzw. -panel	Frontblende für Notschalter, Software oder optionales Hardware-Panel
Routbare Fenster	16
Windows-Quelltext-Etiketten	Ja
Tally	Rot für Programm- und grün für Vorschauanzeige
Talkback-Unterstützung	Ja
Mix Minus Unterstützung	Ja
Multiview-Monitoring
Multiview-Monitoring	1 x Multiview, konfigurierbar auf 16, 13, 10, 7 oder 4 Aufwärtsansichten. Umfasst die Überwachung von Programm, Vorschau, Eingängen, Mediaplayern, Key Masks, Clean Feed mit optionalen Labels und Audioanzeigen
Multiview-Videonorm	HD oder UHD
Media Player
Media Player	2
Kanäle	Fill and Key für jeden Media Player
Media Pool Kapazität für Standbilder	20
Medienpool Clip-Kapazität	2x bis zu 2160p60
Media Player Cliplänge in 720 HD	1600 Bilder
Media Player Cliplänge in 1080 HD	800 Bilder
Media Player Cliplänge in 2160 UHD	200 Bilder
Media Pool Standbildformate	PNG, TGA, BMP, GIF, JPEG und TIFF
Medienpool Video-Dateiformat	TGA Reihenfolge
Medienpool Audio-Dateiformat	WAV, MP3 und AIFF
Bildschirme

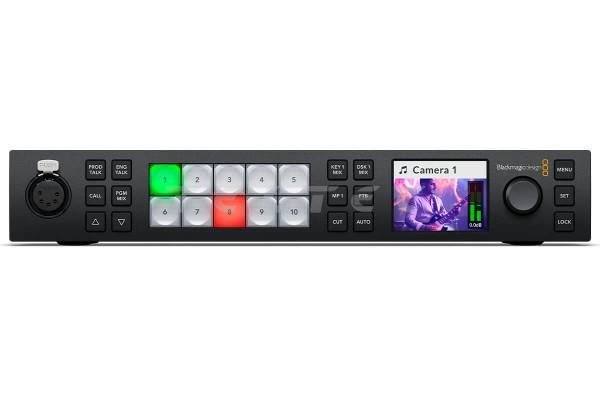

Frontpanel	Eingebauter 2,2"-LCD-Monitor für Video, 10 LED-Tasten für Setup und Notschaltung, 4 Quellentasten, 6 Talkback-Auswahl- und Mix-Tasten, Menü-Steuerungsknopf und Set-Taste, Verriegelungstaste an der Frontplatte.
Verarbeitung
Verarbeitungsverzögerung	< 10 Zeilen
Audiomixer	28-Kanal-Mischer Wählbar Ein/Aus/Audio-Follow-Video. Pegel- und Spitzenwert-Messung. Master-Gain-Regler. 6 Band parametrischer EQ, Dynamics einschließlich Expander, Gate, Kompressor und Limiter
Abwärts-Konvertierung	1 x wählbarer, herunterkonvertierter HD-Ausgang
Software
Bediensoftware inbegriffen	ATEM Software Control kostenlos enthalten für Mac 13.0 Ventura, Mac 14.0 Sonoma oder höher und Windows 10 oder 11
Softwareupdates	Über USB- oder Ethernet-Anschluss direkt an Mac OS- oder Windows-Computer angeschlossen. Enthält ATEM Setup Utility
Konfiguration	Wird über das ATEM Software Control Panel eingestellt, mit Ausnahme der ATEM Chassis IP-Adresse, die über das ATEM Setup Utility eingestellt wird, das über USB mit dem Chassis verbunden ist
Betriebssystem
Mac	Mac 13.0 Ventura Mac 14.0 Sonoma oder höher
Windows	Windows 10 und 11
Strombedarf
Stromversorgung	1x intern 100 - 240 AC
Energieverbrauch	90 W
Physische Installation
Physische Installation	2/3 Rack Breite, 1 HE
optionales Zubehör	Teranex Mini Rack Shelf
Umgebung
Betriebstemperatur	0° C - 40° C
Lagerungstemperatur	-20° C - 60° C
Relative Luftfeuchtigkeit	0 % - 90 % nicht kondensierend
Physische Spezifikationen
Maße	280,5 x 226,4 x 44,2 (B x T x H)
Gewicht	ca. 1,87 kg
