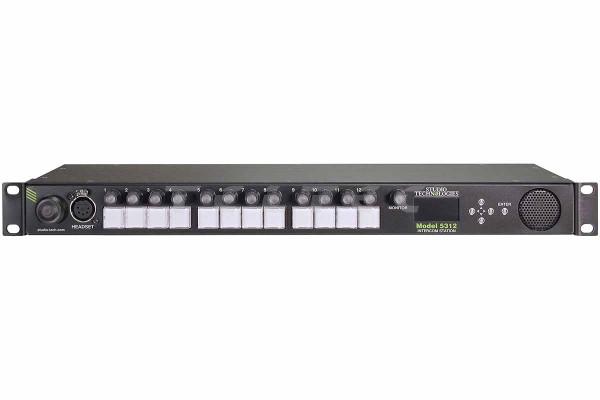

Studio Technologies Model 5312 Intercom Station

Artikelnummer: 12315557

€ 2.550,00

Brutto:€ 3.034,50

zzgl. Versandkosten

Leasing:* mtl. ab 48,37 €

individuell berechnen

Lieferzeit:

3-4 Wochen

Alternativen auf Lager

Auf die Wunschliste

Die Studio Technologies Model 5312 Intercom Station ist eine Basisstation mit 12... mehr

Menü schließen

Produktinformationen "Studio Technologies Model 5312 Intercom Station"

Die Studio Technologies Model 5312 Intercom Station ist eine Basisstation mit 12 unabhängigen Sprech- und Hörkanälen, die mit Dante® Audio-over-Ethernet-Netzwerken kompatibel sind. Das Gehäuse ist rack-montierbar und kommt als Audiokontrollzentrum in zahlreichen Anwendungen, wie Nachrichtensendungen oder Live Events, zum Einsatz. Darüber hinaus ist die Intercom Station in der Lage unabhängige IFB-Kanäle (Talent Cue) zu erstellen. Die M5312 kann per "Punkt-zu-Punkt"-Verbindung oder auch mit Dante-kompatiblen Matrix-Intercom-Systemen verbunden werden, um mit Hilfe einer externen Dante-fähigen Audiomatrix wie den Dante Intercom Audio Engines Modell 5421 oder Modell 5422A von Studio Technologies Party-Line-Intercom-Anwendungen zu erstellen. An der Vorderseite befindet sich eine 5-polige XLR-Buchse, die zum Anschluss eines professionellen Headsets mit dynamischen oder Elektret-Mikrofonen dient sowie eine 1/4-Zoll-Klinkenbuchse zum Anschluss eines Mikrofones, wie beispielsweise dem Schwanenhalsmikrofon GME-3-12. Dabei zeichnet sich das System durch eine herausragende Audioqualität aus. Darüber hinaus sind 13 Drehregler, 12 zur Pegeleinstellung der Signalquellen vom Dante-Empfänger und einem zur Steuerung des Gesamt-Audiopegels der Signale, die an die Kopfhörer- und Lautsprecherausgänge gesendet werden, implementiert. Auf der Rückseite befinden sich neben dem Stromanschluss auch zwei GigE-Schnittstellen, die als einzelne oder auch redundante Dante-Anwendungen Verwendung finden.

Hauptmerkmale

Dante-Audio-over-Ethernet-Technologie
herausragende Audioqualität
12 unabhängige Sprech- und Hörkanäle
5-polige XLR-Buchse für Kopfhörer
¼-Zoll-Schwanenhalsmikrofonanschluss
eingebauter Lautsprecher
IFB (Talent Cue) Funktionen
Funktionen zum Senden und Empfangen von Anrufen
verwendet STcontroller für die Konfiguration
redundante Ethernet-Verbindungen
universelle AC-Netzstromversorgung
leichtes, rackmontierbares Gehäuse, 1HE

Lieferumfang

1x Studio Technologies Model 5312 Intercom Station

Garantie

3 Jahre eingeschränkte Herstellergarantie

Technische Daten

Netzwerk-Audiotechnologie	Typ: Dante Audio-over-Ethernet AES67-2018 Support: Ja, wählbar On/Off Dante Domain Manager (DDM) Support: Ja Ethernet-Schnittstellen-Konfiguration: geschaltet oder redundant Bittiefe: 16, 24 oder 32 Sample-Rate: 48 kHz Dante Transmitter (Ausgabe) Kanäle: 16 Dante Receiver (Eingabe) Kanäle: 16 Dante Audio Flows: 32 Transmitter, 32 Receiver Interne digitale Audioverarbeitung: 32-Bit, festgelegt Eingangs-zu-Ausgangs-Audioverarbeitungslatenz: <200 uSek Nominaler Eingangs- und Ausgangspegel: -20 dBFS
Netzwerk-Schnittstellen	2, primär (PRI) und sekundär (SEC) Typ: 1000BASE-T Gigabit Ethernet (GigE) nach IEEE 802.3ab (10 und 100 Mb/s werden nicht unterstützt)
Mikrofon-Eingang - Kopfhörer	Kompatibilität: Ein- oder Zwei-Ohr-Rundfunkmikrofon mit dynamischem oder Elektret-Mikrofon (mit Niederspannungs-Gleichstrom versorgt): Pin 1 Mikrofon gemeinsam; Pin 2 Mikrofon; Pin 3 Telefone gemeinsam; Pin 4 Telefone links; Pin 5 Telefone rechts Typ: unsymmetrisch Impedanz: 1 kOhm, nominal, Mikrofon ausgeschaltet; 690 Ohm, nominal, Mikrofon eingeschaltet Verstärkung: 26, 32, 38, 44, 50 dB, wählbar Frequenzgang: -4 dB bei 30 Hz, -2,6 dB bei 40 Hz, -1,8 dB bei 50 Hz, -2,4 dB bei 10 kHz, -3,8 dB bei 20 kHz Verzerrung (THD+N): <0,09%, gemessen bei -20 dBFS, 22 Hz bis 22 kHz Bandbreite, 38 dB Verstärkung Dynamikbereich: >93 dB, A-bewertet, 26 dB Verstärkung
Mikrofon-Eingang - Schwanenhals	Kompatibilität: GME-3-12 von Studio Technologies Mikrofonspeisung: 5 Volt DC über 4,99-k-Widerstand Impedanz: 3,3 kOhm, nominal Verstärkung: 12, 18, 24, 30, 36, 42 dB, wählbar Frequenzgang: -3,0 dB bei 40 Hz, -2,0 dB bei 50 Hz, -2,0 dB bei 16 kHz, -3,0 dB bei 20 kHz Verzerrung (THD+N): <0,04%, gemessen bei -20 dBFS, 22 Hz bis 22 kHz Bandbreite, 36 dB Verstärkung Dynamikbereich: >97 dB, A-bewertet, 12 dB Verstärkung
Kompressor	Anwendung: gilt für Kopfhörer und Schwanenhalsmikrofone Schwellenwert: 1 dB über dem Nennpegel des Dante-Senders (Ausgang) (-19 dBFS) (-13 dBFS, wenn die Verstärkung des Schwanenhalsmikrofons auf 42 dB eingestellt ist) Steigung: 2:1
Dante Receiver (Eingänge) - Monitor 1-12	Frequenzgang: nicht anwendbar, Quellen sind Dante-Empfänger (Eingänge), die Daten an Dante-Sender (Ausgänge) weiterleiten
Dante Receiver (Eingänge) - Auxiliary 1-4	Anwendungen: konfigurierbar als IFB-Programm-Audioquellen und zusätzlicher Gesprächseingang Frequenzgang (Call Detect deaktiviert): nicht anwendbar, Quellen sind Dante-Empfänger (Eingänge), die Daten an Dante-Sender (Ausgänge) weiterleiten Frequenzgang (Call Detect Enabled): 20 Hz bis 12 kHz, +0/-3 dB, nominal Level Trim: -12, -6, 0, 6 und 12 dB, einstellbar
Dante Transmitter (Ausgänge) - Monitorausgang 1-2	Dim (Abschwächung): 0, 6, 12, 18 dB, konfigurierbar
Dante Transmitter (Ausgang) - Tally Tone	Frequenz: 18 kHz Sinuswelle Pegel: -20 dBFS
Headset-Kopfhörer-Ausgang	Typ: 2-Kanal (Stereo) Kompatibilität: für den Anschluss an Stereo- (Zweikanal) oder Mono-Kopfhörer (Einkanal) mit einer Nennimpedanz von 50 Ohm oder mehr Maximale Ausgangsspannung: 3,0 Vrms, 1 kHz, 150 Ohm Last Frequenzgang: 20 Hz bis 20 kHz, +0/-1 dB Verzerrung (THD+N): <0.02% Dynamikbereich: >93 dB Dämpfung (Attenuation): 0, 6, 12, 18 dB, konfigurierbar
Lautsprecher-Monitor-Ausgang	Typ: einkanalig (monaural) Lautsprecher: 1,5-Zoll (37 mm) Durchmesser Maximale Leistung: 5 Watt RMS, nominal Frequenzgang: 150 Hz bis 20 kHz, ±3 dB Dim (Abschwächung): 0, 6, 12, 18 dB, konfigurierbar
18 kHz und 20 kHz Tonausgänge:	Typ: Sinuswelle Pegel: -20 dBFS Frequenz-Genauigkeit: <10 ppm Verzerrung: <0.0001%
Anruf-Funktion	Empfangsfrequenz: 20 kHz, ±800 Hz, innerhalb des Audiokanals Empfangspegel: mindestens -27 dBFS Sendefrequenz: 20 kHz Sendepegel: -20 dBFS Akustisches Warnsignal: 3-Burst-Sequenz, 524 Hz, Sinuswelle, wählbarer Pegelbereich
Eingänge für Fernbedienungen	2 Funktion: konfigurierbar, kann die Funktion von zwei Sprechtasten imitieren Typ: active low, maximal 1 mA, Eingang über 3,4-k-Ohm-Widerstände auf 3,3 Volt DC gezogen
Stromquelle	100 - 240 V, 50/60 Hz, 30 W max.
Anschlüsse	Headset: 5-polige XLR-Buchse Schwanenhals-Mikrofon: 3-pol. ¼-Zoll-Buchse mit 7/16-20 UNF-Gewinde; mit 4-40 UNC-Innensechskantschraube kann das Mikrofon in der Buchse befestigt werden Ethernet: 2, RJ45-Buchsen Fernbedienungseingänge: 3-polige (TRS) 3,5-mm-Buchse USB: Typ-A-Buchse (wird nur für Firmware-Updates verwendet) AC-Netzeingang: 3-polig, IEC 320 C14-kompatibel (passt zu IEC 320 C13)
Konfiguration	Studio Technologies STcontroller Software erforderlich
Softwareaktualisierung	via USB-Stick für Main MCU, Secondary MCU, Main FPGA (embedded Software) Dante-Interface wird via Ethernet-Schnittstelle aktualisiert
Umgebung	Betriebstemperatur: 0 °C bis 50 °C Lagertemperatur: -40 °C bis 70 °C Rel. Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend
Befestigung	eine Höheneinheit in einem Standard-19-Zoll-Rack
Maße	48,3 x 13,5 x 4,4 cm
Gewicht	ca. 1,1 kg
