Panasonic AW-UR100
1/2.5" 4K-PTZ Kamera mit 24x-optischen Zoom für den Außenbereich, 3G-SDI, 12G-SDI, SFP+ und IP
Die Panasonic AW-UR100 ist eine robuste, speziell für den Außenbereich konzipierte 4K-Schwenk-/Neigekamera mit einem 1/2.5" MOS-Sensor. Das integrierte Objektiv bietet eine Brennweite von 4.12 - 98.9 mm mit einem Blendenbereich von F1.8 - F4.0. Die AW-UR100 vereint robuste Zuverlässigkeit und präzise Aufnahmefunktionen wie 4Kp60 mit Cropping-Funktionen und ein dreiteiliges Bildstabilisierungssystem bestehend aus einer optischen Bildstabilisierung, einer elektronischen Rollkorrektur (E.I.S.) und einer dynamischen Schwenk-/Neige-Bildstabilisierung (D.I.S.S.). Die PTZ-Kamera bietet ein horizontales 74,1°-Weitwinkelobjektiv für Panorama-Pullbacks als auch 4K/60P-Kompatibilität für 24-fachen optischen Zoom und 10-fachen digitalen Zoom. Die AW-UR100 ist so konstruiert, dass sie anspruchsvollen Außenumgebungen standhält, beispielsweise bei Aufnahmen in stark korrodierender Salzluft, bei Regen, Wind, Schnee oder intensivem Sonnenlicht. Die Kamera ist vollständig abgedichtet, um vom Wind verwehten Staub und Sand fernzuhalten. Ein Defroster erwärmt das Objektiv, damit sich bei extremen Temperaturen bis zu -15 ° C weder Frost, Eis noch Kondensation bilden. Die Panasonic AW-UR100 bietet zahlreiche Schnittstellen wie 3G-SDI, 12G-SDI und Glasfaser und unterstützt verschiedene IP-Protokolle wie NDI und SRT, das FreeD-Protokoll wird auch für AR/VR-Systeme unterstützt.
Das YouTube Video wurde aufgrund Ihrer Cookie-Einstellungen blockiert.
Hauptmerkmale
- 1/2.5" 4K MOS Sensor
- Brennweite: 4.12 mm - 98.9 mm (25 mm - 600 mm im 35mm Äquivalent)
- Blende: F1.8 - F4.0
- 24x optischer Zoom
- 10x digitaler Zoom
- integrierte optische Filter 1/4,1/16,1/64 ,IR Through (IR Through wird für Nachtsicht genutzt)
- Betrachtungswinkelbereich:
- 74,1° (Wide) - 3,3° (Tele) horizontal
- 46,0° (Wide) - 1,9° (Tele) vertikal
- 81,8° (Wide) - 3,8° (Tele) diagonal
- Fokussierabstand: 1200 m über den gesamten Zoombereich, 100 mm im Weitwinkel
- 4K Ausgabeformat bis 2160p60 über SDI
- FullHD Ausgabeformat bis 1080p60 über SDI
- 3G-SDI und 12G-SDI Ausgänge unterstützten Level-A / Level-B
- SFP+ Standard (Single Fiber)-Ausgang
- Ethernet-Anschluss für IP-Steuerung
- IP-Übertragungen wie NDI, SRT und RTMP unterstützt
- NDI|HX-fähig
- NDI|HX (Ver.2) Auflösung: 1920 x 1080, 1280 x 720
- FreeD-Protokoll Kompatibel
- integrierte Cropping-Funktion
- drei Arten der Bildstabilisierung: OIS, EIS und D.I.S.S.
- für den Außeneinsatz konzipiert
- Ausgestattet mit einem Defroster bis -15°C
- integrierter Wischer für die Frontscheibe
Lieferumfang
- 1x Panasonic AW-UR100 PTZ-Kamera
Technische Daten
Sensor | 1/2,5-Typ (1/2,5") 4K MOS Effektive Pixel: 3.864×2.196 = ca. 8.490.000 Pixel |
Objektiv | Motorisiertes optisches 24xZoom F1.8 ~ F4.0 (f=4.12 mm ~ 98.9mm,35mm äquivalent:25.0mm ~ 600.0mm) i.Zoom(UHD:28x,FullHD:36x) D.Extender (1.4x,2x) Digitaler Zoom 10x |
optische Filter | Through 、1/4,1/16,1/64 ,IR-Through (IR Through wird als "Nachtmodus" verwendet) |
Konvertierungslinse | nicht unterstützt |
Betrachtungswinkelbereich | Horizontal: 74,1° (Weitwinkel) - 3,3° (Tele) Vertikal:46,0° (Weitwinkel) - 1,9° (Tele) Diagonal:81,8° (Weitwinkel) - 3,8° (Tele) |
Fokussierabstand |
Gesamter Zoombereich :1200 mm Weitwinkelbereich :100 mm |
Optische Systeme zur Farbtrennung | 1MOS |
Minimale Beleuchtungsstärke | 3 Lux (F1.8, 59.94p, 50IRE, +42dB, ohne Akkumulation) |
Horizontale Auflösung | 1.500 TV Typ (mittlerer Bereich, UHD Modus, Wide) |
Auswahl der Verstärkung | Auto、0dB ~ 36dB *kann in 1dB-Schritten eingestellt werden. (Super Gain-Funktion ausgestattet: 37 dB bis 42 dB) |
Frame Mix |
Auto、0dB、6dB、12dB、18dB、24dB *Wenn das Format auf 2160/29.97p, 2160/23.98p, 2160/24p, 2160/25p, 1080/29.97p、1080/25p eingestellt ist, kann Frame Mix nicht eingestellt werden. |
Synchro Scan |
|
Gamma |
HD/NORMAL/CINEMA1/CINEMA2/Still like *Black Gamma wird nicht unterstützt |
Elektronische Verschlusszeit |
59.94p / 59.94i Modus 29.97p-Modus 23.98p / 24p-Modus Modus 50p / 50i |
Weißabgleich | ATW, 3200K、5600K AWB-A, AWB-B VAR (wählbar zwischen 2000 K und 15000 K durch Angabe eines Wertes) (ATW Speed 3-stufige Variablen.) |
Variabilität des Chromawerts | OFF, -99% ~ 99% |
Ausgabeformat |
[4K Format] [HD Format] |
Shine-Datei | Full Auto, Scene1, Scene2, Scene3 |
Synchronisationssystem | Interne/Externe Synchronisierung (BBS/Tri-Level-Sync) |

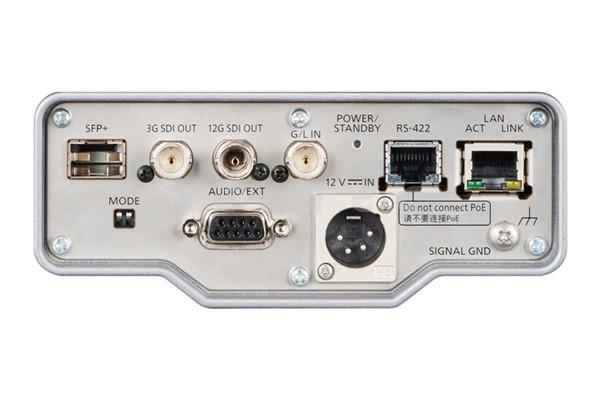

Eingänge |
|
Stromversorgung | DC 12 V |
G/L In | BNC, BBS (Black Burst Sync), unterstützt Tri-Level-Sync) |
Ausgänge |
|
SFP+ | SFP+ Standard (Einzelfaser) *Dieses Gerät unterstützt keine Eingabe über optische Signale |
12G SDI OUT |
1x BNC SMPTE2082-1, SMPTE292M / 75 Ω |
3G SDI OUT1 |
1x BNC SMPTE424M /SMPTE292M / 75 Ω) |
LAN | LAN-Anschluss für IP-Steuerung(RJ-45) |
IP-Verbindungskabel | wenn Sie einen PoE++-Ethernet-Hub haben LAN-Kabel *1( Kategorie 5e oder höher、gerades Kabel) Max100 m Wenn Sie keinen PoE++-Ethernet-Hub haben LAN-Kabel*1( Kategorie 5e oder höher、gerades Kabel) Max100 m *1 STP (Shielded Twisted Pair) wird empfohlen *2 Kategorie 6 oder höher wird für 4K-Videoübertragung verwendet. |
AW-Protokoll Verbindungskabel | LAN-Kabel *(Kategorie 5e oder höher, gerades Kabel)Max1000 m *STP(Shielded Twisted Pair) wird empfohlen |

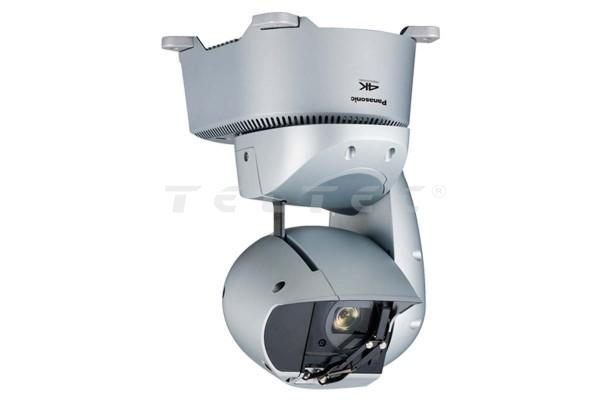

Einbauverfahren | Freistehend (Desktop) oder hängend |
Geschwindigkeit des Schwenk-/Neigevorgangs | Geschwindigkeitsbereich:0.08 °/s ~60°/s Normalmodus) *3 Geschwindigkeitsmodi installiert Normal: 60°/s, Schnell1: 90°/s, Schnell2: 180°/s |
Schwenkbereich | ±175° |
Neigebereich | –30° - 210° |
Schwingungskorrektur | D.I.S.S.(Dynamic Image Stabilizing System) |
IP Streaming |
|
Bild-Streaming-Modus | JPEG (MJPEG), H.264, H.265, NDI/HX, High Bandwidth NDI |
Streaming Auflösungen | 3840x2160, 1920x1080, 1280x720, 640x360, 320x180 |
Einstellung für die Bildübertragung (JPEG) |
Bildrate : Max 30fps *Keine Bitrate angegeben |
Bildübertragungseinstellung (H.264) |
Übertragungsart : Unicast-Anschluss (AUTO) Übertragungsmodus: CBR, VBR Bildrate Maximale bis minimale Bitrate |
Einstellung für die Bildübertragung (H.265) |
Transmission Type: Unicast port (AUTO) Transmission Mode: CBR, VBR Frame Rate Max to Min Bit Rate |
Unterstütztes Protokoll |
Network Protocol (Netzwerkprotokoll): Protokoll für die Übertragung: Application Protocol (Zuweisungsprotokoll): Video Streaming Protocol (Video-Streaming-Protokoll): External Device Cooperation Protocol:FreeD, TSL5.0, SNMP |
Audio-Kompressionstyp | AAC-LC, 48kHz/16bit/2ch |
NDI (High Bandwidth NDI, NDI/HX Ver.2) |
|
Bildauflösung (NDI|HX Ver.2) |
|
Ausgabeformat (NDI mit hoher Bandbreite) |
[4K Format] [HD Format] |
Bild-Streaming-Einstellung |
NDI mit hoher Bandbreite NDI/HX: Bildfrequenz: Maximale Bitrate |
Audiokompression Typ 2 | Audiokompression Typ 2 |
F-Nummernanzeige | Wird auf den Seiten des AW-RP150GJ und AW-RP60GJ angezeigt |
NDI | Hohe Bandbreite NDI,NDI|HX als Standard enthalten |
RS-422 | CONTROL IN RS422A (RJ‑45) |
Datenschutz-Modus | Die Linsenoberfläche ist im Stand nach hinten gerichtet (ON/OFF) |
Anzeige des IP-Menüs |
unterstützt *Nicht-synchron mit SDI-OUT |
VR (FreeD) (IP/RS422) | unterstützt |
Allgemein |
|
Leistungsanforderungen | DC12V~21.8±10%(10.8V~24.0V) |
Betriebstemperatur | -15℃ bis 45℃ (Vorheizen ist erforderlich, wenn -5 °C oder weniger) |
PoE++ | IEEE802.3bt-konform:DC42-57V (Software-Authentifizierung (LLDP) wird unterstützt)) |
Lagertemperatur | –20 °C bis +55 °C |
Luftfeuchtigkeit in der Betriebsumgebung | 10 % bis 100 %, nicht kondensierend |
