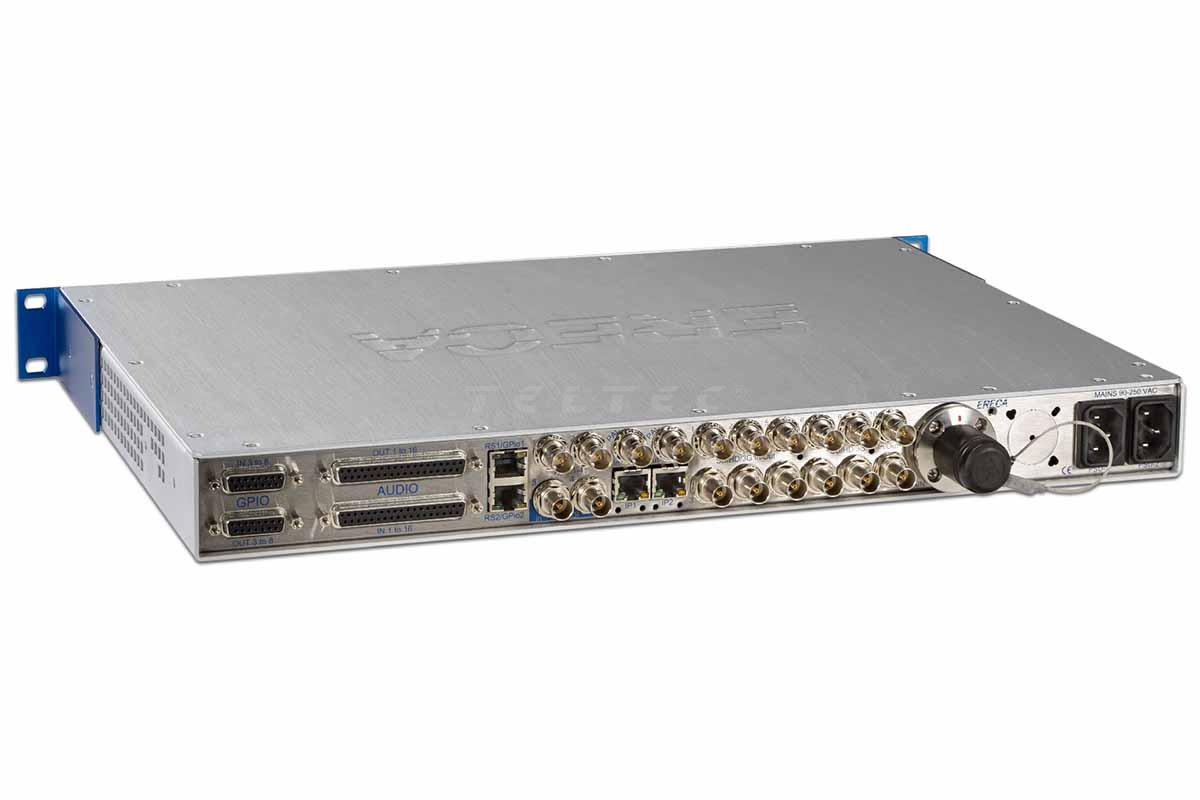

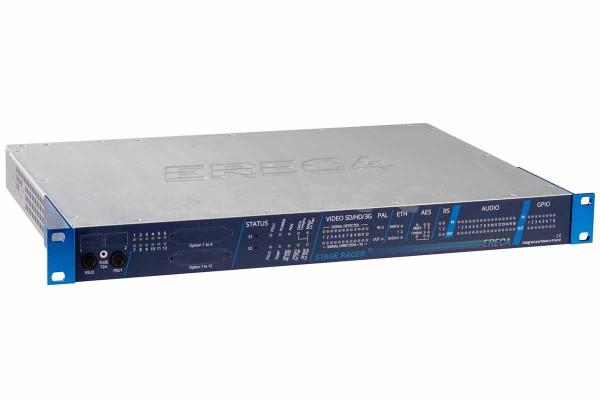

ERECA STAR 4HD E 1U Stage Racer 1, 1RU Transmitter

Artikelnummer: 12342016

Preis auf Anfrage

zzgl. Versandkosten

Lieferzeit:

Liefertermin unbestätigt

Alternativen auf Lager

Auf die Wunschliste

Der ERECA STAR 4HD R 1U Stage Racer 1 ist eine professionelle... mehr

Menü schließen

Produktinformationen "ERECA STAR 4HD E 1U Stage Racer 1, 1RU Transmitter"

Der ERECA STAR 4HD R 1U Stage Racer 1 ist eine professionelle Glasfaser-Übertragungslösung mit 4x 3G/HD/SD-SDI-Ein-/Ausgängen für Broadcast-, Live- und Remote-Produktionen. Das System ermöglicht die gleichzeitige Übertragung von Video-, Audio-, Ethernet-, Daten- und GPIO-Signalen über eine gemeinsame Glasfaserinfrastruktur und eignet sich für die Anbindung von Bühnen, Stadien oder Remote-Standorten an Ü-Wagen und Produktionszentren. Richtungskonfigurierbare SDI-Kanäle ermöglichen eine flexible Anpassung der Signalflüsse während des Betriebs. Dank integrierter Weboberfläche lassen sich Konfiguration und Signalrouting komfortabel verwalten. Die Plattform unterstützt unterschiedliche Topologien und bietet eine skalierbare Lösung für professionelle Broadcast-Anwendungen.

Hinweis:

Zur Übertragung ist ein Set aus Transmitter und Empfänger erforderlich. Im Lieferumfang ist nur ein Transmitter enthalten. Der Empfänger ist separat erhältlich.

Hauptmerkmale

Glasfaser-Übertragungssystem für Broadcast- und Live-Produktionen
Übertragung von Video-, Audio-, Ethernet-, Daten- und GPIO-Signalen über eine Infrastruktur
Richtungskonfigurierbare SDI-Kanäle per integrierter Weboberfläche
4x 3G-, HD- und SD-SDI
Bidirektionaler Genlock-Signaltransport
16 analoge Audio-I/O-Kanäle
AES3- und MADI-Signalübertragung integriert
Gigabit-Ethernet-Übertragung über Glasfaser
Unterstützung von RS232-, RS422- und RS485-Datenverbindungen
Optionaler automatischer Glasfaser-Failover-Betrieb

Lieferumfang

1x ERECA STAR 4HD R 1U Stage Racer 1, 1RU Transmitter

Technische Daten

Optische Verbindungen
Dynamikbereich	7 dB (~ 15 km)
Anschluss	NEUTRIK OpticalCon DUO oder LEMO 3K (EDW / FXW)
Video SD/HD
Anschlüsse	4 Kanäle via BNC (jeder Kanal ist richtungskonfigurierbar (Ein- oder Ausgang))
Richtungseinstellung	via internem Web Server
Impedanz	75 Ω
Standard	SDI, ASI, HD, 3G
Amplitude	Eingang: Kabelentzerrung (140 m Belden 1694 A für 3G), Ausgang: 800 mV Spitze-Spitze
Rückflussdämpfung (Return Loss)	besser als – 15 dB für 0 bis 1.500 MHz besser als – 10 dB für 1.500 bis 3.000 MHz
Analog Video / Genlock
Anzahl, Anschlüsse	1 Bidirektionaler, 2 BNC
Standard	PAL, SECAM, NTSC, Tri-Level ( Bi / Tri Level Auto-Erkennung)
Impedanz	75 Ω
Bandbreite	> 5.8 MHz @ +/- 0.2 dB
Differentieller Gain / Phase	< 1%, < 1°
Gruppenlaufzeit	< 10 ns
Signal-Rausch-Verhältnis (SNR)	> 67 dB (CCIR567)
Analog Audio
Anzahl, Anschlüsse	16 Line-Eingänge Sub-D37, 16 Line-Ausgänge Sub-D37 / Mikrofonoption verfügbar [1]
Impedanz	Eingang: 10 kΩ differentiell (nicht potentialfrei), Ausgang: 20 Ω differentiell (nicht potentialfrei)
Amplitude	+4 dBm nominal (Sättigung bei +18 dBm)
Bandbreite	50 Hz bis 15 kHz @ +/- 0,5 dB, (20 Hz bis 20 kHz @ - 3 dB)
Verzerrung	0,05 % @ 1 kHz +18 dBm
Signal-Rausch-Verhältnis	90 dB, “A”-gewichtet
Digital Audio
Anzahl, Anschlüsse	4x AES bidirektional (kompatibel mit Riedel Panel) oder 1x MADI (AES10) + 2 AES bidirektional (kompatibel mit Riedel Panel)
Bitrate	bis zu 48 kHz AES Audio / 125 MBs Full Bandwidth für MADI
Impedanz, Anschluss	75 Ω, BNC
Einstellung	Interner Webserver
Daten
Anzahl, Anschlüsse	4 bidirektionale Kanäle, 1x RJ45-Buchse pro Kanal (2 interne Anschlüsse für kundenspezifische Anpassungen).
Protokolle	RS485, RS422, RS232
Datenrate	0 bis 230 Kbd/s
Einstellung	Interner Webserver
Ethernet
Anzahl, Anschlüsse	2 Kanäle über VLAN, RJ45-Buchse
Protokolle	10, 100 oder 1.000 MB/s, Full Duplex oder Half Duplex (Auto), MDI oder MDI-X (Auto)
GPIO
Anzahl, Anschlüsse	8 bidirektionale GPIO-Kontakte / 6 am D-SUB-Stecker sowie 1 GPIO an jedem DATA-RJ45-Anschluss
Ausgang	Relais (potentialfreier Kontakt). „Common“- und „Normally Open“-Klemmen für jedes Relais
Eingang	Potentialfrei am D-SUB-Stecker, Eingangsstift am RJ45-Anschluss geerdet.
Stromversorgung
Leistungsaufnahme	20 W pro Seite
Niederspannungsquelle	8 bis 16 V DC, XLR-4-poliger Stecker, geschützt durch eine 5 x 20 mm Standard-Innensicherung.
Netzanschluss	Duale Stromversorgung für 90 bis 260 V AC / 47 bis 63 Hz im 1HE-Rack
Hybridkabelquelle	Von 24 bis 48 Volt am Eingang des angeschlossenen Gerätes / ermöglicht 500 m AWG16-Kabel
Signalisierung / Einrichtung
Übertragene Signale	1 LED pro Signal
Alarm	1 LED pro technischem Alarm (Stromversorgung / Temperatur / Glasfaser)
Fernbedienung	Alle Signalvorkommen/Alarme werden über den Webserver gemeldet.
Einstellungen	Alle Einstellungen werden über den Webserver vorgenommen.
Mechanisch
Rack	1 HE 19" Rack, 30 cm Tiefe (ohne Anschlüsse)
Kühlung	Interner Lüfter Gehäusewände dienen als Kühlkörper
Betriebstemperatur	von - 20 °C bis 60 °C (direkte Sonneneinstrahlung vermeiden)
Anmerkungen	[1] Erweiterungsmodul STAR-MIC. Separat erhältlich.
