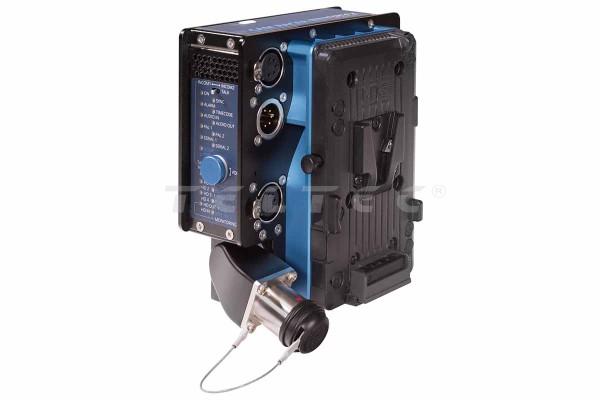

ERECA CAMR-TX-4K 4K CAM Racer docking TX unit

Artikelnummer: 12342043

Preis auf Anfrage

zzgl. Versandkosten

Lieferzeit:

Liefertermin unbestätigt

Alternativen auf Lager

Auf die Wunschliste

Die ERECA CAMR-TX-4K 4K CAM Racer docking TX unit ist ein... mehr

Menü schließen

Produktinformationen "ERECA CAMR-TX-4K 4K CAM Racer docking TX unit"

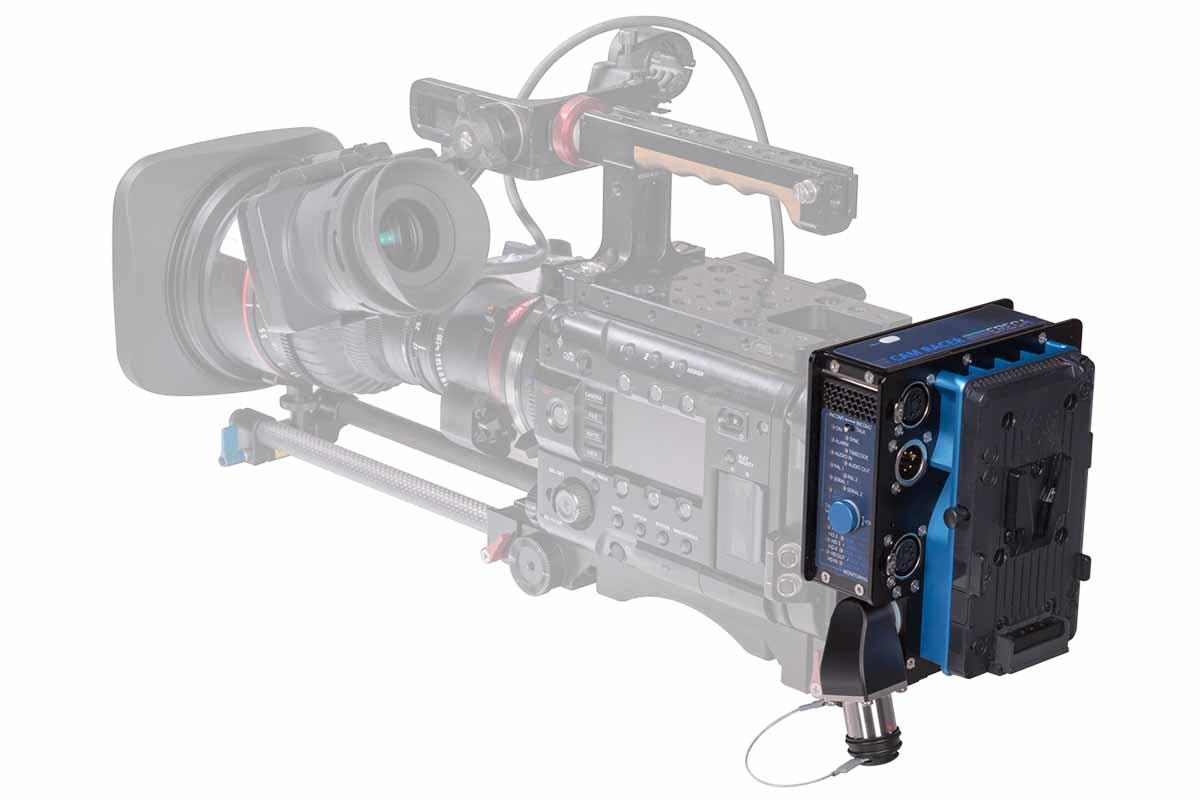

Die ERECA CAMR-TX-4K 4K CAM Racer docking TX unit ist ein Glasfaser-Übertragungssystem für Kameraanbindungen in Broadcast-, Studio- und Kinoanwendungen. Das System besteht aus einer kameraseitigen Docking-Einheit sowie einer 19-Zoll-1HE-Basisstation* *und ermöglicht die Übertragung von Video-, Audio-, Daten-, Intercom-, Tally- und Steuersignalen über eine optische Verbindung. Zwei 12G-SDI- und zwei 3G-SDI-Kanäle ermöglichen den Einsatz mit modernen UHD-/4K-Kameras. Die Lösung ist kameraherstellerunabhängig und unterstützt verschiedene Kamera-Steuerprotokolle wie Ethernet, RS422 und Canon RC-V100. Remote-Powering mit bis zu 140 W, integrierter Audiomischer und Web-Management machen das System besonders für Ü-Wagen-, Live- und Rental-Anwendungen geeignet.

Hinweise:

*Zur Konfiguration der Kameraeinheit müssen zusätzlich Akkuanschluss und LWL-Stecker ausgewählt werden:

12342048 CAMR-TX-PLA-VL ERECA CAMR-TX-PLA-VL V-Lock battery connector oder
12342047 CAMR-TX-PLA-AB ERECA CAMR-TX-PLA-AB Anton Bauer battery connector
12342046 CAMR-TX-CON-NC ERECA CAMR-TX-CON-NC Neutrik Duo connector oder
12342045 CAMR-TX-CON-OC ERECA CAMR-TX-CON-OC Lemo EDW 3K connector

** Zur Übertragung der Signale ist ein Set aus kameraseitiger Docking-Einheit (TX) und einer Basisstation (RX) erforderlich. Im Lieferumfang ist nur die kameraseitiger Docking-Einheit (TX) enthalten. Der Basisstation (RX) ist separat erhältlich.

Hauptmerkmale

Kameraseitige Docking-Einheit des CAM Racer Glasfaser-Übertragungssystem für Broadcast-, Studio- und Kinoanwendungen
2x 12G-SDI und 2x 3G-SDI Videoübertragung
Kameraherstellerunabhängige Docking-Lösung
Remote-Powering der Kamera mit bis zu 140 W
Automatische Batterie-Backup-Funktion bei Lastspitzen
Integrierter Audiomischer für Intercom- und Programm-Audio
Unterstützung für Ethernet-, RS422- und Canon RC-V100-Kamerasteuerung
Webserver-basierte Konfiguration und Überwachung
Zwei Intercom- und zwei Tally-Kanäle

Lieferumfang

1x ERECA CAMR-TX-4K 4K CAM Racer docking TX unit

Hinweise:

*Zur Konfiguration der Kameraeinheit müssen zusätzlich Akkuanschluss und LWL-Stecker ausgewählt werden:

12342048 CAMR-TX-PLA-VL ERECA CAMR-TX-PLA-VL V-Lock battery connector oder
12342047 CAMR-TX-PLA-AB ERECA CAMR-TX-PLA-AB Anton Bauer battery connector
12342046 CAMR-TX-CON-NC ERECA CAMR-TX-CON-NC Neutrik Duo connector oder
12342045 CAMR-TX-CON-OC ERECA CAMR-TX-CON-OC Lemo EDW 3K connector

Technische Daten

Optisch
Dynamikbereich	15 dB für die Steuerung, 10 dB für 12G-Kanäle
Anschluss	LEMO 3K (EDW / FXW) oder NEUTRIK OpticalCon DUO wählbar
SDI Video HD zu 12G
Anzahl Anschlüsse	2x 12G-SDI 2x 3G-SDI
Anschluss	3G- und 12G-zertifiziert, 75 Ω BNC-Anschluss
Standard	HD, 3G, 6G, 12G mit 12G-Kanalplatine
Amplitude	Eingang: Kabelentzerrung auf allen Kanälen inklusive 12G, Ausgang: 800 mVpp / neu getaktet
Rückflussverlust	Besser als: -15 dB für 0 bis 1,5 GHz Besser als: -10 dB für 1,5 GHz bis 3 GHz Besser als: -6 dB für 3 GHz bis 12 GHz
Composite Video / GL
Anzahl Anschlüsse	2 x 75 Ω BNC von RX zu TX
Standard	Composite-Video, Black Burst, Tri-Level (Bi/Tri-Level-Auto-Sense)
Leistung	BW > 5,8 MHz bei +/- 0,2 dB, DgDp < 1 %, < 1°, Gruppenlaufzeit < 10 ns, SNR > 67 dB (CCIR567)
Analoges Audio
Anzahl Anschlüsse	2 bidirektionale Kanäle, XLR 5-polig an der Kameraeinheit, XLR 3-polig an der Basisstation [1]
Impedanz	Eingang: 10 kΩ differentiell (nicht potentialfrei), Ausgang: 20 Ω differentiell (nicht potentialfrei)
Amplitude	+18 dBm maximal
Bandbreite	50 Hz bis 15 kHz bei +/- 0,5 dB, (20 Hz bis 20 kHz bei -3 dB)
Verzerrung	0,05 % bei 1 kHz / 0 dBm
Signal-Rausch-Verhältnis:	90 dB, „A“-bewertet
Mikrofoneingang
Eingang	Mikrofon-Eingangsverstärkungsblock am Kameragerät
Mikrofoneingang, Verstärkung	Von -12 bis 40 dB, einstellbar in 1-dB-Schritten, vollständig überbrückbar
Phantomstrom	48 Volt schaltbar, Quellimpedanz 6,8 kΩ
Timecode
Anzahl Anschluss	1 von der Basisstation zur Kameraeinheit, 75 Ω BNC
LANC
Anzahl Anschluss	1 bidirektionaler 2,5-mm-Klinkenanschluss
Protokoll	Standardmäßiges LANC- oder RC-V100-Fernprotokoll (5V Open-Collector-Signalisierung)
Daten
Anzahl Anschluss	2 bidirektionale Kanäle, RJ45 für Kanal 1, Hirose 12 für Kanal 2
Protokolle, Datenrate	RS485, RS422, RS232 von 0 bis 500 Kbd/s
Ethernet
Anzahl Anschluss	1 Kanal, RJ 45
Protokolle	10 oder 100 Mbit/s, Vollduplex oder Halbduplex (automatische Erkennung), MDI oder MDI-X (automatische Erkennung)
Intercom / Tally
Anzahl	2 Tally, 2 Intercom
Tally-Ausgabe	Relais (potentialfreier Kontakt), gemeinsam genutzt mit serieller RJ45-Schnittstelle (rot) und Hirose 12-Schnittstelle (grün). Rot/Grüne LED.
Tally-Eingabe	Kontakt- oder Spannungseingang. Gemeinsam genutzter 25-poliger D-SUB-Anschluss für Gegensprechanlagen mit Standard-CCU-Pinbelegung.
Kamera Intercom-Ein-/Ausgänge	Beliebiger Headset-Mikrofontyp (dynamisch, Elektret, statisch) und Ohrhörerimpedanz (20 bis 600 Ohm)
Basisstation [1] Intercom-Ein-/Ausgänge	Leitungspegel für Intercom- und Programmeingang
Sprechbefehl	Druckknopf an der Kameraeinheit, PTT-Eingang über RJ45 für tragbaren PTT-Schalter (Sprechverriegelung an der Basisstation [1])
Anschluss	XLR 5-polig (intcom1), Hirose 12-polig (intcom2), Standard D SUB 25-polig an der Basis (Tally, Intcom, PGM)
Stromversorgung
Kameraeinheit	7 W für das 2x 3G-Basisgerät + zusätzliche 3 W für die Dual-12G-Kanal-Option
Kameraleistungskapazität (Standard 9,2 mm SMPTE)	14,4 V, 140 W Dauerleistung, temporär unbegrenzt mit automatischer Notstromversorgung. Die Leistung nimmt bei Längen über 450 m ab (100 W bei 600 m).
Akkuplatten	V-Lock oder Anton Bauer wählbar
Basisstationseinheit [1]	10 VA für die Basisstation (zusätzlich bis zu 200 VA für eine entfernte Stromquelle)
Netzanschlussbasis	Von 90 bis 260 V AC / 47 bis 63 Hz
Mechanisch
Betriebstemperaturbereich	Von -20 °C bis 60 °C (direkte Sonneneinstrahlung vermeiden)
Maße	15,5 x 14,5 x 4,4 cm (ohne Anschlüsse und Abdeckplatten; zzgl. 13 mm für den Stromwandler)
Gewicht	ca. 1,4 kg
Anmerkungen	[1] Die Basisstation ist separat erhältlich.
