Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX/RX Deluxe Set - 2x V-Mount Battery Cradles

Teradek Bolt 7 MAX 12G-SDI/HDMI Wireless TX/RX Deluxe Set – 2x V-Mount Battery Cradles ist eine professionelle Zero-Delay-Videofunkstrecke mit Sender, MAX-Empfänger und zwei V-Mount Battery Cradles für 4K-HDR-Workflows über 12G-SDI und HDMI. Die MAX-Variante ist für Reichweiten bis 5.000 ft / 1,5 km ausgelegt und ergänzt die drahtlose Videoübertragung um einen separaten Datenfunkkanal sowie zusätzliche Funktionen im MAX RX. Gegenüber dem normalen MAX-Set sind bei dieser Deluxe-Ausführung bereits zwei V-Mount Battery Cradles für die Integration in entsprechende Akkusysteme enthalten.

Das Wichtigste in 4 Punkten

• Zero-Delay-Videofunkstrecke für 4K-HDR-Workflows über 12G-SDI und HDMI
• MAX-Reichweite bis 5.000 ft / 1,5 km
• MAX RX mit Encoder, SD-Karten-Aufzeichnung und erweitertem Streaming-Workflow
• Deluxe-Variante mit 2x V-Mount Battery Cradle für Sender und Empfänger

Für wen ist Teradek Bolt 7 MAX Deluxe Set mit V-Mount geeignet?

Das Bolt 7 MAX Deluxe Set mit V-Mount richtet sich an professionelle Film-, Broadcast-, Live- und Commercial-Produktionen, die große Funkdistanzen mit einer bereits vorbereiteten V-Mount-Stromversorgung kombinieren möchten.

Mit bis zu 5.000 ft / 1,5 km ist die MAX-Ausführung für deutlich größere Übertragungsdistanzen ausgelegt als Bolt 7 750 und Bolt 7 1500. Gleichzeitig bietet der MAX RX zusätzliche Funktionen wie einen integrierten Encoder und die Möglichkeit zur SD-Karten-Aufzeichnung.

Der besondere Mehrwert dieser Artikelvariante liegt in den beiden enthaltenen V-Mount Battery Cradles. Damit lassen sich Sender und Empfänger direkt in V-Mount-basierte Stromversorgungskonzepte integrieren, ohne die Cradles separat beschaffen zu müssen.

In der Praxis

Bolt 7 kombiniert drahtlose Video- und Datenübertragung innerhalb eines Systems. Der 12G-SDI-/HDMI-Videoweg arbeitet parallel zu einem separaten Datenfunkkanal. In Europa ist für diesen Datenkanal das 863–868-MHz-SRD-Band dokumentiert. Darüber können unter anderem Kamera- und Monitorsteuerung, Ethernet-basierte Kommunikation und Color-Management-Workflows umgesetzt werden.

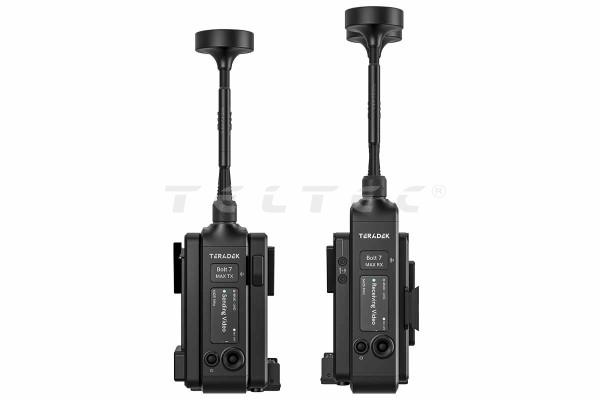

Beim MAX-System kommt der erweiterte Empfänger hinzu. Der Bolt 7 MAX RX besitzt einen integrierten Encoder und einen SD-Kartenslot. Dadurch kann der empfangene Zero-Delay-Feed direkt aufgezeichnet werden.

Für lokale Streaming-Workflows kann der MAX RX über Ethernet mit einem geeigneten Wi-Fi-Router verbunden werden. In den Teradek-Unterlagen wird dafür beispielsweise Link AX gezeigt. Über die Teradek TV App lässt sich der Feed anschließend an bis zu 20 lokale Geräte verteilen.

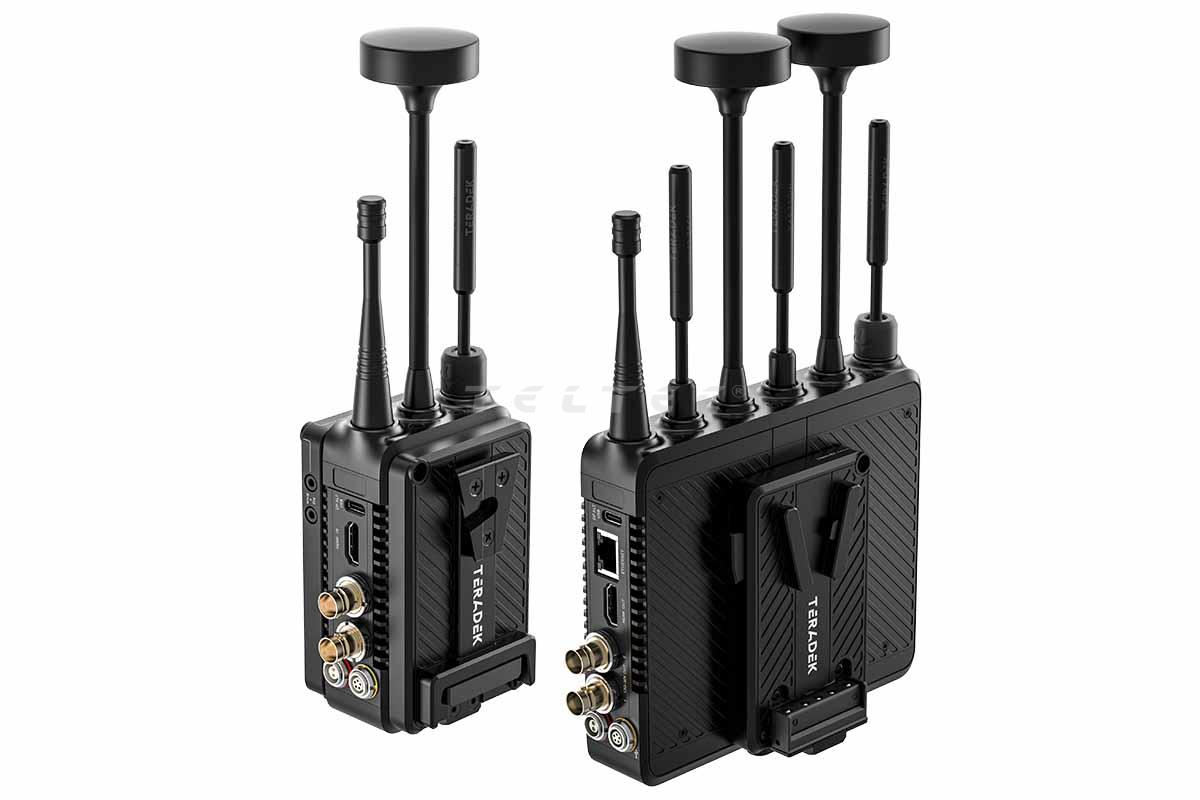

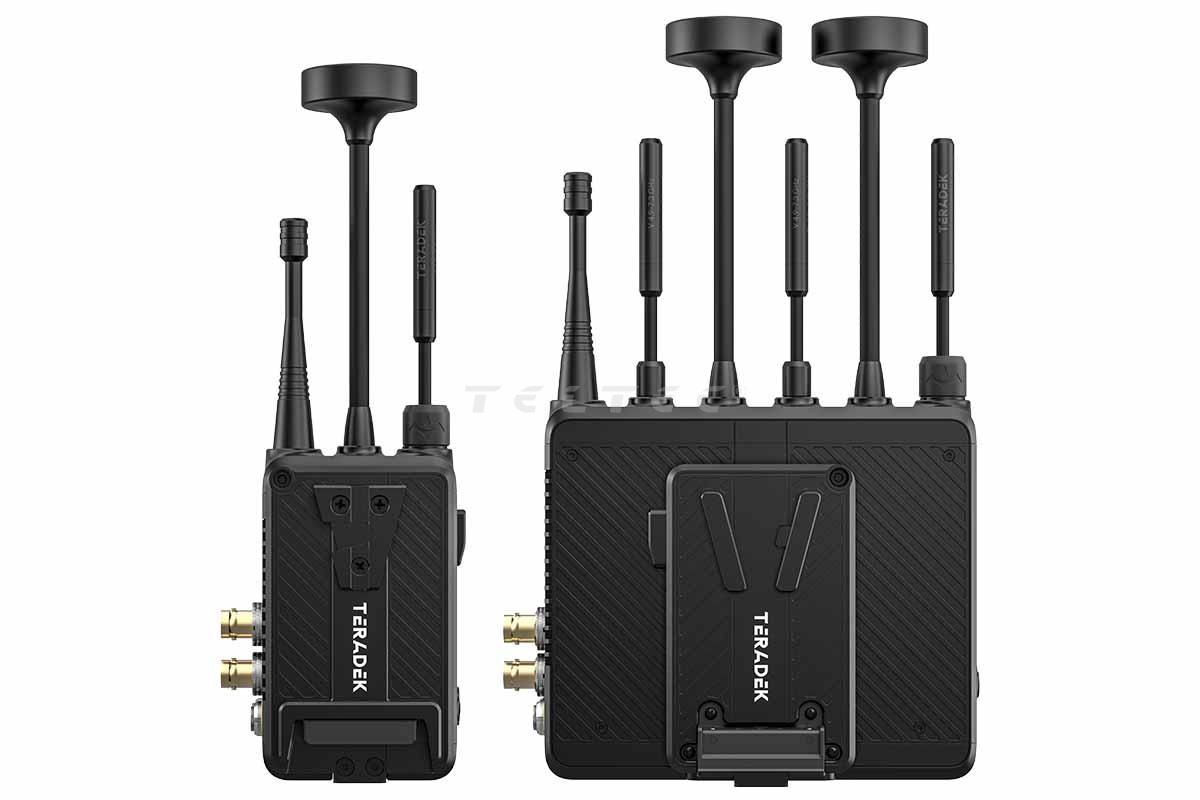

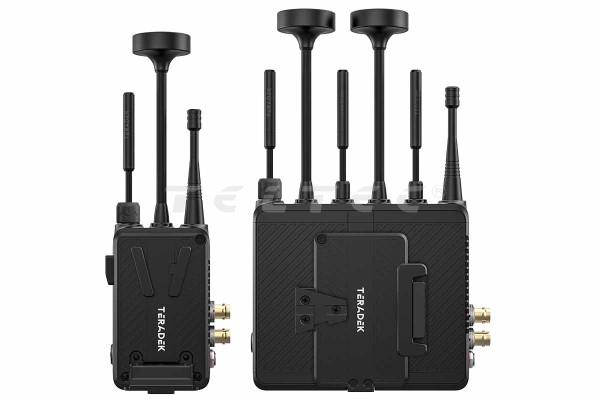

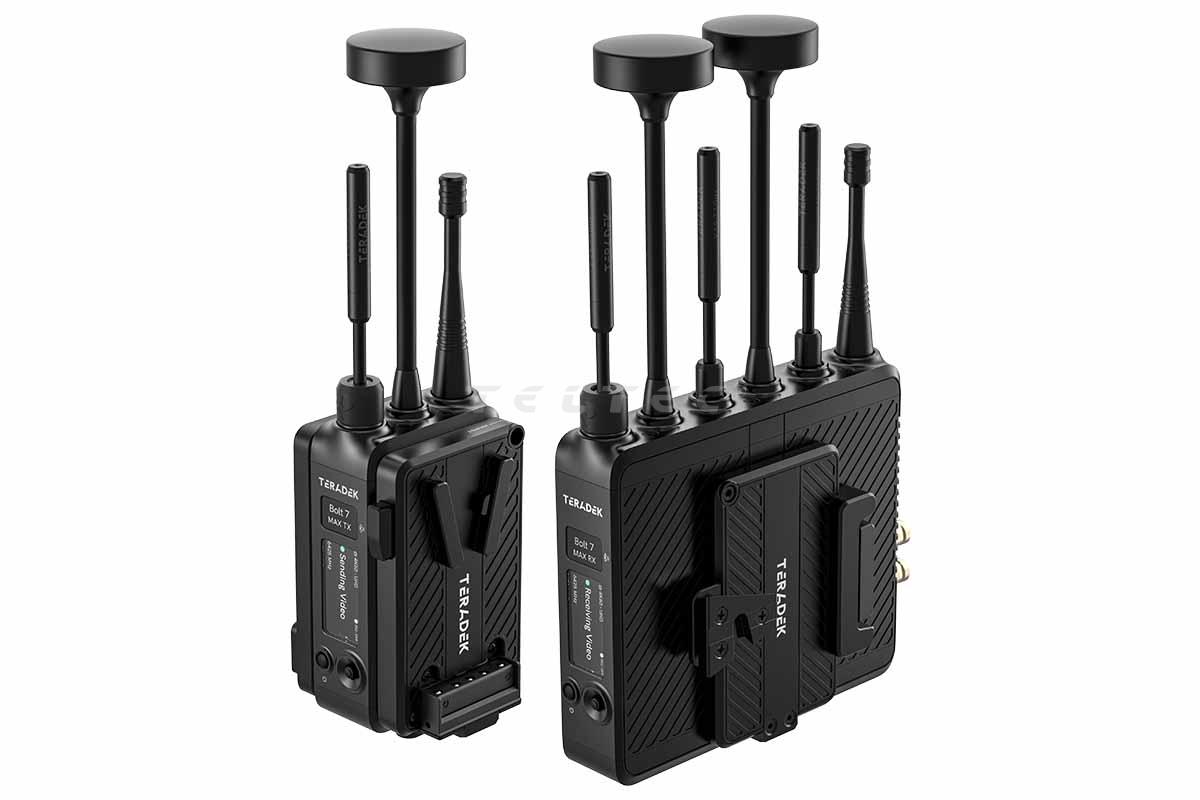

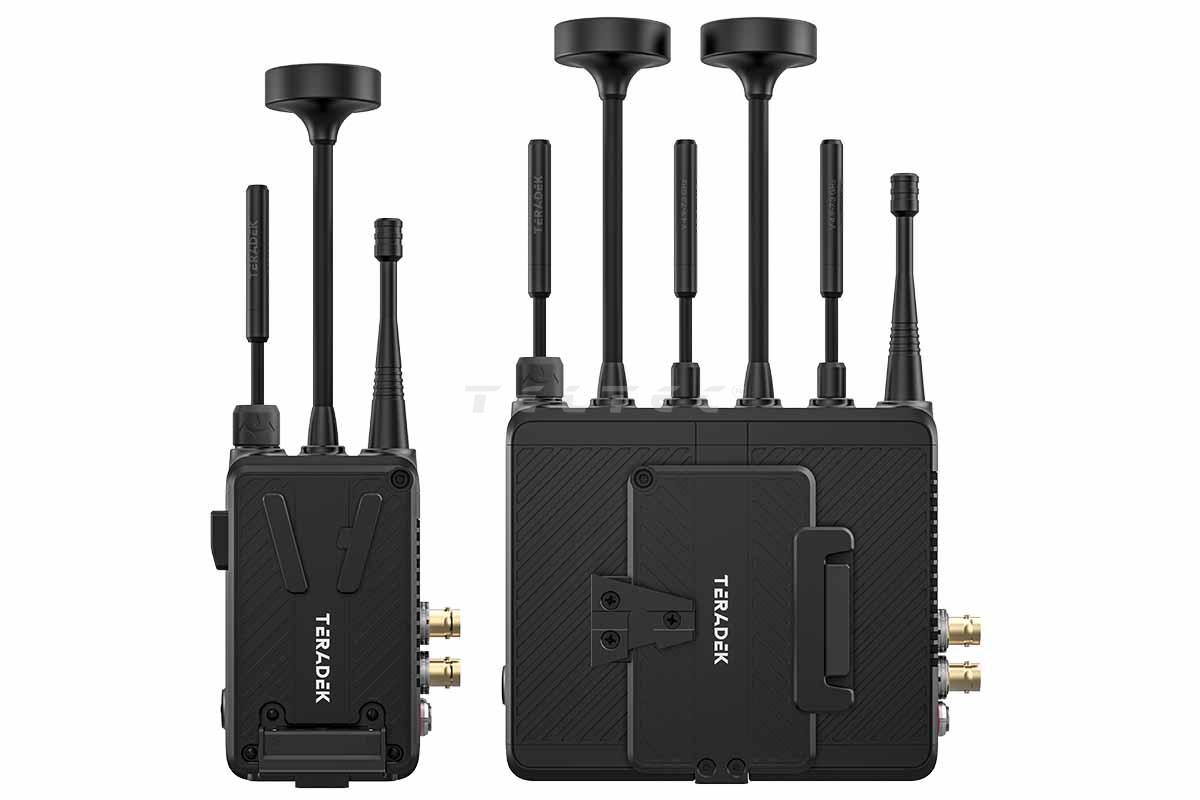

Die beiden V-Mount Battery Cradles erweitern das System um eine integrierte Akkuoption. Sie werden über die Bolt-7-Schnittstelle mit Pogo-Pins angebunden und sind für den Einsatz mit Bolt-7-Sender und -Empfänger vorgesehen. Batteriemetadaten können dabei über die Verbindung weitergegeben werden.

Hinweise

• Diese Ausführung ist das Bolt 7 MAX Deluxe Set mit 2x V-Mount Battery Cradle.
• Die V-Mount Battery Cradles sind im Lieferumfang enthalten.
• V-Mount-Akkus selbst sind im Set enthalten.
• Die Gold-Mount-Deluxe-Ausführung ist eine separate Artikelvariante.
• Bolt 7 750, Bolt 7 1500 und das normale Bolt 7 MAX Set ohne Battery Cradles sind eigenständige Varianten.
• Encoder und SD-Karten-Aufzeichnung gehören zum MAX RX.
• Für den beschriebenen Streaming-Workflow wird zusätzliche Netzwerkinfrastruktur benötigt.
• Für den neuen Bolt-7-Datenfunk müssen beide Seiten Bolt-7-Geräte sein.
• USB-C mit DisplayPort Alt Mode ersetzt nicht die separate Stromversorgung.

Hauptmerkmale

• Reichweite: bis 1,5 km
• 4K-HDR-Videofunkübertragung
• 5-GHz-/6-GHz-Videofunk
• separater Datenfunkkanal; in Europa 863–868 MHz SRD

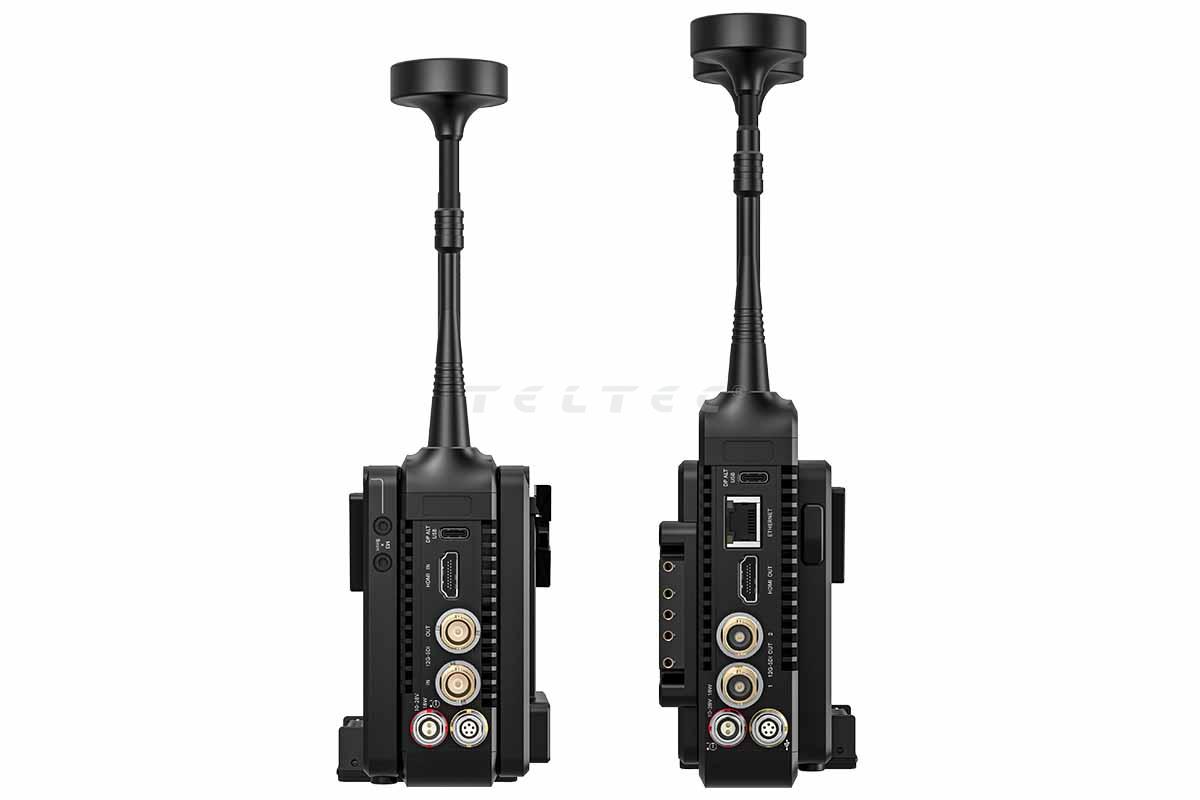

• 12G-SDI und HDMI
• USB-C mit DisplayPort Alt Mode
• Daten-/Ethernet-Funktionen über Bolt 7
• Zero-Delay-Videoweg
• Kamera- und Monitorsteuerungs-Workflows
• Color-Management-Workflows
• MAX RX mit integriertem Encoder
• SD-Karten-Aufzeichnung am MAX RX
• Ethernet-Anschluss am MAX RX
• Streaming-Workflow über externen Wi-Fi-Router und Teradek TV App
• hochauflösendes Farbdisplay
• drahtloses und kabelgebundenes Pairing
• 2x V-Mount Battery Cradle im Set
• Battery Cradles mit Smart Connector/Pogo-Pin-Schnittstelle
• Übertragung von Batteriemetadaten über die Cradle-Verbindung
• rückwärtskompatible Videoübertragung mit kompatiblen BB3-basierten Bolt-Systemen

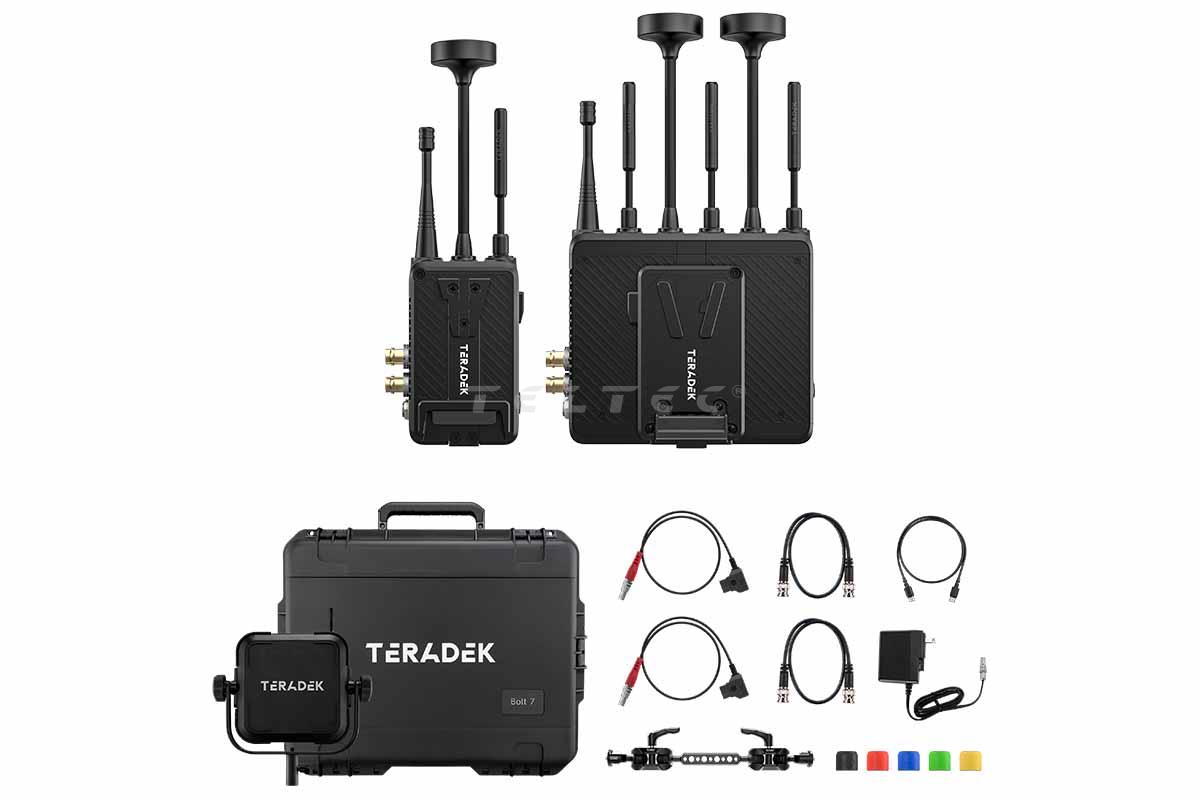

Lieferumfang

• 1x Teradek Bolt 7 MAX Sender
• 1x Teradek Bolt 7 MAX Empfänger
• 2x V-Mount Battery Cradle
• 4x Antenne 2 dBi Flex V, 4,9–7,3 GHz, RP-SMA
• 3x Antenne 2 dBi Flexible H Mushroom, 4,9–7,3 GHz, RP-SMA
• 5x RP-SMA Female auf RP-SMA Female Kabel, 10 cm
• 2x Antenne 865–926 MHz
• 2x 12G-SDI BNC-auf-BNC-Kabel, 46 cm
• 1x DP-Alt-Mode USB-C-auf-USB-C-Kabel
• 2x 2-Pin-auf-PowerTap-Kabel
• 1x 2-Pin-Netzteil mit 36-W-AC-Adapter
• 1x 5-Pin-auf-USB-C-Kabel
• 1x Wooden Camera Universal Ultra Arm Monitor Mount, 5", mit 1/4"-20- und 3/8"-16-Anschluss
• 2x Bolt 7 Color Band Gelb
• 2x Bolt 7 Color Band Grün
• 2x Bolt 7 Color Band Blau
• 2x Bolt 7 Color Band Schwarz
• 2x Bolt 7 Color Band Rot

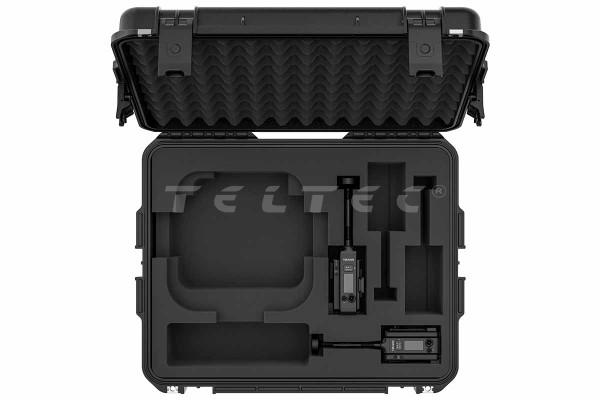

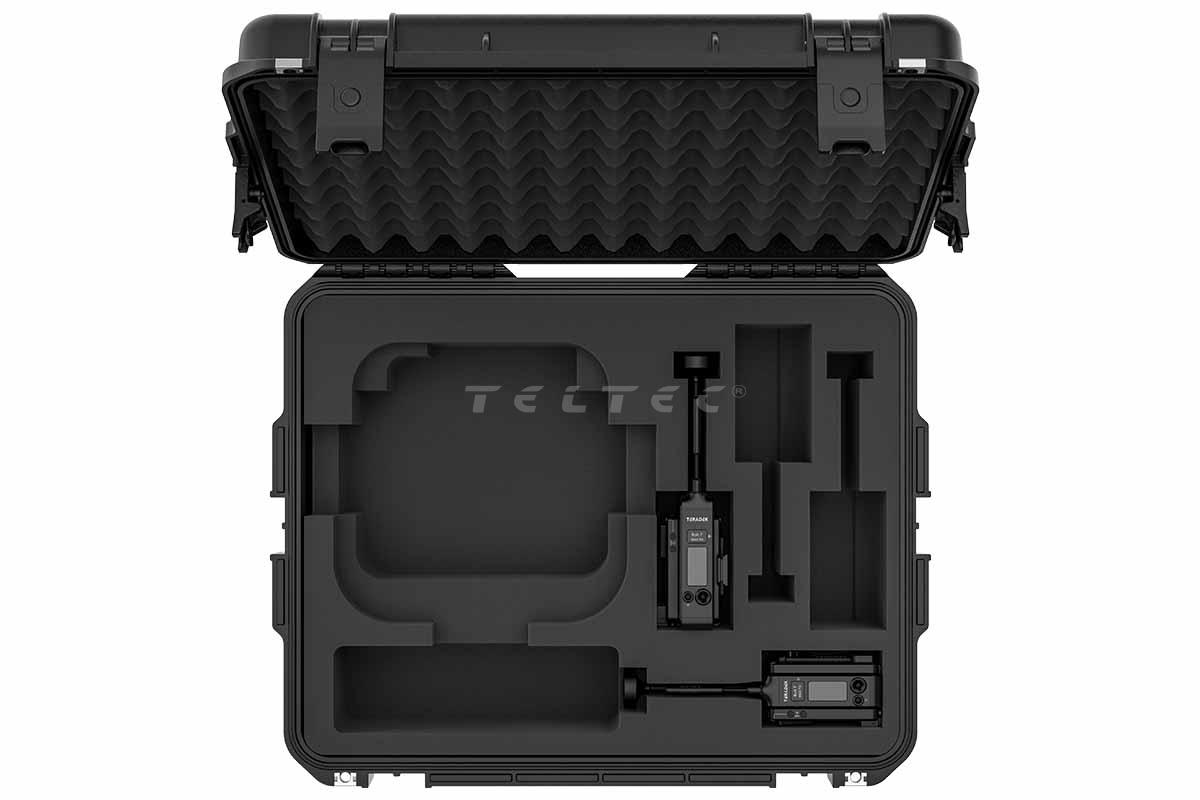

• 1x Teradek Case XL

Technische Daten

FAQs

Was unterscheidet dieses Deluxe Set vom normalen Bolt 7 MAX Set?

Das Funksystem selbst basiert auf Bolt 7 MAX. Der wesentliche Unterschied ist der Lieferumfang: Diese Deluxe-Variante enthält zusätzlich zwei V-Mount Battery Cradles und umfangreicheres Zubehör. Damit können Sender und Empfänger direkt für eine V-Mount-basierte Stromversorgung vorbereitet werden.

Das normale Bolt 7 MAX Set mit MPN 10-2720 wird dagegen ohne Battery Cradles angeboten.

Sind V-Mount-Akkus enthalten?

Nein. Belegt sind zwei V-Mount Battery Cradles. V-Mount-Akkus selbst werden in den vorliegenden Unterlagen nicht als Bestandteil des Lieferumfangs genannt.

Warum sind zwei V-Mount Battery Cradles enthalten?

Das Deluxe Set ist so zusammengestellt, dass sowohl Sender als auch Empfänger mit einer V-Mount-Cradle ausgestattet werden können. Die Cradles sind für Bolt-7-TX- und RX-Geräte vorgesehen und lassen sich über die integrierte Schnittstelle direkt mit dem jeweiligen Gerät verbinden.

Was unterscheidet die V-Mount- von der Gold-Mount-Version?

Die Funk- und MAX-Funktionen sind dieselben. Der Unterschied liegt in der Akkuschnittstelle der enthaltenen Battery Cradles.

Die V-Mount-Ausführung trägt die MPN 10-2720-V. Die Gold-Mount-Deluxe-Ausführung ist ein separater Artikel.

Kann der Bolt 7 MAX RX direkt aufzeichnen?

Ja. Der MAX RX verfügt über einen integrierten Encoder und kann den empfangenen Zero-Delay-Feed auf SD-Karte aufzeichnen.

Kann das System auf iPads streamen?

Ja. Dafür wird der MAX RX über Ethernet mit einem geeigneten Wi-Fi-Router verbunden. Über die Teradek TV App ist anschließend ein lokaler Monitoring-Workflow mit bis zu 20 Geräten dokumentiert.

Ist Bolt 7 MAX mit älteren Bolt-Systemen kompatibel?

Für die drahtlose Videoübertragung ist Bolt 7 mit kompatiblen BB3-basierten Systemen wie Bolt 4K und Bolt 6 rückwärtskompatibel. Auch RF-X ist kompatibel. Ältere BB2-Systeme wie Bolt 500, Bolt 1000 und Bolt 3000 werden nicht unterstützt.

Der zusätzliche Bolt-7-Datenfunk setzt dagegen Bolt-7-Geräte auf beiden Seiten voraus.

Kann Video über USB-C übertragen werden?

Ja. USB-C unterstützt DisplayPort Alt Mode für Video, Audio und Kommunikation. Der Anschluss übernimmt jedoch nicht die Stromversorgung der Bolt-7-Geräte.

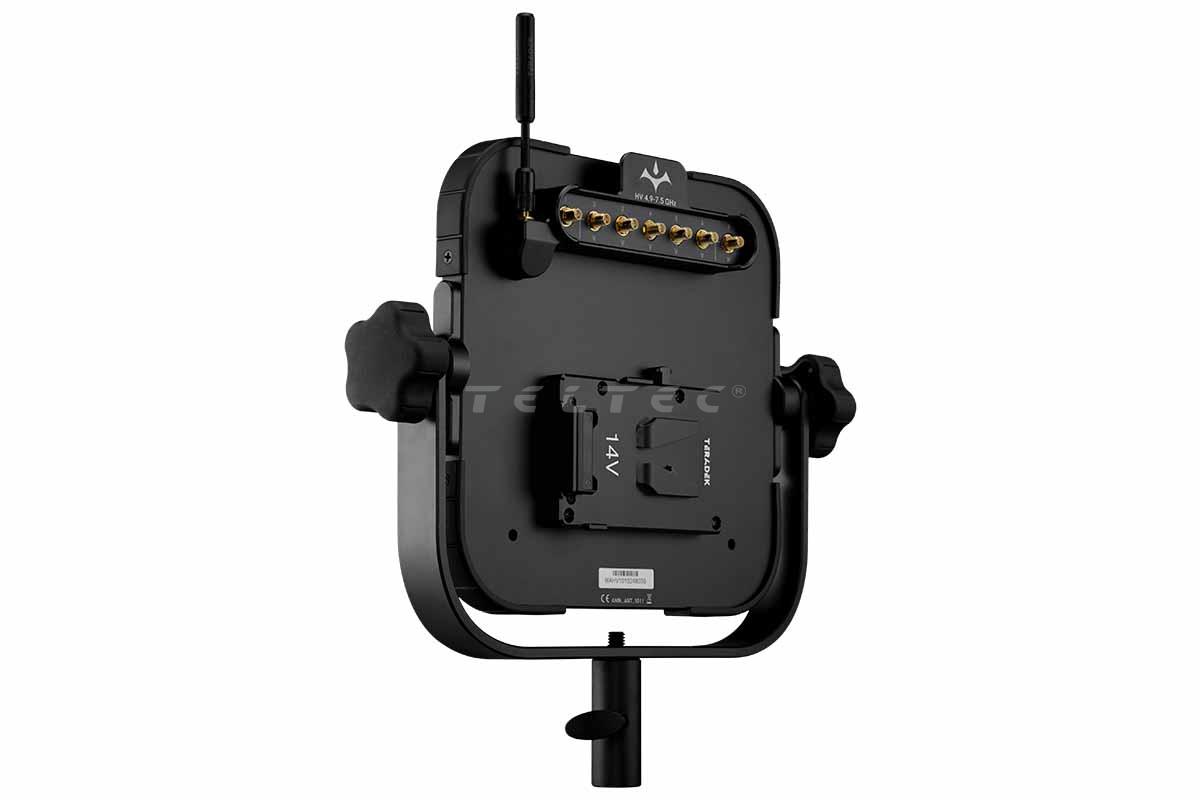

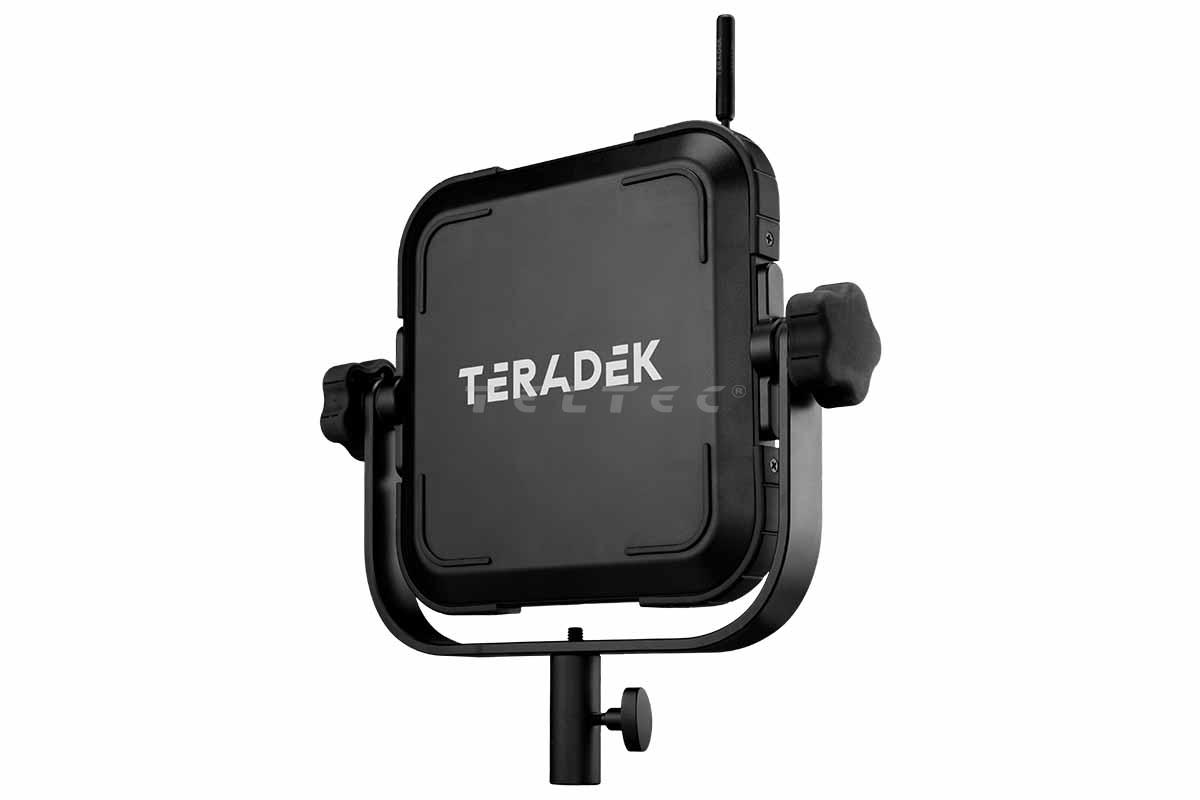

Kann der Bolt 7 MAX RX mit einem Array Panel verwendet werden?

Ja. Für die Nutzung des Bolt Array Panels ist der MAX RX die entsprechende Bolt-7-Empfängervariante.

Zubehör und Systemintegration

Zwingend benötigt

Für den Akkubetrieb werden geeignete V-Mount-Akkus benötigt. Die Battery Cradles selbst sind bereits enthalten. Konkrete Akkumodelle sollten anhand der elektrischen Anforderungen des Systems ausgewählt werden.

Häufig sinnvoll

Für lokale Streaming-Workflows kann ein geeigneter Wi-Fi-Router über Ethernet an den MAX RX angebunden werden.

Je nach Rig können außerdem zusätzliche Halterungen, Kabelmanagement und eine abgestimmte Montage für Sender und Empfänger sinnvoll sein.

Optional

Die Advanced Spectrum License erweitert Bolt 7 um zusätzliche Frequenzoptionen. Dokumentiert sind 4,9-GHz-Unterstützung, wo deren Nutzung zulässig ist, sowie 5-MHz-Kanäle. Die Lizenz ist gerätebezogen; TX und RX benötigen für die entsprechenden Funktionen jeweils eine eigene Lizenz.

Alternativen

Das Bolt 7 MAX Basisset 10-2720 ist sinnvoll, wenn keine Battery Cradles benötigt werden oder eine andere Stromversorgung vorgesehen ist.

Die Gold-Mount-Deluxe-Variante ist die entsprechende Alternative für Produktionen mit Gold-Mount-Akkusystem.

Bolt 7 750 und Bolt 7 1500 sind Optionen, wenn eine geringere Reichweite genügt und die MAX-spezifischen Funktionen nicht benötigt werden.

Das sollte man vor dem Kauf wissen

• 10-2720-V ist ausdrücklich die V-Mount-Deluxe-Variante.
• Zwei V-Mount Battery Cradles sind bereits enthalten.
• V-Mount-Akkus selbst sind nicht im Lieferumfang enthalten.
• Für ein Gold-Mount-System ist die separate Gold-Mount-Variante vorgesehen.
• Der Streaming-Workflow des MAX RX benötigt zusätzliche Netzwerkinfrastruktur.
• USB-C mit DP Alt Mode ersetzt nicht die Stromversorgung.
• Der zusätzliche Datenfunk funktioniert nur innerhalb eines vollständigen Bolt-7-Links.

Beratung zur Systemzusammenstellung

Beim Bolt 7 MAX Deluxe Set mit V-Mount sollte vor allem geprüft werden, ob V-Mount bereits der verwendete Akkustandard am Set ist und welche Akkus hinsichtlich elektrischer Anforderungen zum geplanten Betrieb passen. Da zwei Battery Cradles bereits enthalten sind, bietet diese Variante gegenüber dem normalen MAX-Set eine direkt vorbereitete Lösung für TX und RX. Zusätzlich sollten bei Bedarf Monitoring, Streaming, Montage und weitere Bolt-7-Systemkomponenten in die Planung einbezogen werden.
