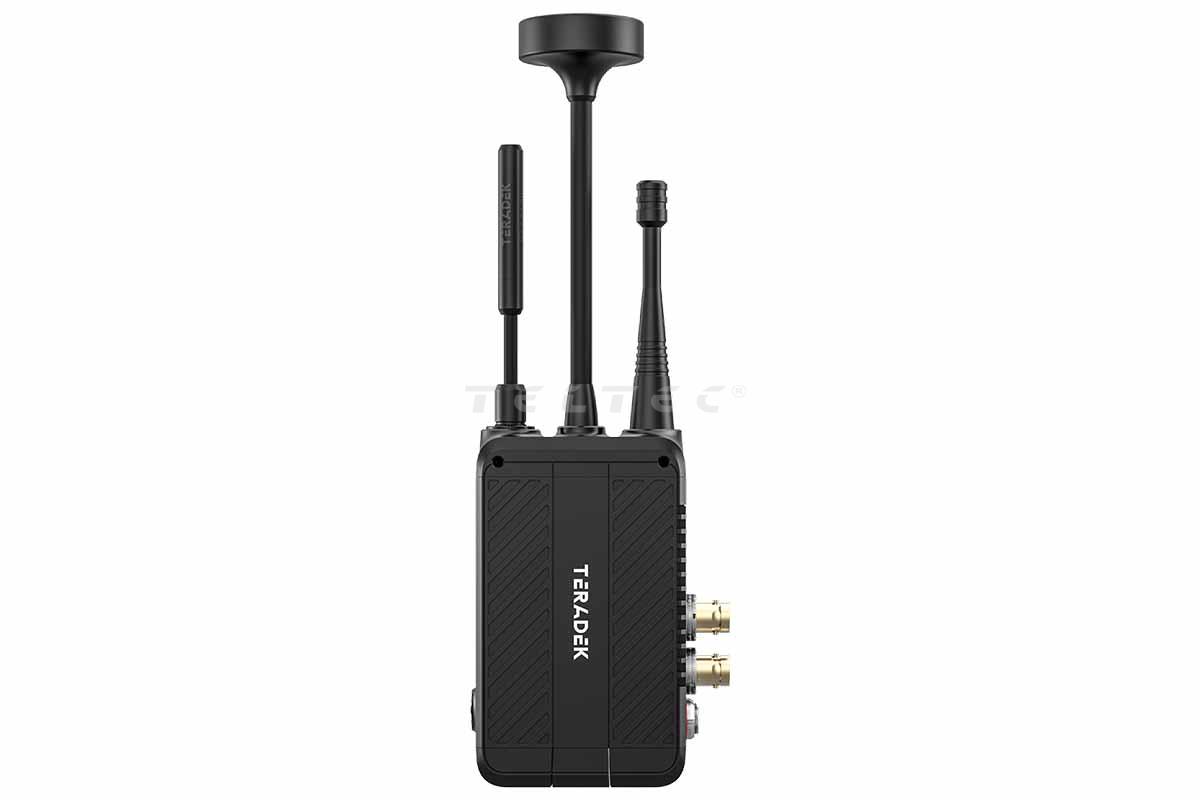

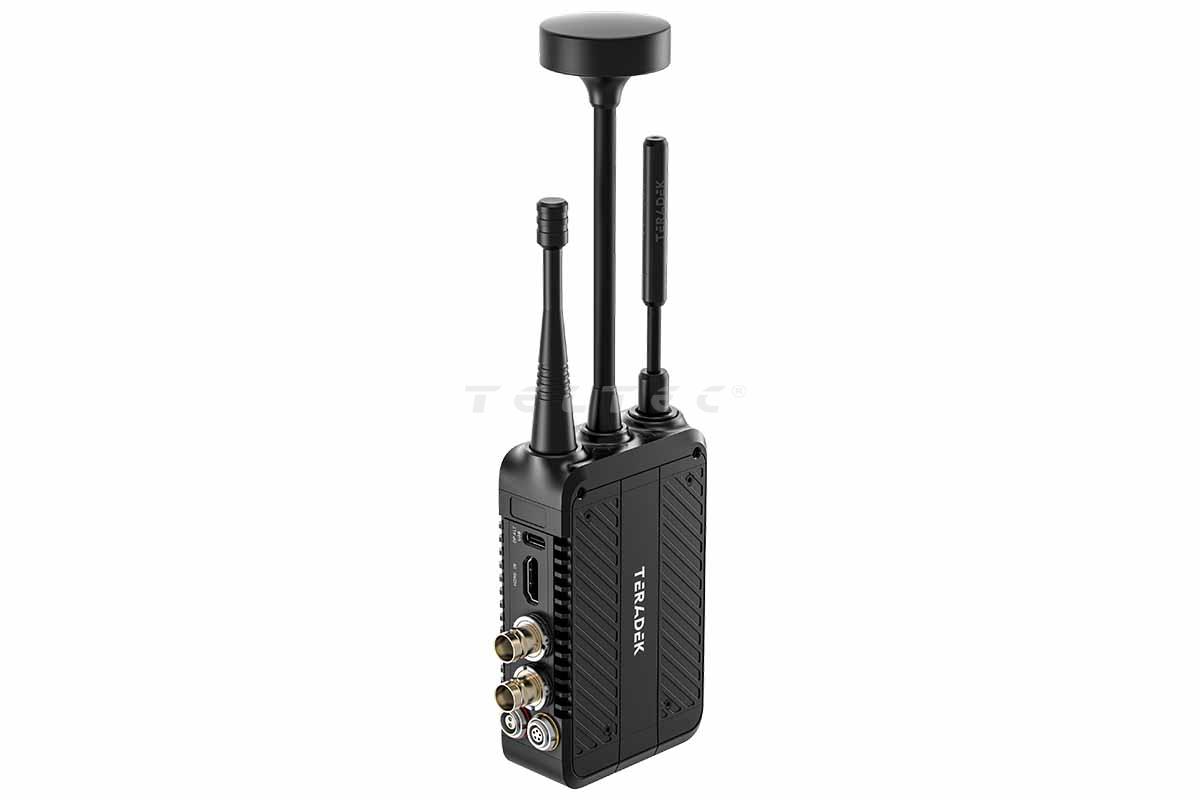

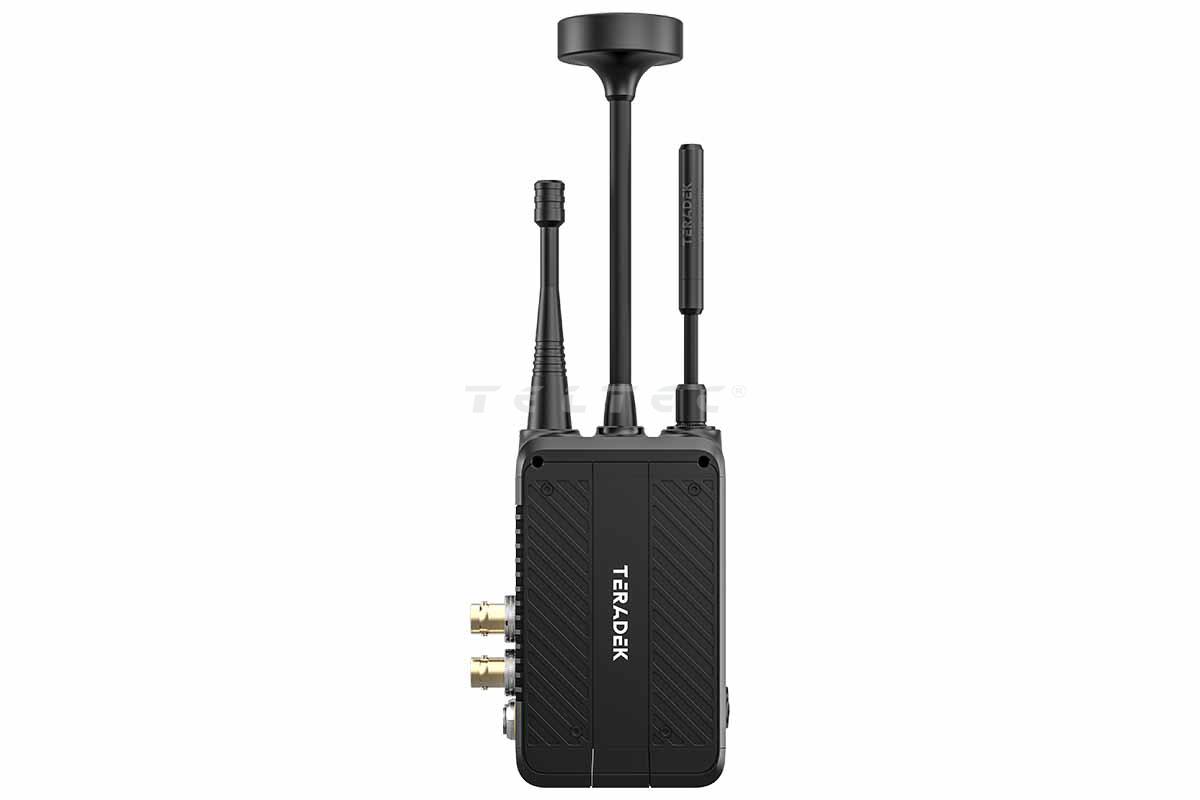

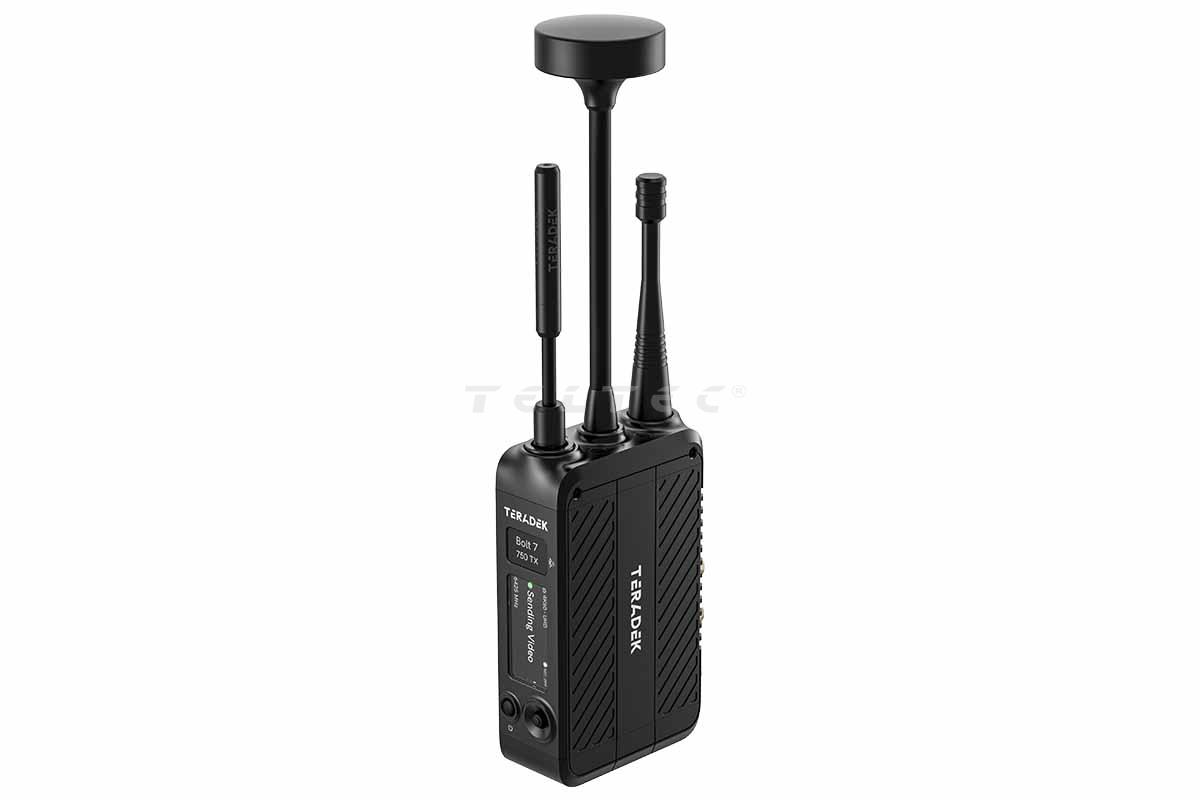

Teradek Bolt 7 750 12G-SDI/HDMI Wireless TX

Teradek Bolt 7 750 12G-SDI/HDMI Wireless TX ist ein professioneller Zero-Delay-Videofunk-Sender für 4K-HDR-Workflows über 12G-SDI, HDMI und USB-C mit DisplayPort Alt Mode. Die 750-Variante ist für eine Systemreichweite bis 750 ft / 228 m ausgelegt und ergänzt die drahtlose Videoübertragung um einen separaten Datenfunkkanal für Kamera- und Monitorsteuerung, Ethernet-Transport und Color-Workflows. Es handelt sich ausschließlich um den Sender; ein Empfänger ist nicht Bestandteil dieses Artikels.

Das Wichtigste in 4 Punkten

• Zero-Delay-Videofunk-Sender für 4K-HDR-Workflows über 12G-SDI und HDMI
• 750-Variante für Systemreichweiten bis 750 ft / 228 m
• separater Datenfunkkanal für Camera Control, Monitor Control, Ethernet und Color-Workflows
• kompakter TX mit hochauflösendem Farbdisplay, vereinfachtem Pairing und USB-C mit DisplayPort Alt Mode

Für wen ist Teradek Bolt 7 750 Wireless TX geeignet?

Der Bolt 7 750 TX richtet sich an professionelle Film-, Broadcast-, Live- und Commercial-Produktionen, die einen einzelnen Sender für ein neues oder bereits vorhandenes kompatibles Teradek-Funksystem benötigen. Er eignet sich damit beispielsweise als zusätzlicher Sender für eine weitere Kamera oder zum Aufbau einer Funkstrecke mit einem separat ausgewählten kompatiblen Empfänger.

Durch das kompakte Sendergehäuse ist der Bolt 7 TX insbesondere für Handheld-, Steadicam-, Gimbal- und Broadcast-Kamera-Rigs vorgesehen. Teradek beschreibt den Bolt 7 TX als deutlich kompakter als die vorherige Generation; gegenüber dem Bolt 6 XT ist das Sendergehäuse um 20 % kleiner.

In der Praxis

Der Bolt 7 750 TX übernimmt Videosignale über 12G-SDI oder HDMI und überträgt sie drahtlos an einen kompatiblen Empfänger. Zusätzlich zum Videofunk besitzt Bolt 7 einen separaten Datenfunkkanal. In Europa ist dafür das 863–868-MHz-SRD-Band dokumentiert. Damit können unter anderem Kamera- und Monitorsteuerung, Ethernet-basierte Kommunikation und Color-Management-Workflows drahtlos umgesetzt werden.

Für den zusätzlichen Datenfunk ist die Empfängerwahl wichtig: Beide Geräte müssen zur Bolt-7-Serie gehören, damit der neue Datenkanal genutzt werden kann. Bei einer gemischten Kombination wie Bolt 7 TX mit einem kompatiblen Bolt 6 RX kann der Videoweg genutzt werden, nicht jedoch der neue Bolt-7-Datenfunk.

USB-C unterstützt DisplayPort Alt Mode und eröffnet eine weitere Möglichkeit zur Videozuführung. Bei kompatiblen Kameras können Video, Audio und Kommunikation über eine USB-C-Verbindung zum TX übertragen werden. Als Beispiele für DP-Alt-Mode-fähige Quellen nennt Teradek Blackmagic PYXIS und iPhone. Der USB-C-Anschluss versorgt den Bolt 7 TX dabei nicht mit Betriebsstrom; der Sender benötigt eine separate Stromversorgung.

Neben dem drahtlosen Pairing unterstützt Bolt 7 auch kabelgebundenes Pairing. Dafür werden TX und RX über eine 5-Pin-zu-USB-C-Verbindung miteinander verbunden.

Hinweise

• Dieser Artikel enthält ausschließlich den Bolt 7 750 Sender.
• Ein Bolt-7-Empfänger ist nicht Bestandteil dieses Artikels.
• Die 750-Variante ist für eine Systemreichweite bis 750 ft / 228 m ausgelegt.
• Bolt 7 1500 TX und Bolt 7 MAX TX sind separate Reichweitenvarianten.
• Für den neuen Bolt-7-Datenfunk wird ein Bolt-7-Empfänger benötigt.
• USB-C mit DisplayPort Alt Mode übernimmt nicht die Stromversorgung des Senders.
• Recording, SD-Kartenslot und Streaming-Funktionen des Bolt 7 MAX RX sind keine Funktionen dieses Senders.

Hauptmerkmale

• Reichweite: bis 750 ft / 228 m im entsprechenden 750-System
• Auflösung: 4K HDR
• Frequenzbereich Video: 5 GHz / 6 GHz
• Datenfunk Europa: 863–868 MHz SRD
• Bandbreite: für den Standardbetrieb nicht vollständig spezifiziert

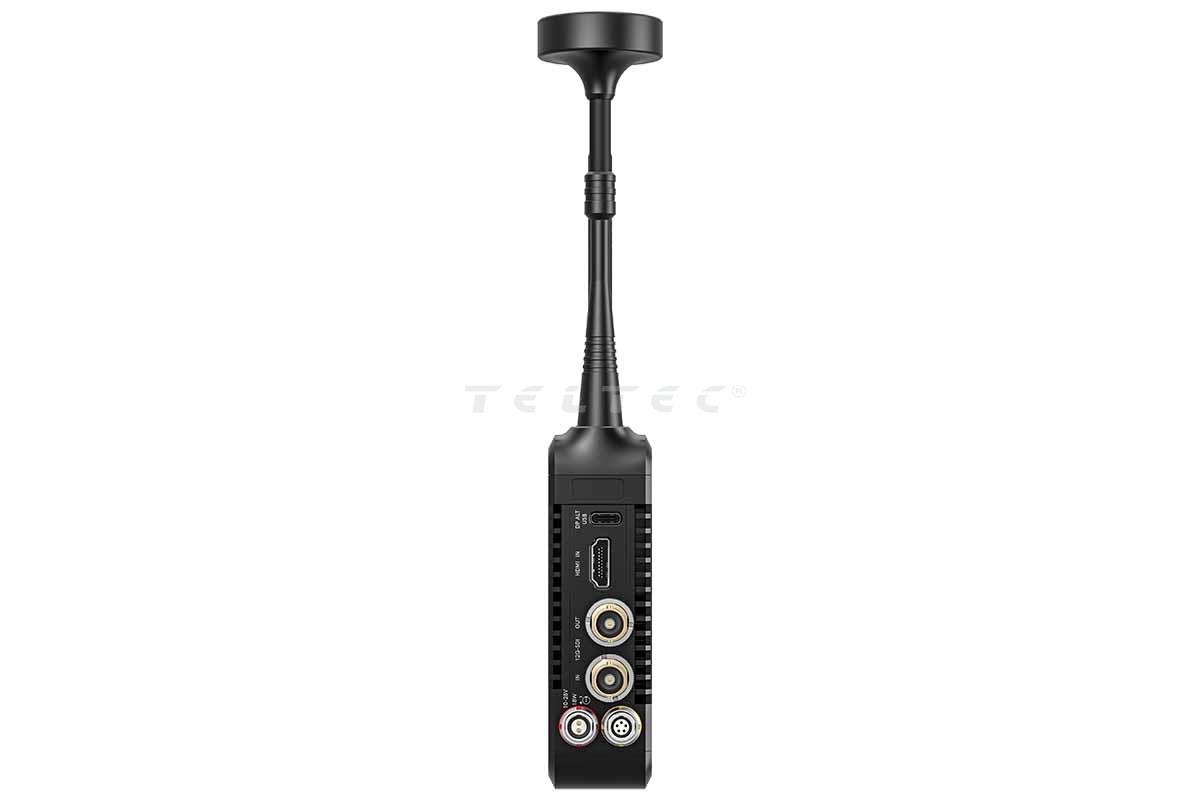

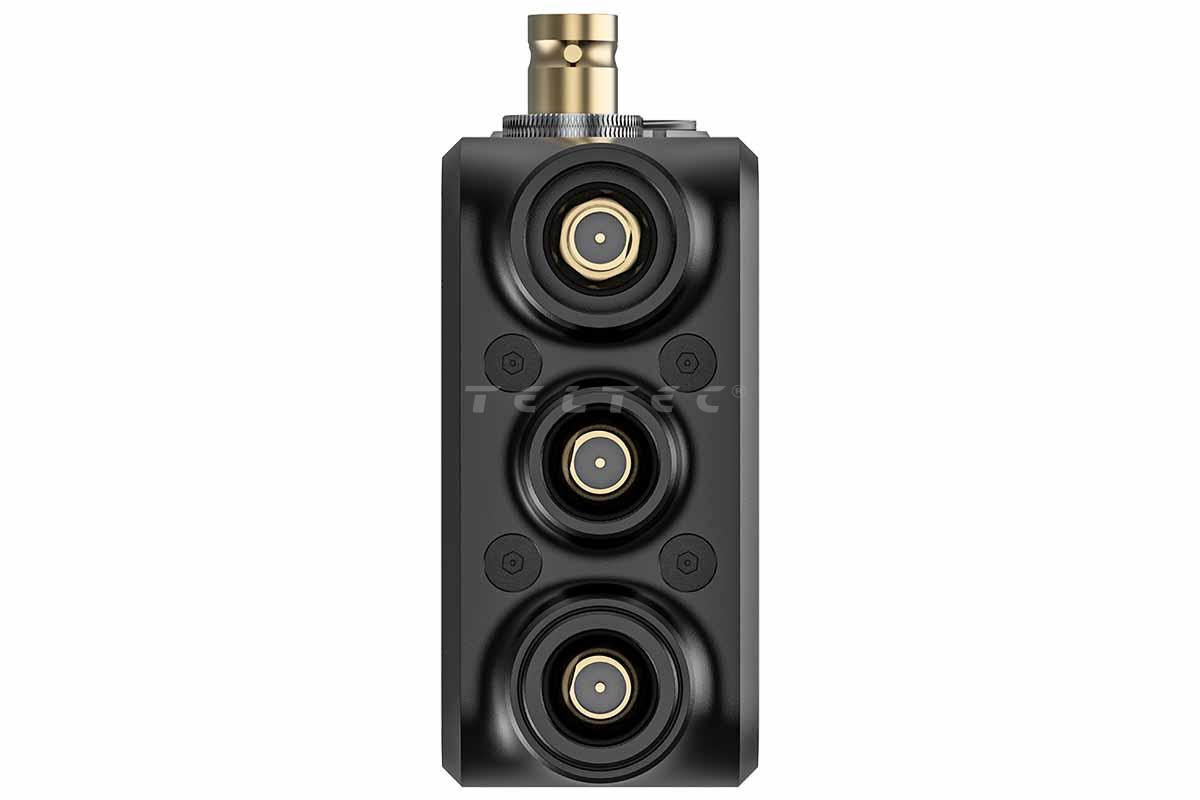

• Anschlüsse: 12G-SDI Eingang/Ausgang, HDMI Eingang, USB-C mit DisplayPort Alt Mode, 5-Pin für Daten/Ethernet, 2-Pin-Stromanschluss
• Audio: Übertragung über USB-C mit DisplayPort Alt Mode belegt; konkrete Audioformate/-kanäle nicht spezifiziert
• Kanäle: nicht vollständig spezifiziert
• Latenz: Zero-Delay-System; kein numerischer Bolt-7-Latenzwert spezifiziert
• Leistungsaufnahme: nicht spezifiziert
• Stromversorgung: externe Stromversorgung erforderlich
• separater Datenfunk für Kamera-/Monitorsteuerung, Ethernet und Color-Workflows
• hochauflösendes Farbdisplay
• drahtloses und kabelgebundenes Pairing
• kompaktes kameraseitiges TX-Gehäuse
• Anschlussmöglichkeit für separat erhältliches Bolt-7-Battery-Cradle

Lieferumfang

1x Teradek Bolt 7 750 12G-SDI/HDMI Wireless TX

Technische Daten

FAQs

Ist beim Teradek Bolt 7 750 TX ein Empfänger enthalten?

Nein. MPN 10-2701 ist der einzelne Bolt 7 750 Sender. Für eine vollständige Funkstrecke wird ein kompatibler Empfänger benötigt.

Wer Sender und Empfänger gemeinsam benötigt, sollte die entsprechende TX/RX-Set-Variante wählen.

Was unterscheidet den Bolt 7 750 TX vom Bolt 7 1500 TX und Bolt 7 MAX TX?

Die drei Sender werden als separate Reichweitenvarianten angeboten: 750 für bis zu 750 ft / 228 m, 1500 für bis zu 1.500 ft / 450 m und MAX für bis zu 5.000 ft / 1,5 km. Teradek bestätigt, dass alle drei Bolt-7-Sender dieselbe Gehäusegröße besitzen.

Ist der Bolt 7 750 TX mit älteren Bolt-Empfängern kompatibel?

Für die drahtlose Videoübertragung ist Bolt 7 mit BB3-basierten Bolt-Systemen kompatibel. Teradek nennt unter anderem Bolt 4K und Bolt 6; in den Produktunterlagen wird außerdem RF-X aufgeführt. Ältere BB2-Systeme wie Bolt 500, Bolt 1000 und Bolt 3000 sind nicht kompatibel. Bei Bolt 4K steht 6 GHz nicht zur Verfügung.

Funktioniert der neue Datenfunk mit einem Bolt 6 RX?

Nein. Der neue Bolt-7-Datenfunk setzt Bolt-7-Geräte auf beiden Seiten voraus. In einer kompatiblen gemischten Kombination kann der Videoweg funktionieren, der neue Datenkanal jedoch nicht.

Kann eine Kamera über USB-C an den Bolt 7 750 TX angeschlossen werden?

Ja, wenn die Kamera beziehungsweise Quelle DisplayPort Alt Mode über USB-C unterstützt. Über die Verbindung können Video, Audio und Kommunikation zum Sender übertragen werden. Teradek nennt Blackmagic PYXIS und iPhone als Beispiele für entsprechende DP-Alt-Mode-Quellen.

Wird der Bolt 7 TX über USB-C mit Strom versorgt?

Nein. USB-C überträgt beim Bolt 7 Video und Daten, übernimmt aber nicht die Stromversorgung. Der TX benötigt eine externe Stromquelle.

Wie funktioniert das kabelgebundene Pairing?

TX und RX können über eine 5-Pin-zu-USB-C-Verbindung gekoppelt werden. Der Sender wird dabei automatisch zur Liste der gespeicherten Sender des Empfängers hinzugefügt und für die Verwendung aktiviert.

Braucht Camera Control mit einem SmallHD Monitor eine zusätzliche Lizenz?

Für Camera Control über einen SmallHD Monitor ist eine separate SmallHD Camera Control License erforderlich. Auf dem Bolt 7 selbst ist dafür keine zusätzliche Camera-Control-Lizenz erforderlich.

Zubehör und Systemintegration

Zwingend benötigt

Für den Aufbau einer vollständigen Funkstrecke wird ein kompatibler Empfänger benötigt. Soll zusätzlich der neue Bolt-7-Datenfunk genutzt werden, muss auch der Empfänger aus der Bolt-7-Serie stammen.

Außerdem benötigt der Sender eine geeignete externe Stromversorgung.

Häufig sinnvoll

Für akkubasierte Kamera-Rigs sind separat erhältliche Bolt-7-Battery-Cradles vorgesehen. Teradek dokumentiert V-Mount sowie 14-V- und 26-V-Gold-Mount-Ausführungen. Die Cradles werden über die Bolt-7-Schnittstelle angebunden und sind reversibel für Sender und Empfänger ausgelegt.

Optional

Die Advanced Spectrum License erweitert Bolt 7 um 4,9-GHz-Frequenzen, soweit deren Nutzung zulässig ist, sowie 5-MHz-Kanäle. Die Lizenz ist an die Seriennummer des jeweiligen Geräts gebunden. Sender und Empfänger benötigen für die entsprechenden Advanced-Spectrum-Funktionen jeweils eine eigene Lizenz.

Alternativen

Bolt 7 1500 TX ist die entsprechende Sender-Variante für eine Systemreichweite bis 1.500 ft / 450 m.

Bolt 7 MAX TX ist die MAX-Reichweitenvariante für Systeme bis 5.000 ft / 1,5 km.

Wer Sender und Empfänger gemeinsam benötigt, sollte statt des Einzel-TX das entsprechende Bolt-7-TX/RX-Set wählen.

Das sollte man vor dem Kauf wissen

• MPN 10-2701 ist nur der Sender – ein Empfänger ist nicht enthalten.
• Für den neuen Datenfunk muss auch die Empfängerseite Bolt 7 verwenden.
• Die angegebene Reichweite bis 750 ft / 228 m beschreibt die 750-Systemvariante und nicht einen autarken Betrieb des Senders.
• USB-C mit DisplayPort Alt Mode versorgt den Sender nicht mit Strom.
• Die vollständigen unterstützten Videoformate und Frameraten sind in den vorliegenden Unterlagen nicht spezifiziert.
• Leistungsaufnahme und genauer Eingangsspannungsbereich sind ebenfalls nicht ausreichend dokumentiert.

Beratung zur Systemzusammenstellung

Beim einzelnen Bolt 7 750 TX ist vor allem die Empfängerseite entscheidend. Für ein neues System sollte geprüft werden, welcher Bolt-7-Empfänger zur benötigten Reichweite und zum gewünschten Workflow passt. Bei der Integration in ein bestehendes Bolt-System muss zusätzlich zwischen der rückwärtskompatiblen Videoübertragung und dem nur innerhalb einer vollständigen Bolt-7-Verbindung verfügbaren Datenfunk unterschieden werden. Stromversorgung und Montage sollten passend zum jeweiligen Kamera-Rig geplant werden.
