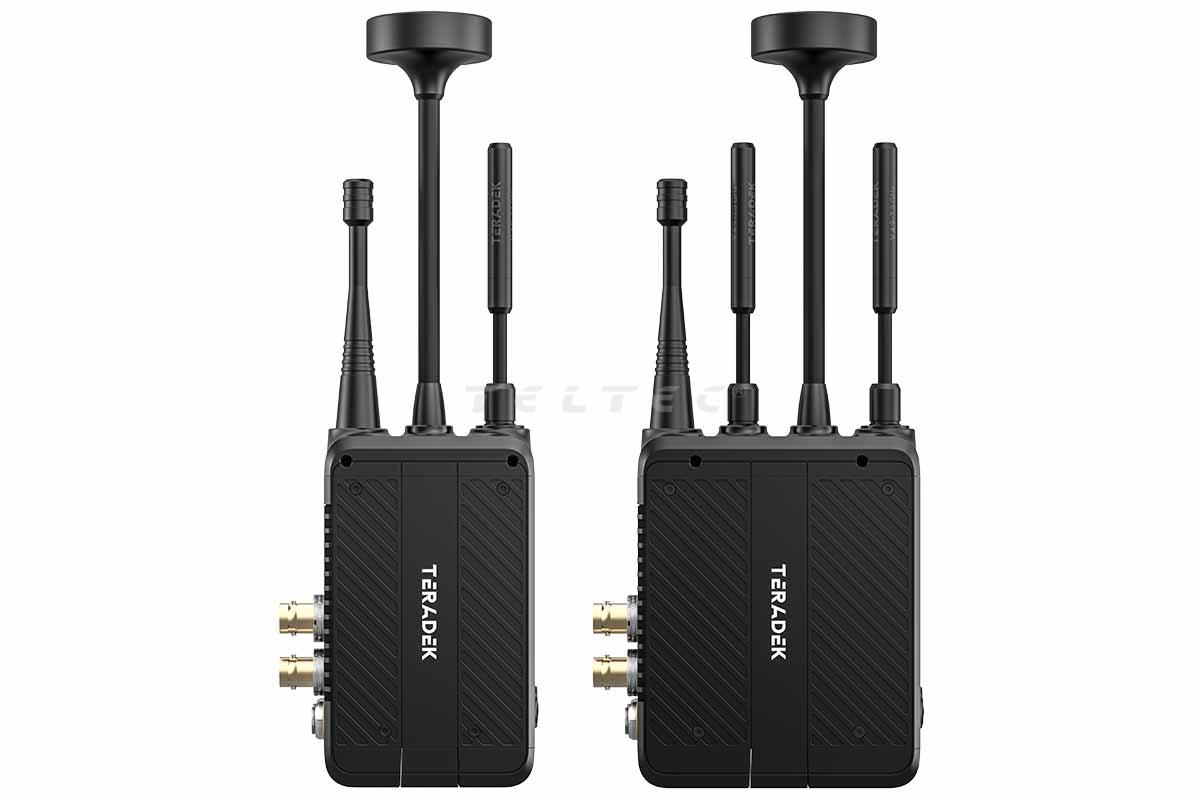

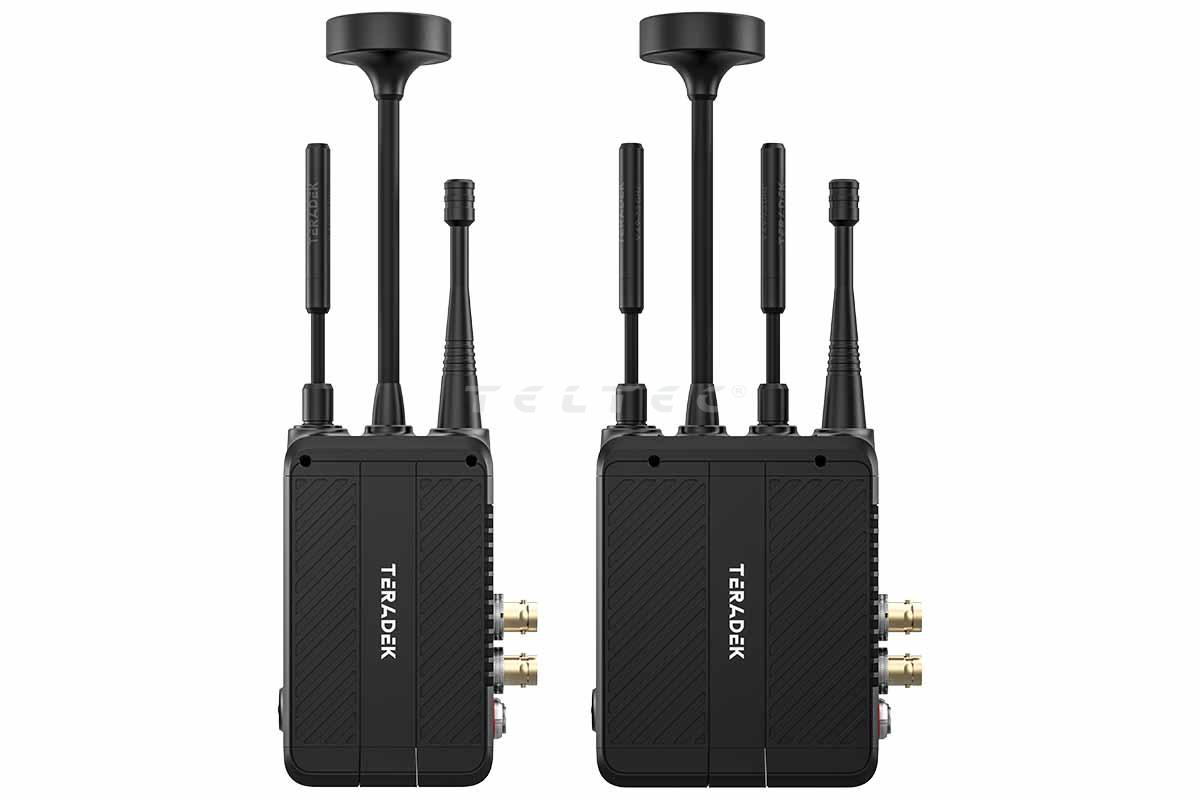

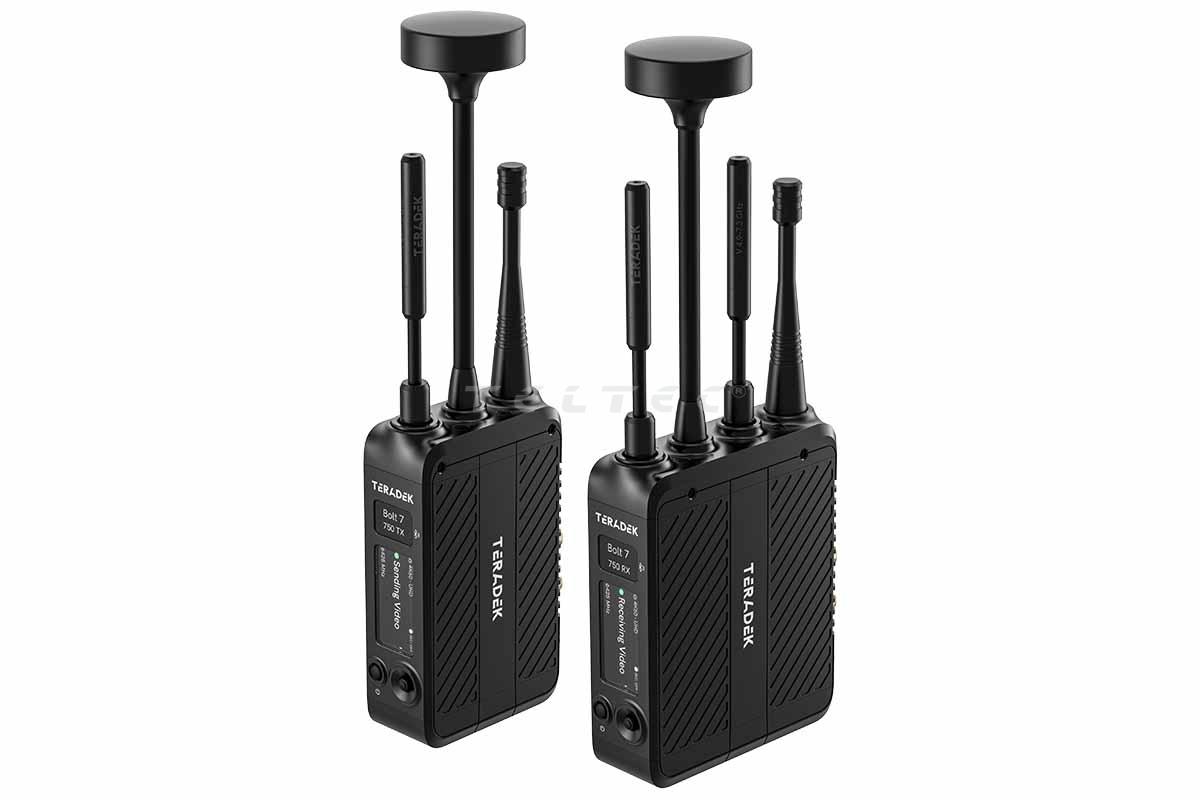

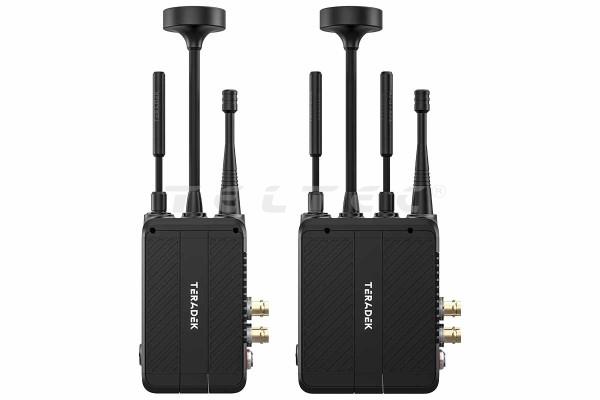

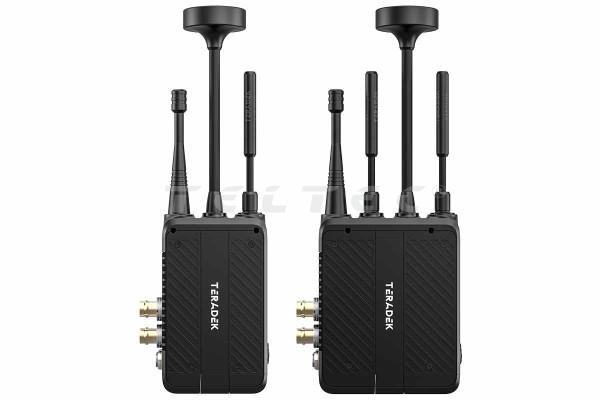

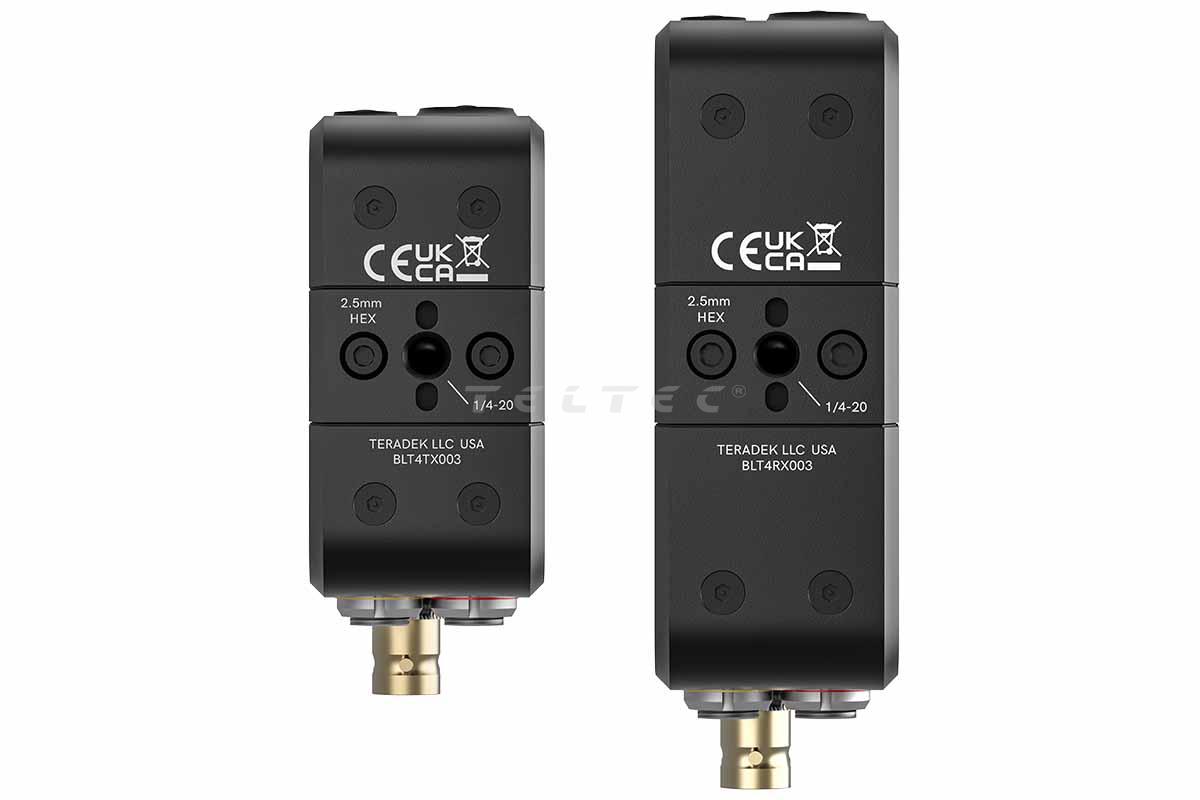

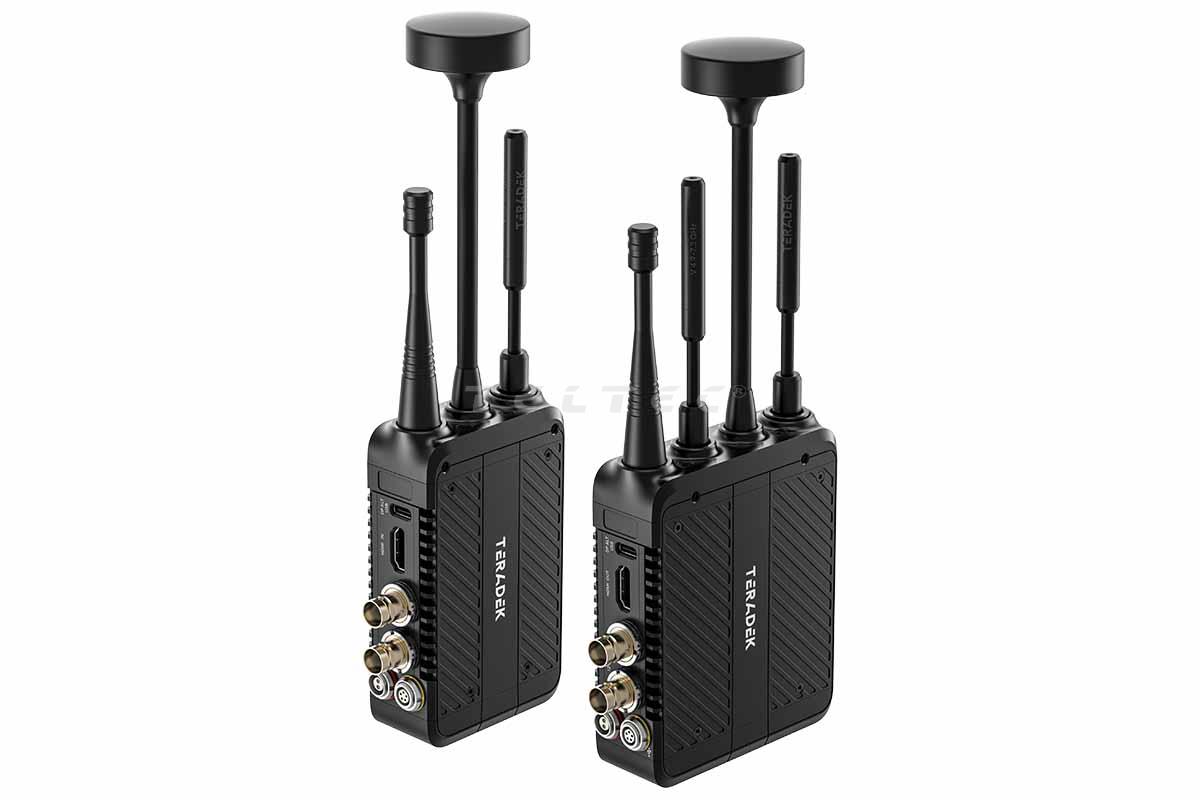

Teradek Bolt 7 750 12G-SDI/HDMI Wireless TX/RX (no battery cradles)

Teradek Bolt 7 750 12G-SDI/HDMI Wireless TX/RX ist eine professionelle Zero-Delay-Videofunkstrecke mit Sender und Empfänger für 4K-HDR-Workflows über 12G-SDI und HDMI. Die 750-Variante ist für Reichweiten bis 750 ft / 228 m ausgelegt und ergänzt die drahtlose Videoübertragung um einen separaten Datenfunkkanal für Kamera- und Monitorsteuerung, Ethernet-Transport sowie Color-Workflows. Diese Ausführung wird ohne Battery Cradles geliefert.

Das Wichtigste in 4 Punkten

• Zero-Delay-Videofunkstrecke für 4K-HDR-Workflows über 12G-SDI und HDMI
• Reichweite der 750-Variante bis 750 ft / 228 m
• separater drahtloser Datenkanal für Kamera-/Monitorsteuerung, Ethernet und Color-Workflows
• kompaktes Bolt-7-Gehäuse mit hochauflösendem Farbdisplay, vereinfachtem Pairing und USB-C mit DisplayPort Alt Mode

Für wen ist Teradek Bolt 7 750 geeignet?

Das Bolt 7 750 richtet sich an professionelle Film-, Broadcast-, Live- und Commercial-Produktionen, bei denen ein latenzfreier drahtloser Videoweg mit zusätzlicher Datenkommunikation benötigt wird. Das kompaktere Sendergehäuse eignet sich insbesondere für Kamera-Rigs, Handheld-Setups, Steadicam- und Gimbal-Anwendungen.

Die 750-Version ist die kürzeste Reichweitenvariante der Bolt-7-Serie. Für größere Distanzen stehen separate 1500- und MAX-Modelle zur Verfügung. Dabei handelt es sich um eigenständige Varianten und nicht um per Software umschaltbare Reichweitenstufen.

In der Praxis

Bolt 7 überträgt Video und Produktionsdaten über getrennte Funkpfade. Neben der 5-/6-GHz-basierten Videoverbindung besitzt das System einen zusätzlichen Datenfunkkanal. In Europa arbeitet dieser im 863–868-MHz-SRD-Band. Darüber lassen sich beispielsweise Kamera- und Monitorsteuerung, Ethernet-basierte Daten sowie Color-Management-Workflows übertragen.

Für den Datenfunk ist ein vollständiges Bolt-7-System erforderlich: Wird ein Bolt-7-Gerät mit einem kompatiblen Empfänger oder Sender einer älteren Bolt-Generation kombiniert, steht die drahtlose Videoübertragung zur Verfügung, der neue Bolt-7-Datenkanal jedoch nicht.

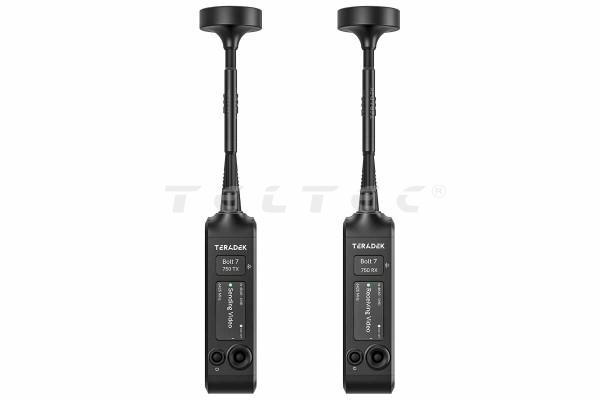

Das neue Farbdisplay vereinfacht Einrichtung und Kontrolle direkt am Gerät. Zusätzlich zum drahtlosen Pairing unterstützt Bolt 7 ein kabelgebundenes Pairing über die 5-Pin-/USB-C-Verbindung.

USB-C unterstützt DisplayPort Alt Mode. Damit kann der Sender mit entsprechend ausgestatteten Kameras Video, Audio und Kommunikation über USB-C übernehmen; der Empfänger kann DP-Alt-Mode-Signale an kompatible Monitore ausgeben. Die USB-C-Verbindung versorgt Bolt 7 dabei nicht mit Betriebsstrom – Sender und Empfänger benötigen eine separate Stromversorgung.

Hinweise

• Diese Ausführung ist das Bolt 7 750 TX/RX-Set mit 228 m Reichweite.
• Battery Cradles sind bei MPN 10-2700 nicht enthalten.
• Bolt 7 1500 und Bolt 7 MAX sind separate Reichweitenvarianten.
• Aufnahme und Streaming direkt am Empfänger gehören zum Bolt 7 MAX RX, nicht zum hier angebotenen Bolt 7 750 RX.
• MAX Deluxe Sets mit Gold-Mount- oder V-Mount-Battery-Cradles sind separate Artikelvarianten.
• Für den neuen Bolt-7-Datenfunk müssen sowohl Sender als auch Empfänger aus der Bolt-7-Serie stammen.

Hauptmerkmale

• Reichweite: bis 228 m
• 4K-HDR-Videofunkübertragung

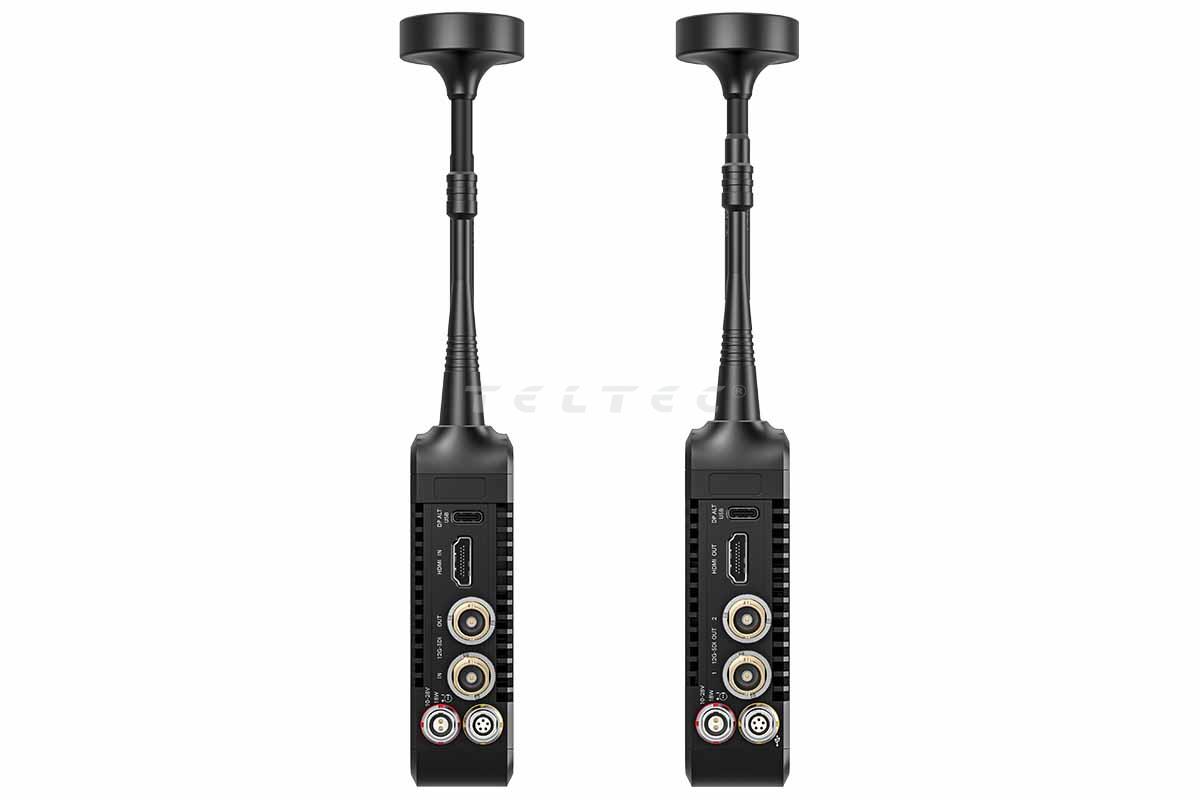

• 12G-SDI und HDMI
• 5-GHz-/6-GHz-Videofunk
• separater Datenfunkkanal; in Europa 863–868 MHz SRD
• Kamera- und Monitorsteuerung über den Datenkanal
• Ethernet- und Color-Management-Workflows
• Zero-Delay-Betrieb
• hochauflösendes Farbdisplay
• drahtloses und kabelgebundenes Pairing
• USB-C mit DisplayPort Alt Mode
• rückwärtskompatible Videoübertragung mit Bolt 4K, Bolt 6 und RF-X
• kompaktes TX-Gehäuse
• Anschlussmöglichkeit für separat erhältliche Bolt-7-Battery-Cradles

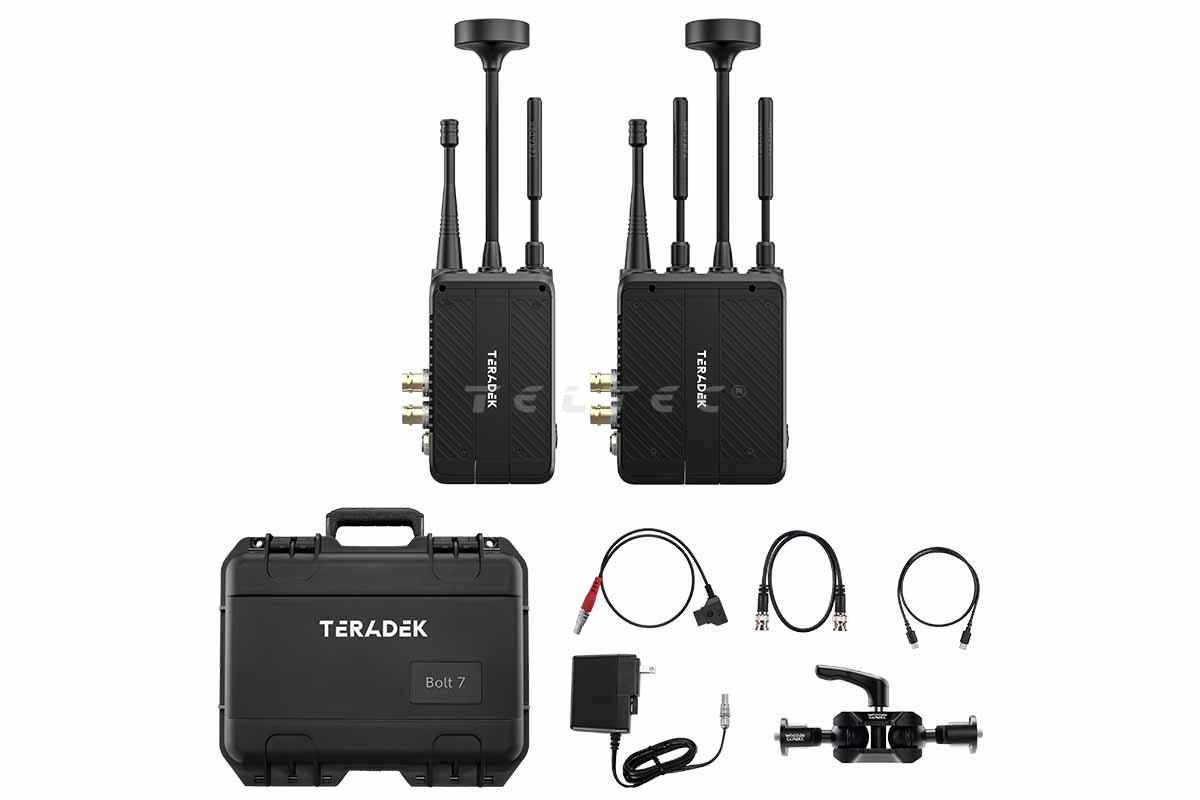

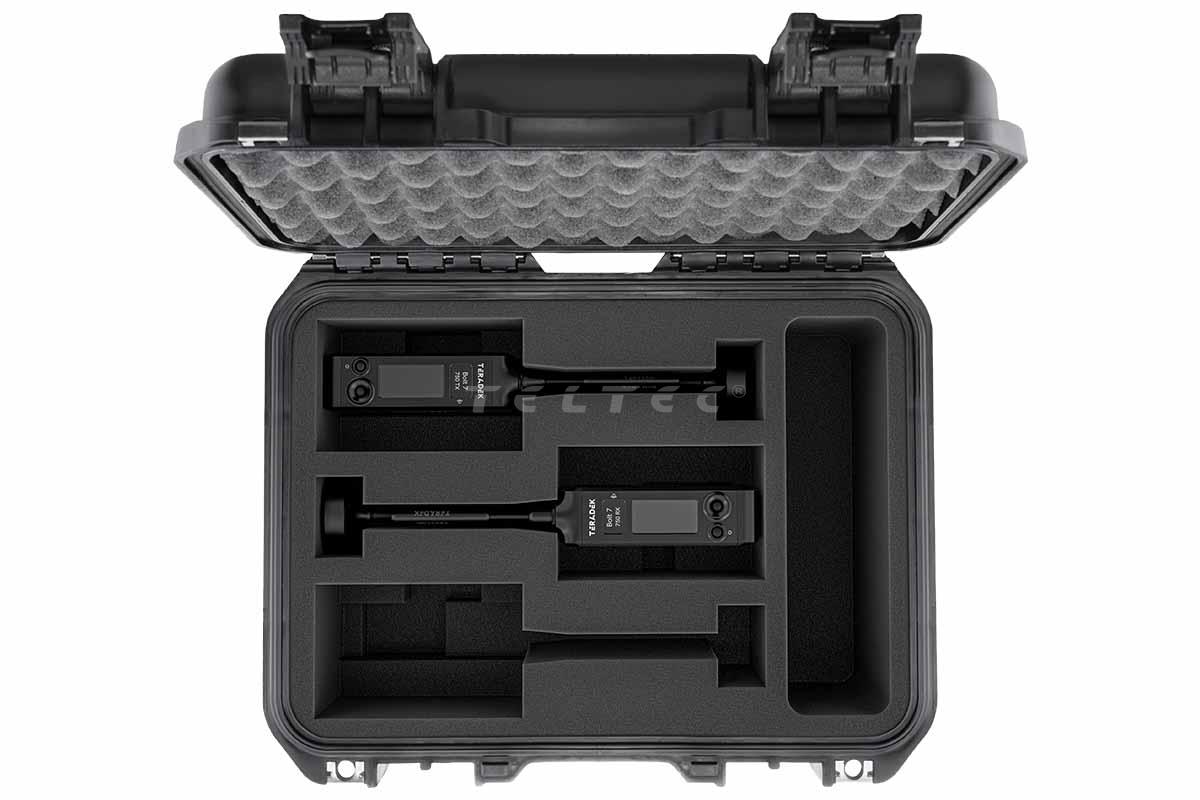

Lieferumfang

• 1x Teradek Bolt 7 750 Sender
• 1x Teradek Bolt 7 750 Empfänger
• 3x 2-dBi-Antenne, 4,9–7,3 GHz, RP-SMA
• 2x 2-dBi-Mushroom-Antenne, 4,9–7,3 GHz, RP-SMA
• 2x Antenne, 865–926 MHz
• 2x 12G-SDI BNC-auf-BNC-Kabel, 46 cm
• 1x DP-Alt-Mode USB-C-auf-USB-C-Kabel
• 2x 2-Pin-auf-PowerTap-Kabel
• 1x 2-Pin-Netzteil mit 36-W-AC-Adapter
• 1x 5-Pin-auf-USB-C-Kabel
• 1x Wooden Camera Universal Ultra Arm Mini mit 1/4"-20- und 3/8"-16-Anschluss

Hinweis

Battery Cradles sind nicht enthalten.

Technische Daten

FAQs

Was unterscheidet Bolt 7 750 von Bolt 7 1500 und Bolt 7 MAX?

Bolt 7 750 ist für eine Reichweite bis 750 ft / 228 m ausgelegt. Bolt 7 1500 ist die separate Variante für bis zu 1.500 ft / 450 m. Bolt 7 MAX bildet die Reichweitenspitze der Serie mit bis zu 5.000 ft / 1,5 km. Die unterschiedlichen Reichweiten sind eigenständige Produktvarianten.

Kann der Bolt 7 750 RX auch auf SD-Karte aufzeichnen?

Nein. Der Encoder mit SD-Karten-Aufzeichnung ist eine Funktion des Bolt 7 MAX RX. Diese Funktion gehört nicht zum Bolt 7 750 RX und nicht zum Bolt 7 1500 RX.

Sind Battery Cradles im Bolt 7 750 Set enthalten?

Nein. MPN 10-2700 ist ausdrücklich die Variante ohne Battery Cradles. Bolt-7-Battery-Cradles für V-Mount sowie 14-V- und 26-V-Gold-Mount sind separat erhältlich. MAX Deluxe Sets mit bereits enthaltenen Battery Cradles bilden separate Artikelvarianten.

Ist Bolt 7 mit älteren Bolt-Systemen kompatibel?

Für die drahtlose Videoübertragung ist Bolt 7 mit BB3-basierten Systemen kompatibel. Das sind unter anderem Bolt 4K und Bolt 6; RF-X wird ebenfalls als kompatibel aufgeführt. Ältere BB2-Systeme wie Bolt 500, Bolt 1000 und Bolt 3000 werden nicht unterstützt. Bei Bolt 4K steht 6 GHz nicht zur Verfügung.

Funktioniert der neue Datenfunk auch zusammen mit einem Bolt 6?

Nein. Für den zusätzlichen Bolt-7-Datenkanal müssen Sender und Empfänger aus der Bolt-7-Serie stammen. Eine Kombination aus beispielsweise Bolt 7 TX und Bolt 6 RX kann den kompatiblen Videoweg nutzen, nicht aber den neuen Datenfunkkanal.

Kann Bolt 7 Video über USB-C übertragen?

Ja. USB-C unterstützt DisplayPort Alt Mode. Am TX können entsprechend kompatible Quellen angeschlossen werden; am RX ist die Ausgabe an kompatible Monitore möglich. Video, Audio und Kommunikation können dabei über die USB-C-Verbindung laufen. Sender und Empfänger benötigen trotzdem eine separate Stromversorgung.

Zubehör und Systemintegration

Häufig sinnvoll: Für kamera- oder monitorseitige Akkuspeisung stehen separat erhältliche Bolt-7-Battery-Cradles für V-Mount, 14-V-Gold-Mount und 26-V-Gold-Mount zur Verfügung. Die Cradles nutzen die integrierte Pogo-Pin-Schnittstelle und können Batteriemetadaten übertragen.

Optional: Die Advanced Spectrum License erweitert Bolt 7 um 4,9-GHz-Unterstützung, wo diese zulässig ist, sowie 5-MHz-Kanäle. Die Lizenz wird pro Gerät aktiviert und ist nicht übertragbar; für die entsprechenden Funktionen benötigen TX und RX jeweils eine eigene Lizenz.

Systemergänzungen: Bei größerem Reichweitenbedarf sind Bolt 7 1500 und Bolt 7 MAX die passenden Varianten innerhalb derselben Generation. Bolt 7 MAX ist zusätzlich die relevante Variante, wenn Funktionen wie Recording und Streaming am MAX-Empfänger benötigt werden.

Das sollte man vor dem Kauf wissen

• 10-2700 ist die 750-ft-/228-m-Variante. Für größere Übertragungsdistanzen sind Bolt 7 1500 oder MAX vorgesehen.
• Battery Cradles gehören nicht zum Lieferumfang dieses Sets.
• Der neue Datenfunkkanal funktioniert nur, wenn beide Seiten Bolt-7-Geräte sind.
• USB-C mit DP Alt Mode ersetzt nicht die Stromversorgung von TX oder RX.
• Recording auf SD-Karte und die Encoder-/Streaming-Funktionen des RX MAX gehören nicht zum Bolt 7 750.

Beratung zur Systemzusammenstellung

Beim Bolt 7 750 ist vor allem zu entscheiden, ob die Reichweite von 750 ft / 228 m für den geplanten Einsatz ausreicht oder eine 1500- bzw. MAX-Variante sinnvoller ist. Ebenso sollte die Stromversorgung früh eingeplant werden: Das 10-2700-Set wird ohne Battery Cradles geliefert, kann aber mit den separat erhältlichen Bolt-7-Cradles in V-Mount- oder Gold-Mount-Setups integriert werden. Für gemischte Bolt-Generationen ist außerdem zu beachten, dass der neue Datenfunk nur innerhalb eines vollständigen Bolt-7-Links zur Verfügung steht.
