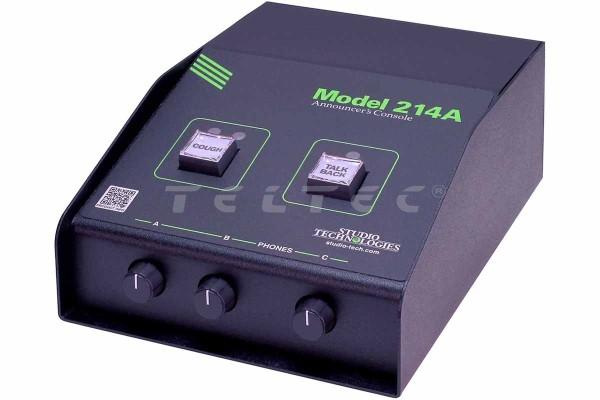

Studio Technologies Model 214A Announcer’s Console
Dante Audio, PoE, 1 Kanal Talkback, 4 Kanal Input
Alternatives in stock
Add to wishlist
Der Studio Technologies Model 214A Announcer’s Console ist eine kompakte Tischkonsole für Sprecher, Kommentatoren und Produktionspersonal in Dante-basierten Broadcast- und AV-Umgebungen. Das Gerät dient als Audiozentrale für On-Air-, Talkback- und Kopfhörer-Cue-Signale und eignet sich für Sportübertragungen, Stadiondurchsagen, Streaming-, Corporate-AV- und Produktionsanwendungen. Über Dante Audio-over-Ethernet stellt das Model 214A drei Senderkanäle für Main, Talkback und Aux sowie vier Dante-Empfangskanäle für Kopfhörer- und Cue-Signale bereit. Der Mikrofoneingang mit hochwertigem Vorverstärker, einstellbarer Verstärkung und schaltbarer P48-Phantomspeisung unterstützt dynamische und Kondensatormikrofone. Die Konfiguration erfolgt über die STcontroller Software, während die Stromversorgung wahlweise über PoE oder einen externen DC-Eingang erfolgen kann.
Hinweise
- Das Gerät unterstützt Dante Audio-over-Ethernet und optional AES67-2018.
- Die Netzwerkschnittstelle arbeitet mit 100BASE-TX / 100 Mbit/s.
- 10BASE-T und 1000BASE-T / Gigabit Ethernet werden nicht unterstützt.
- Die Stromversorgung kann über PoE IEEE 802.3af Class 2 oder über 10–18 V DC erfolgen.
- Bei gleichzeitiger Verbindung von PoE und DC-Stromversorgung wird PoE zur Versorgung genutzt.
- Ein externes Netzteil ist nicht im Lieferumfang.
Hauptmerkmale
- Dante Announcer-Konsole für Broadcast, Kommentarplätze und Produktionsumgebungen
- Drei Dante-Senderkanäle: Main, Talkback und Aux
- Vier Dante-Empfangskanäle für Kopfhörer- und Cue-Signale
- Main- und Talkback-Steuerung über zwei beleuchtete Tasten
- Aux-Kanal konfigurierbar für Hot Mic, Tally Tone oder Main Output mit 18-kHz-Ton
- Mikrofoneingang über 3-polige XLR-Buchse
- Mikrofonvorverstärker mit 19 bis 64 dB Gain in 3-dB-Schritten
- P48-Phantomspeisung für Kondensatormikrofone
- Stereo-Kopfhörerausgang mit Sidetone-Funktion
- Konfiguration über STcontroller Software
- Stromversorgung über PoE oder externen DC-Eingang
- Robustes Tischgehäuse für professionelle Anwendungen
Lieferumfang
- 1x Studio Technologies Model 214A Announcer’s Console
Technische Daten
| Bauform | Tischgerät |
| Audio-Netzwerktechnologie | Dante Audio-over-Ethernet |
| AES67-Unterstützung | AES67-2018, ein-/ausschaltbar |
| Dante Domain Manager | Unterstützt |
| Bit-Tiefe | Bis 24 Bit |
| Sample Rates | 44,1 kHz oder 48 kHz |
| Pull Up / Pull Down | Nicht unterstützt |
| Dante Senderkanäle | 3: Main, Talkback, Aux |
| Dante Empfangskanäle | 4 |
| Dante Audio Flows | 4: 2 Sender, 2 Empfänger |
| Main-Kanal | Für On-Air, Ansagen oder primäre Audioausgabe |
| Talkback-Kanal | Für Kommunikation mit Produktion, Regie oder Support-Personal |
| Aux-Kanal | Hot Mic, Tally Tone oder Main Output mit 18-kHz-Ton |
| Mikrofoneingang | 3-polige XLR-Buchse, weiblich |
| Mikrofonkompatibilität | Dynamische oder phantomgespeiste Mikrofone |
| Mikrofoneingangstyp | Symmetrisch, kapazitiv gekoppelt |
| Mikrofonimpedanz | 3,7 kOhm nominal |
| Mikrofon-Gain | 19 bis 64 dB, in 3-dB-Schritten |
| Phantom Powe | P48 nach IEC 61938, schaltbar, 45 V DC nominal |
| Frequenzgang Mikrofon zu Dante | 20 Hz bis 20 kHz, +0/–1 dB |
| THD+N Mikrofoneingang | 0,004 % bei 1 kHz |
| Dynamikumfang Mikrofon | >109 dB, A-bewertet |
| EIN | –123 dBu |
| Kopfhörerausgang | 2-Kanal / Stereo |
| Kopfhörerkompatibilität | Stereo- oder Mono-Kopfhörer, Headsets oder Ohrhörer ab 50 Ohm nominal |
| Max. Kopfhörer-Ausgangsspannung | 3,0 Vrms bei 1 kHz, 150 Ohm Last |
| Frequenzgang Kopfhörer | 20 Hz bis 20 kHz, ±1 dB |
| THD+N Kopfhörer | <0,025 % bei 1 kHz |
| Dynamikumfang Kopfhörer | >109 dB, A-bewertet |
| Sidetone | Konfigurierbar |
| Bedienelemente | 2 Drucktasten, 3 Drehregler |
| Statusanzeigen | 3 LED-Anzeigen vorne, 4 LEDs hinten |
| Main-Tastenmodi | Push to Mute, Push to Talk, Latching, Push to Talk/Tap to Latch, Push to Mute/Tap to Latch |
| Talkback-Tastenmodi | Push to Talk, Latching, Push to Talk/Tap to Latch |
| Betriebsmodi | On-Air-Modus und Produktionsmodi |

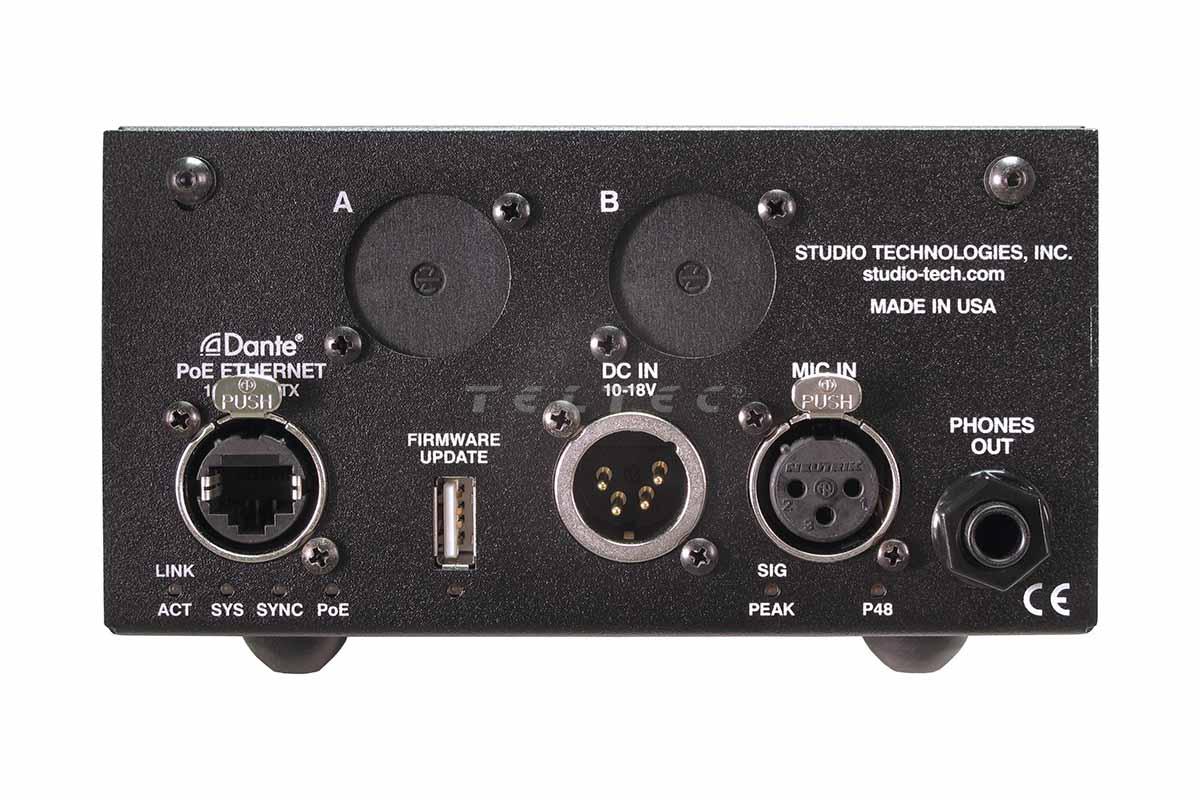

| Netzwerkanschluss | Neutrik etherCON RJ45 |
| Netzwerkschnittstelle | 100BASE-TX Fast Ethernet nach IEEE 802.3u |
| Datenrate | 100 Mbit/s |
| Nicht unterstützte Netzwerkmodi | 10BASE-T, 10 Mbit/s, 1000BASE-T / Gigabit Ethernet |
| PoE | IEEE 802.3af Class 2, Low Power, ≤6,49 W |
| DC-Eingang | 10–18 V DC |
| Stromaufnahme DC | Max. 290 mA bei 12 V DC |
| DC-Anschluss | 4-pol XLR männlich, Pin 1 negativ, Pin 4 positiv |
| USB | USB Typ A, nur für Firmware-Updates |
| Remote-Control-Eingänge | 2 |
| Relaiskontakte | 2, solid-state, Form A, konfigurierbar |
| Konfiguration | STcontroller Software |
| Firmware-Update | USB-Flash-Laufwerk für Gerätefirmware, Dante Updater für Dante-Firmware |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 25 bis 85 %, nicht kondensierend |
| Maße | 14,2 x 8,4 x 21,6 cm |
| Gewicht | ca. 1,2 kg |
