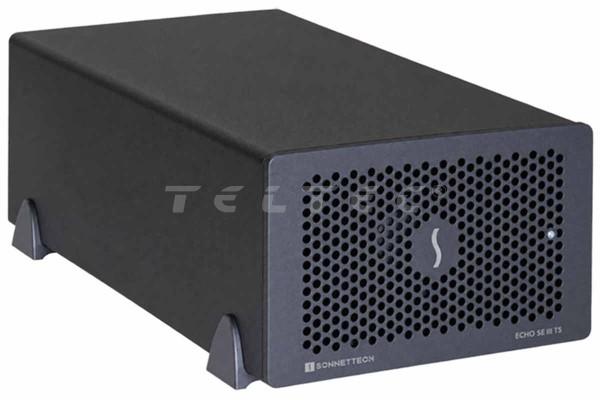

Sonnet Echo Express SE III TB5 3-Slot PCIe Card Expansion System

Sonnet Echo SE III T5 ist ein Thunderbolt 5 zu PCIe Kartenerweiterungssystem für den Desktop. Es bindet drei PCIe-Karten über ein einzelnes Thunderbolt-Kabel an Mac, Windows-PC oder Linux-Computer an. Gedacht ist es für Laptops und kompakte Desktop-Computer mit Thunderbolt 5, Thunderbolt 4 oder USB4, die keine eigenen PCIe-Steckplätze haben. Die drei PCIe 3.1 x8 Steckplätze nehmen Karten in voller Bauhöhe bis 196,85 mm Länge auf, wahlweise drei Single-Width-Karten oder eine Double-Width- und eine Single-Width-Karte. Am Thunderbolt 5 Computer stehen den Karten zusammen bis zu 3400 MB/s bidirektionale PCIe-Bandbreite zur Verfügung. Ein zweiter Thunderbolt 5 Anschluss versorgt ein weiteres Thunderbolt- oder USB-Gerät mit 15 W oder bindet ein 5K-Display an.

Das Wichtigste in 4 Punkten

• 3x PCIe 3.1 x8 Steckplatz für Karten in voller Bauhöhe bis 196,85 mm Länge
• bis zu 3400 MB/s aggregierte PCIe-Bandbreite am Thunderbolt 5 Computer
• Leistungsbudget von 80 W für alle Karten, inklusive PCIe-Zusatzstromanschluss
• zweiter Thunderbolt 5 Anschluss für ein weiteres Gerät mit 15 W oder ein 5K-Display

Für wen ist das Sonnet Echo SE III T5 geeignet?

Das Sonnet Echo SE III T5 richtet sich an Anwender, die professionelle PCIe-Karten an einem Laptop oder kompakten Desktop-Computer mit Thunderbolt 5, Thunderbolt 4 oder USB4 nutzen wollen. Unterstützt werden Mac, Windows-PC und Linux-Computer.

Typische Einsatzbereiche sind Video-Capture, Streaming und Transcoding, Audio-DSP, 10- und 25-Gigabit-Ethernet, SSD-Speicher und SAS-Hostbus-Adapter. Mit drei Steckplätzen laufen mehrere solcher Karten gemeinsam an einem einzigen Thunderbolt-Anschluss des Computers.

In der Praxis

Das Echo SE III T5 wird über das mitgelieferte Thunderbolt 5 Kabel mit 0,8 m Länge an den Computer angeschlossen. Die mitgelieferte ThunderLok-A Kabelsicherung verhindert, dass sich das Kabel versehentlich löst.

Das System hat keinen Netzschalter. Es schaltet sich automatisch mit dem angeschlossenen Computer ein und aus.

Manche Karten brauchen zusätzlichen Strom, zum Beispiel die AJA Kona 5 oder die Blackmagic DeckLink 4K Extreme 12G. Sie werden über den PCIe-Zusatzstromanschluss und das mitgelieferte 6-polige Zusatzstromkabel versorgt.

Die Karten werden von einer temperaturgesteuerten Noctua-Lüftung gekühlt, deren Drehzahl sich automatisch dem Bedarf anpasst. Am zweiten Thunderbolt 5 Anschluss lässt sich ein weiteres Thunderbolt- oder USB-Gerät betreiben oder ein 5K-Display anschließen, ohne die PCIe-Bandbreite der Karten zu verringern.

Hinweise

• Grafikkarten (GPU) werden nicht unterstützt.
• Alle installierten Karten zusammen dürfen nicht mehr als 80 W benötigen. Das Budget gilt für Zusatzstrom- und PCIe-Anschlüsse gemeinsam.

Hauptmerkmale

• Thunderbolt 5 zu PCIe Kartenerweiterungssystem für den Desktop
• 3x PCIe 3.1 x8 Steckplatz für Full-Height-Karten bis 196,85 mm Länge (Half-Length+)
• Bestückung mit 3x Single-Width oder 1x Double-Width + 1x Single-Width
• unterstützt Karten nach PCIe 4.0, 3.1, 2.0 und 1.1, keine Grafikkarten
• bis zu 3400 MB/s aggregierte, bidirektionale PCIe-Bandbreite am Thunderbolt 5 Computer
• 1x PCIe-Zusatzstromanschluss, Leistungsbudget 80 W für alle Karten
• 2x Thunderbolt 5: 1x zum Computer, 1x für Peripherie mit 15 W oder ein 5K-Display
• kompatibel mit Mac, Windows und Linux mit Thunderbolt 5, Thunderbolt 4 oder USB4
• temperaturgesteuerte Noctua-Lüftung
• schaltet sich automatisch mit dem Computer ein und aus

Lieferumfang

• 1x Sonnet Echo SE III T5
• 1x Universal-Netzteil
• 1x Netzkabel
• 1x 6-poliges PCIe-Zusatzstromkabel
• 1x Thunderbolt 5 Kabel, 0,8 m
• 1x ThunderLok-A Kabelsicherung

Technische Daten

FAQs

Welche PCIe-Karten passen in das Sonnet Echo SE III T5?

Karten in voller Bauhöhe bis 196,85 mm Länge. Möglich sind drei Single-Width-Karten oder eine Double-Width- und eine Single-Width-Karte, jeweils nach PCIe 4.0, 3.1, 2.0 oder 1.1. Sonnet führt eine PCIe-Kartenkompatibilitätsliste. Sie stützt sich auf Angaben der Kartenhersteller, und nicht jede Karte von Drittanbietern wurde von Sonnet selbst getestet.

Lassen sich Grafikkarten im Echo SE III T5 betreiben?

Nein, Grafikkarten werden nicht unterstützt. Das System ist für Karten wie Video-Capture, Audio-DSP, Netzwerk, SSD-Speicher und SAS-Hostbus-Adapter vorgesehen.

Funktioniert das Echo SE III T5 auch an Thunderbolt 4 und USB4?

Ja, Computer mit Thunderbolt 5, Thunderbolt 4 oder USB4 werden unterstützt. Die Bandbreite von bis zu 3400 MB/s ist für den Anschluss an einen Thunderbolt 5 Computer angegeben. Vorausgesetzt werden macOS 15 oder neuer, Windows 11 25H2 oder neuer, Windows Server 2025 oder ein Linux-Kernel ab Version 6.6.

Wie viel Leistung steht für Karten mit Zusatzstrombedarf zur Verfügung?

Insgesamt 80 W für alle Karten, verteilt auf Zusatzstrom- und PCIe-Anschlüsse. Der PCIe-Zusatzstromanschluss liefert 30 W. Er versorgt zum Beispiel Karten wie die AJA Kona 5 oder die Blackmagic DeckLink 4K Extreme 12G, das 6-polige Kabel liegt bei.

Wofür ist der zweite Thunderbolt 5 Anschluss gedacht?

Für ein weiteres Thunderbolt- oder USB-Gerät oder ein 5K-Display. Busgespeiste Geräte erhalten dort bis zu 15 W. Ein 5K-Display nutzt freie Bandbreite, die PCIe-Bandbreite der Karten bleibt erhalten.

Zubehör und Systemintegration

• Zwingend benötigt: ein Computer mit Thunderbolt 5, Thunderbolt 4 oder USB4 sowie passende PCIe-Karten. Die Karten sind nicht im Lieferumfang enthalten.
• Systemergänzung: Sonnet-Karten wie Twin25G, Solo10G SFP+ V2 oder M.2 2x4 PCIe Card stehen in der Sonnet-Kompatibilitätsliste für dieses System.
• Alternativen: das Sonnet Echo SE I T5 mit einem Steckplatz und Platz für eine Daughter Card, oder das Sonnet Echo III T5 Desktop mit drei Steckplätzen für Karten in voller Größe.

Das sollte man vor dem Kauf wissen

• Die 3400 MB/s gelten für alle drei Steckplätze zusammen. Es handelt sich um die aggregierte Bandbreite am Thunderbolt 5 Computer.
• Die Kartenlänge ist auf 196,85 mm begrenzt. Für Karten in voller Länge ist das Sonnet Echo III T5 Desktop vorgesehen.
• Die Kompatibilität einzelner Karten sollte vorab geprüft werden. Die Sonnet-Liste beruht teilweise auf Herstellerangaben, nicht auf eigenen Tests von Sonnet.
• Erste Produktionseinheiten tragen auf der Frontblende die Aufschrift „Echo Express SE IIIe“. Laut Sonnet ist das ein rein optischer Unterschied. Funktion, Spezifikationen und Leistung sind davon nicht betroffen.

Beratung zur Systemzusammenstellung

Bei der Zusammenstellung kommt es vor allem auf vier Punkte an: Anzahl und Bauform der Karten, ihren gemeinsamen Leistungsbedarf, die Thunderbolt-Generation des Computers und die Frage, wie der zweite Thunderbolt-Anschluss genutzt werden soll. Für eine einzelne Karte kann ein Echo SE I T5 genügen. Für Karten in voller Länge ist das Echo III T5 Desktop die passende Alternative.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von der PCIe-Karte und dem Leistungsbudget bis zur passenden Thunderbolt-Anbindung an den Computer.
