SmallRig 2903C Adjustable Monitor Support Compatible with ARRI 3/8''-16 Screws

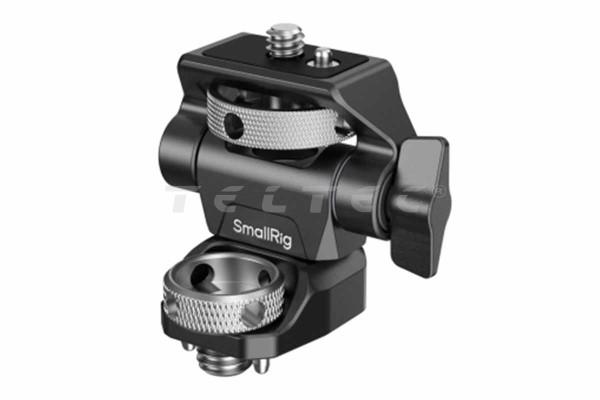

SmallRig Adjustable Monitor Support 2903C ist eine schwenk- und neigbare Monitorhalterung für Zubehör mit ARRI 3/8"-16-Locating-Bohrungen. Die Halterung wird über eine ARRI-Locating-Schraube an der Unterseite an Cage, Top Plate oder Griff befestigt. An der Oberseite nimmt eine 1/4"-20-Schraube den Monitor auf. Der Monitor lässt sich um 360° schwenken und um 180° neigen, die Klemmkraft ist je Achse einstellbar. Ausgelegt ist die SmallRig 2903C für Monitore mit 5 und 7 Zoll, gefertigt aus Aluminiumlegierung und Edelstahl bei einem Gewicht von ca. 92 g.

Das Wichtigste in 4 Punkten

• 360° schwenkbar und 180° neigbar, Klemmkraft je Achse einstellbar
• ARRI-Locating-Schraube an der Unterseite für Cages, Top Plates und Griffe mit ARRI 3/8"-16-Locating-Bohrungen
• 1/4"-20-Schraube an der Oberseite mit federnden Positionierstiften und Silikonpad gegen Verdrehen
• Winkelabhängige Traglast von unter 2,3 kg bei 30° Neigung bis unter 4,2 kg bei 90°

Für wen ist SmallRig Adjustable Monitor Support 2903C geeignet?

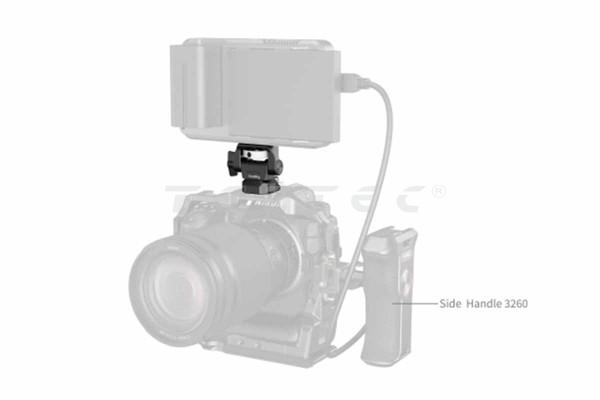

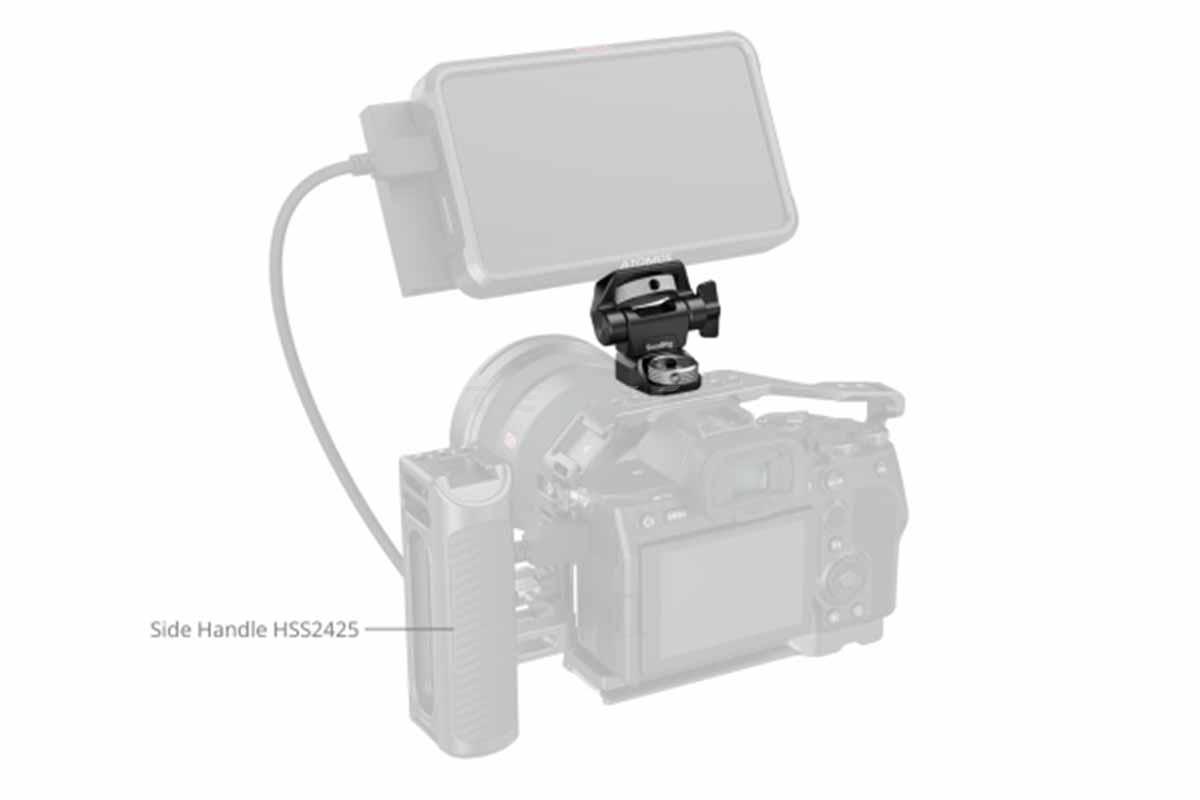

Die SmallRig 2903C ist für Kamera-Setups gedacht, bei denen ein Monitor mit 5 oder 7 Zoll an einem Cage, einer Top Plate oder einem Griff befestigt wird. Voraussetzung ist eine ARRI 3/8"-16-Locating-Bohrung am jeweiligen Zubehör.

Neben Monitoren lassen sich über die 1/4"-20-Schraube an der Oberseite auch Mikrofone oder Leuchten anbringen. Für Ninja V und Ninja V+ sind federnde Positionierstifte vorgesehen, die den Monitor zusätzlich fixieren.

In der Praxis

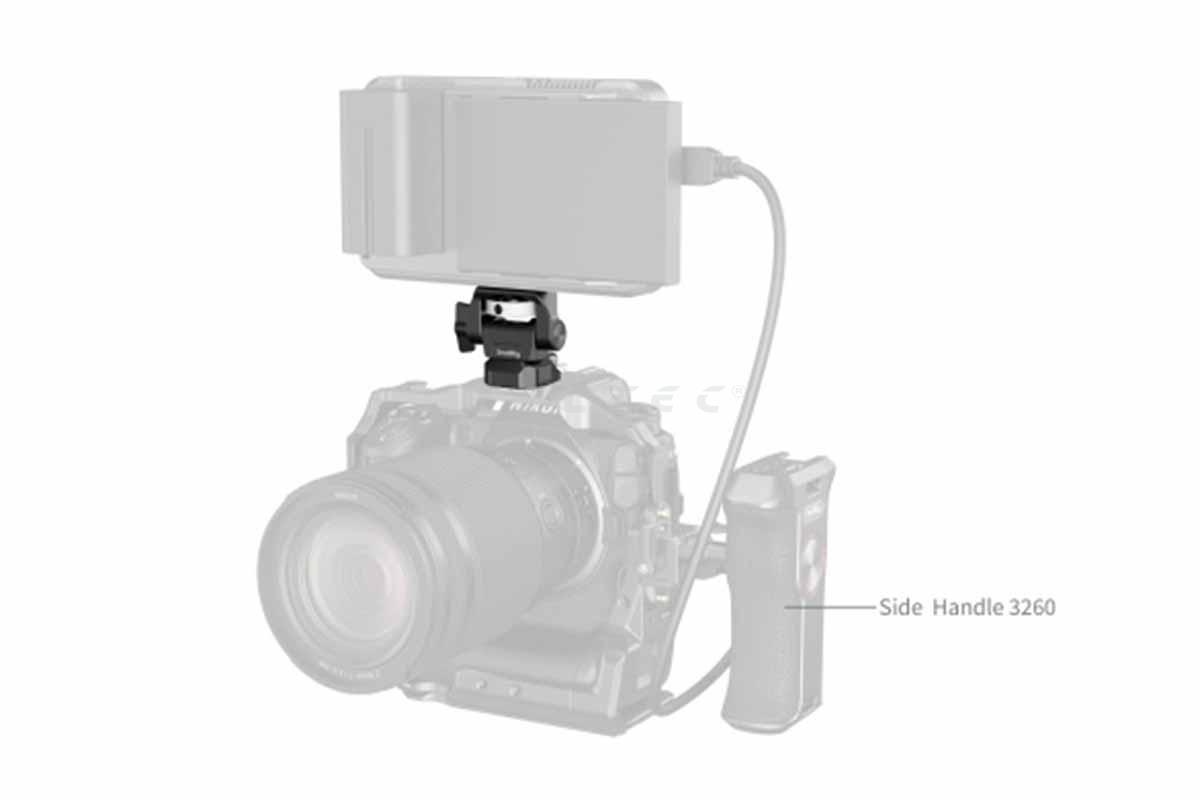

Die Halterung wird mit der ARRI-Locating-Schraube in die passende Bohrung von Cage, Top Plate oder Griff geschraubt. Der Monitor wird anschließend auf die 1/4"-20-Schraube an der Oberseite gesetzt. Federnde Positionierstifte und ein Silikonpad wirken dabei einem Verdrehen des Monitors entgegen.

Die beiden Achsen werden unterschiedlich eingestellt: Die Neigeachse wird per Drehknopf an das Gewicht des Monitors angepasst. Die Schwenkachse wird mit einem Innensechskantschlüssel eingestellt. Die Rändelschrauben haben Bohrungen für einen Innensechskantschlüssel, was Montage und Demontage erleichtert.

Für eine weitere Positionierung bieten 1/4"-20-Gewindebohrungen an der Unterseite einen zusätzlichen Befestigungspunkt, z. B. für den Magic Arm 2070. Laut Herstellertest nimmt die Neige-Traglast nach 10.000 Neigevorgängen um höchstens 20 % ab.

Hinweise

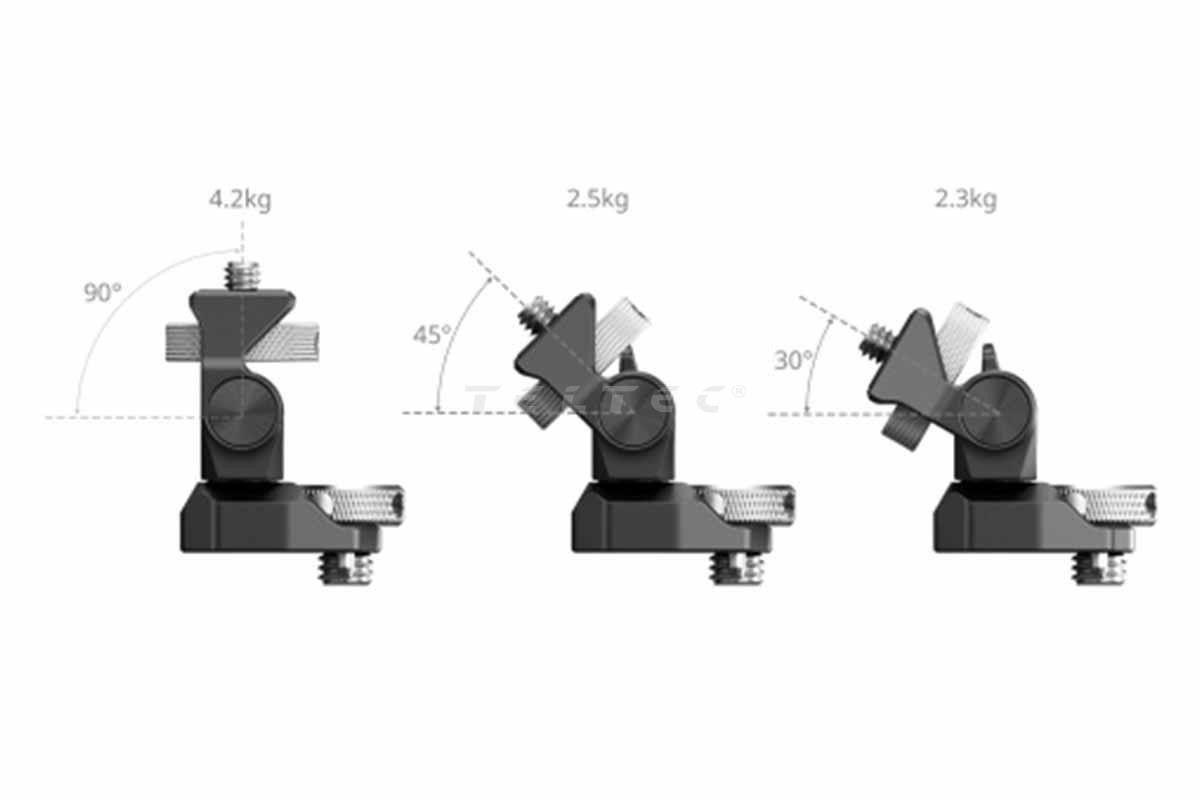

• Die zulässige Traglast hängt vom Neigungswinkel ab: unter 4,2 kg bei 90°, unter 2,5 kg bei 45° und unter 2,3 kg bei 30° Neigung.

Hauptmerkmale

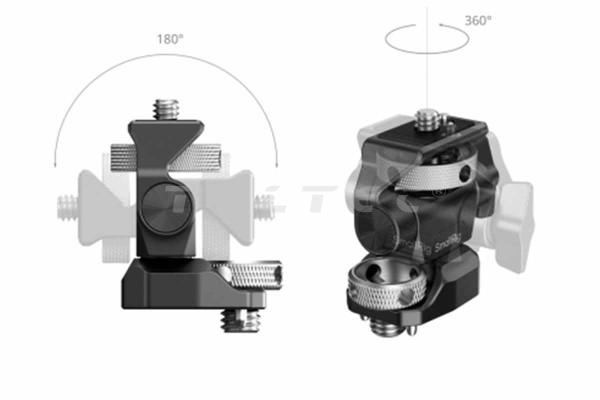

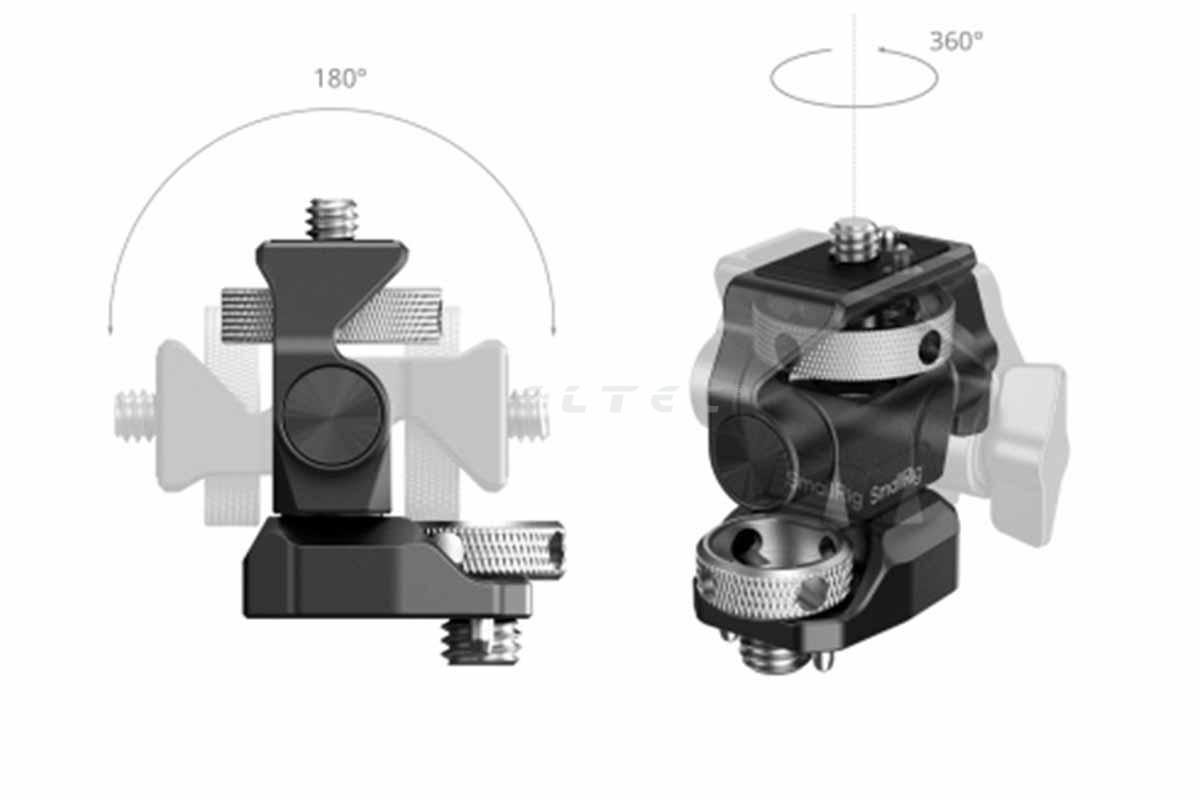

• 360° Schwenkbereich, 180° Neigungsbereich
• Klemmkraft je Achse einstellbar: Neigeachse per Drehknopf, Schwenkachse per Innensechskantschlüssel
• Unterseite: ARRI-Locating-Schraube für Zubehör mit ARRI 3/8"-16-Locating-Bohrungen
• Unterseite: 1/4"-20-Gewindebohrungen, z. B. für Magic Arm 2070
• Oberseite: 1/4"-20-Schraube für Monitor, Mikrofon oder Leuchte
• Federnde Positionierstifte für Ninja V und Ninja V+, Silikonpad gegen Verdrehen
• Traglast: unter 4,2 kg (90°), unter 2,5 kg (45° Neigung), unter 2,3 kg (30° Neigung)
• Für Monitore mit 5 und 7 Zoll
• Aluminiumlegierung und Edelstahl, ca. 92 g

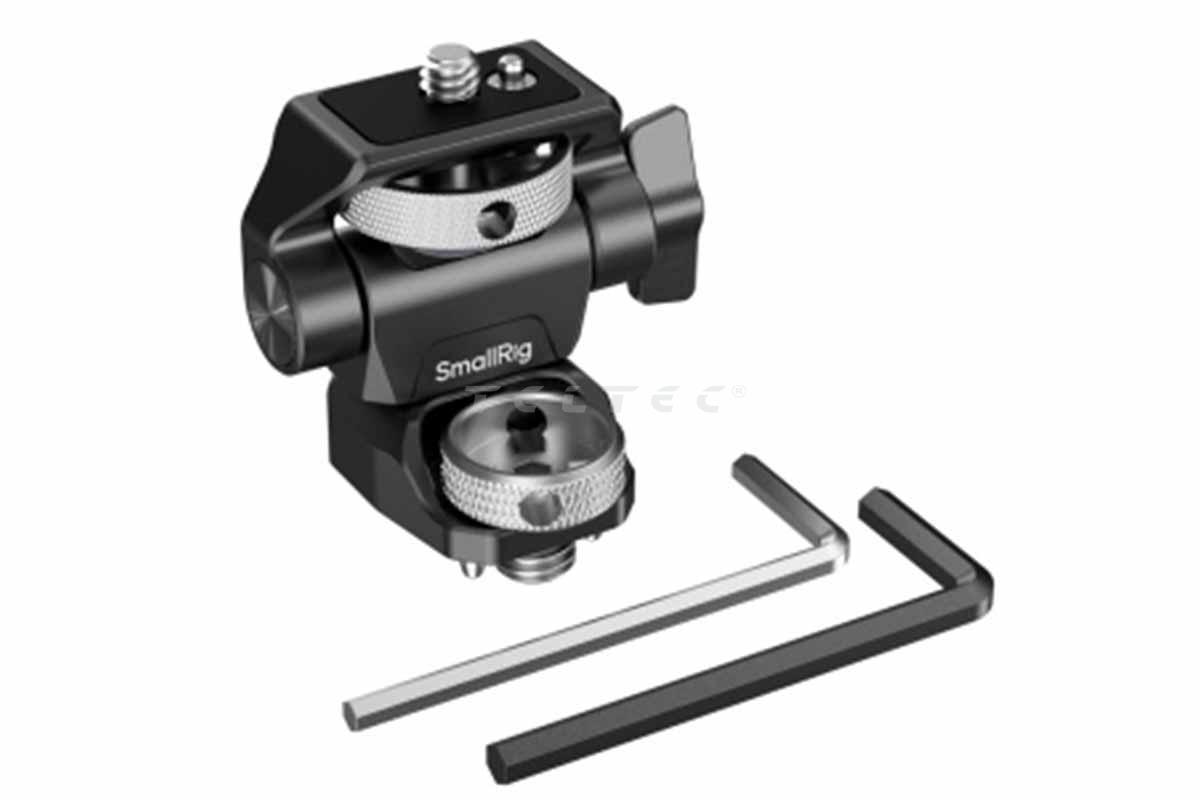

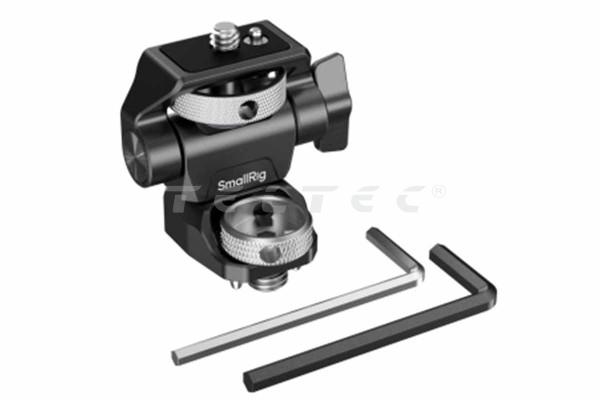

Lieferumfang

• 1x SmallRig Adjustable Monitor Support 2903C
• 2x Schlüssel

Technische Daten

FAQs

Welche Monitore passen auf SmallRig Adjustable Monitor Support 2903C?

Ausgelegt ist die Halterung für Monitore mit 5 und 7 Zoll. Der Monitor wird über die 1/4"-20-Schraube an der Oberseite befestigt und benötigt dafür ein passendes 1/4"-20-Gewinde. Für Ninja V und Ninja V+ sind federnde Positionierstifte vorgesehen. Zusätzlich ist das Gewicht zu beachten: Die Traglast liegt je nach Neigungswinkel zwischen unter 2,3 kg und unter 4,2 kg.

An welchem Zubehör lässt sich die SmallRig 2903C befestigen?

An Zubehör mit ARRI 3/8"-16-Locating-Bohrungen, z. B. an Cages, Top Plates und Griffen. Die Befestigung erfolgt über die ARRI-Locating-Schraube an der Unterseite. Entscheidend ist, dass das jeweilige Zubehör eine solche Locating-Bohrung besitzt.

Wie viel Gewicht trägt die SmallRig 2903C?

Die Traglast hängt vom Neigungswinkel ab: unter 4,2 kg bei 90°, unter 2,5 kg bei 45° und unter 2,3 kg bei 30° Neigung. Laut Herstellertest nimmt die Neige-Traglast nach 10.000 Neigevorgängen um höchstens 20 % ab.

Lässt sich ein Magic Arm an der SmallRig 2903C anbringen?

Ja, über die 1/4"-20-Gewindebohrungen an der Unterseite, z. B. der Magic Arm 2070.

Welches Werkzeug wird für die Einstellung benötigt?

Die Schwenkachse wird mit einem Innensechskantschlüssel eingestellt, die Neigeachse per Drehknopf. Die Rändelschrauben haben Bohrungen für einen Innensechskantschlüssel. Im Lieferumfang sind zwei Schlüssel enthalten.

Zubehör und Systemintegration

• Zwingend benötigt: Cage, Top Plate oder Griff mit ARRI 3/8"-16-Locating-Bohrung; nicht im Lieferumfang enthalten
• Zwingend benötigt: Monitor mit 5 oder 7 Zoll und 1/4"-20-Gewinde
• Optional: Magic Arm 2070 an den 1/4"-20-Gewindebohrungen der Unterseite

Das sollte man vor dem Kauf wissen

• Die Traglast ist winkelabhängig. Das Gewicht des Monitors einschließlich angebauter Komponenten sollte gegen den geplanten Neigungswinkel geprüft werden.
• Die Montage setzt eine ARRI 3/8"-16-Locating-Bohrung voraus. Ein passender Cage, eine Top Plate oder ein Griff gehört nicht zum Lieferumfang.
• Die Schwenkachse wird mit Werkzeug eingestellt. Nur die Neigeachse wird per Drehknopf geklemmt.

Beratung zur Systemzusammenstellung

Die Wahl der Monitorhalterung hängt von der Schnittstelle am Cage oder Griff, vom Gesamtgewicht des Monitors und vom geplanten Neigungswinkel ab. Wird mehr Spielraum bei der Positionierung benötigt, lässt sich die SmallRig 2903C über die Gewindebohrungen an der Unterseite mit einem Magic Arm kombinieren.
