RTW TouchMonitor TM9-Studio
Audio-Messmonitor, 8x dig. Ein-/Ausgängen im AES3-Format, 8x analoge Eingänge

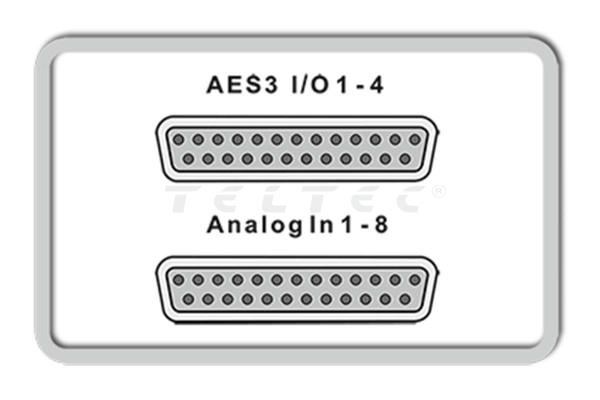

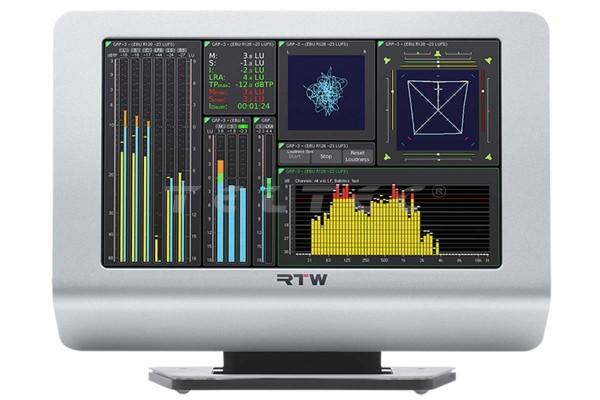

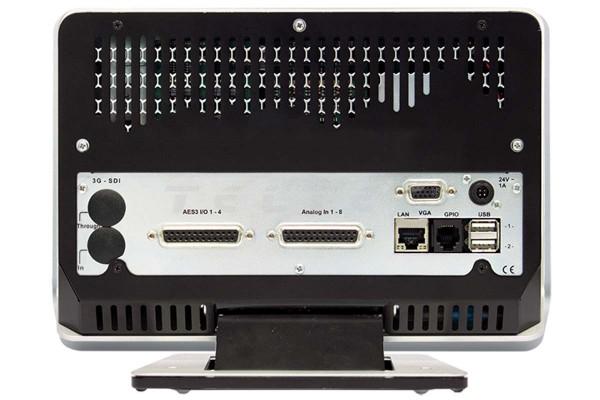

Der RTW TouchMonitor TM9-Studio ist ein 9" TouchMonitor, der zur visuellen Audio-Signalkontrolle dient, mit denen Toningenieure in den Bereichen Produktion und Postproduktion fundierte Entscheidungen treffen können. Der TouchMonitor ist mit einer Basis-Software ausgestattet, die neben einer Reihe von Funktionen zur Steuerung auch die Verarbeitung von bis zu vier der eingehenden Kanäle in maximal vier Gruppen zur gleichen Zeit (bis zu 4x Mono, 2x 2-Kanal-Stereo, 1x 2-Kanal-Stereo und bis zu 2x Mono; kein 3.1 möglich) übernimmt. Die Software ist modular aufgebaut. Über optionale Software-Lizenzen, wie beispielsweise für den Mehrkanalbetrieb, Real Time - oder Surround Sound Analyzer, ist der Funktionsumfang beliebig erweiterbar. Der TM9 verfügt über einen VGA-, DC-, GPIO-, LAN- und zwei USB-Anschlüsse. Darüber hinaus sind zwei 25-polige D-Sub-F-Steckverbinder, einen für 8-Kanal digitale Ein-/Ausgänge im AES3-Format und einen für 8-Kanal analoge Eingänge, verbaut.
Hauptmerkmale
- Audio-Messmonitor, 9" TouchMonitor, 16:9 TFT-Touchscreen-Anzeige
- intuitive Bedienung mittels berührungsempfindlichem Bildschirm
- freie Konfiguration der Bedieninstrumente
- kompakter 9"-Touch-Screen 16:9
- bis zu 16-kanalige Audio-Schnittstellen
- modulare Basis-Software, flexible Konfiguration
- Basis-4-Kanal-PPM-Software: Peak, True Peak, Korrelator, globales Tastenfeld (Global Keyboard)
- Visualisierung des Netzwerk-Status
- unterstützt redundante Netzwerkverbindungen
- minimale Latenzzeiten und Synchronisation
Lieferumfang
- 1x RTW TouchMonitor TM9-Studio
beinhaltet:- 1x TM9 im Tischgerät mit 2x 25-polige D-Sub-F-Steckverbinder (8-kanal. dig. E/A im AES3-Format, 8-kanal. analoge Eingänge)
- 1x Netzteil
Optionale Software-Lizenzen
- SW20001 Multichannel
- SW20002 Loudness & SPL
- SW20003 RTA - Real Time Analyzer
- SW20004 SSA - Surround-Sound-Analyzer
- SW20005 Radar Display
- SW20006 Premium PPM & Vectorscope
- SW20008 Timecode Reader
- SW20013 BLITS
- SW20014 Logging Data Server
- SW20015 ISA - Immersive Sound Analyzer
Technische Daten
Basis-4-Kanal-PPM (Standard-Software) |
|
Allgemein | Eingangsquellen:
4-Kanal-Peakmeter:
Anzeigen:
Funktionen:
|
Analoge Peakmeter |
Analoge Skalen:
Integrationszeit:
Peakhold-Anzeige:
|
Digitale Peakmeter |
Wortbreite:
Digitale Skalen:
Headroom/Headroom Ref:
Arbeitsbereich:
Integrationszeit (Attack):
Zusatzverstärkung (Gain):
Hochpassfilter:
Peakhold-Anzeige:
Over-Anzeige-Dauer:
Over-Anzeige PPM
Over-Anzeige True Peak
|
Stereo-Correlator |
Anzeige:
Skalenbereich:
Standard-Farbeinstellung:
Ansprech-/Rücklaufzeit:
|
AES3-Status-Monitor |
Anzeige:
|
Global Keyboard | Globales Tastenfeld zur simultanen Steuerung definierter Funktionen in verschiedenen Instrumenten und zum Preset-Aufruf, ermöglicht auch die Steuerung über die GPIO-Schnittstelle |
Gain Reduction |
(Instrument arbeitet nur in Verbindung mit Studer® Vista Konsolen) Anzeige:
Eingang:
Eingangsrouting:
Marker:
Farben:
|
Hardware |
|
Display | 9’’-TFT Touch-Screen 16 : 9 (1024 x 600 Pixel) |
Anschlüsse |
|
Ein-/Ausgänge |
Analog
Digital
|
Spannungsversorgung | 12 - 24 V DC |
Stromaufnahme | 1 A Nennstrom, 2,5 A Einschaltstrom (10 μs) |
Verlustleistung | ca. 12,5 W (ohne SDI) |
Arbeitstemperaturbereich | 5 °C bis 40 °C |
Maße | 245 x 185,5 x 46,5 mm |
Gewicht | ca. 2,7 kg (ohne Netzteil) |
