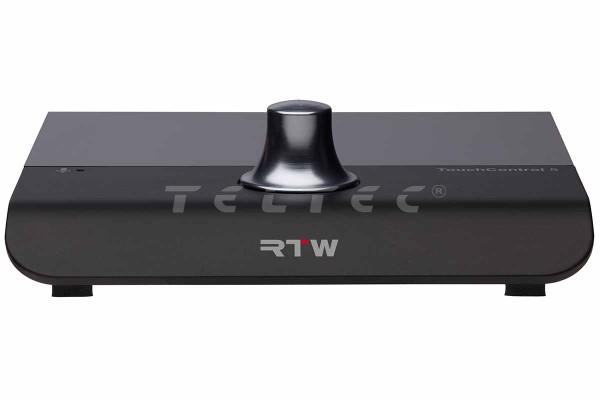

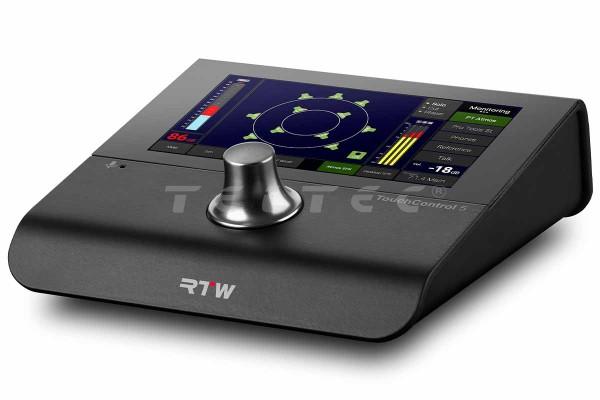

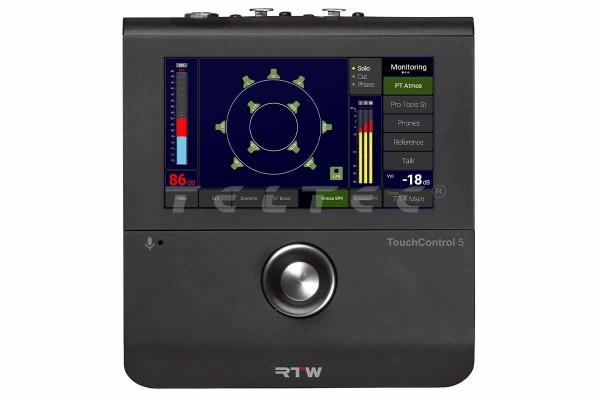

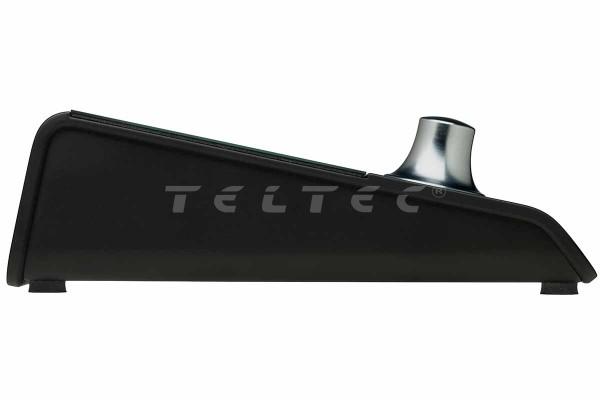

RTW TouchControl 5 Ravenna

Allgemein

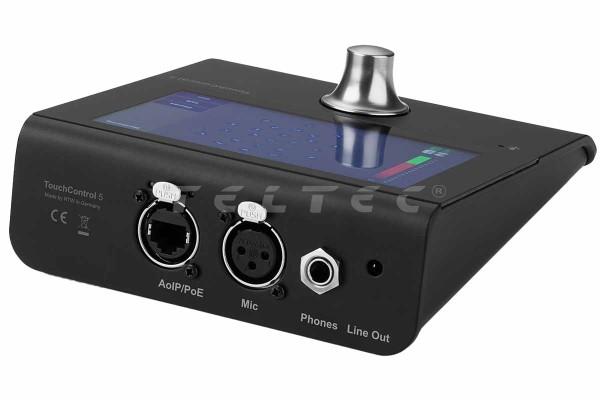

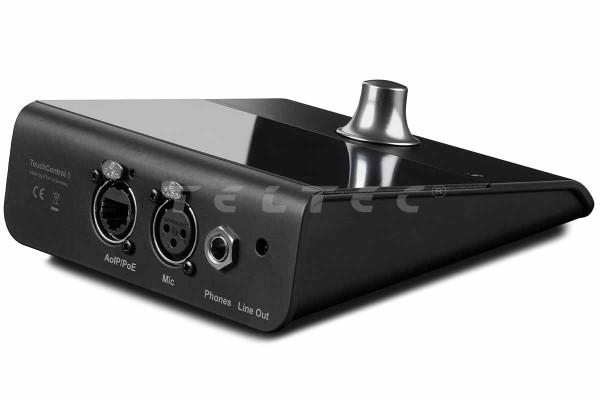

• 1x RJ-45: LAN-/Ethernet-Einbaubuchse Typ NE8FD für Ravenna VoIP und Spannungsversorgung
• 1x 3-poliges XLR-F (Mikrofoneingang, schaltbare 48-V-Phantomspeisung), 3 kOhm
• 1x ¼"-Stereo-Klinkenbuchse

• 32 Ravenna-Audio-over-IP-Eingänge über RJ-45-Einbaubuchse
• Abtastraten von 44,1 / 48 / 88,2 / 96 kHz
• Wortbreite von 16 / 24 / 32 Bit

• 32 Ravenna-Audio-over-IP-Ausgänge über RJ-45-Einbaubuchse
• Abtastraten gemäß digitalem Eingang / internem Takt

Leveling und Metering für Auswahl, Steuerung und Messung von allen Kanälen (früher bis zu 4, jetzt bis zu 32) + Talkback-Funktion

• Schieberegler
• TP-Meter
• Talkback-Funktion

erweitert die Kanalzahl um Mehrkanal- und Surround-Formate

• Eingangsquellen: 32 Ravenna-AoIP-Netzwerk-Kanäle, Mic In, interner Mikrofon
• Ausgabeziele: 32 Ravenna-Kanäle, Kopfhörer Out, Line Out
• Formate: Mono, Stereo, Surround, Mehrkanal

bringt Funktionen zur Lautheitsberechnung, zur Darstellung der Loudness-Range und zur SPL-Darstellung und Summen-SPL-Wert-Berechnung

• Bargraphen-Anzeige
• numerische Anzeige
• gebiets- und Standard-abhängige Voreinstellungen
• anwenderspezifischer Loudness-Modus
• Loudness-Messzeitsteuerung
• Loudness Range Instrument (LRA)
• SPL-Meter

erweitert das Metering um Multiformat-PPMs und TP-Metern, Zeigerinstrumenten (Moving Coil) und weiteren Skalen

• allgemein:
  • Eingangsquellen: bis zu 32 Ravenna-AoIP-Netzwerk-Kanäle
  • Anzeigetyp: Bargraph oder Moving Coil wählbar
  • Spitzenpegel, Peak-Hold, numerischer Wert der Anzeige, Digital Over
  • Gain, Peak-Hold ein/aus, Memory, Reset
• Digital-Peakmeter (PPM)/TP-Meter
  • Anzeigetyp: Bargraph, verschieden kombinierbar mit Loudness-Anzeige
  • Ausrichtung: vertikal oder horizontal wählbar
  • Darstellung: jeweils 32 wählbare Farben für Anzeigebereiche
  • Wortbreite: 24 Bit
  • digitale Skalen: TP60: +3 bis -60 dB voreingestellt
  • Skalenmarker: zuschaltbar (-30 bis 0 dB)
  • Headroom: einstellbar von 0 bis -20 dB
  • Arbeitsbereich: einstellbar von 0 bis -20 dB
  • Integrationszeit (Attack): wie Standard
  • Zusatzverstärkung (Gain): +20 dB, +40 dB je nach Standard
  • Hochpassfilter
  • Peakhold-Anzeige
  • Over-Anzeige-Dauer
  • Over-Anzeige PPM
  • Over-Anzeige True Peak
  • Moving Coil (Zeigerinstrumente)

vollwertige Mono- bis umfangreiche Surround-Steuerung und Überwachung des Lautstärkepegels mit numerischer Anzeige, SPL-Wert-Berechnung

oder direkte Messung mit internem Mikrofon

• Speakers:
  • Modus: Mono, Stereo, Surround, Immersive
  • Loudness-Typ
  • LF-Boost
  • Sur att.
• Lautsprecher-Setup:
  • die im Netzwerk vorhandenen Lautsprecher können zwei Sets (A, B) zugeordnet und für die jeweilige Abhörsituation individuell angepasst werden
• Lautsprecherkalibrierung
• drückbarer Drehregler:
  • Lautstärkesteuerung mit definierbarem Abhörpegel
  • Speichern des eingestellten Abhörpegels durch Drücken und Halten (>1s)
  • Preset-Funktion
  • Lautstärke: benutzerdefiniert, beim Einschalten, maximal
  • Einheit: eingestellter Referenzpegel für SPL-Meter
• Lautsprecher-Auswahl-Modi:
  • Umschalten zwischen Solo, Cut, Swap (nur 5.1), Phase
  • Symbol-Verhalten
• DIM (Mute all):
• Mute
• Mono
• Downmix (nur 5.1 / 7.1)
• Phones
  • Umschalten zwischen Lautsprecher und Kopfhörer

erweitert um Immersive- und anwenderdefinierte Kanal-Formate und Bass-Management

• Immersive-Formate:
  • 5.1.2 / 5.1.4 / 7.1.2 / 7.1.4 / 7.1.6 / 9.1.2 / 9.1.4 / 22.2
• Bass-Management

sonstiges
